焓湿图及应用

发布于:2023-03-03 10:41:03 来自:暖通空调/制冷技术 [复制转发]

      焓湿图是暖通空调行业从业人员的必备必懂工具之一,面对这一堆横的竖的斜的、直的弯的扭的线条,从哪下手,如何理解?本文就来讲讲焓湿图的故事。

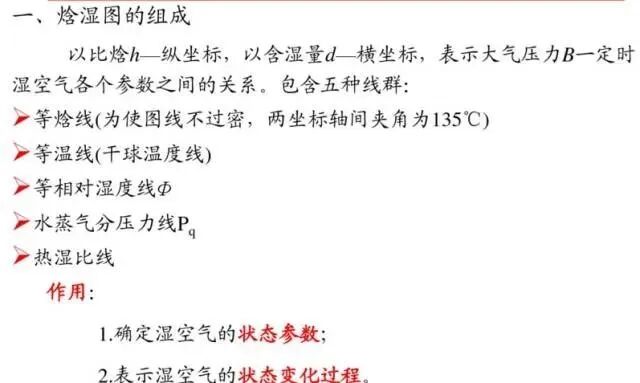

焓湿图的基本定义和理解


1、定义


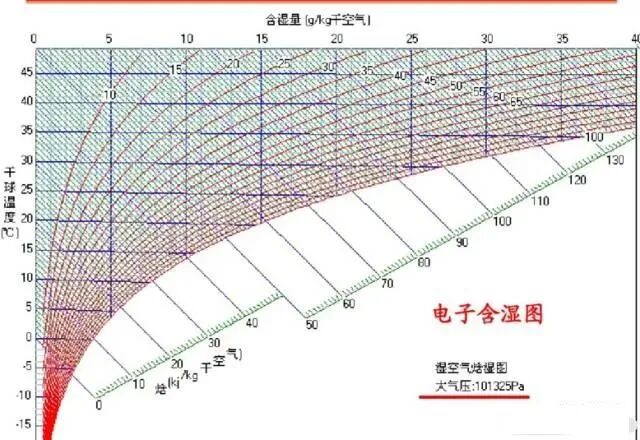

焓湿图:表示空气各参数之间关系的线图。

焓湿图就像一本字典,你可以根据拼音(某一参数)查字(空气其他参数)。


2、空气的部分参数


干球温度(℃):简称温度,就是平常用温度计量的温度。


含湿量(g/kg):湿空气中与一千克干空气同时并存的水蒸气的质量。

通常的空气中都有水蒸气,所以是湿的。湿空气可以分为干空气和水蒸气。


相对湿度:相同温度下,空气中水汽压与饱和水汽压的百分比。

一立方干空气可以“喝”10g水,现在只“喝”了5g,那相对湿度就是50%。


焓(kJ/kg):一千克的物质含多少千焦能量。

可简单理解为广义的内能,就是空气含多少能量。

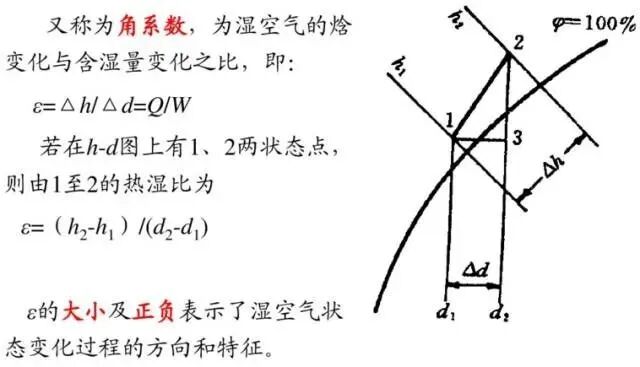

热湿比:焓的变化(△h)和含湿量的变化(△d)的比值。

热量和含湿量两者的变化值的比值。

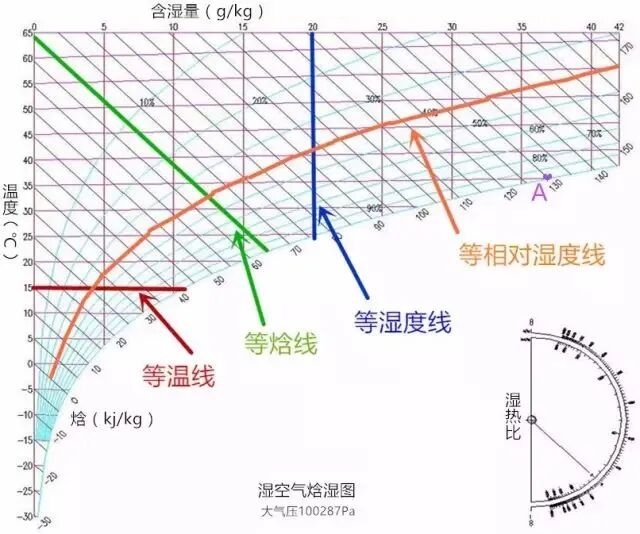

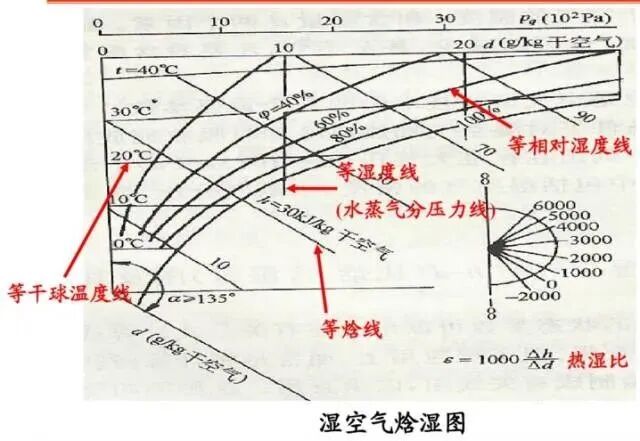

3、等值线



图 2:木又寸


等温线:线上的温度相同。它的平行线也都是等温线。

同样的温度,空气的含湿量越大,相对湿度和焓值越大。(非水平)


等焓线:线上的焓值相同。它的平行线也都是等焓线。

同样的焓值,空气温度上升,含湿量在下降。


等湿度线:线上的湿度相同。它的平行线也都是等湿度线。

同样的含湿量,空气温度越低,焓值(能量)越低。


等相对湿度线:线上的相对湿度相同。它的平行线也都是等相对湿度线。

同样的相对湿度,空气温度越高,焓值(能量)越高。


20张图,详解了解焓湿图






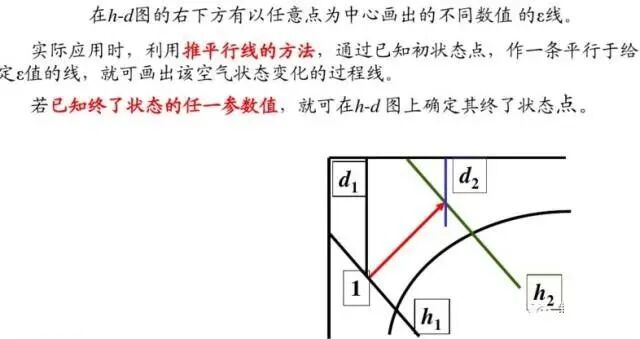

热湿比及应用

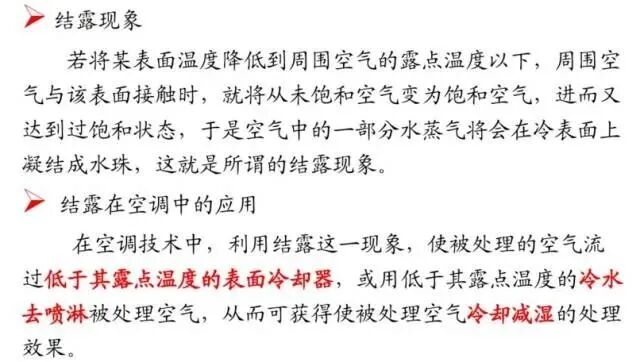

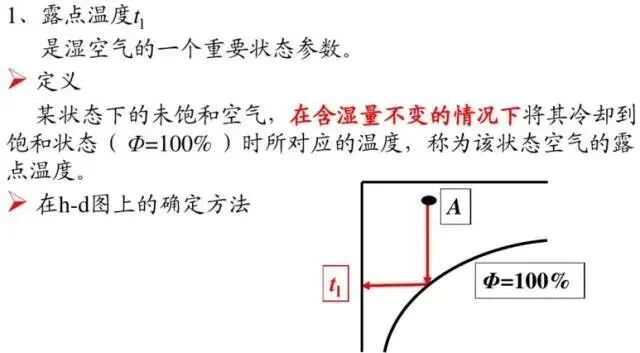

露点温度及湿球温度

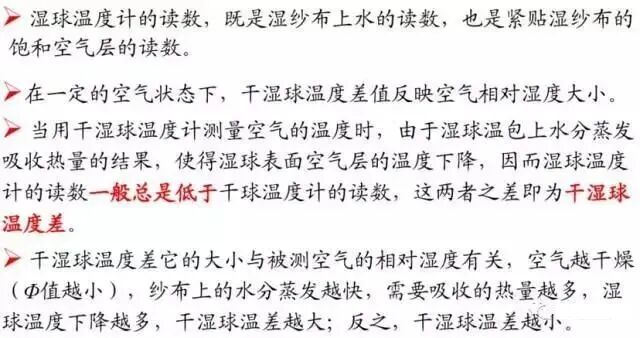

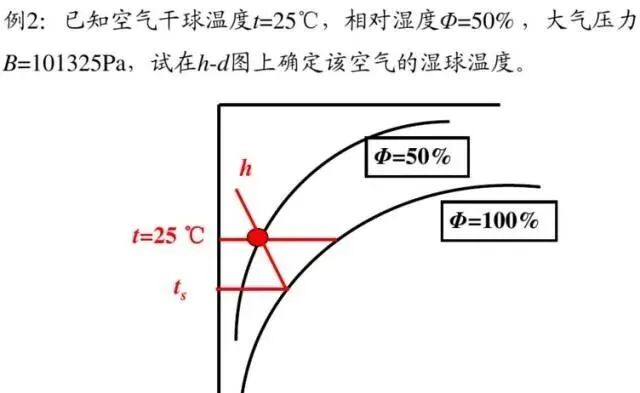

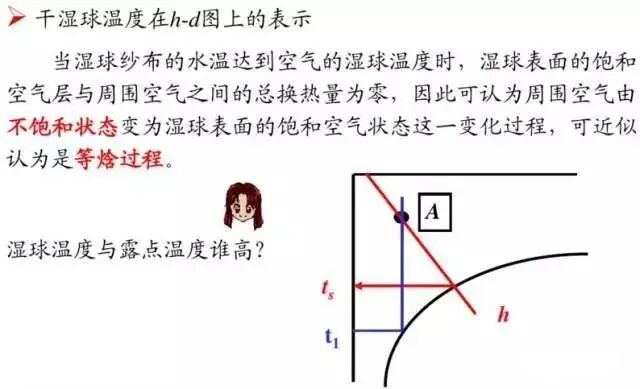

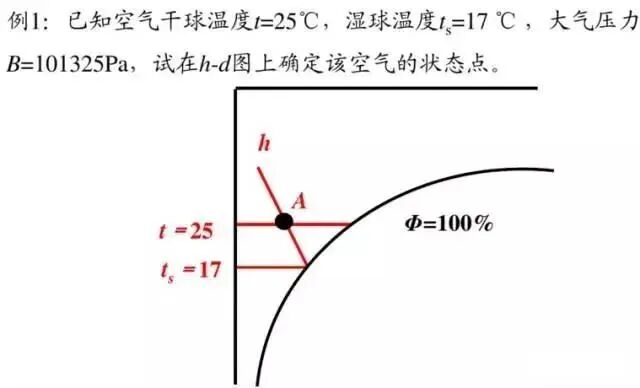

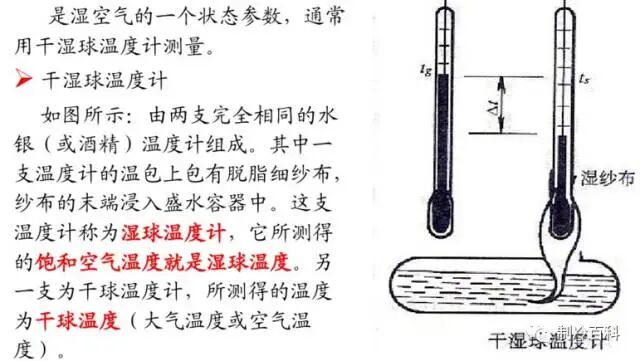

湿球温度

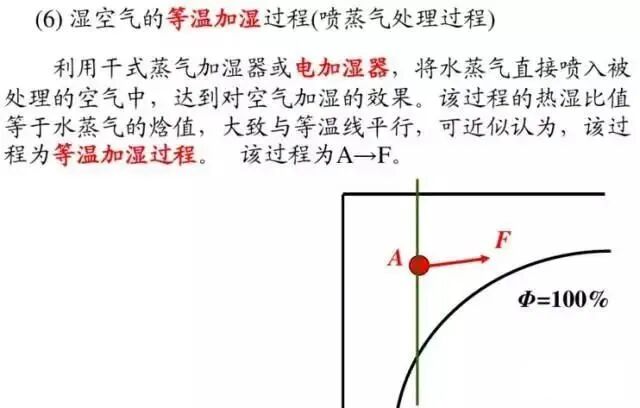

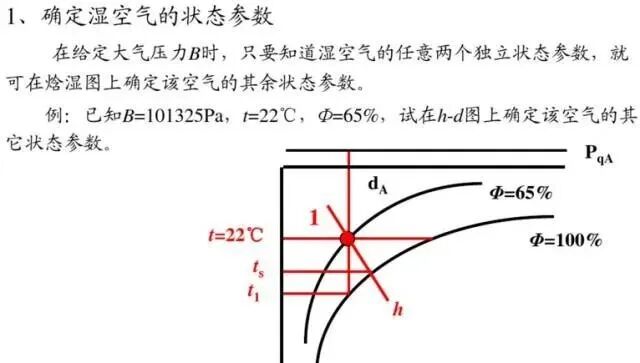

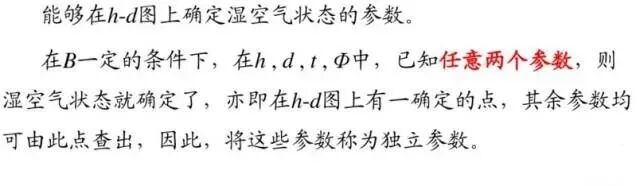

焓湿图的应用

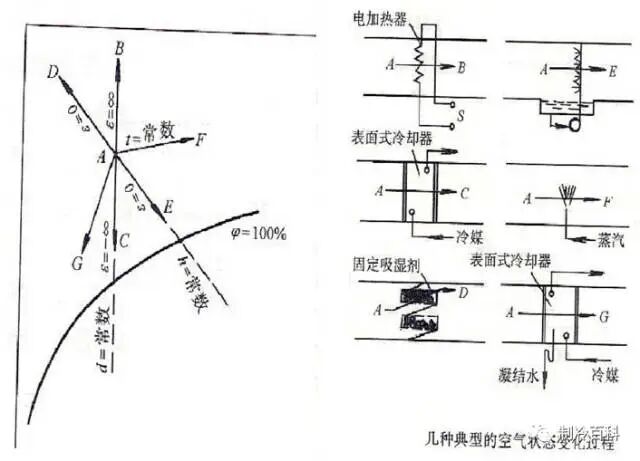

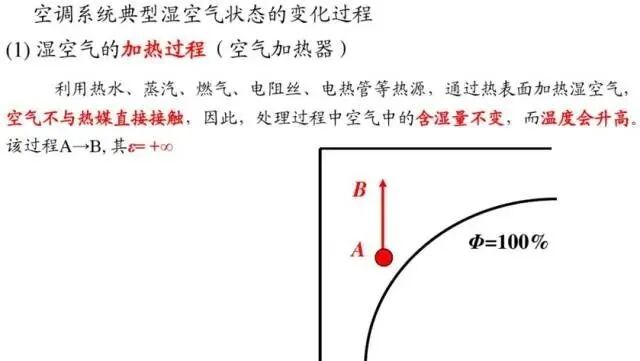

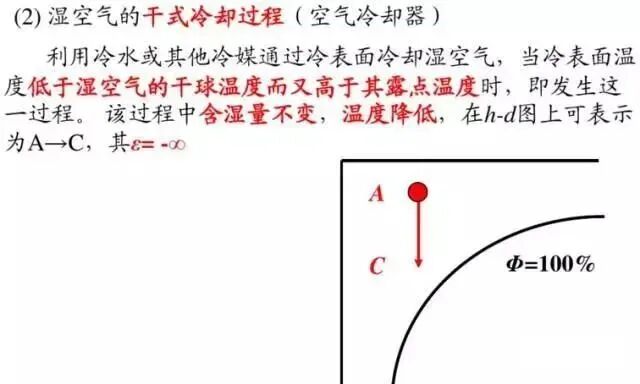

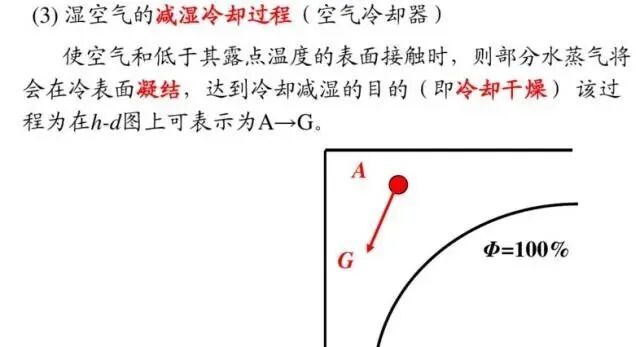

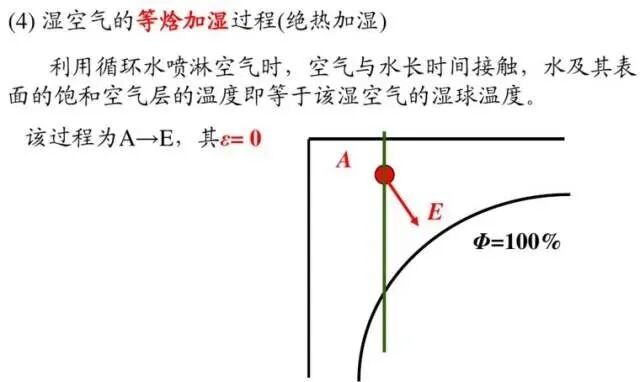

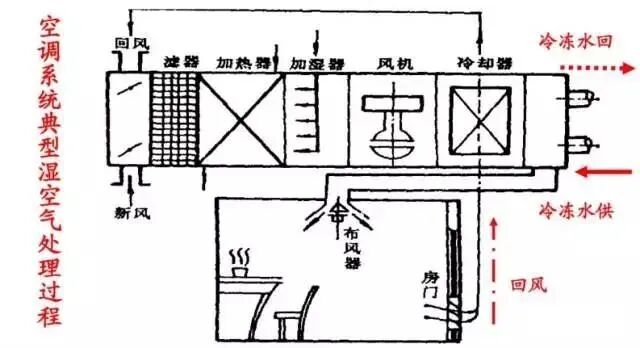

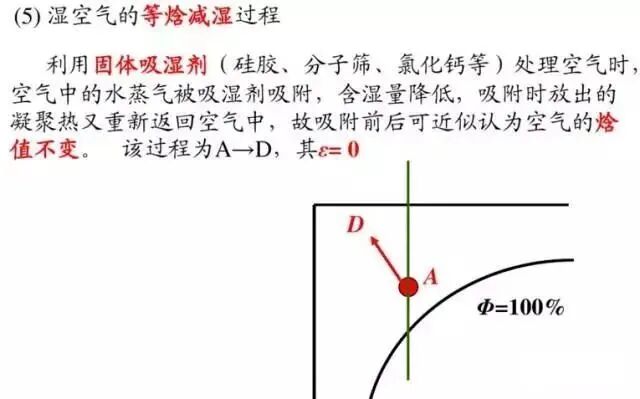

湿空气变化的过程

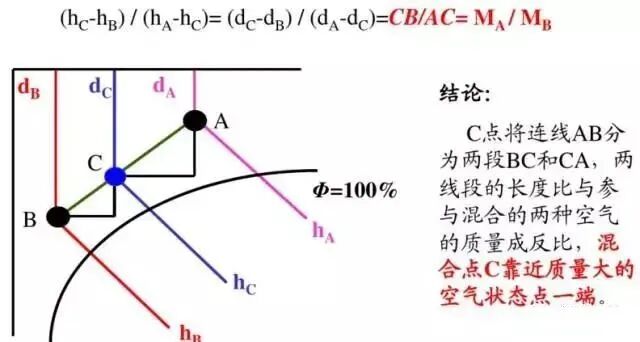

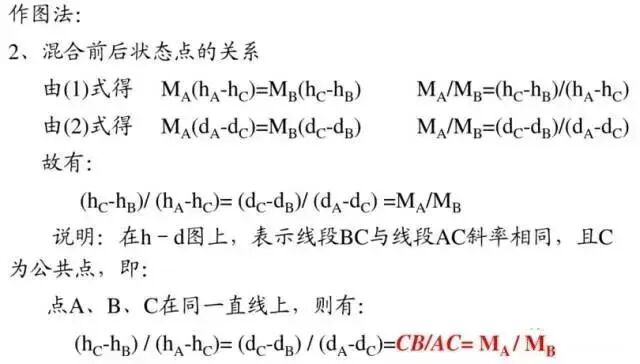

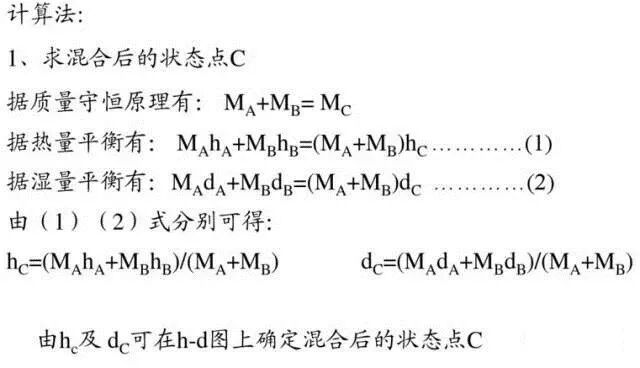

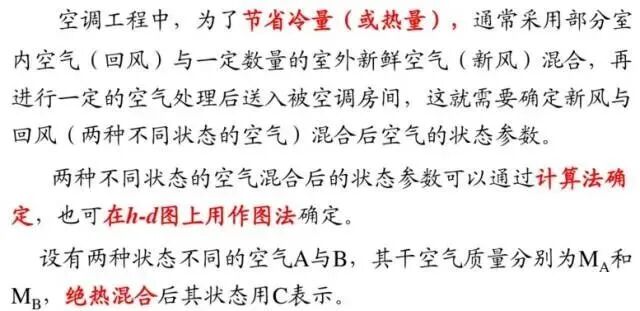

湿空气混合过程






焓图的动态图解

1、蒸发温度的影响


2、冷凝温度的影响

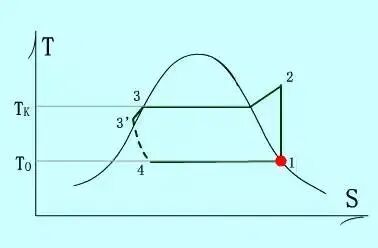

3、过冷循环T-S分析


4、双级压缩


5、复叠式压缩机
