一、定义

▉焓湿图：表示空气各参数之间关系的线图。

焓湿图就像一本字典，你可以根据拼音(某一参数)查字(空气其他参数)。

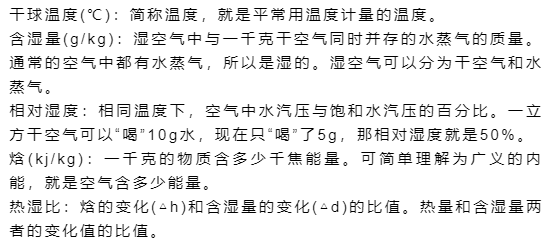

▉? 空气的部分参数

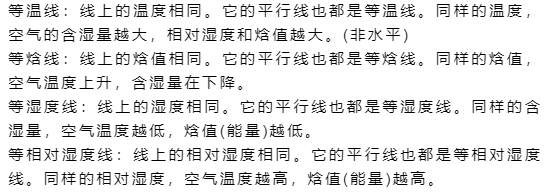

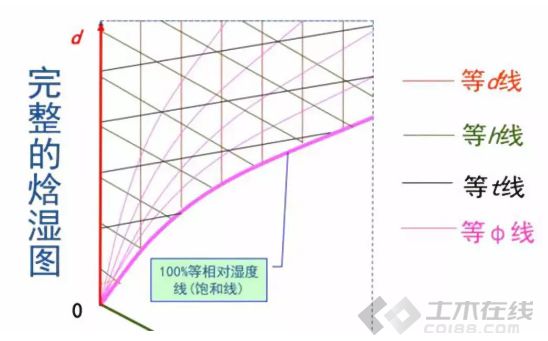

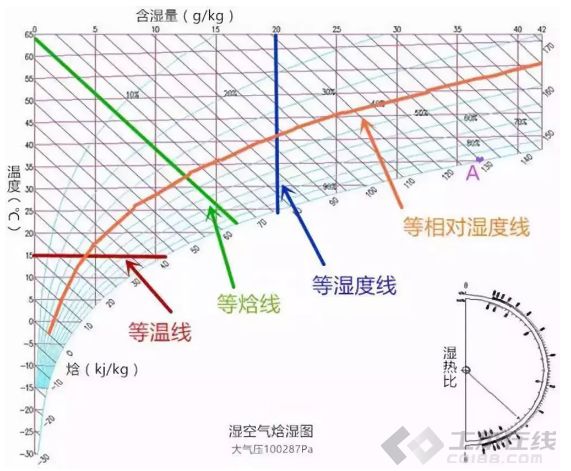

▉? 等值线

▉? 【小应用】

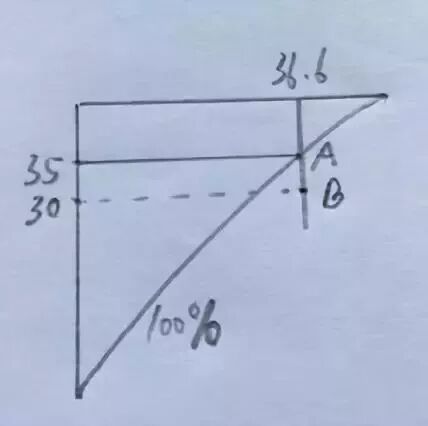

露点温度：空气中的水蒸气变为露珠时候的温度。图2中A点的温度35℃，相对湿度100%、焓值130kj/kg，含湿量36.6g/kg。

这时如果温度下降到30℃，含湿量和气压不变。A点就到了B点(虚拟点)的状态。这时的相对湿度大于100%，多余的水就会从气态凝结成水珠，直到相对湿度小于或等于100%。

▉?【大应用】

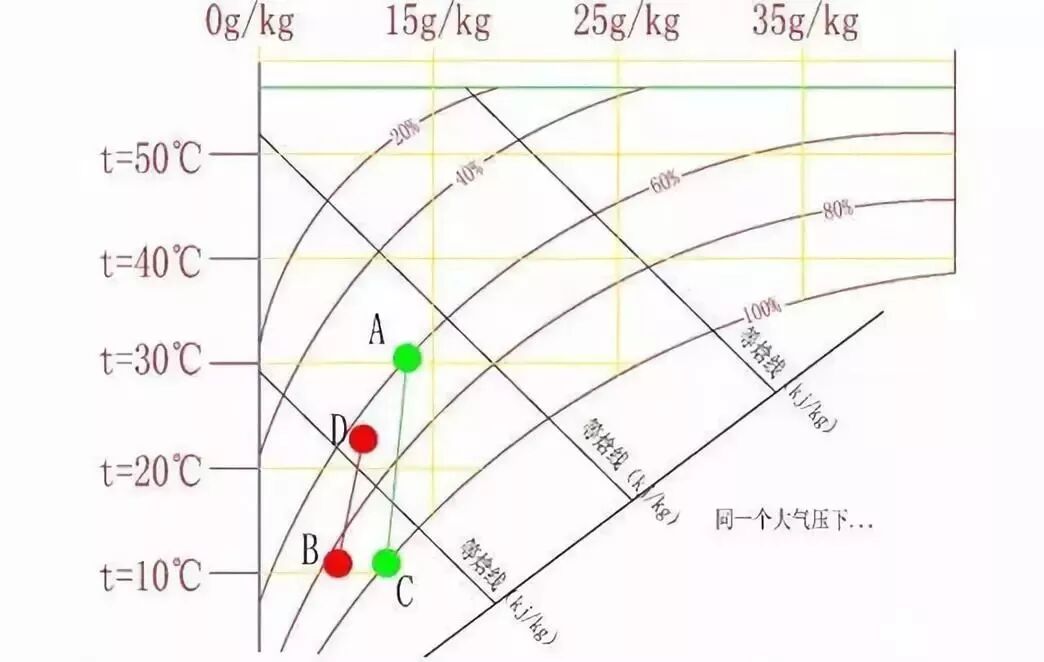

▉举例说明：冬夏空调使用和焓湿图对应变化。

A点：正常夏天没有开空调的房间，温度：30℃，相对湿度：60%，含湿量：13.6g/kg。

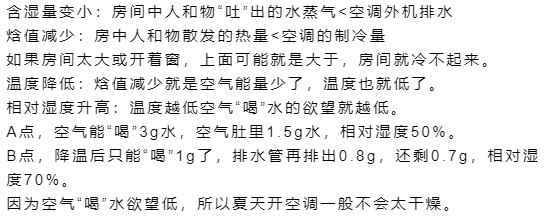

▉A → C (夏天家用空调降温线)

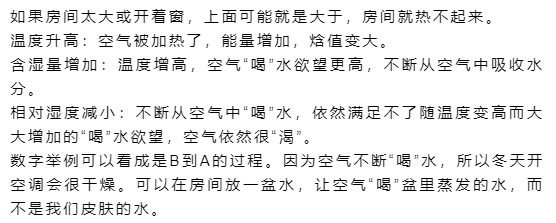

▉B → D (冬天家用空调升温线)

▉焓值增加：房间散失的热量 <空调增加的热量< trong>

▉? 延伸知识点

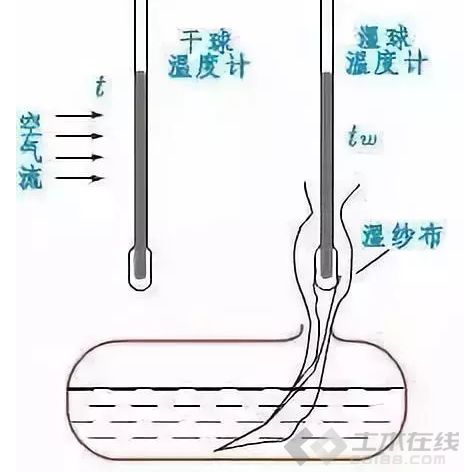

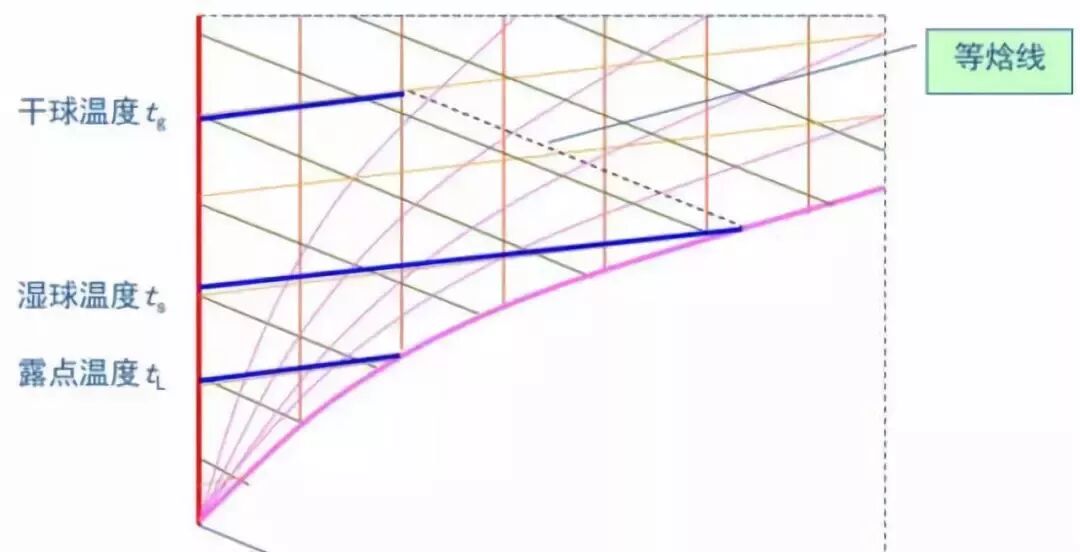

▉湿球温度

相对干球温度而言的。通俗讲，湿球温度就是当前环境仅通过蒸发水分所能达到的最低温度。

▉图 6：百度百科

▉求焓公式

热力学中表征物质系统能量的一个重要状态参量。体系中热力学能再附加上PV这部分能量的一种能量。

▉H=U+PV

H代表焓，U代表内能，P代表压力，V代表体积。

▉绝对湿度

在标准状态下，每立方米湿空气中所含水蒸气的质量，即水蒸气密度，单位为g/m?3; 。

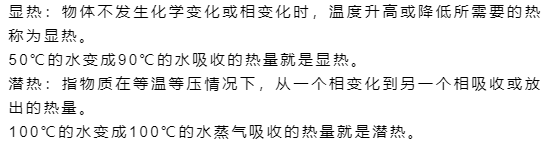

▉显热潜热

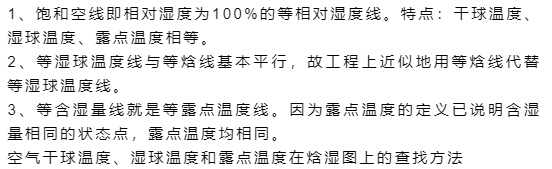

▉注意小点

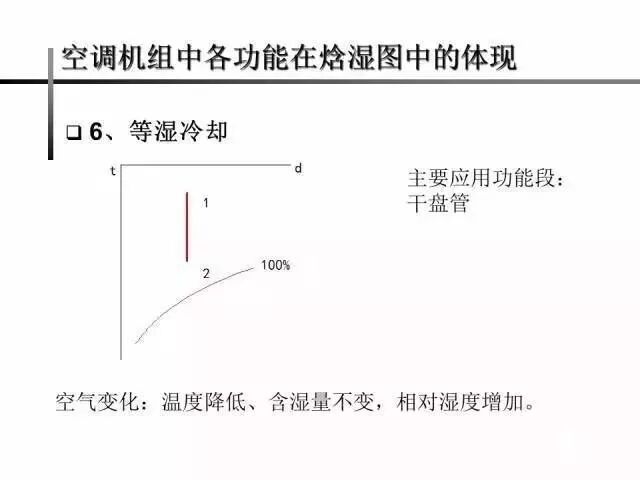

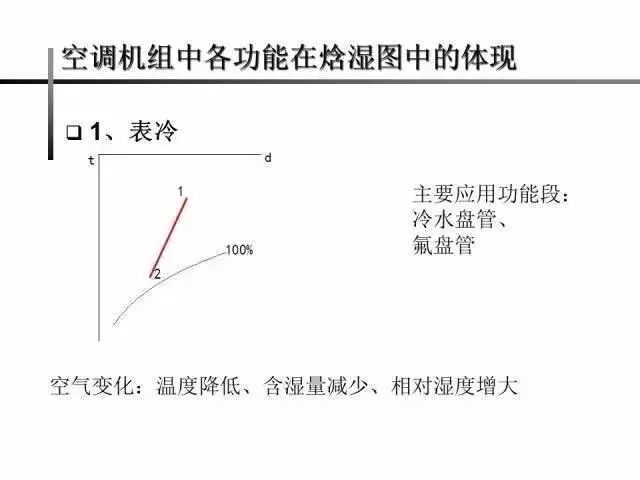

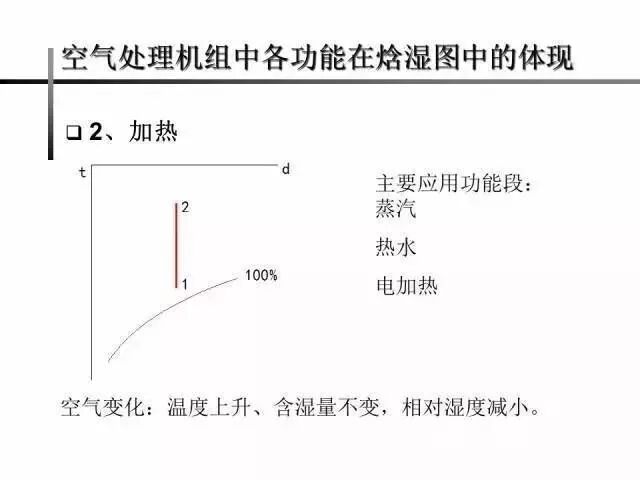

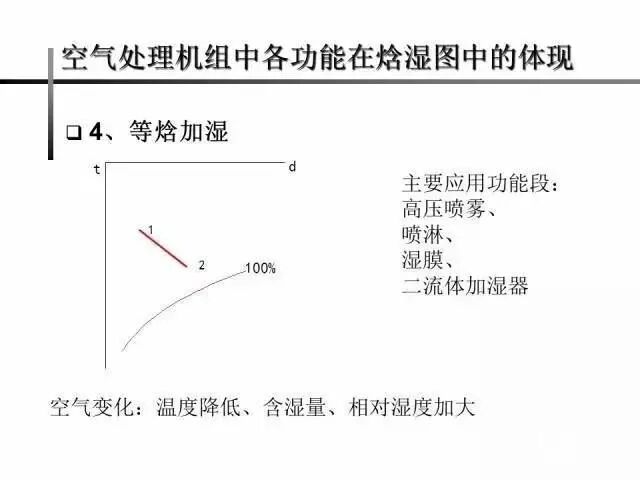

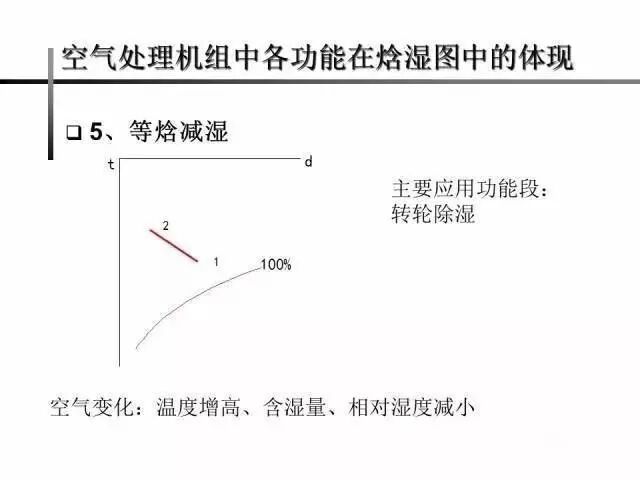

空调机组中各功能在焓湿图中的体现

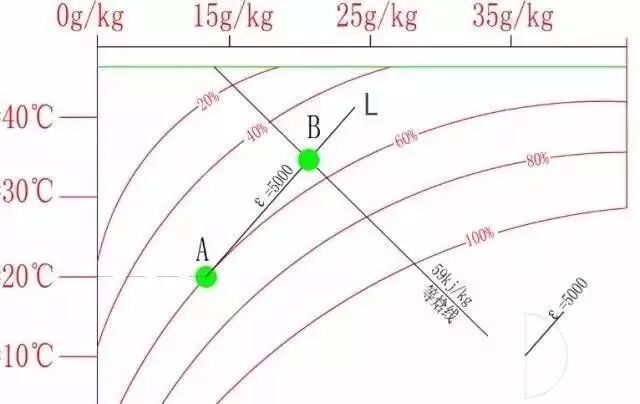

▉附加题 ^_^

▉已知条件：

▉3、变化后的焓值是59kJ/kg。

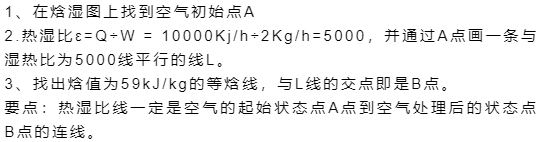

▉平行线解法：
