1、什么是空调

空调即空气调节器。是指用人工手段，对建筑/构筑物内环境空气的温度、湿度、洁净度、流速等参数进行调节和控制的设备。

一般包括 冷源/热源设备，冷热介质输配系统，末端装置等几大部分和其他辅助设备。 主要包括，制冷主机、水泵、风机和管路系统。末端装置则负责利用输配来的冷热量，具体处理空气状态，使目标环境的空气参数达到要求。

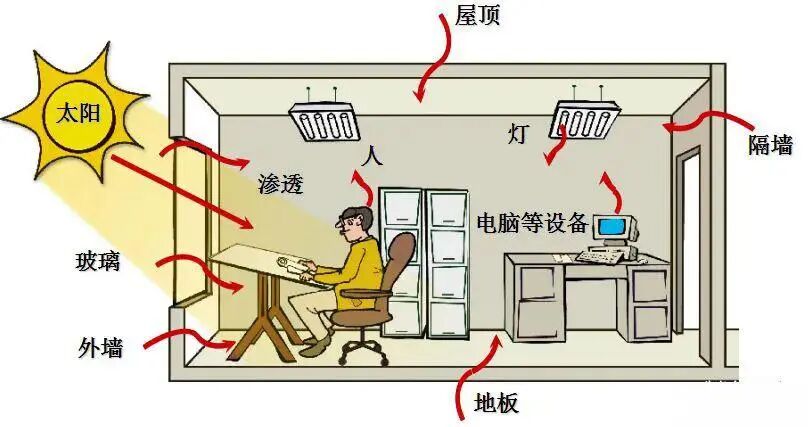

影响人舒适的因素：

• 温度；
• 湿度；
• 空气流速；
• 新鲜空气；
• 干净的空气；
• 噪声；
• 足够的照明；
• 合理的办公设备及工具。

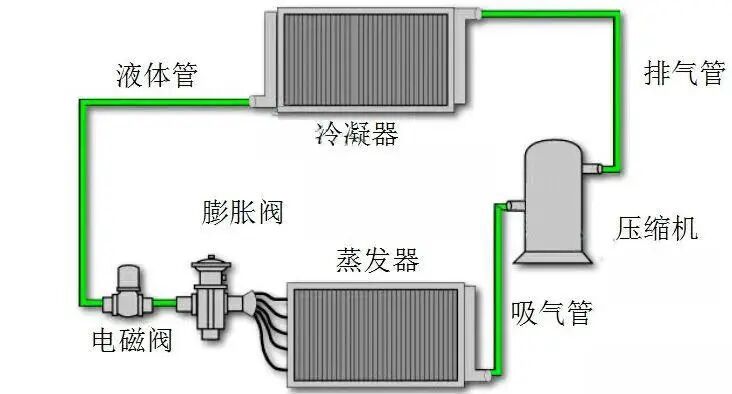

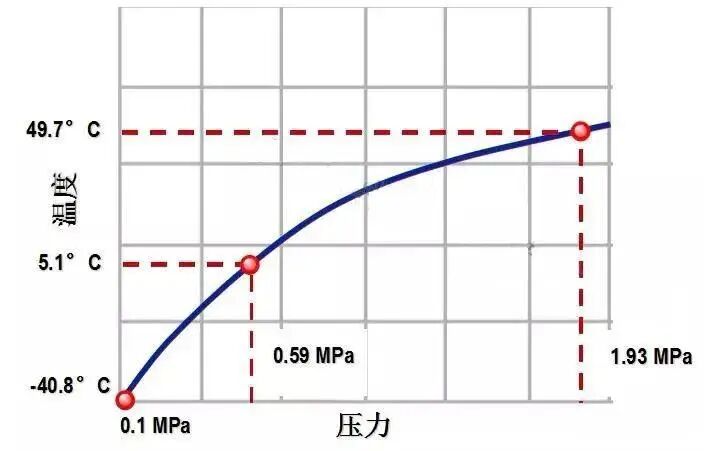

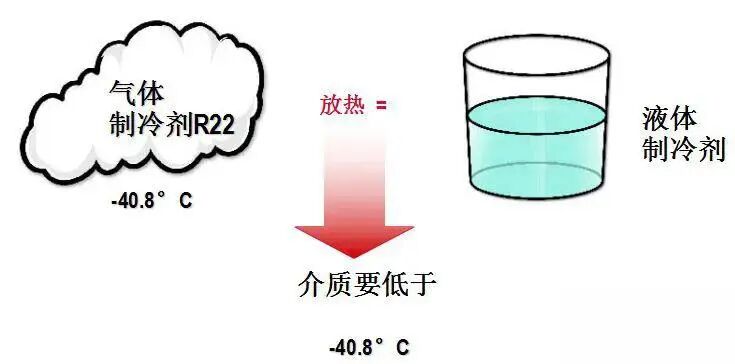

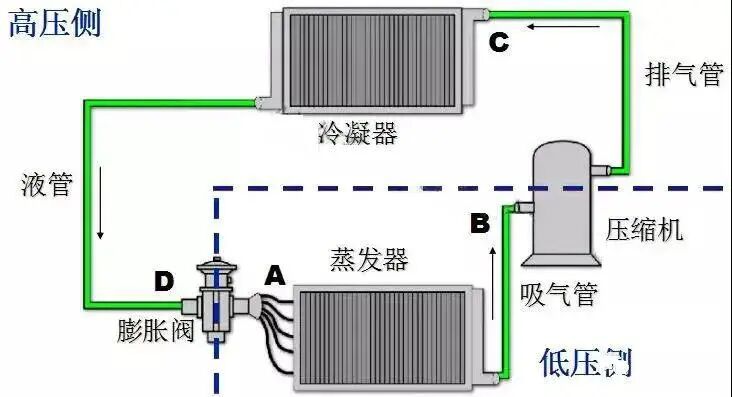

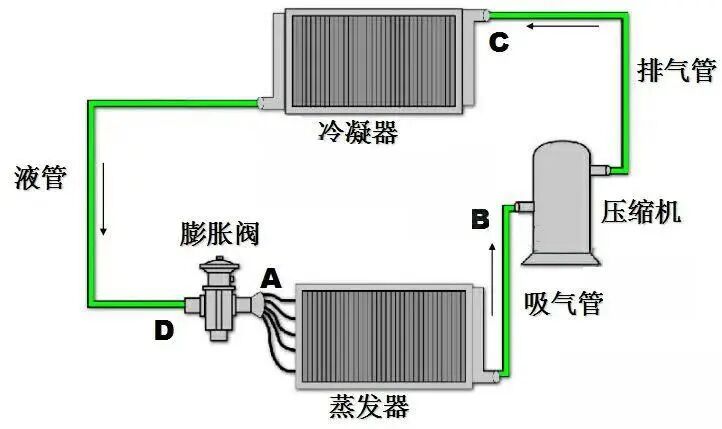

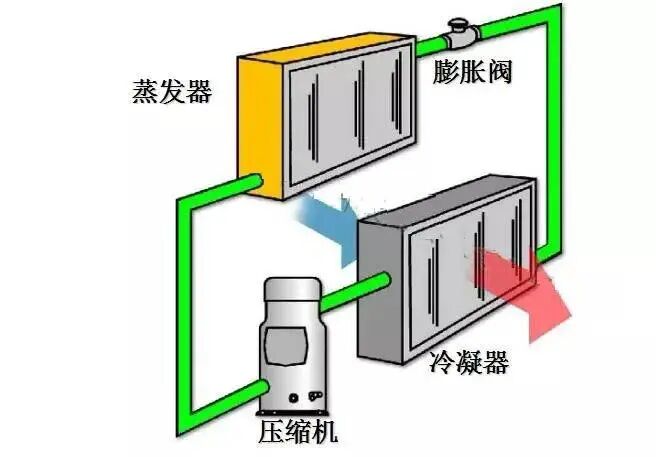

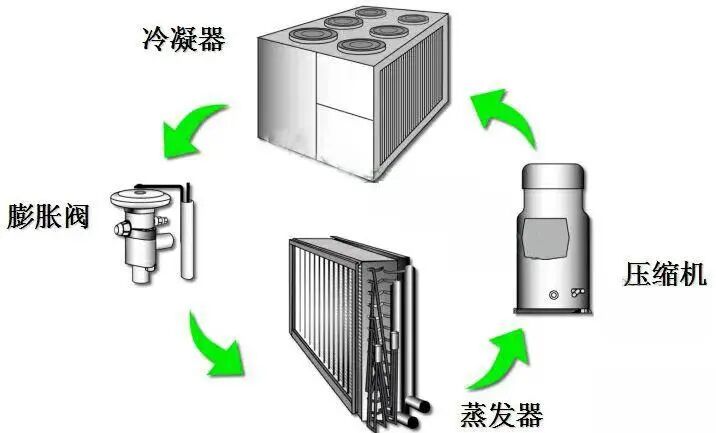

• 2、制冷循环

3

、制冷系统主要部件

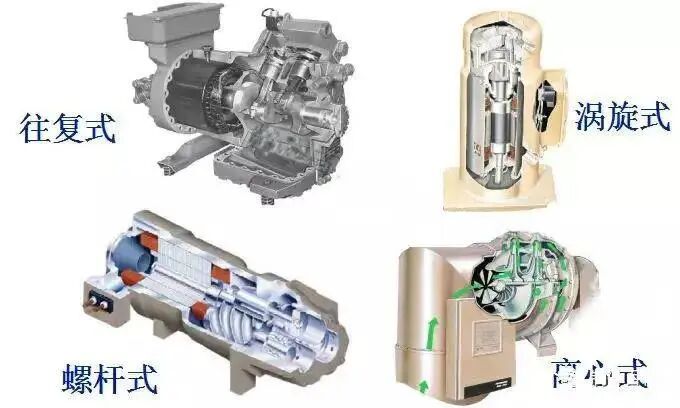

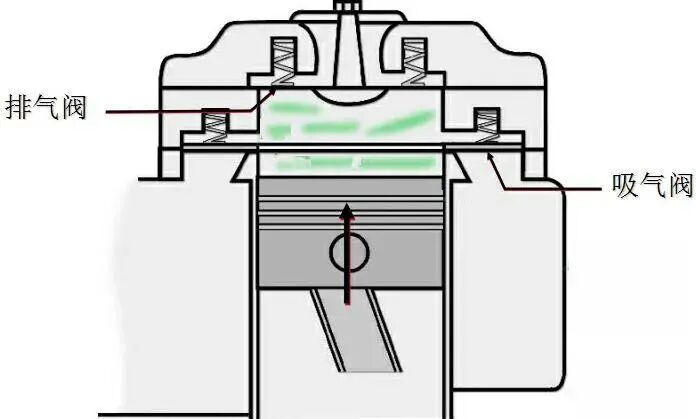

往复式压缩机

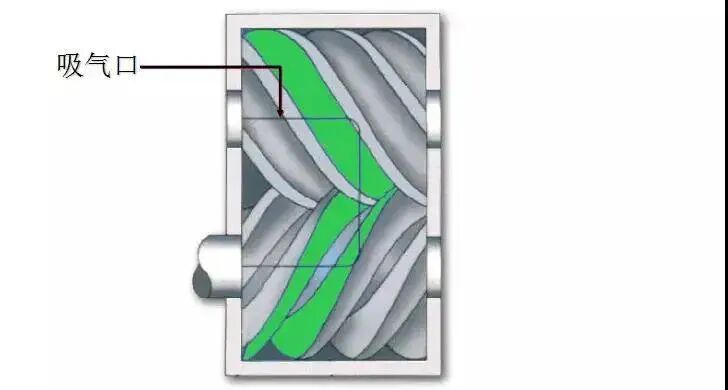

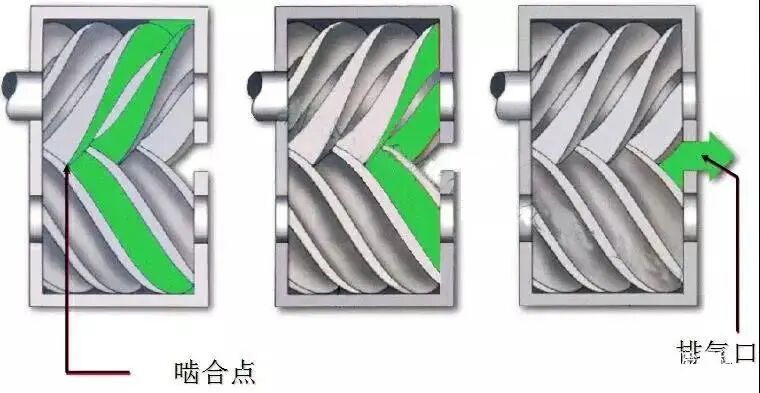

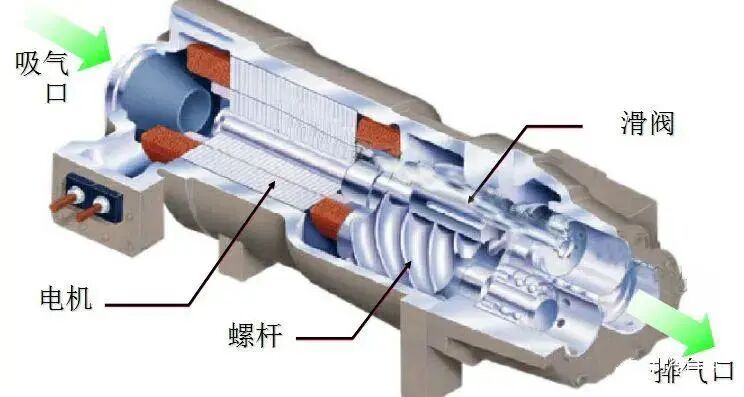

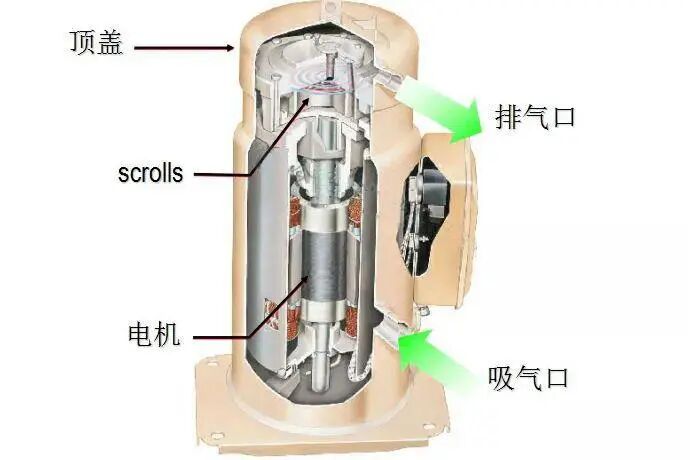

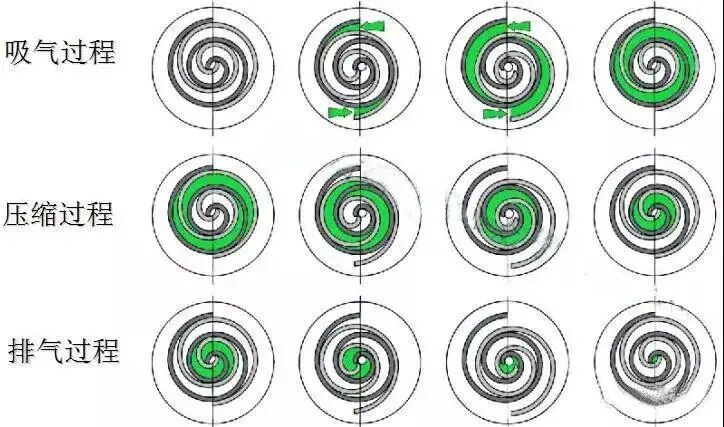

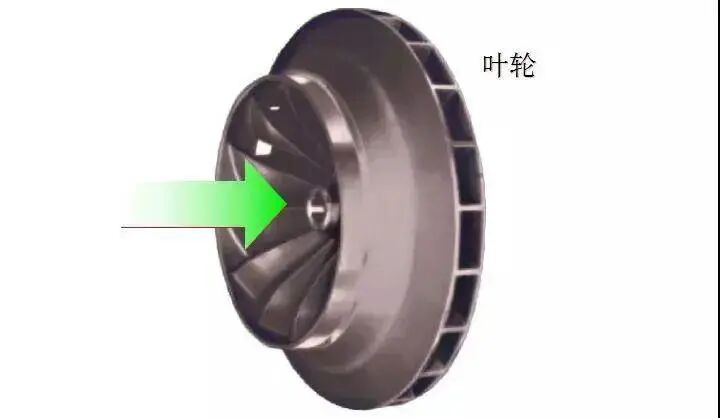

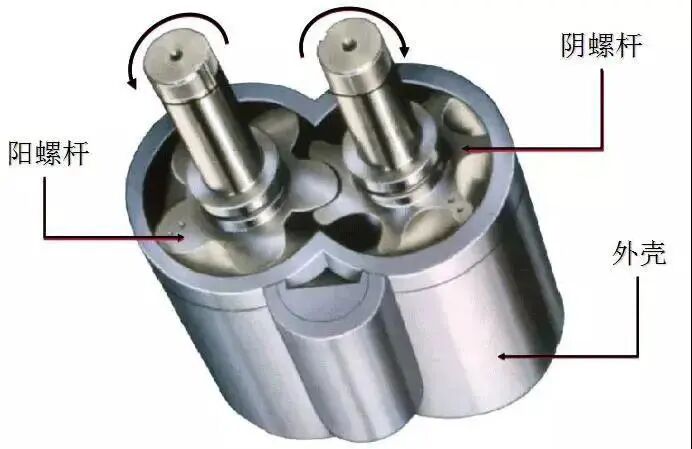

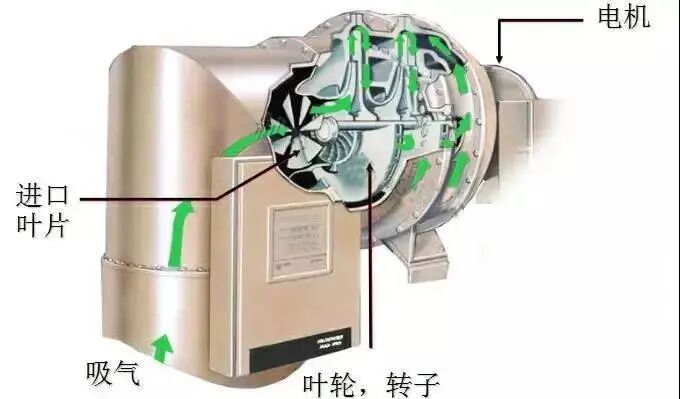

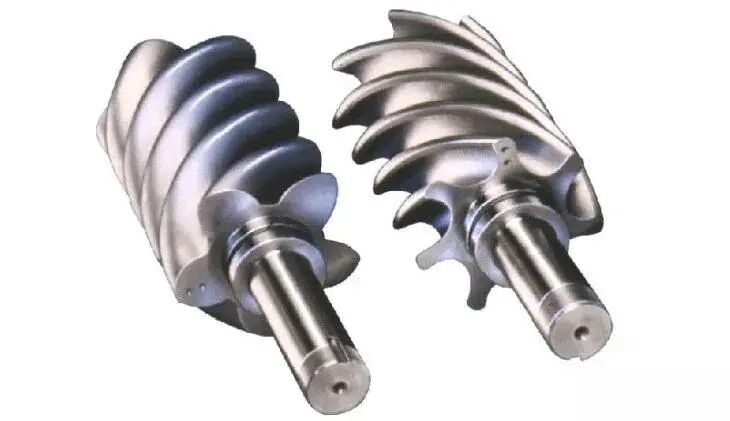

涡旋压缩机螺杆式压缩机离心式压缩机

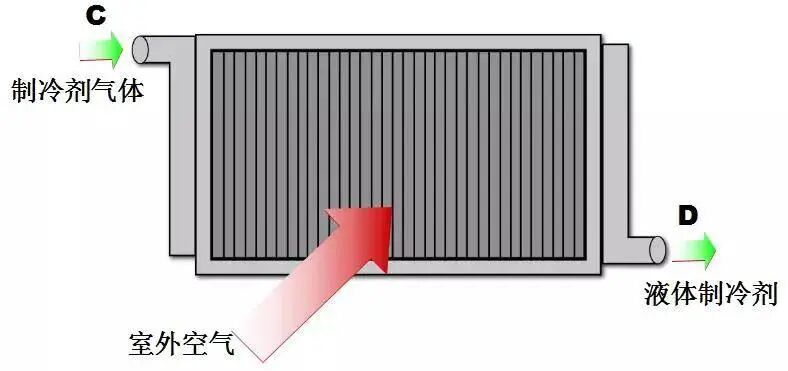

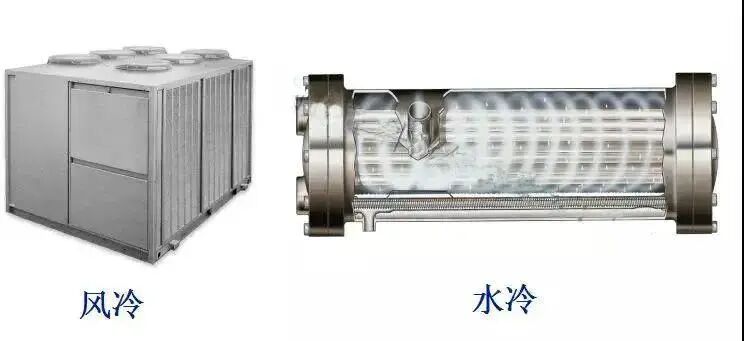

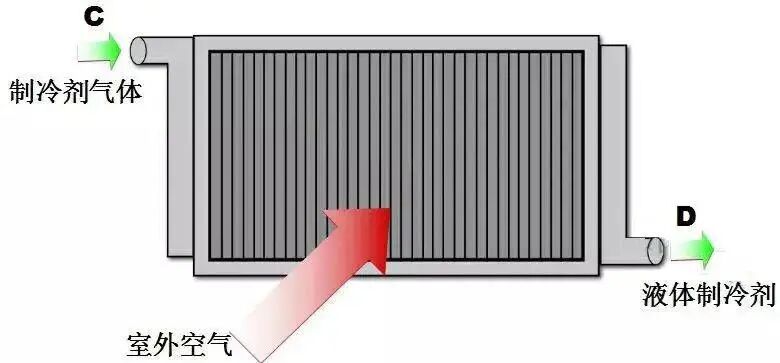

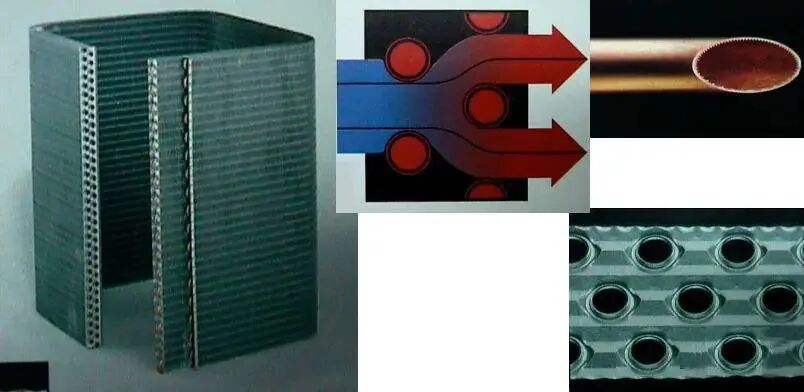

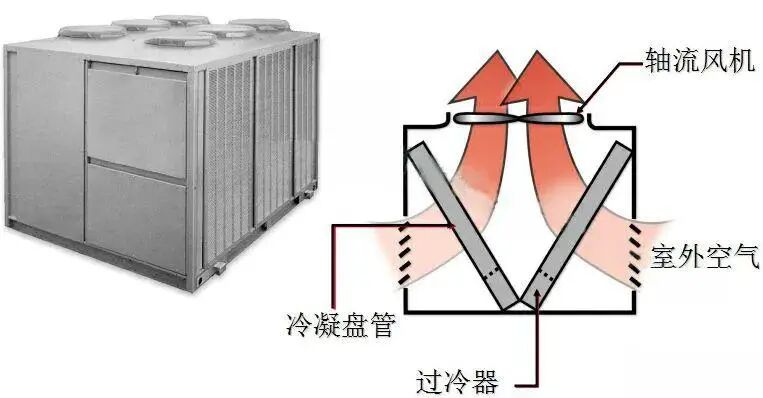

冷凝器：

属于 换热器 的一种，能把气体或蒸气转变成液体。

冷凝器：属于 换热器 的一种，能把气体或蒸气转变成液体。

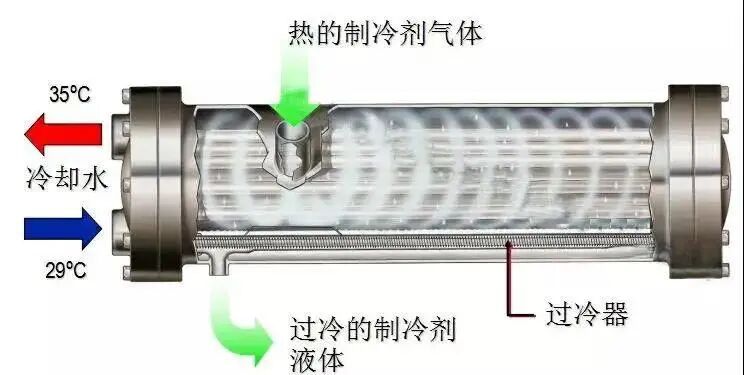

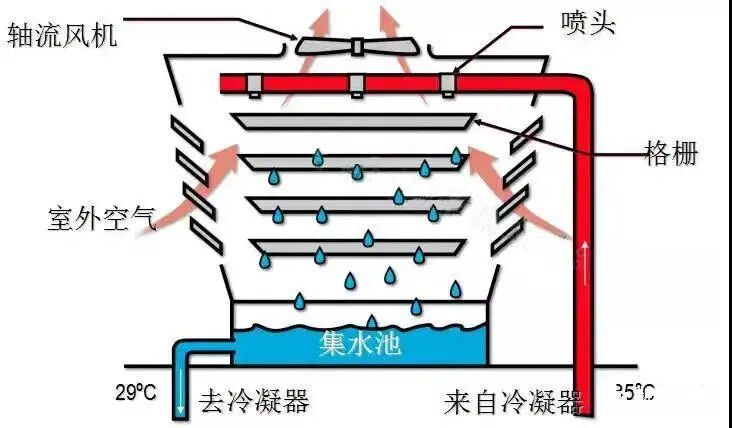

水冷冷凝器冷水塔

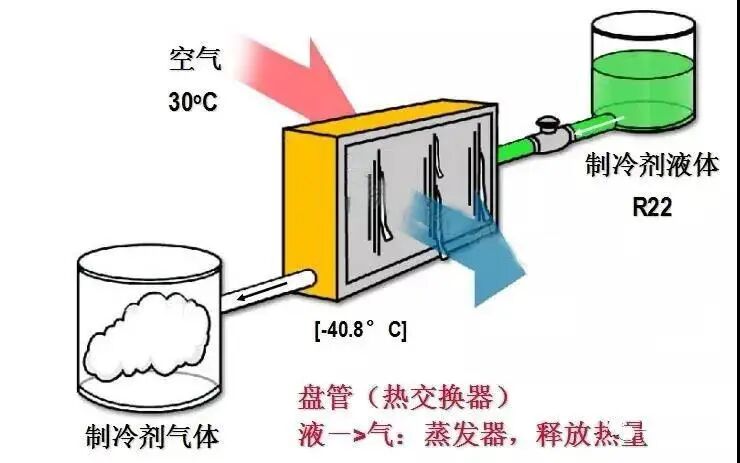

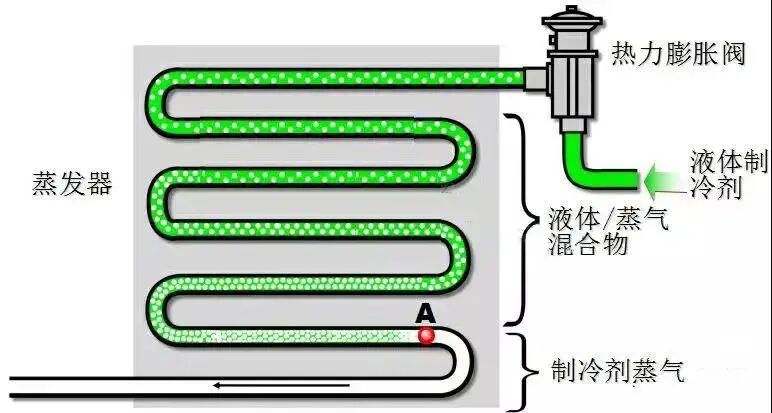

蒸发器：

蒸发器是制冷四大件中很重要的一个部件，低温的冷凝液体通过蒸发器，与外界的空气进行热交换，气化吸热，达到制冷的效果。

蒸发器：

蒸发器是制冷四大件中很重要的一个部件，低温的冷凝液体通过蒸发器，与外界的空气进行热交换，气化吸热，达到制冷的效果。

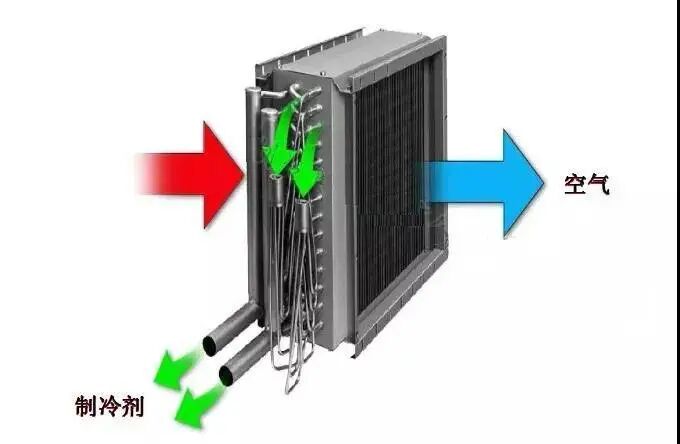

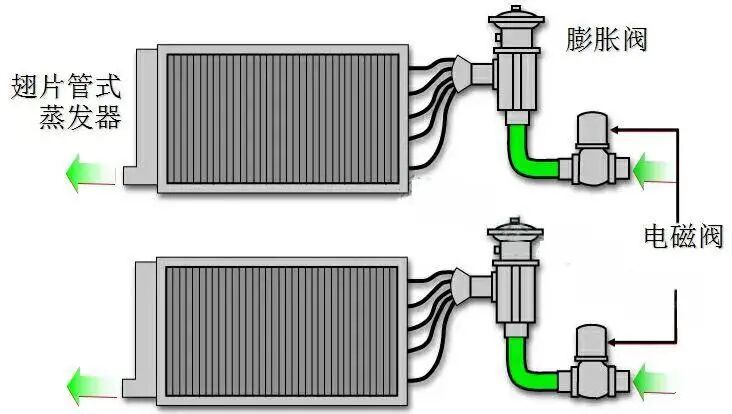

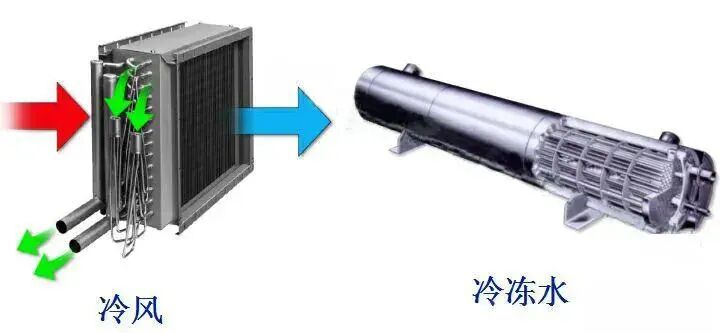

直接蒸发式

视液镜

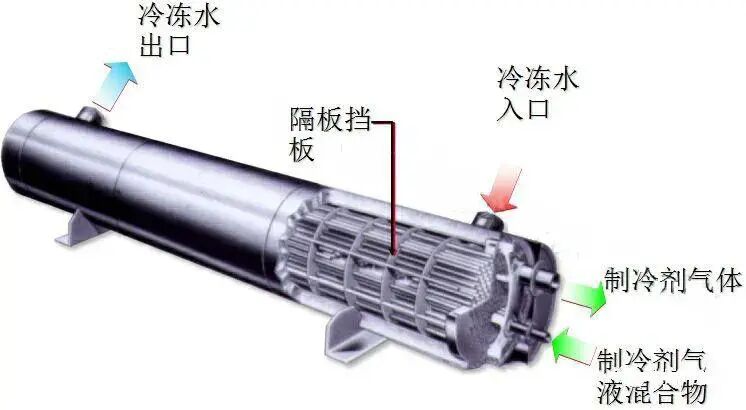

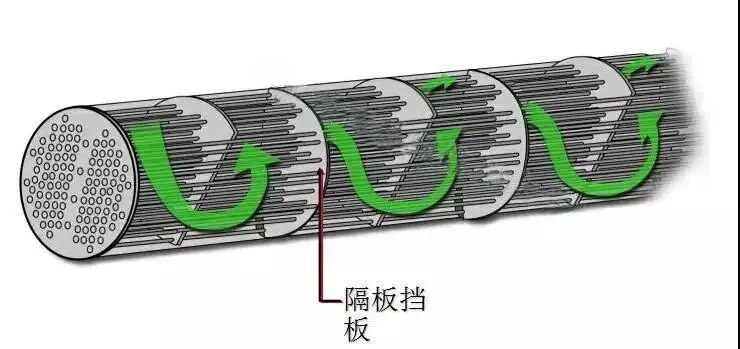

壳管式蒸发器

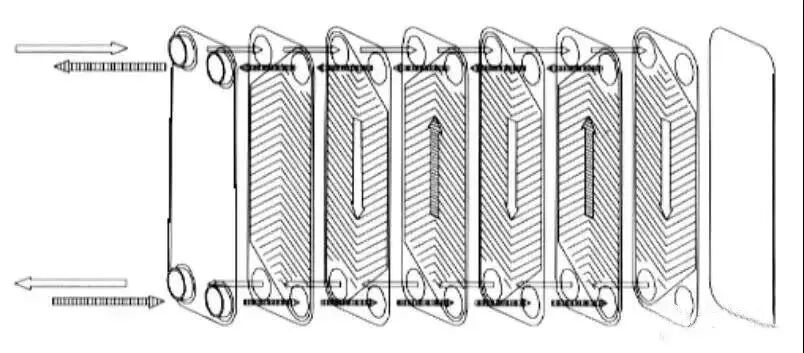

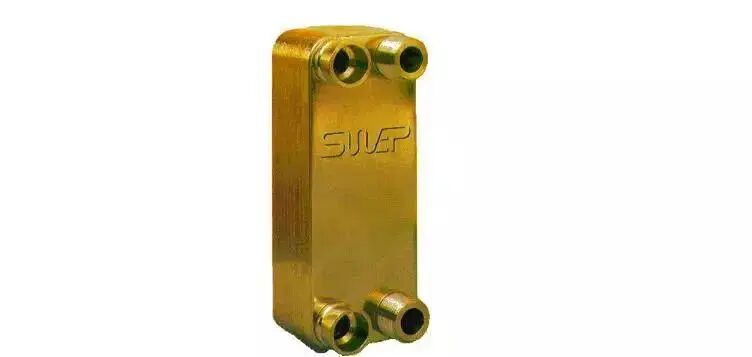

板式换热器

























































































































板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种高效换热器。各种板片之间形成薄矩形通道，通过板片进行热量交换。

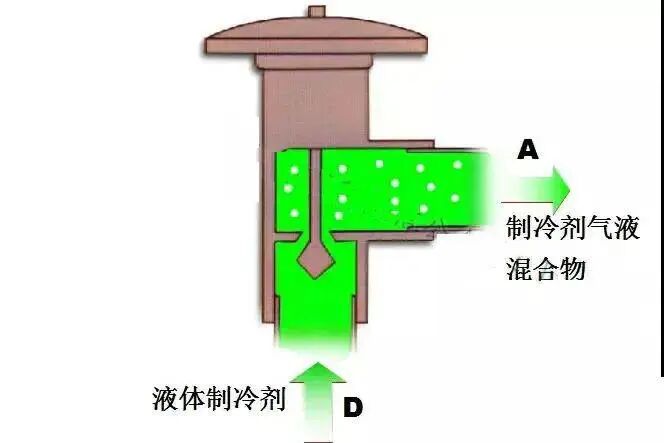

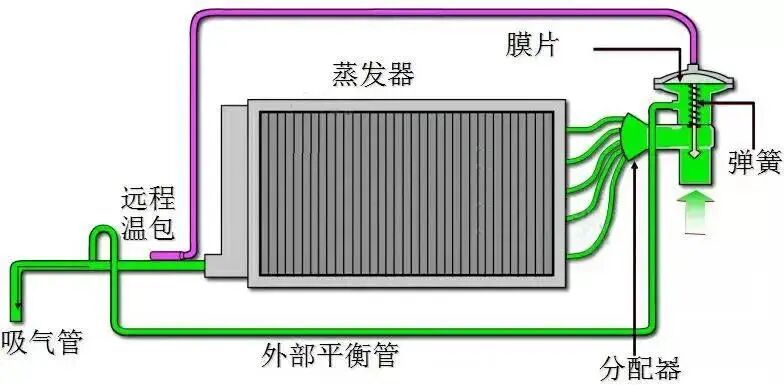

节流机构：中温高压的液体制冷剂通过其节流成为低温低压的湿蒸汽，然后制冷剂在蒸发器中吸收热量达到制冷效果。电子膨胀阀


























































































































毛细管

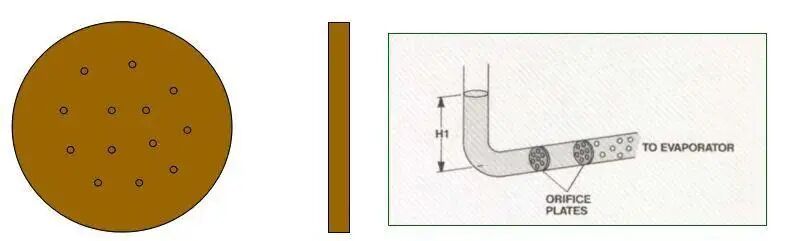

成本低，降低压缩机启动转矩，可贴在吸气管表面得到过冷，不能调节制冷剂流量，增加功耗，通道截面运转中不可调，停机后不能关闭。节流孔板

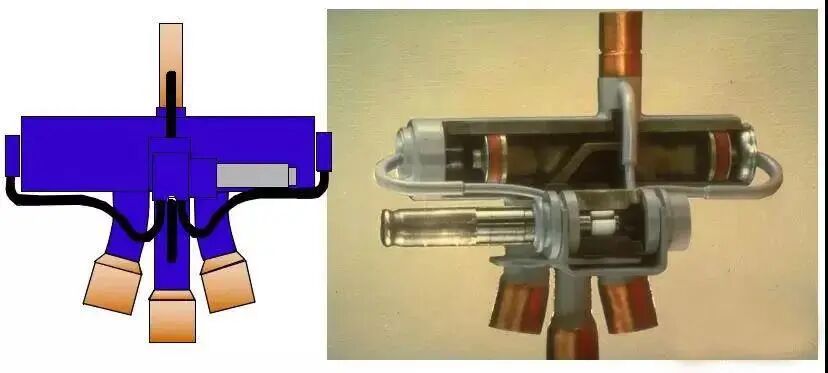

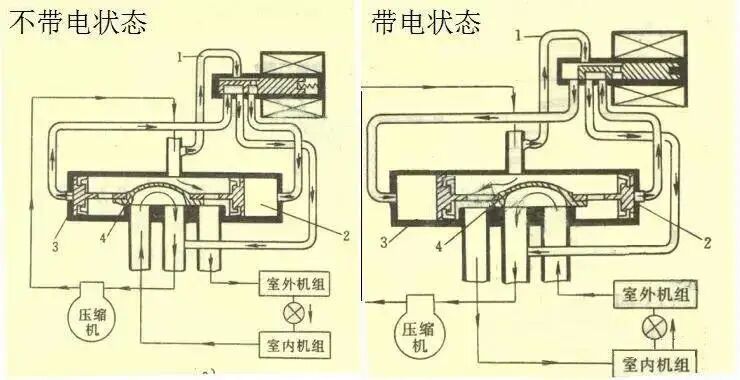

四通换向阀四通换向阀由先导阀、主阀和电磁线圈组成。用于制冷制热时时的转换。

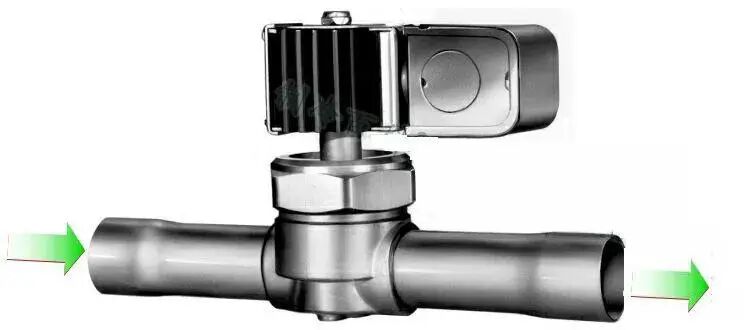

电磁阀

用于控制系统中调整介质的方向、流量、速度和开关。

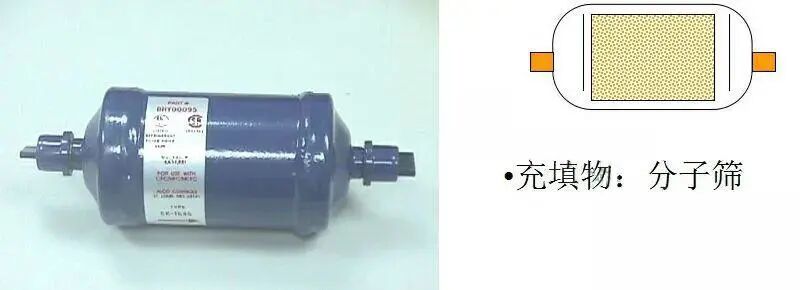

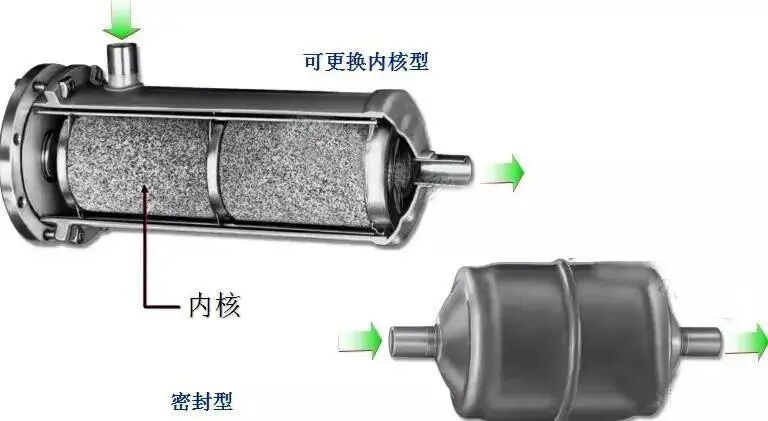

干燥过滤器
干燥过滤器是制冷剂管路一个最常用的配件,它主要用来过滤杂质，吸收水分,从而保护如膨胀阀和压缩机等重要部件。

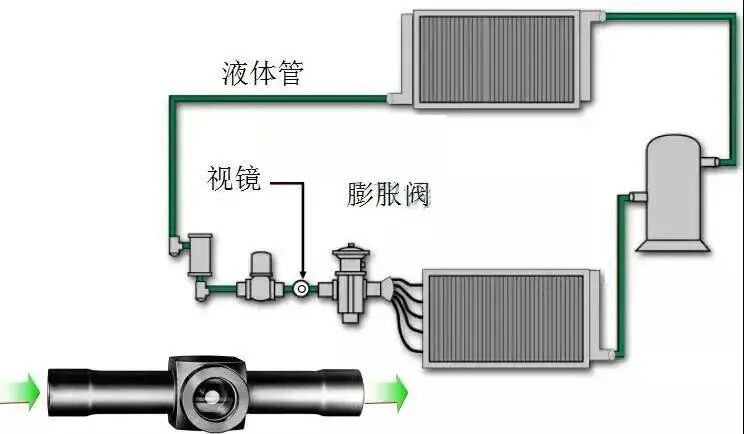

视液镜

一个辅助的配件, 虽然它不会直接作用于制冷系统, 但是通过它却可以 清楚的知道制冷剂在系统中的状况。

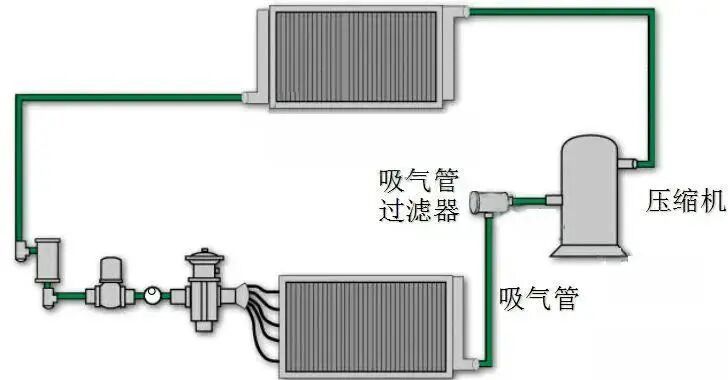

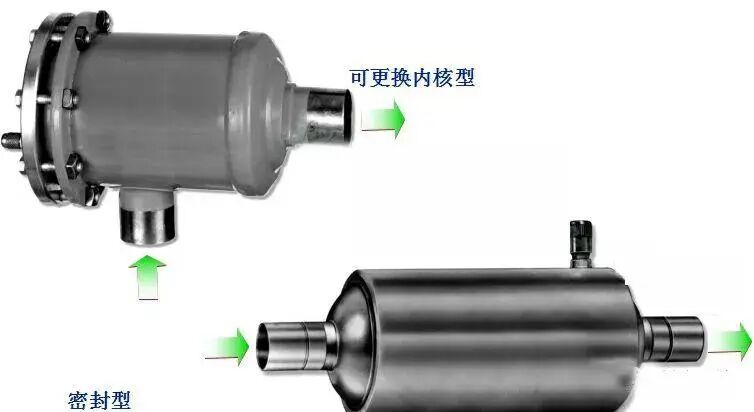

吸气管过滤器

用来消除制冷系统中介质中的杂质，以保护压缩机、阀门及设备的正常使用。

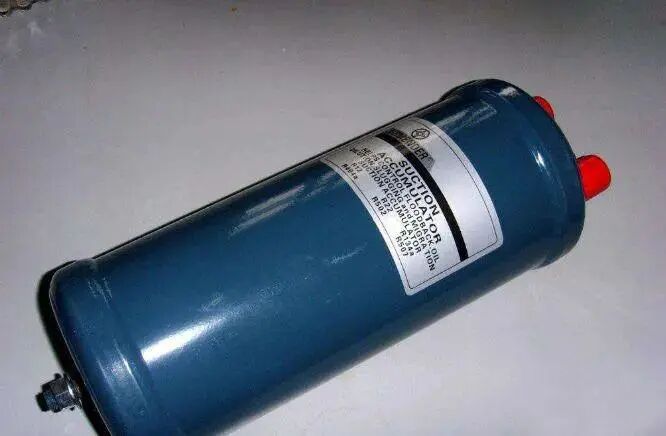

气液分离器：

存储多余液体,防止压缩机液击。

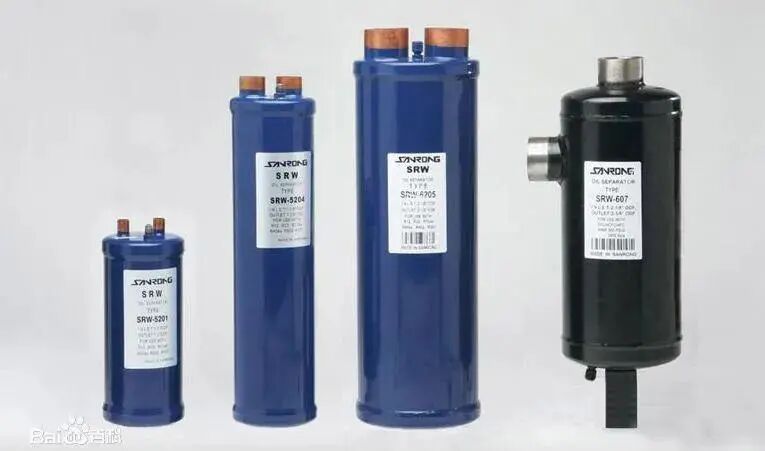

油分离器：

将制冷压缩机排出的高压蒸汽中的润滑油进行分离。

分液器：

包括进液头、分液锥体、出液头，进液头顶部与出液头相接，分液锥体置于出液头内部与进液头内腔相邻，分液锥体与进液头一起将进液头内腔隔成进出液通道，通道在出液头顶形成多个出液孔，通道成树丫状分布，分液锥体的锥头呈球冠状，与通道的分丫部对应安置。

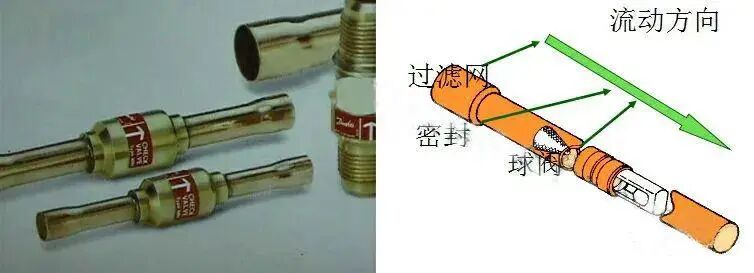

单向阀：

单向阀是空调冷暖机采用的，需和四通阀配合使用，一般装在分体机外机上。单向阀其实就像一根水管，中间装了一个单向导通的阀门。

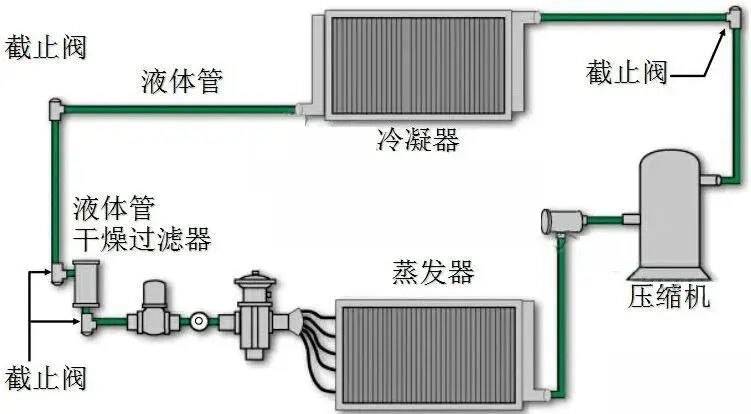

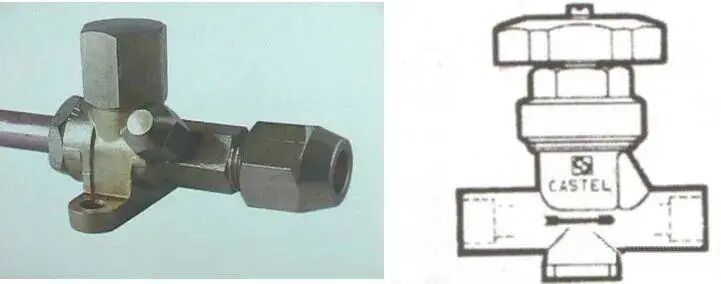

截止阀：

截止阀又称截门阀,属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。

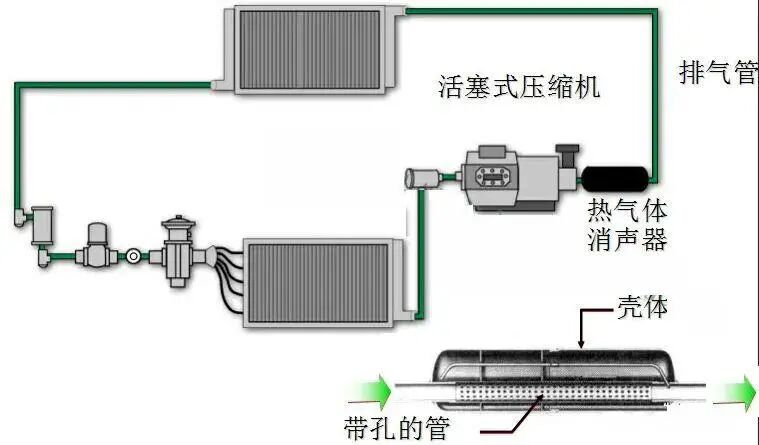

消声器：

是利用对声音的吸收、反射、干扰等原理，就可以降低通风与空调系统中气流噪声的装置。根据不一样的原理就产生了不一样的消音器种类。

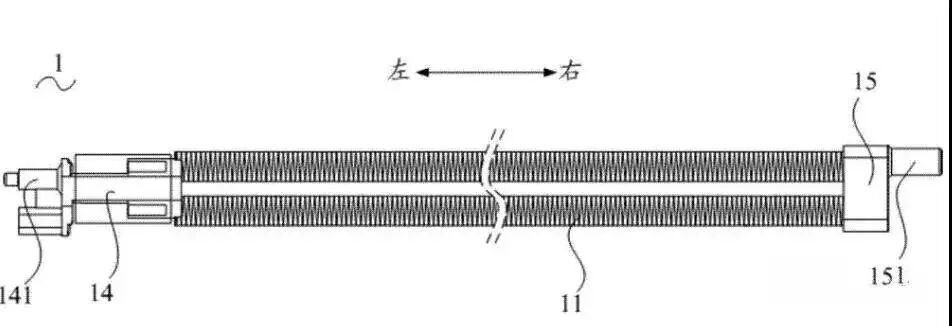

辅助电加热器：

空调系统工作时和运行前，增加了空调系统的制热效果和工作效果，这从而到空调系统工作时达到最佳效率。

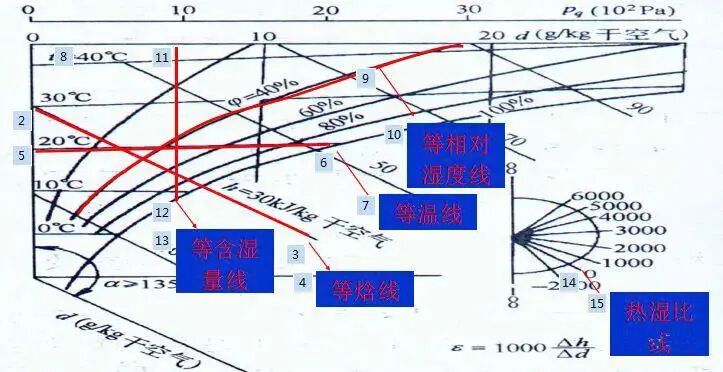

4、焓湿图

焓湿图的构成：

干球温度、湿球温度、含湿量、热湿比、相对湿度、焓值、水蒸气分压力。

通过焓湿图，可以确定湿空气的状态参数点，而且可以非常直观地表示出湿空气的状态变化过程，这样便于分析计算湿空气的处理过程。通过已知两个空气状态参数，查询另外其它参数。

举例：试标出27，60%在焓湿图上的点，并查询其他参数：

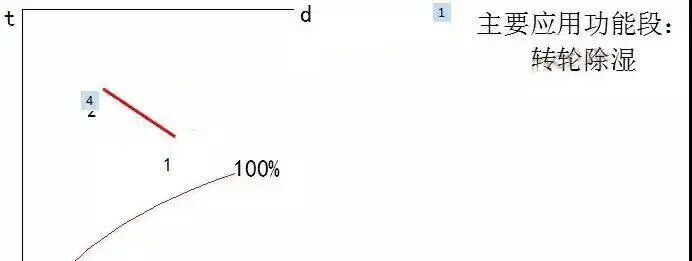

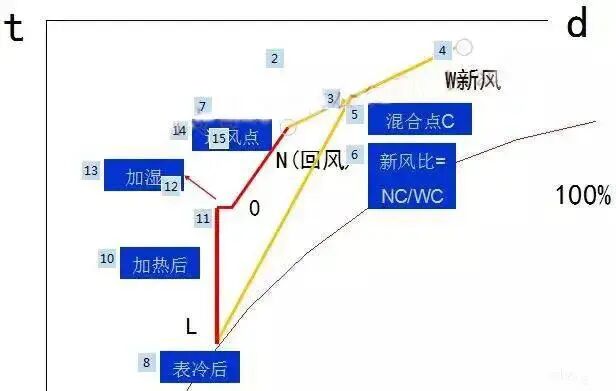

5、空气处理机组中各功能在焓湿图中的体现

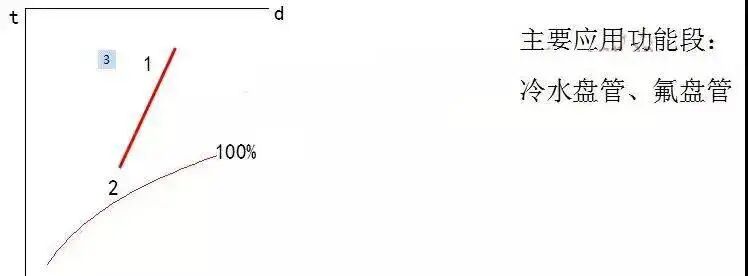

空气变化：温度降低、含湿量减少、相对湿度增大

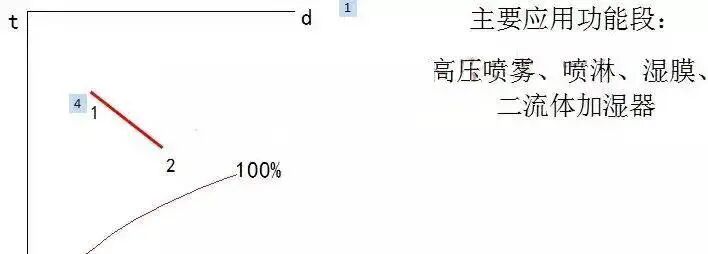

空气变化：温度不变、含湿量加大，相对湿度加大，加湿效果好，精确度高

空气变化：温度降低、含湿量不变，相对湿度增加

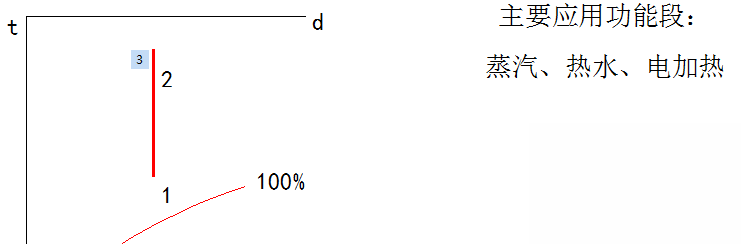

空气变化：温度增高、含湿量、相对湿度减小
