桥码软件操作指南

一、CAD版本

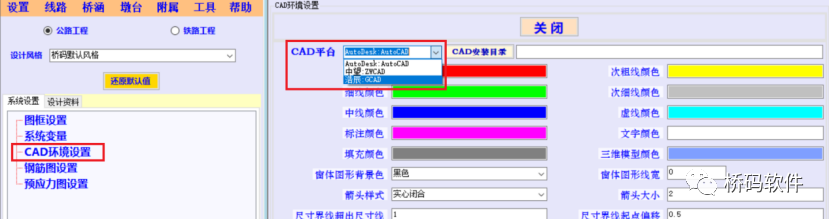

1、桥码软件支持各种AutoCAD版本，支持国产CAD，支持浩辰CAD，支持中望CAD。

2、如果CAD安装了插件，由于插件改变了Windows的注册表，导致桥码软件无法访问CAD，此时，需要再安装另一个版本的CAD，使用桥码软件时，关闭有插件的CAD，打开没有插件的CAD。

3、如绘制3维钢筋图，需要安装AutoCAD2020以上版本，或中望CAD2023。浩辰CAD暂时不能支持桥码软件的3维钢筋图。

二、数据结构

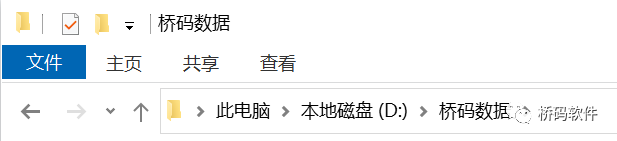

1、桥码软件以文件夹的形式管理数据文件，数据文件根目录是“桥码数据”

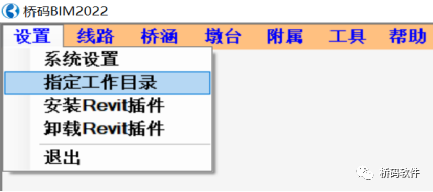

2、可以把“桥码数据”文件夹放在硬盘的任何位置，需要指定该文件夹的位置

三、数据模板

1、桥码软件用数据模板快速形成窗体数据。数据模板只适合常规的结构形式

2、不能完全依赖数据模板，复杂的结构形式，模板不能适应，用模板生成数据以后再修改窗体数据

3、修改窗体的数据，可以适应任何复杂的结构形式

四、选择出图单位

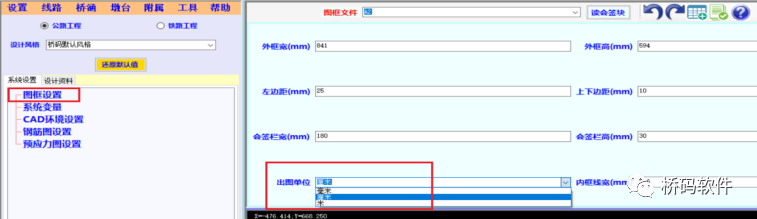

1、设置>图框设置：选择出图单位

五、砼箱梁功能

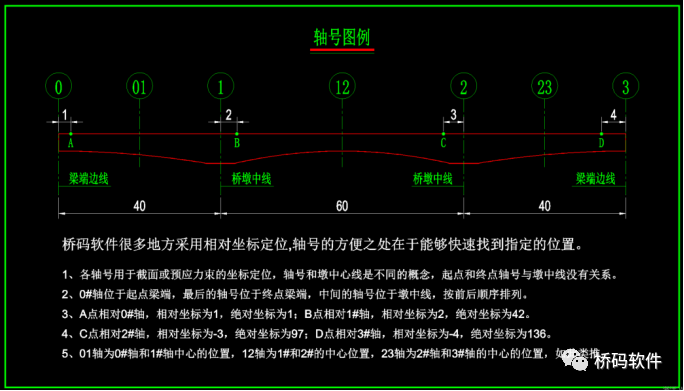

1、桥码软件以轴号快速确定箱梁的纵向坐标

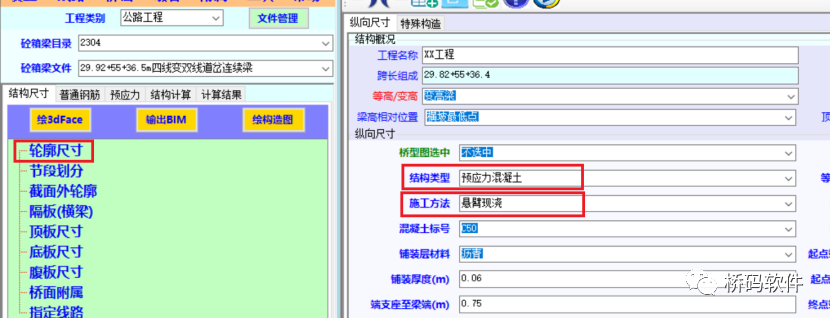

2、轮廓尺寸中选择正确的“结构类型”和“施工方法”

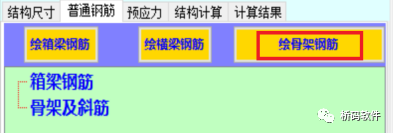

“结构类型”选择：“预应力混凝土”在普通钢筋选项卡：有“绘锯齿钢筋”的按钮

“结构类型”选择：“普通钢筋混凝土”在普通钢筋选项卡：有“绘箍筋钢筋”的按钮

施工方法不同，在以后的数据输入中，节段划分的方法不同，预应力束的布置和形状也不同

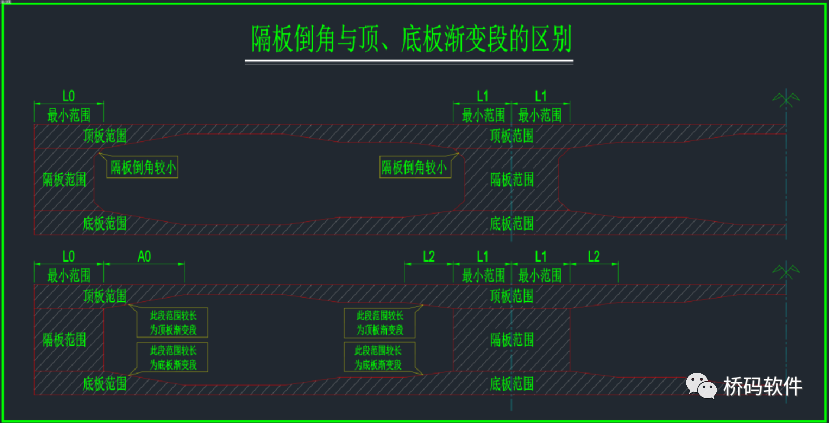

3、顶板、底板、腹板与隔板的区域划分（参见帮助文件）

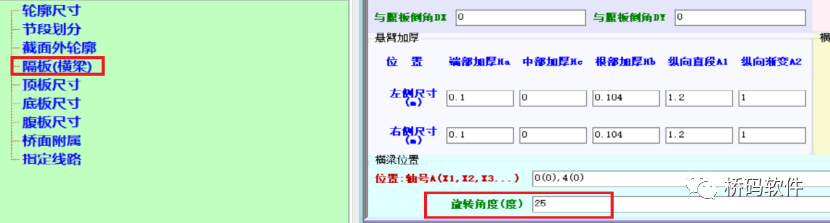

4、隔板横梁窗体实现箱梁斜交：输入隔板的旋转角度

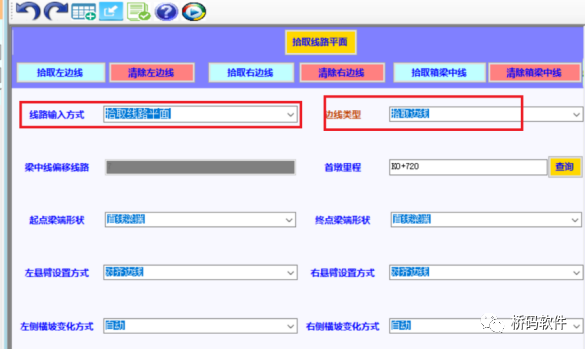

5、“指定线路”窗体，实现曲线、变宽、异形(裤衩)箱梁
