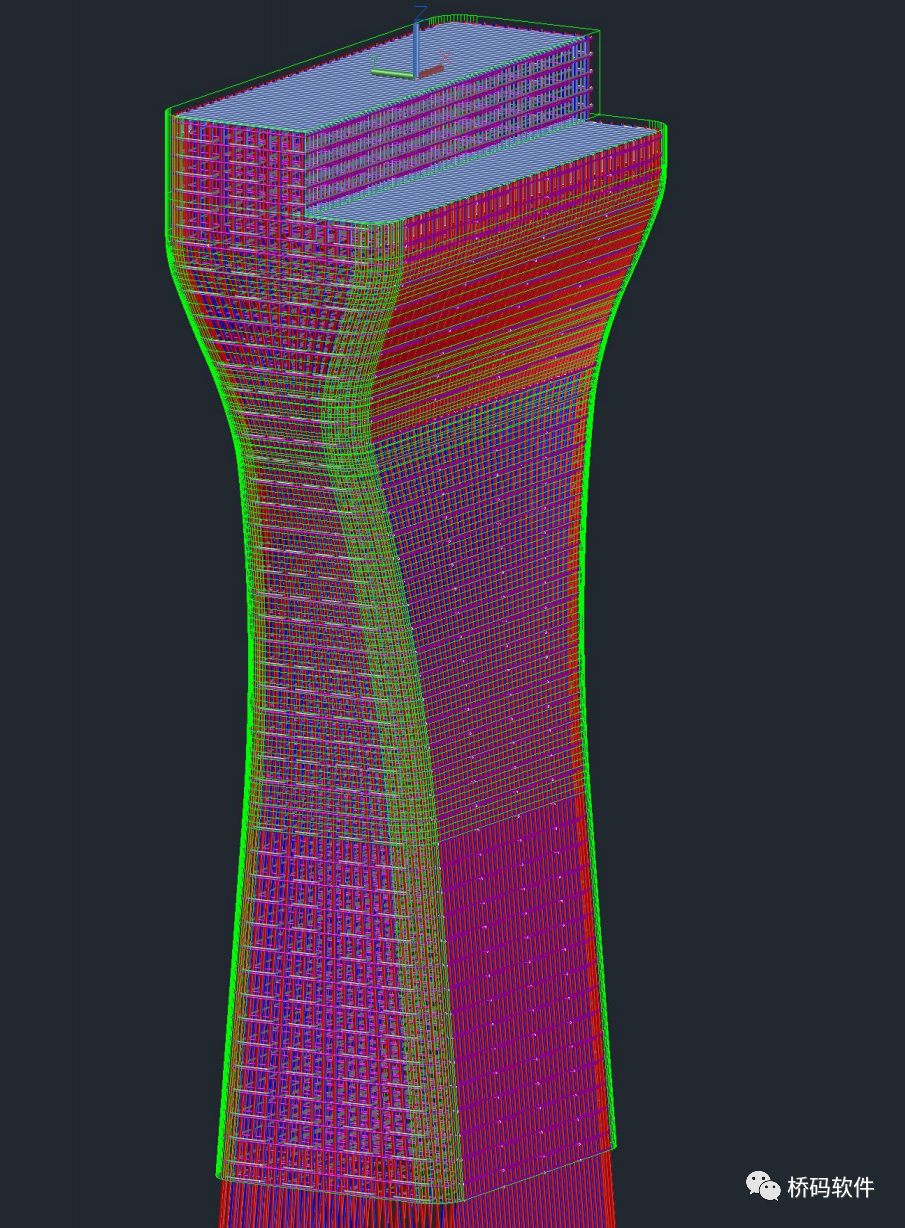

桥码软件发布桥墩三维钢筋图,准确表达钢筋三维模型,用户可以用Revit,MicroStation 导入此三维钢筋图。
同时桥码软件也可以绘出桥墩钢筋图的二维图形
一、桥墩结构三维模型

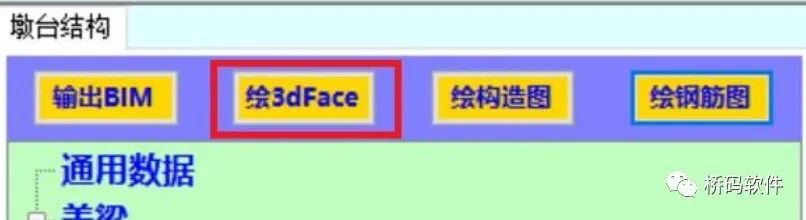

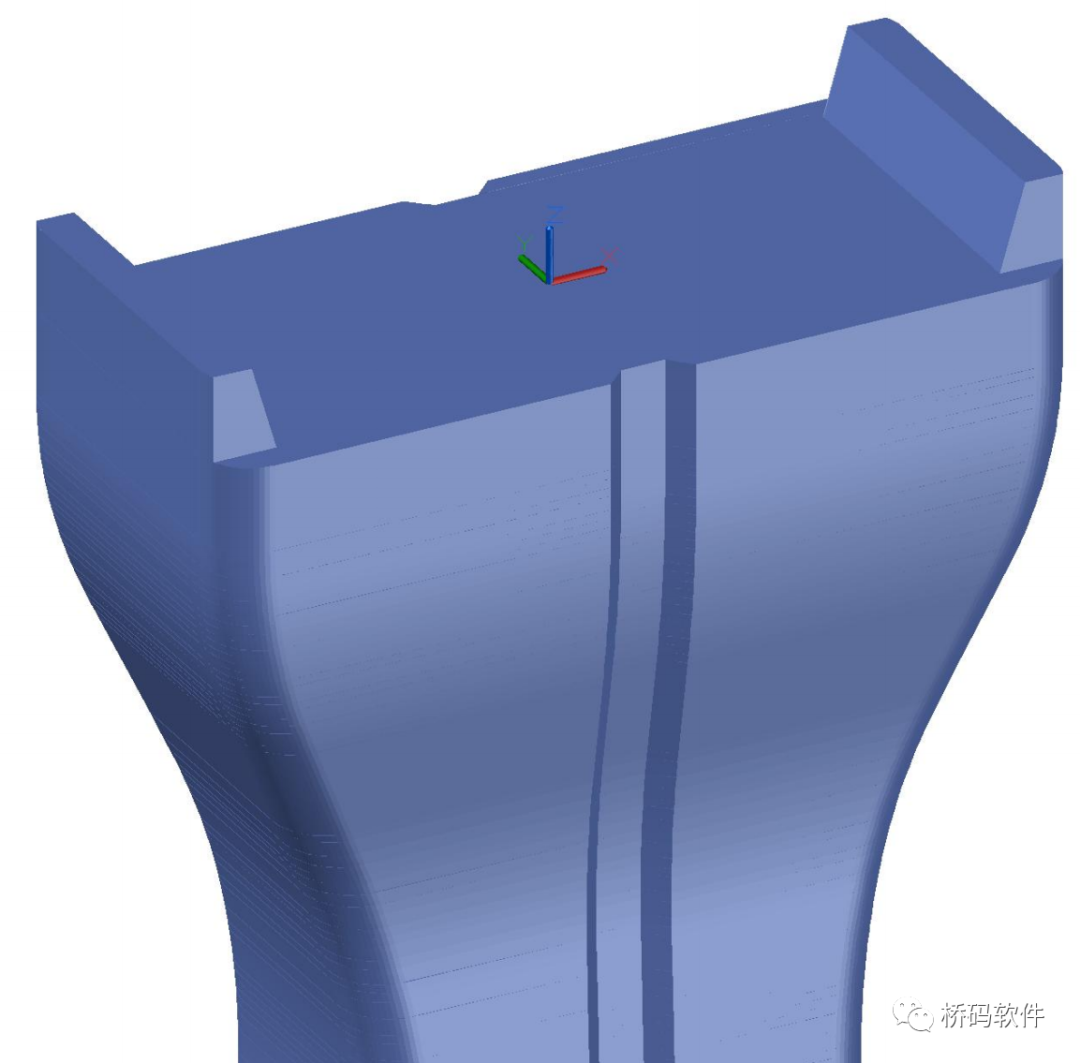

点击“绘3dFace” ,绘出桥墩结构三维模型
二、桥墩钢筋图

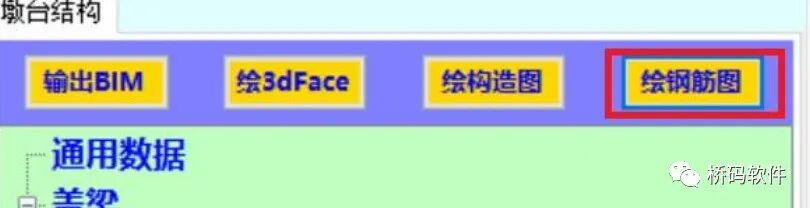

点击“绘钢筋图”出现以下窗体:

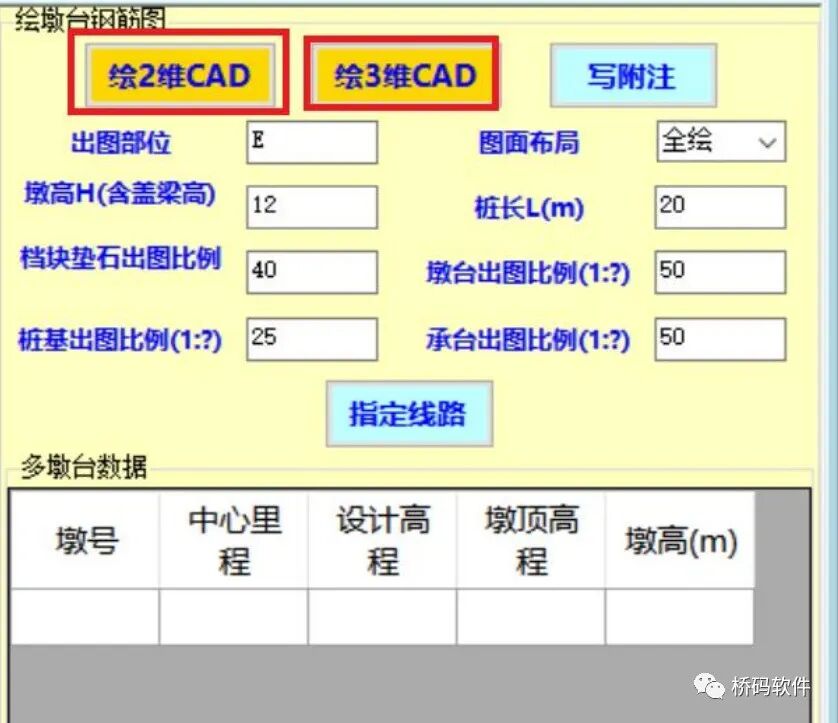

绘 2 维 CAD,绘出 2 维钢筋图
绘 3 维 CAD,绘出 2 维钢筋图
三、调整墩高,非常便捷的功能

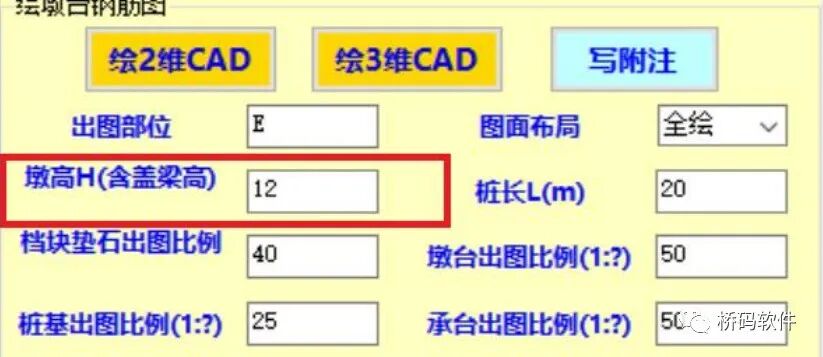

窗体数据输入完成以后,如果想调整墩高,不需要再回到窗体修改数据,只需要修改绘图窗体的墩高 H,如下图;
1、绘 3 维图形时,按实际高度绘出。
2、绘 2 维图形,如果墩高较高,软件绘自动断裂图面
四、CAD 版本
1、较低的 AutoCAD 版本无法正常显示三维图形,要求安装 AutoCAD2020 以上版本。

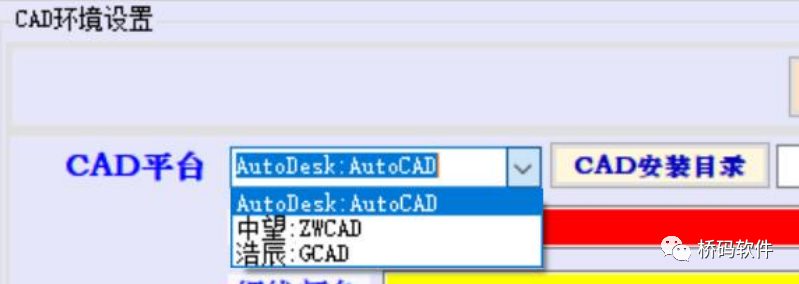

2、桥码软件支持国产 CAD,支持中望 CAD,暂时不能支持浩辰 CAD,因为没有得到他们的技术支持。在 CAD 环境设置中,用户可以选择中望 CAD
3、显示三维图形对电脑硬件要求比较高,建议安装独立显卡。高端显卡有RTX4090,RTX6000

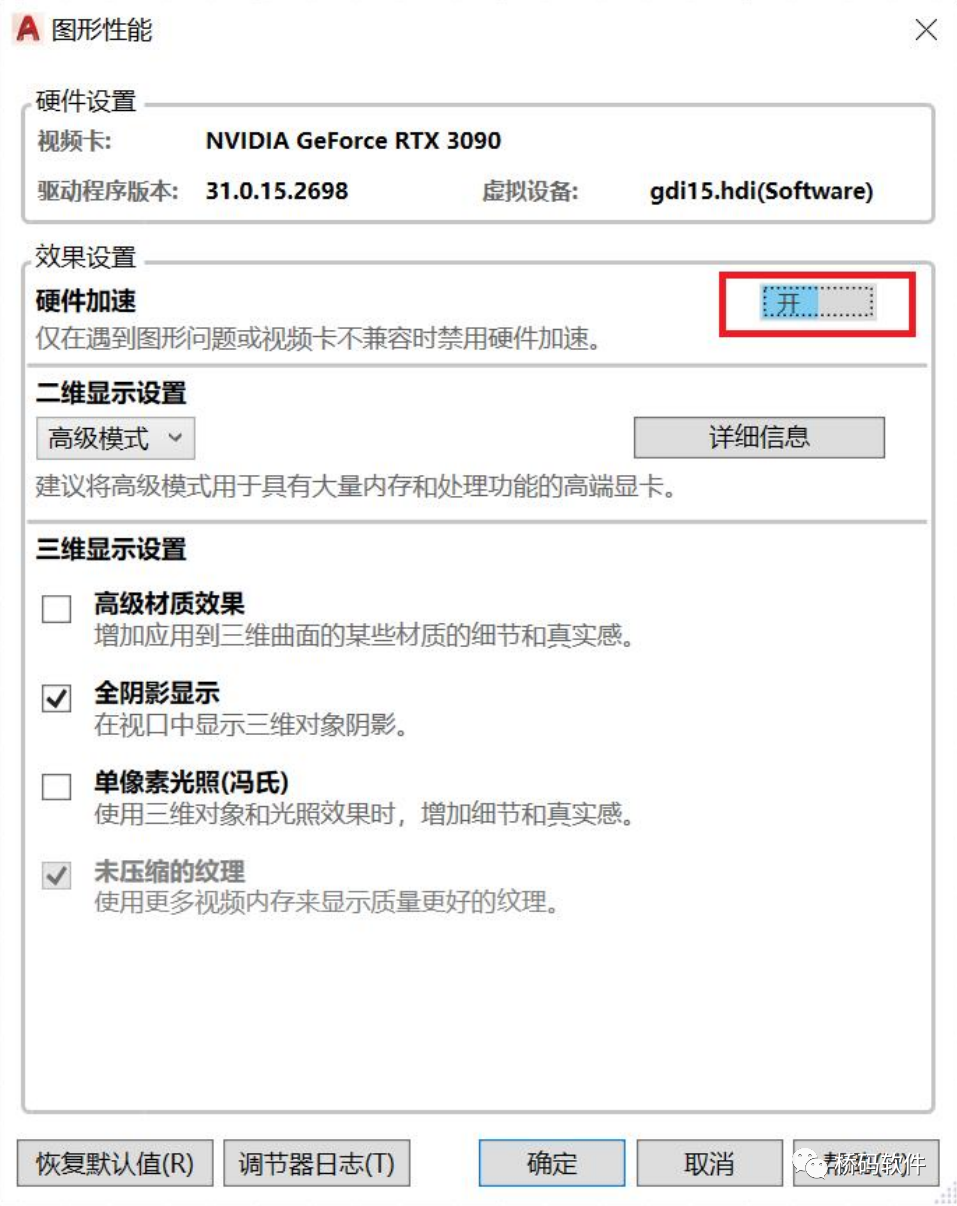

当 CAD 无法正常显示三维图形,命令行输入:graphicsconfig,修改以下窗体的选项,各选项的的含义参见 AutoCAD 帮助文件
1、如软件没有安装独立显卡,此窗体的调整没有什么效果
2、有独立显卡,关闭硬件加速,可能显示效果可能会更好。
来源:网络,如有侵权请联系删除。
