组合式空调箱换热段工作原理

知识点：换热段

来源：网络，如有侵权，请联系删除

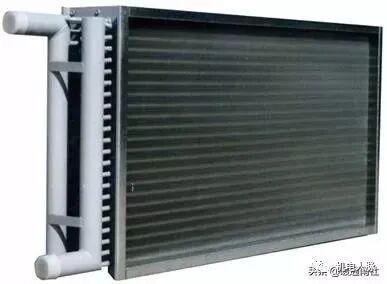

    表冷段（含热水加热段）、蒸汽加热段、电加热段表冷器是铜管穿铝翅片构成的冷冻水盘管，提供四排、六排或八排盘管，适用于各种冷量的要求。集水管最高处设排气阀，最低端设排水阀，在机组里需安装接水盘。组合柜用表面式换热器包括空气加热器和表面冷却器（表冷器）两类，空气加热器是用热水或蒸汽做热媒的，表冷器则以冷水做冷媒，组合式空调机组通常用的表面式空气加热器是热水盘管和蒸汽盘管，常用的表面冷式却器是冷水盘管。

      常用表面式换热器的种类，根据表面式换热器进行热、湿交换的流体介质不同可分为：表冷器、热水盘管、蒸汽盘管。

      表冷器：以冷冻水做冷媒（冷冻水通常7℃进水，12℃出水），通过传热管和翅片与空气进行热、湿交换，以达到对空气冷却降湿处理的目的。翅片为易于传热的铝片、铜片等，通常做成4排、6排和8排。

     热水盘管：以热水作为传热介质（冷热两用盘管热水通常60℃进水，50℃出水，单独加热盘管通常90℃进水，80℃出水），通过传热管和翅片与空气进行热交换，以达到加热空气的目的，翅片为易于传热的铝片、铜片等，通常做成2排、4排和6排。

     蒸汽盘管：以蒸汽作为传热介质，通过传热管和翅片与空气进行热交换，以达到加热空气的目的。 传热管为铜管、钢管和不锈钢管，翅片一般是铝片、铜片或不锈钢片，通常做成1排和2排。

     以上几种盘管中，热水盘管和蒸汽盘管与空气只进行显热交换，没有潜热交换，而表冷盘管则可以进行热、湿交换。
