知识点：分流集流阀

来源：网络，如有侵权，请联系删除

分流集流阀，是一种独立的液压器件， 用于将流体从单路按比例分至两个执行器中。 在反向模式下，阀门可将双 路的流体合并为单路。

分流阀：不论载荷大小，能使同一油源的两个执行元件得到 相等流量 的为等量分流阀或同步阀；得到 按比例分配流量 的为比例分流阀。

分流阀由两个固定节流孔、两个可变节流口、阀体、阀芯和弹簧等组成，如下图所示。阀芯的中间台肩将阀分成完全对称的左右两部分。关注公众号“液压说”，获取更多液压知识。

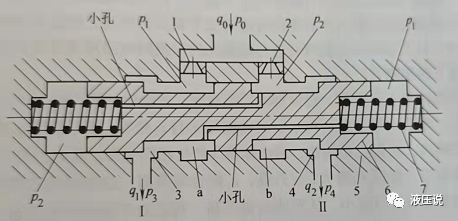

分流阀结构图

1、2固定节流孔，3、4可变节流口，5阀体，6阀芯，7弹簧

液体进入分流阀进口时， 它会经过每个互连的阀芯中的孔口。经过孔口的流体形成压降， 将两个阀芯互相拉开，流体会流到两个分流支路出口处。流体分配（如 50-50、 60-40、 66-33 等） 由两个阀芯上的孔口大小决定。

集流阀：作用与分流阀相反，使流入集流阀的流量按比例分配。

分流集流阀：兼具分流阀和集流阀的两种功能。流体集流后就会通过两个集流支路进口进入阀门。穿过孔口的压降会将两个阀芯拉到一起。合到一起的流体就会流过集流阀出口。

分流集流阀也称速度同步阀， 主要应用于双缸及多缸同步控制液压系统中。

通过实现同步运动的方法很多，但其中以采用分流集流阀-同步阀的同步控制液压系统具有结构简单、成本低、制造容易、可靠性强等许多优点，因而同步阀在液压系统中得到了广泛的应用。
