给排水图纸避坑指南：90%新人混淆的FL/WL符号，一文讲透+避错案例

来源：马伯用

一、图纸构成与基础符号速查

给排水图纸是建筑设计中至关重要的技术文件，包含平面图、系统图、详图及设计说明等。要准确解读，需掌握以下核心符号与图例：

1. 管道代号与线型

 管道类型标识：

   J：给水管（高区G、低区D）

   W：污水管，**F**：废水管，**Y**：雨水管

   XH：消火栓管道，**Z/ZP**：自动喷淋管道

   PY：压力排水管，**N**：冷凝水管

 线型含义：

   粗实线（b）：供水管线或设备轮廓

   虚线：回水管或被遮挡管道

   波浪线：软管或断开界线

2. 设备与阀门图例

 阀门：

   闸阀（矩形符号）、止回阀（带箭头）、减压阀（标注压力方向）

   安全阀、疏水器、过滤器等需结合图例表查询

 卫生器具：

   蹲便器、盥洗盆、地漏等采用标准化图形（如半圆形代表弯头）

二、核心识图要素解析

1. 标高标注规则

 室内标高：相对标高（以±0.00为基准），标注至小数点后三位

   压力管道（如给水管）：标注管中心标高

   重力流管道（如排水管）：标注管底标高

 关键节点标注：管道起止点、变坡点、交叉点必须标注标高

2. 管径与流向标识

 管径表示：

   DN：镀锌钢管/铸铁管公称直径（如DN50）

   D×壁厚：无缝钢管（如D108×4）

   d：混凝土/陶土管内径（如d380）

 流向箭头：标注在管道中心线，坡度符号需与管径位置对应

三、分步识图教程

步骤1：平面图与系统图对照阅读

 平面图：展示管道平面布局，立管位置通常在管井或墙角（用圆圈标记WL、FL等）

   案例：某办公楼平面图中，WL-1（污水立管）位于卫生间东侧墙边，连接各层蹲便器支管。

 系统图：45°轴测图展示立体结构，需注意立管编号与平面图对应

   案例：系统图中WL-1从地下层污水池开始，经立管垂直上升，每层通过横支管连接卫生器具。

步骤2：关键节点详图解读

 检查井：标注直径符号（需区分井口与井底尺寸）

 管道连接：如异径管、法兰接头，需结合材料表确认施工工艺

四、实战案例分析

案例：某商业综合体给排水图纸解析

1. 给水系统：

    引入管J-G-1从市政管网接入，管径DN200，标高-1.50m

    经水泵房加压后分高区（G）、低区（D）供水，立管GL-1~GL-3沿管井布置

2. 排水系统：

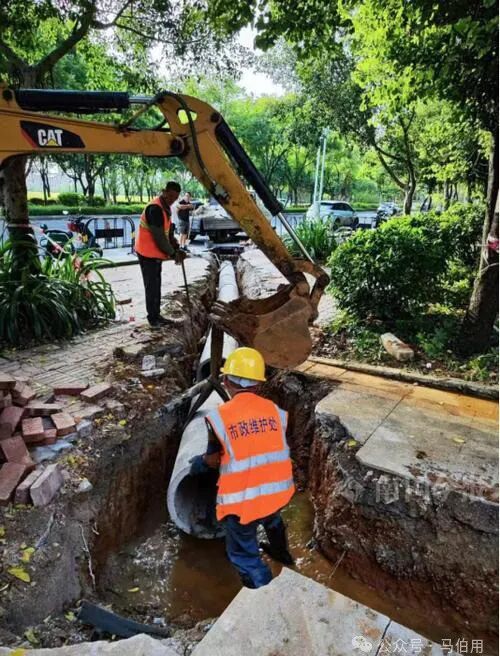

    污水管WL-1从地下厨房出发，坡度0.5%，经水平干管汇至室外化粪池

    雨水管YL-1屋顶集水，通过立管下引至地面雨水口，管底标高随坡度变化标注

五、常见误区与进阶技巧

1. 易错点警示

 符号混淆：例如FL（废水立管）与WL（污水立管）功能不同，不可混用

 标高遗漏：排水管未标注管底标高可能导致施工倒坡

2. 效率提升工具

 图例速查表：打印常用符号对照表（如GB/T 324-2008标准）

 软件辅助：使用天正给排水CAD插件自动生成系统图

掌握给排水图纸的核心符号与识图逻辑，需结合理论学习和实践操作。建议初学者从简单项目入手，逐步积累对管道走向、标高变化和设备连接的直观认知。更多细节可参考《房屋建筑制图统一标准》及《给水排水设计手册》。
