暖通设计CAD图层正确设置步骤分享！手把手教会你

暖通专业的设计根据设计内容的不同，涉及的内容差异较大，比如，住宅、公建，南北方项目，是否采暖、空调及空调系统形式；限于本标准的篇幅，本节内容以民用建筑供暖、通风、空气调节设计内容为基础为范例，现行国家制图标准为GB/T50114-2010，以此为依据，结合平时有利工作方法及所使用的制图软件，本着标准、美观制图的原则，制定本专业制图标准范例。

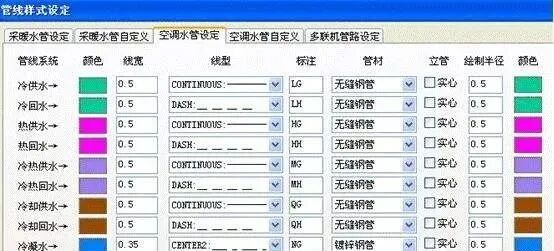

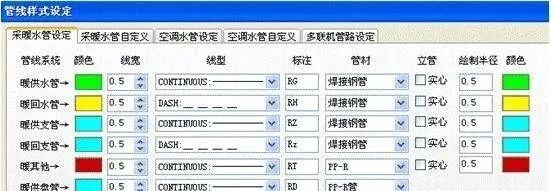

（1）水管管线

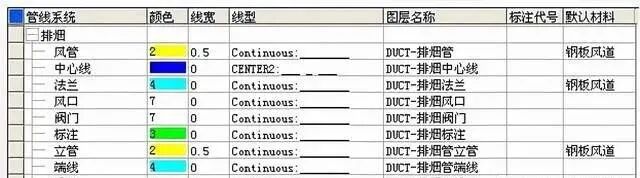

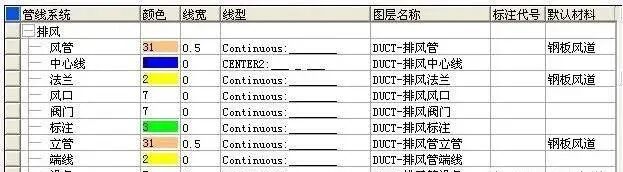

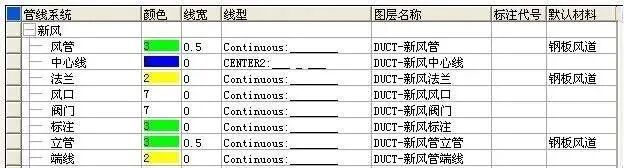

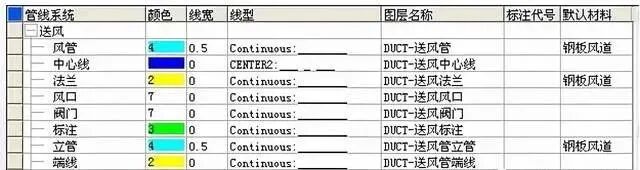

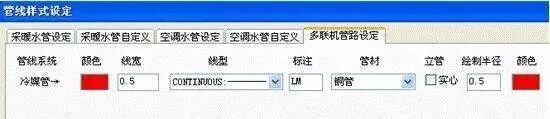

（2）风管管线

注：采暖、通风、空调设备线宽均设定为0.35。ns

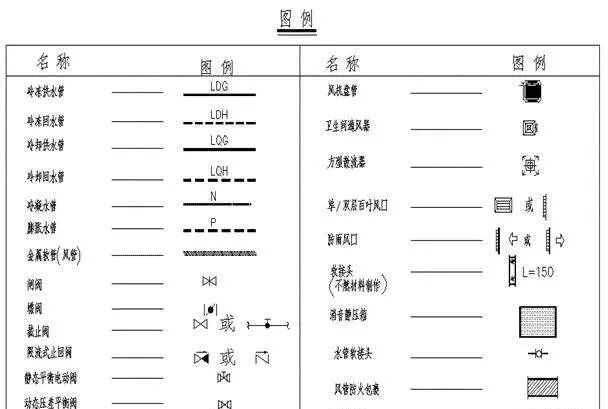

图例范例：

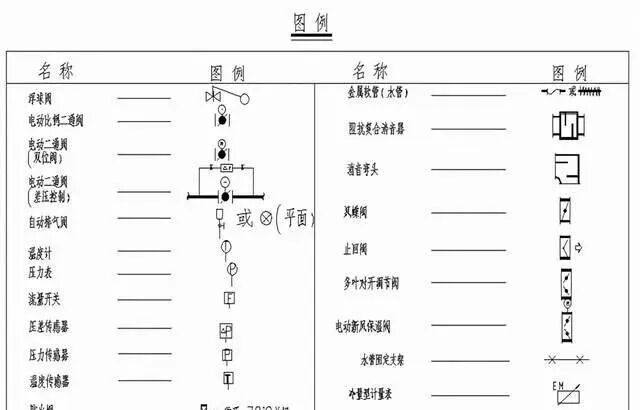

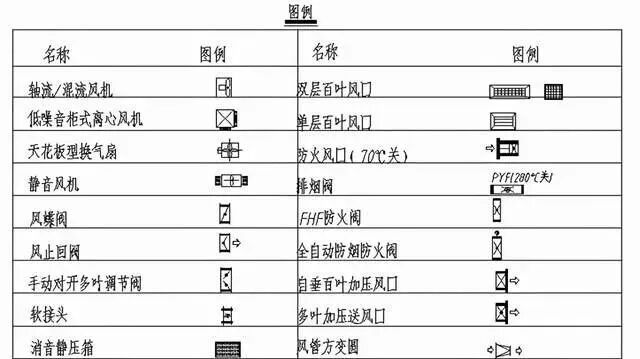

暖通专业图例范例：

专业表达：

暖通专业的设计图主要采用平面图、系统图、原理图、详图方式表达，专业标注在管径、标高等标注内容中也有一些自身的习惯要求。具体形式除遵守国家相关制图标准外，根据软件提供按设计单位习惯定制的具体表达方式。

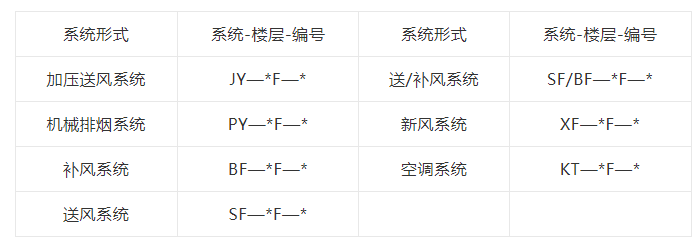

系统编号范例：

注：第一个*为楼号，第二*为编号，例如1层排烟系统1，表示为PY-1F-1。
