虚梁、虚板的应用

在广厦软件中，部分情况下工程师建模需要用到虚梁虚板，但不少用户都想了解，“什么情况下指定虚梁虚板更合适呢？”“和普通的梁板相比，虚梁虚板的配筋会有什么不同？”

带着这些疑问，本期小编来介绍介绍虚梁和虚板。

虚梁和虚板指的是实际不存在，但是建模时需要的梁板，它们没有刚度，仅起到传递荷载或划分单元的作用。

在图形录入中，虚梁指B=0，H=正常高度（如400、500等）的梁；虚板指B=0的板。若是在GSRevit中建模，则虚梁B=1，H=正常高度；虚板B=1。

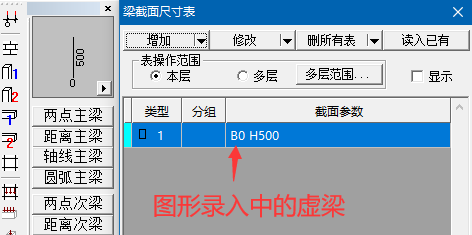

图1 图形录入中的虚梁尺寸设置

图2 GSRevit中的虚梁尺寸设置

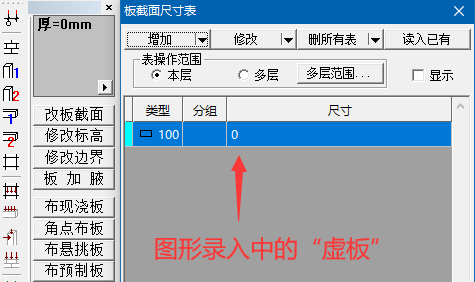

图3 图形录入中的虚板尺寸设置

图4 GSRevit中的虚板尺寸设置

当在上部结构建防水板时，如果实际情况中防水板是需要布置实梁来承担和传递荷载的，那么我们在模型中可以直接布置实梁。

如果实际情况的防水板没有梁，且要考虑防水板的变形，则可以指定虚梁，且将板指定成壳单元。而壳单元的板需要单元剖分后进行有限元计算，如果防水板较大，程序进行单元剖分时所花费的时间会更多，有时会出现无法剖分的情况，因此我们可以通过布置虚梁将防水板划分成较小的板块。

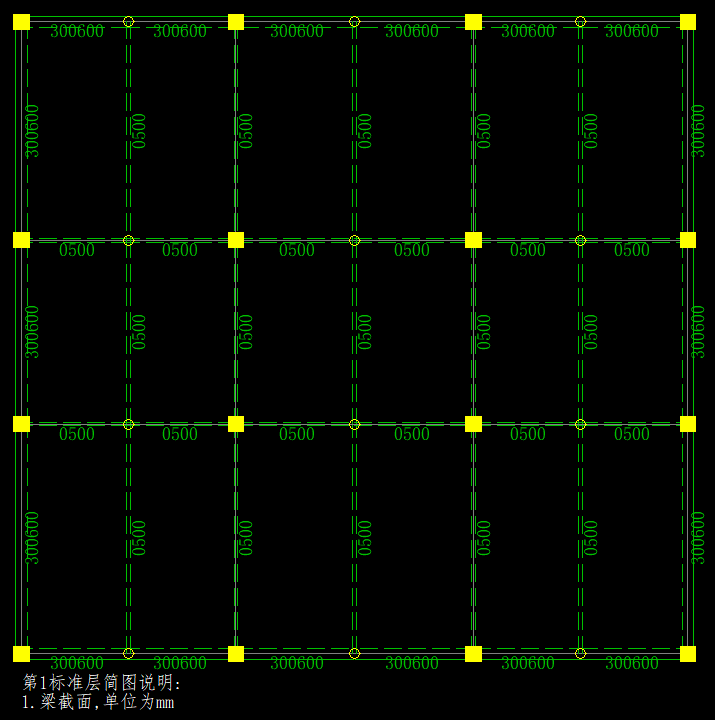

图5 虚梁划分防水板示意图

对于悬挑板而言，若悬挑处实际无悬挑梁，由于在软件中布置板需要闭合空间，此时也可以布置虚梁来使空间闭合，再布置板。需要注意的是，刚性板无法将荷载传递给虚梁，因此在悬挑板导荷一端应采用实梁。

2023年3月3日后的广厦版本（V24.0版本及以上），有直接布置悬挑板的功能，该功能也是软件自动将悬挑板周围布置虚梁来实现。若想改为实梁，可采用改梁截面命令进行修改。

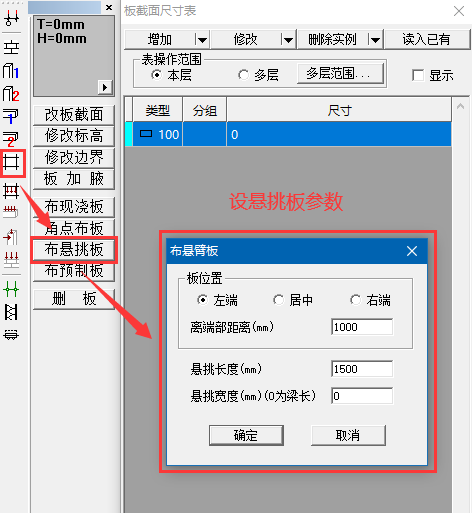

图6 “布悬挑板”命令

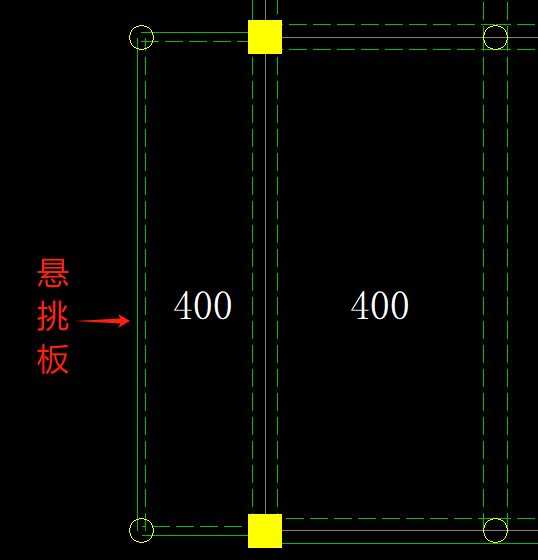

图7 悬挑板布置效果

无梁楼盖通常是由板和柱组成的结构，实际情况是没有梁的。

从软件建模（要建板必须有闭合区域）以及程序计算（单元剖分）的角度上看，我们都必须建梁。此时我们可以采用虚梁来建模，虚梁划分后的板需指定成壳单元以便导荷及变形计算。

在上部结构建锚杆时，为了使锚杆充分发挥其作用，需布置在板的受拉处。

此时我们先将板指定成壳单元，让板充分变形，在图形方式的板壳结果中查看板发生受拉的位置。

接着回到建模界面，在对应位置处布置柱子以模拟锚杆。

为准确定位以及使板划分合理，我们可以采用虚梁来划分板块，并在虚梁交点处布置柱子。

①对于板上需要布置线荷载、集中力，且不需要实梁来承担荷载时，可以在板上布置虚梁，将荷载加在虚梁上，以此模拟板上线荷载或集中力的作用。此时板需要指定为壳单元，否则虚梁上的荷载无法正常传到板上。

②当楼梯采用滑动支座，楼梯本身对结构无法产生支撑，而需要考虑楼梯荷载时，我们可以在楼梯间位置布置虚板，将楼梯自重及荷载添加到虚板上进行模拟。

（温馨提示：现全国所有地区都需要进行抗震设计，且要求抗震设计必须考虑楼梯刚度影响，因此一般情况下楼梯要建入模型，而不采用虚板导荷的方式。）

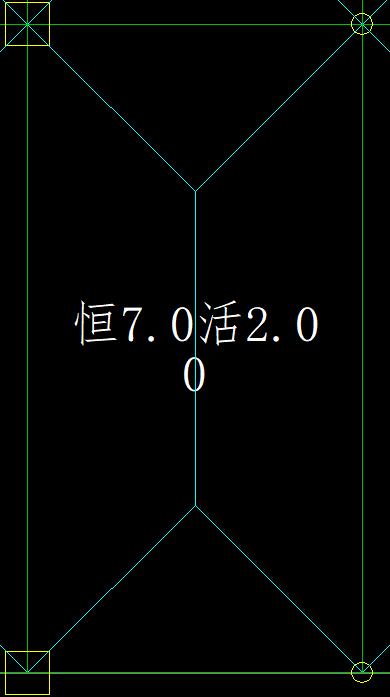

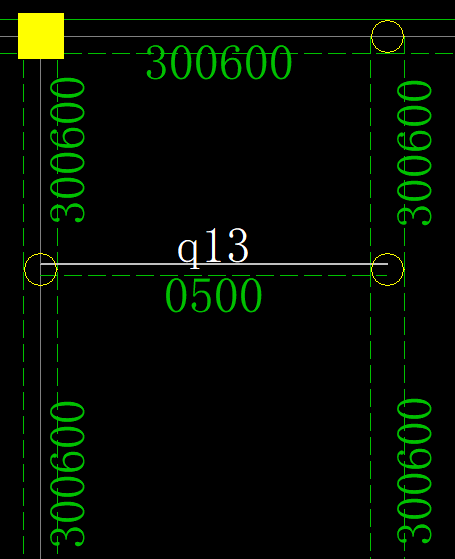

图8 板上线荷载（虚梁）

图9 虚板上布置“楼梯荷载”

对于虚梁虚板本身而言，因为实际不存在、无刚度，所以软件没有输出配筋。

而虚梁所划分的板需要指定为壳单元，用户需自行根据图形方式里的板壳结果进行配筋并手工绘制施工图。

虚梁和虚板都是实际不存在，但因建模需求而布置的构件。

对于在上部结构建防水板、悬挑板、无梁楼盖、锚杆等情况均可按需求建虚梁或虚板。

小 结

1. 上部结构建地梁需单独作为一个结构层，总信息设置参数时也需考虑到地梁层。地梁的计算长度取到柱中线，软件未自动考虑地基土反力对地梁的影响。地梁不作为基础使用，仅起联系竖向构件的作用。

2. 基础部分使用弹性地基梁命令布置地梁，计算长度取到柱边，软件已自动考虑地基土反力对地梁的影响，可作为单独的基础或和其他基础联合布置。
