想要真正的对光纤布线这块有彻底的认识,必须要弄懂光纤接头的用法。本期我们就以最直接的方式,彻底弄懂光纤接头,后面在项目中再也不会弄错。
光纤接头主要作用是连接光纤,将光信号从一根光纤传输到另一根光纤。
光纤接头的术语叫光纤连接器,含有四个基本的组成部件:插针(插芯)、连接器体、光缆、连接装置。

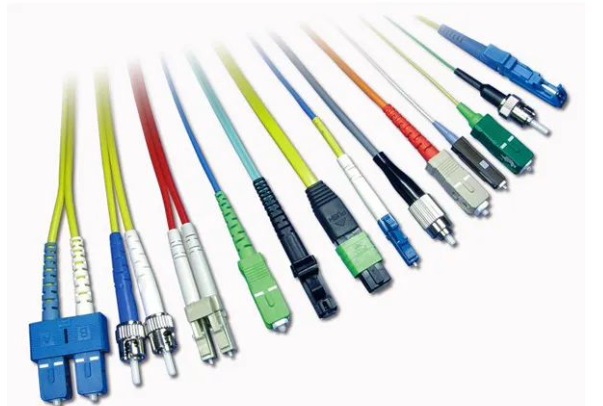

按连接头的结构可分为:FC、 SC、ST、LC、MT -RJ、MPO /MTP、MU、DIN 、E2000、SMA 、BICONIC 、D4等。
看了这么多是不是头都大了?真正需要熟悉的只有四种:FC、 SC、ST、LC。
认识了这四种(划重点),在现实中就够用了。
我们来看下是哪四种:
1、FC :圆型,带螺纹(配线架上用的最多)
FC型 螺纹连接

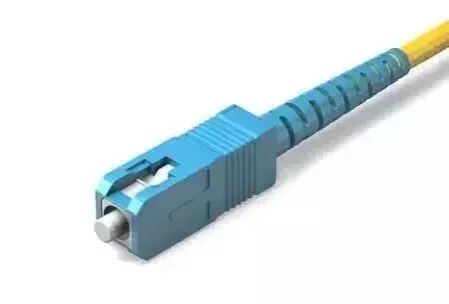

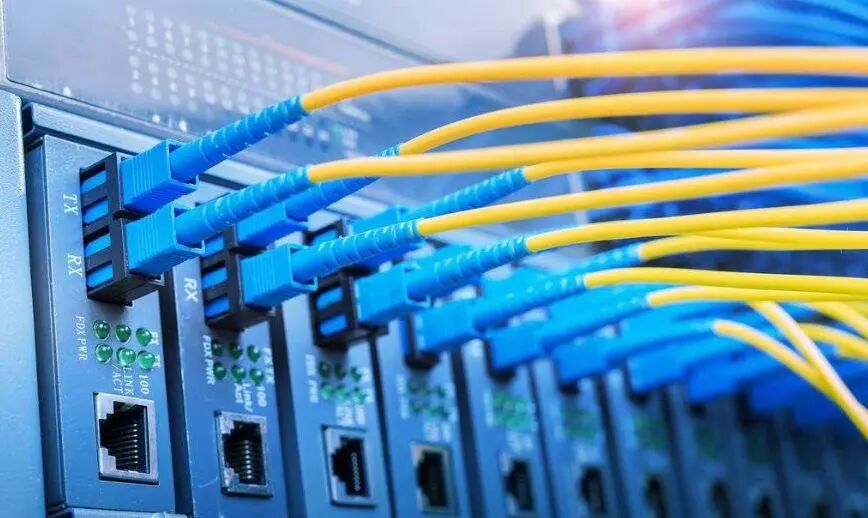

SC:方型(大),卡接式(路由器交换机上用的最多)
SC型 大方头

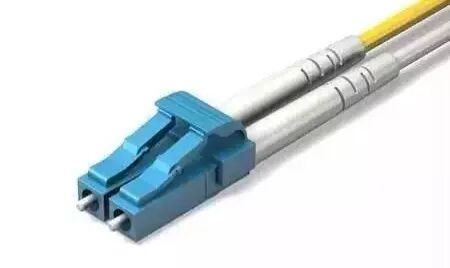

LC:方型(小),卡接式,比SC型的个头小(用于路由器、交换机、光模块)
LC型 小方头

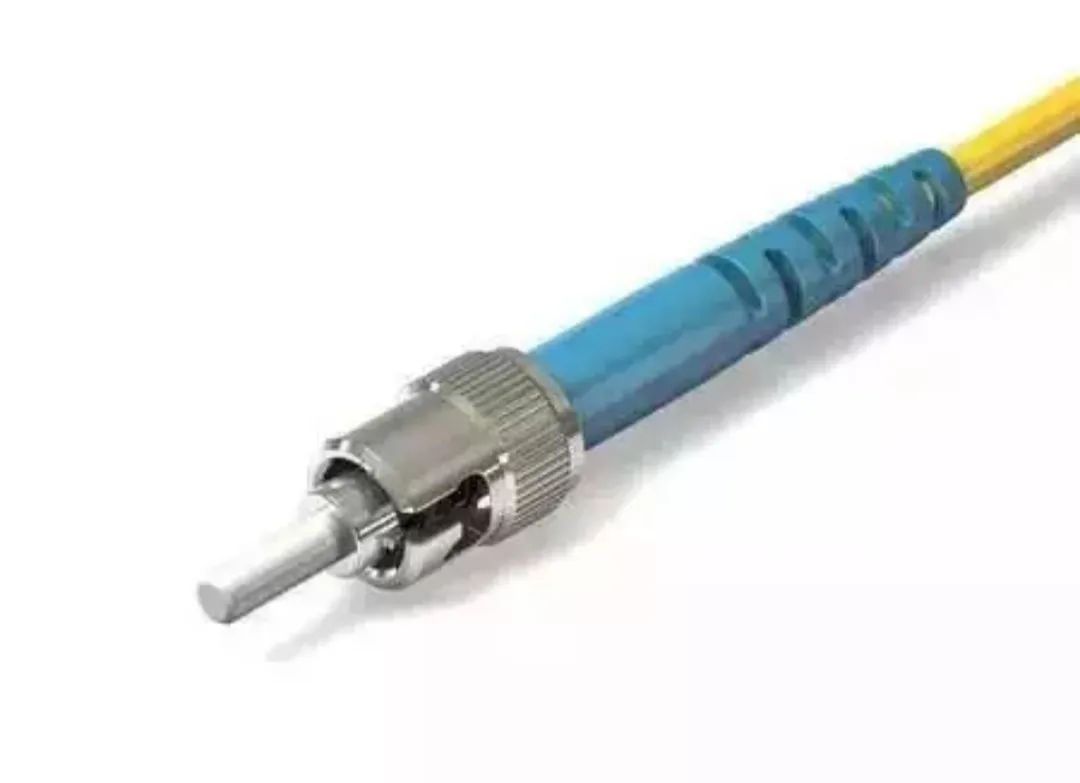

ST:圆型,卡接式。(常用于光纤配线架、光纤盒)
ST型 卡扣连接
小结一下:

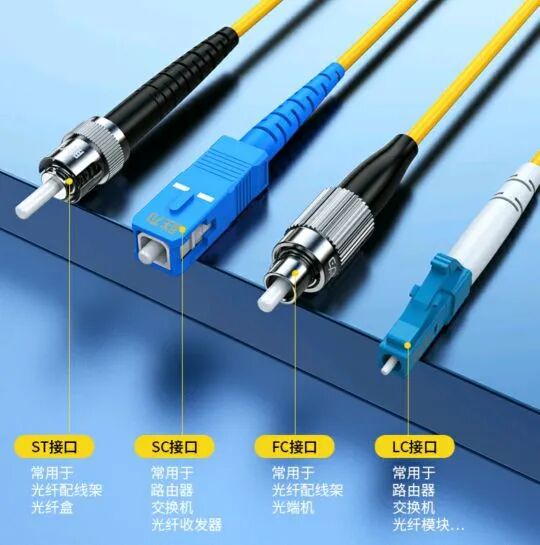

这四种类型及其适用范围如下图。
项目中,真正需要熟悉的只有四种:FC、 SC、ST、LC光纤接头。
提到这里,大家有没有想过,光纤接头与光模块的区别在哪里?这个很多朋友在使用中,都有这样疑问,我们接着说。
使用光纤,必定离不开光模块。
光模块的作用就是发送端把电信号转换成光信号,通过光纤传送后,接收端再把光信号转换成电信号。

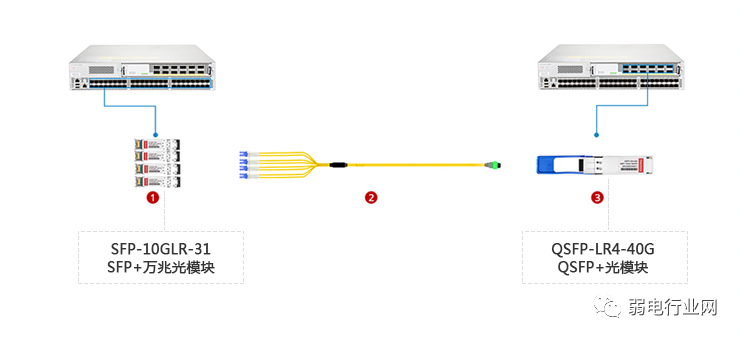

光模块的发送端把电信号转换为光信号,接收端把光信号转换为电信号。光模块按照封装形式分类,常见的有SFP,SFP+,SFF,千兆以太网路界面转换器(GBIC)等。
SFP,用于10G bps的以太网的光纤通道,应用广泛。
回到上面问题:光纤接头与光模块的用途区别?
光模块:是交换机与其他器件之间传输信号的载体。
光纤接头:是转换短距离和长距离光信号的光电转换设备。
光模块主要用于汇聚交换机、核心路由器等网络通信设备,光纤接头主要用于网络因网线无法覆盖的远程远距离网络需要光纤光纤入户扩展信号传输。
那弄懂了上面的两个问题后,那么在项目中是如何测光纤断点的呢?我们接着看。
测光纤断点,需要光纤打光了。
激光笔打光有两个作用,一是测光纤是否断开,对面如果能看到光就证明物理链路是通的,中间没有断点,光纤就是OK的;二是用于寻线。那么多线,怎么知道哪根是哪根,其实很简单,打光后哪个亮哪个就是要找的线。
