市政道路工程围挡、交通疏导、人行便桥等安全防护安全生产标准化图册

1、施工围挡

1.施工现场应实行封闭管理，并采用牢固、稳定、整洁的硬质围挡。市政施工围挡高度应≥1.8m、地铁施工围挡高度为2.8m。

2.占道施工的围挡上端应设警示红灯，距离交通路口20m范围内占据道路施工设置的围挡，其转角处0.8m以上部分采用通透性围挡，并采取交通疏导和警示措施。

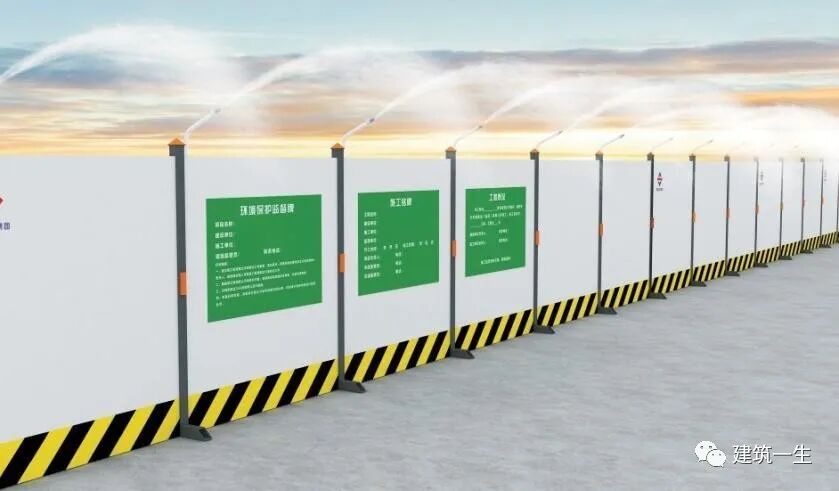

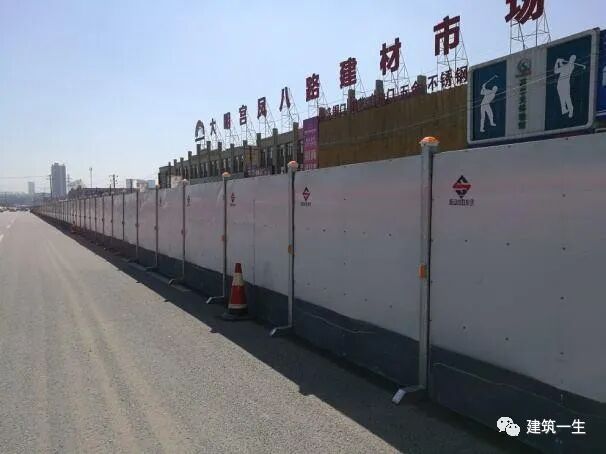

施工围挡（1）

施工围挡（2）

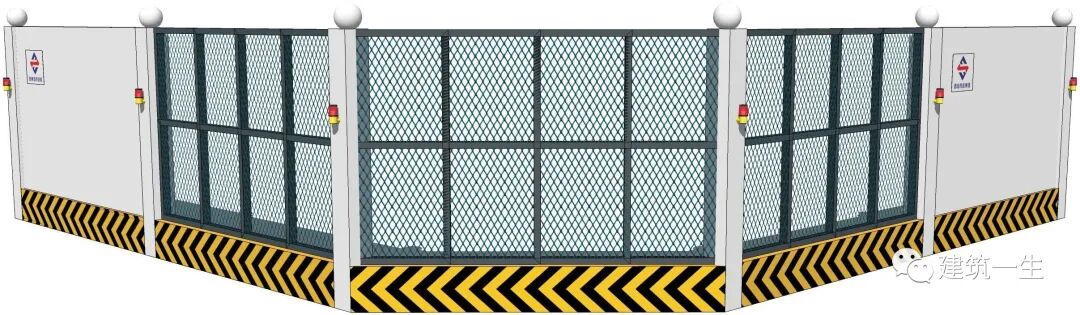

转角处通透性围挡（1）

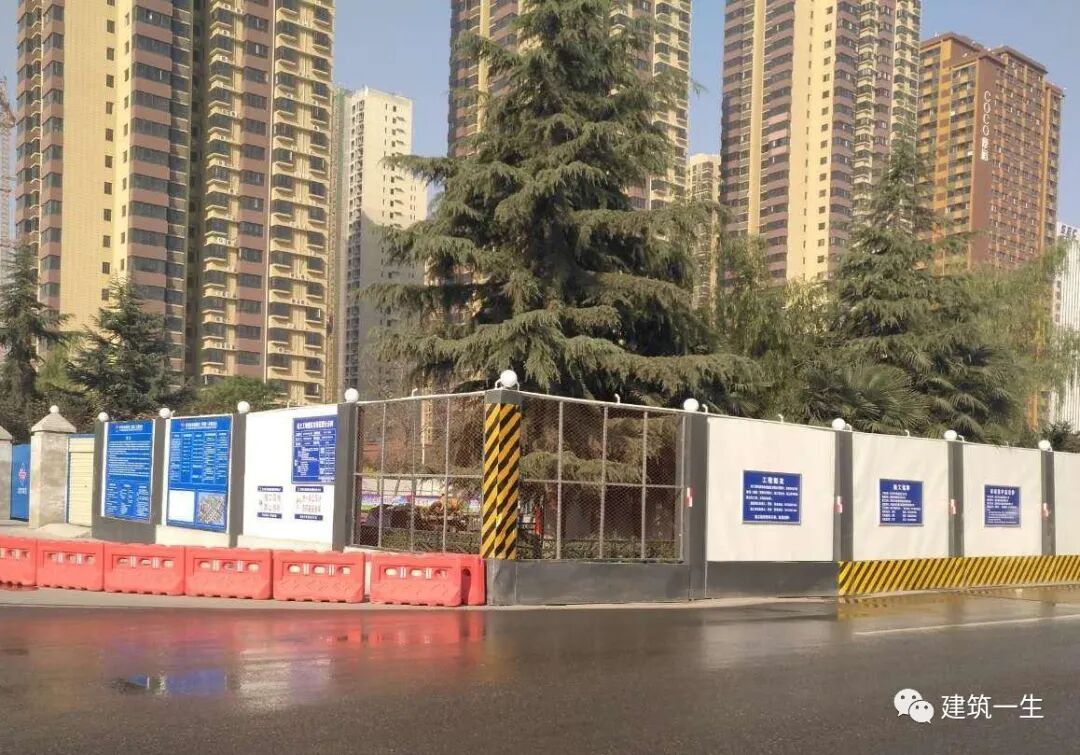

转角处通透性围挡（2）

2、交通警示及疏导

1.城市主干道对交通影响较大的市政基础设施工程，应制定详尽的、可操作性强的交通组织导向方案及应急预案。

2.在施工现场的起止点以及对车辆、行人安全有影响的位置，必须设置警示灯。

3.围挡的迎车方向应采取交通疏导和警示措施，不允许将围挡设置成90°，临街或处于城市主干道应将围挡设置为圆弧形并设立提示牌，距离围挡外侧1.2m处设置警示锥，以便机动车及非机动车（行人）分流行驶。

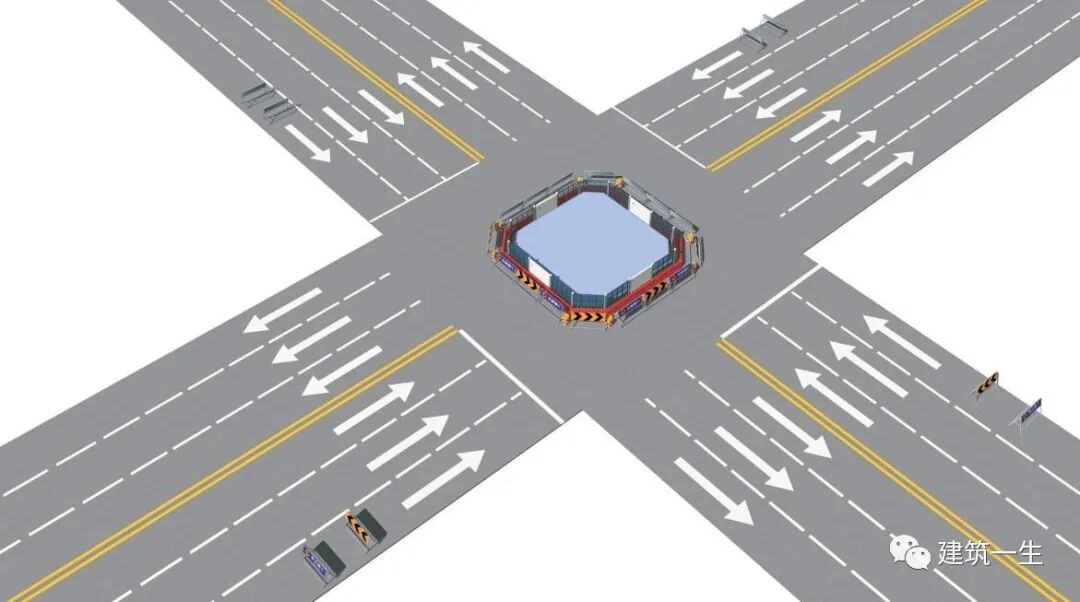

十字路口交通警示

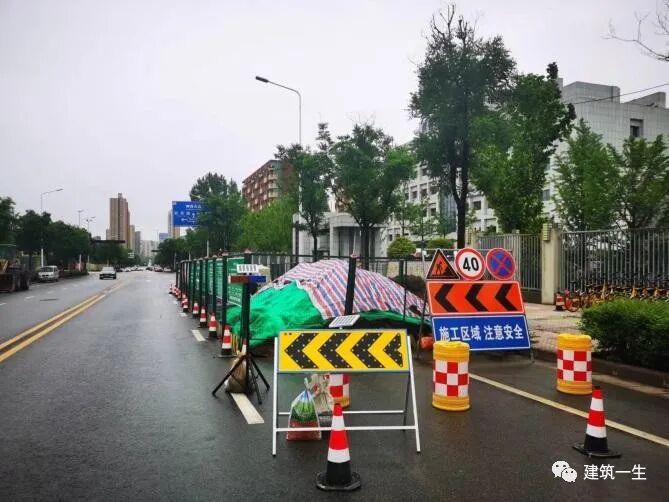

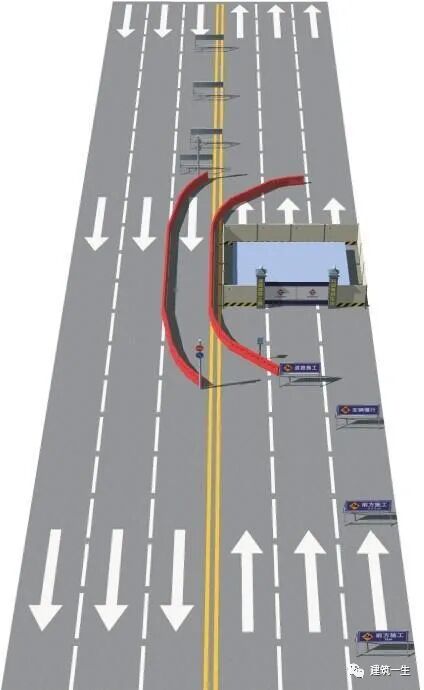

主干道交通疏导

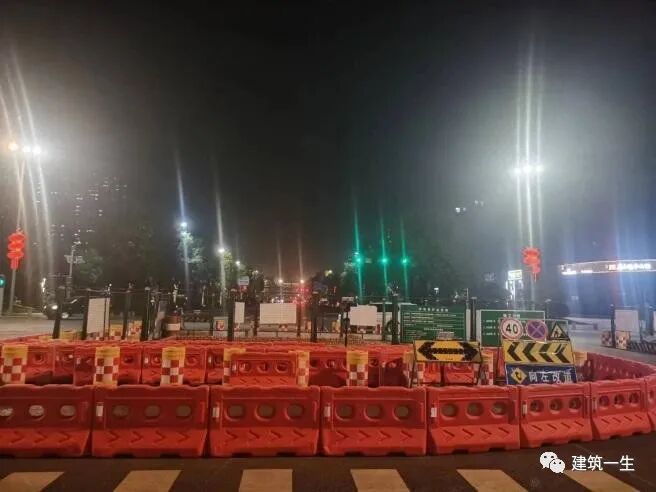

交通警示

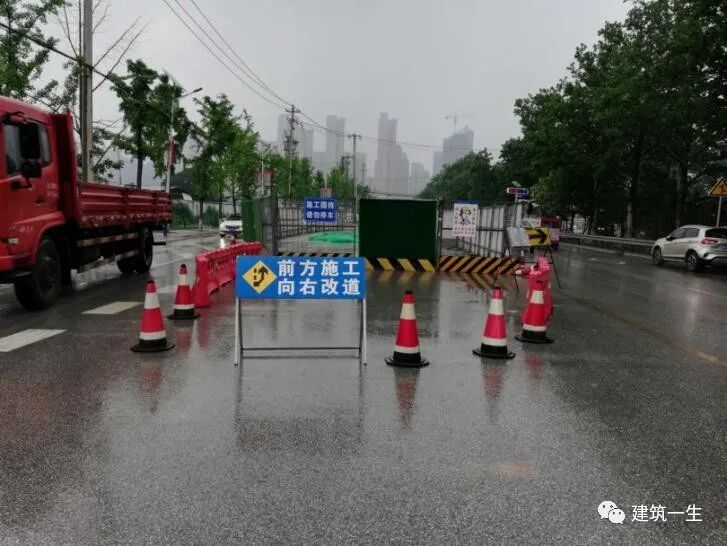

交通疏导

3、出入口

1.大门尺寸为高2.2m，宽4m，大门两边设立柱，高度为2.6m，截面为0.7m×0.7m。

2.七牌一图设置在主要出入口位置，保证醒目、美观。七牌一图包括：企业简介、工程概况牌、消防保卫牌、安全生产牌、文明施工牌、项目部组织机构，施工现场平面图、环境保护牌。

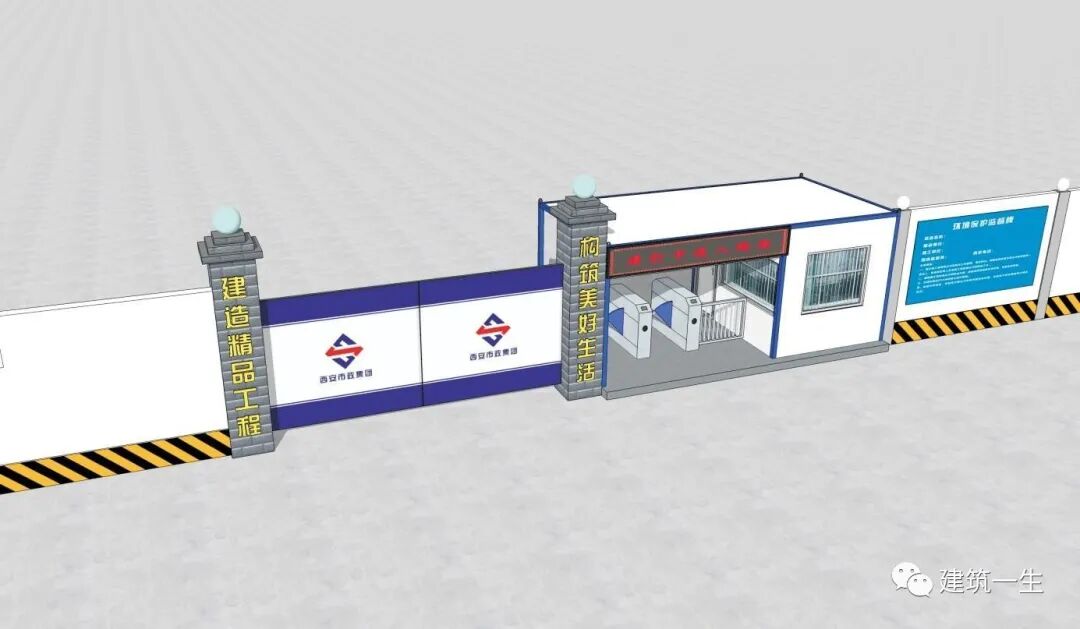

出入口大门

七牌一图

4、场内便道

1.施工便道宽度根据现场情况及需要，应充分考虑车辆转弯半径的要求。垫层应用碎石或3:7灰土分层夯实，并考虑路面放坡。路面应向两侧放坡，道路两边设置排水沟，排水沟坡度≥0.5%为宜。

2.车辆出口应设置车辆冲洗设施，采用三联全自动洗车机，冲洗水经排水沟汇集到三级沉淀池，经沉淀后进行循环冲洗使用。

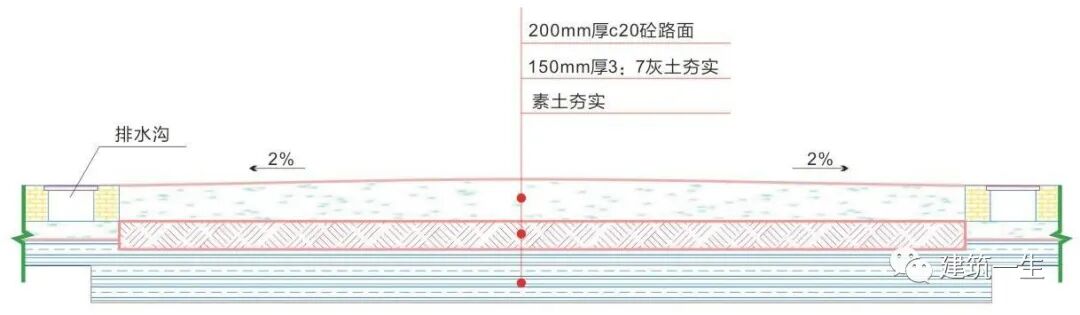

场内施工便道

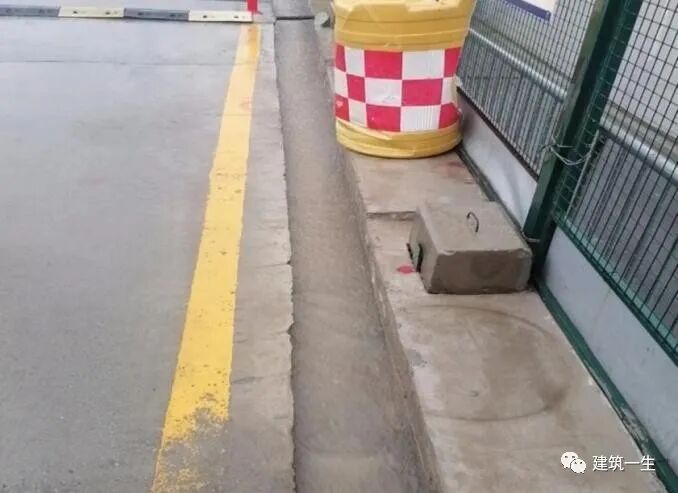

排水沟

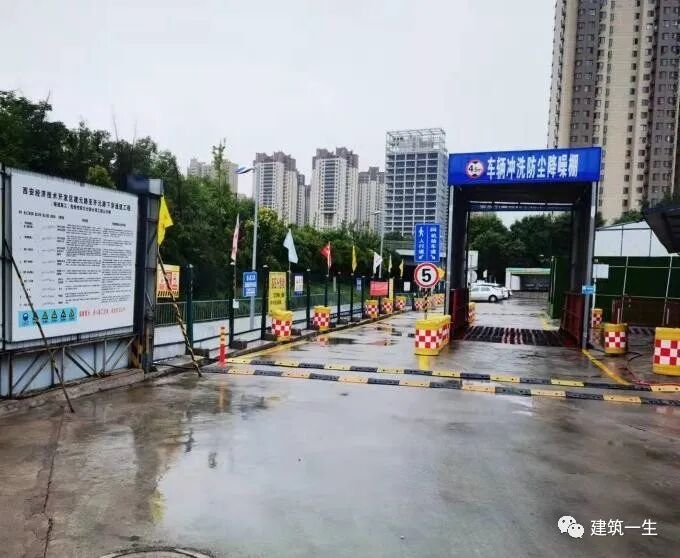

车辆冲洗设施（1）

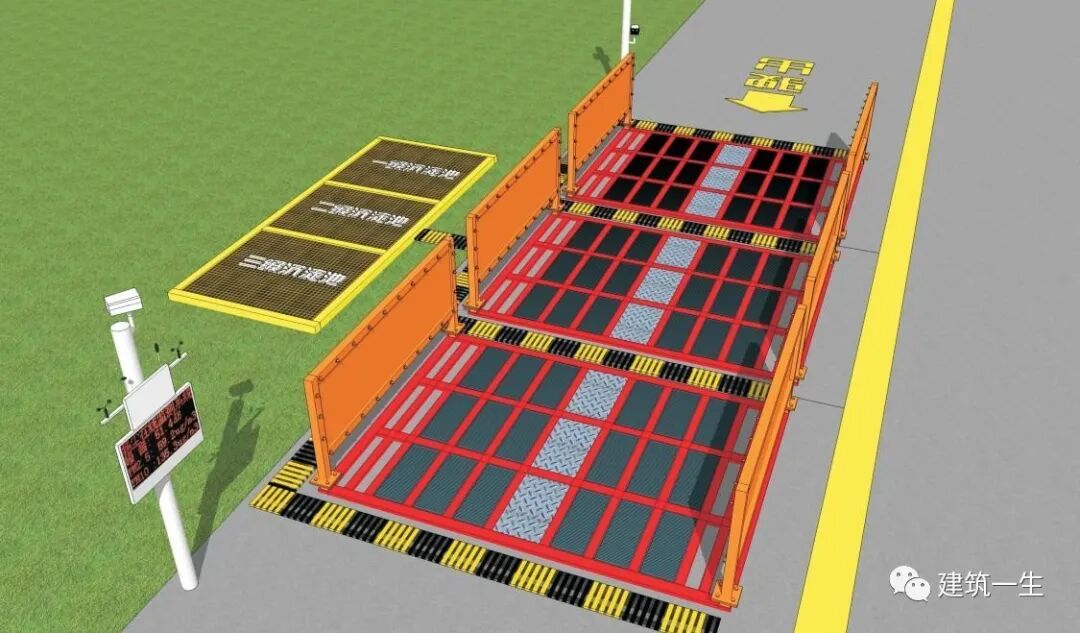

车辆冲洗设施（2）

5、人行便桥

1.沟槽跨度＜2m，根据需要设置简易行人便桥，便桥可采用钢板、木板搭设。根据施工现场情况，采取加固措施，确保便桥稳定牢固。

2.定型式便桥应用于宽度＜4m的沟槽或基坑上，便桥安装施工前，要根据现场情况对沟槽或基坑边坡进行处理，保证边坡稳定。采用角钢、钢管等焊接框架，桥面铺钢板，两侧必须设置≥1.2m的坚固防护护栏。便桥根据要求设置限载、限重标志以及警示标志。

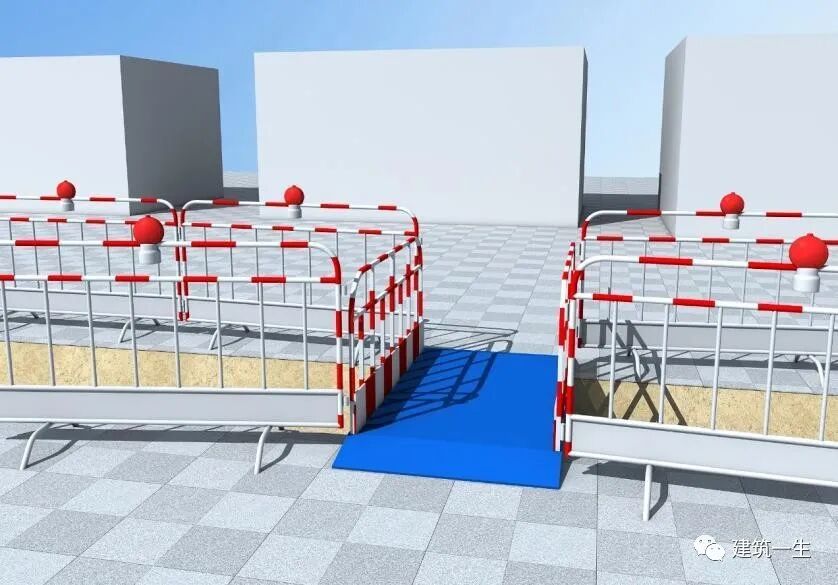

简易式行人便桥

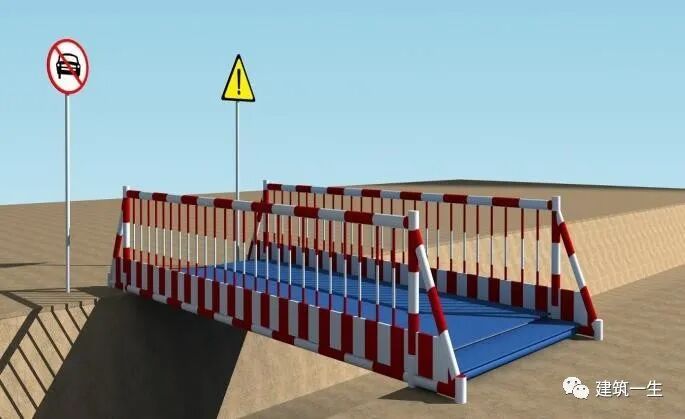

定型式行人便桥

6、路面施工

1.临时性道路分隔、局部维护阻拦、人流引导隔离，可使用灵活性强的水马或黄马杠移动式防护栏杆围挡。

2.防护设施宜采用定型化、拼装式周转使用设施，在现场组装。

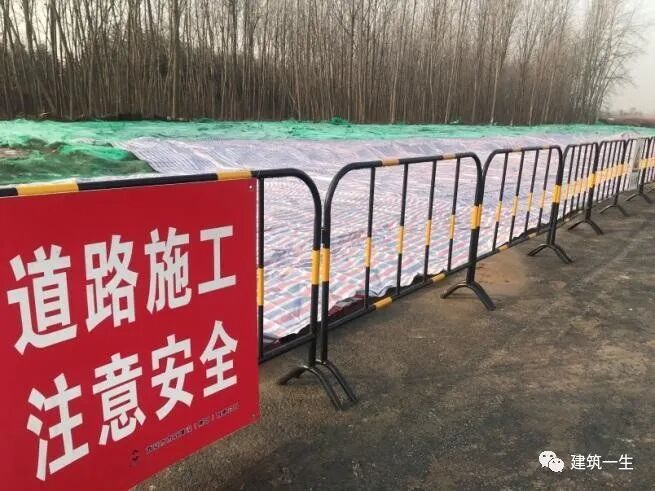

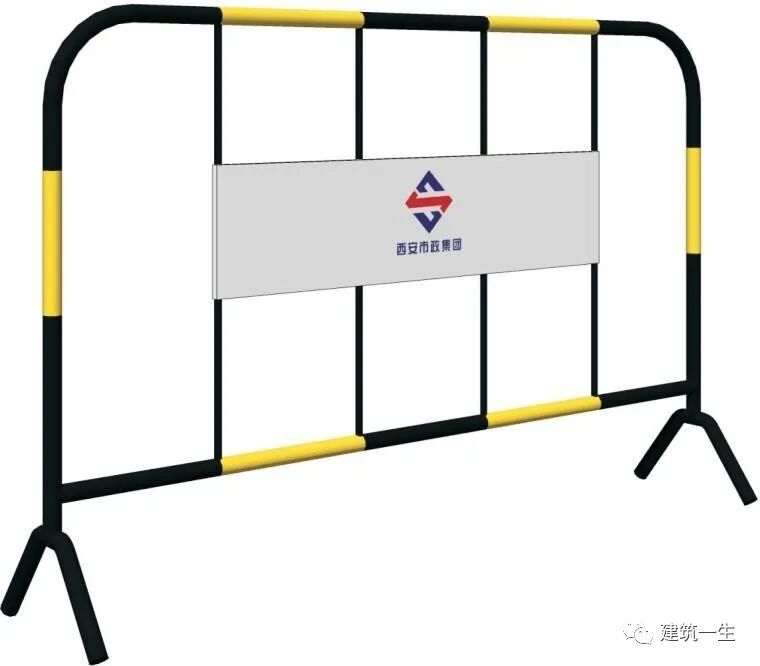

黄马杠移动式防护栏杆

黄马杠移动式防护栏杆围挡

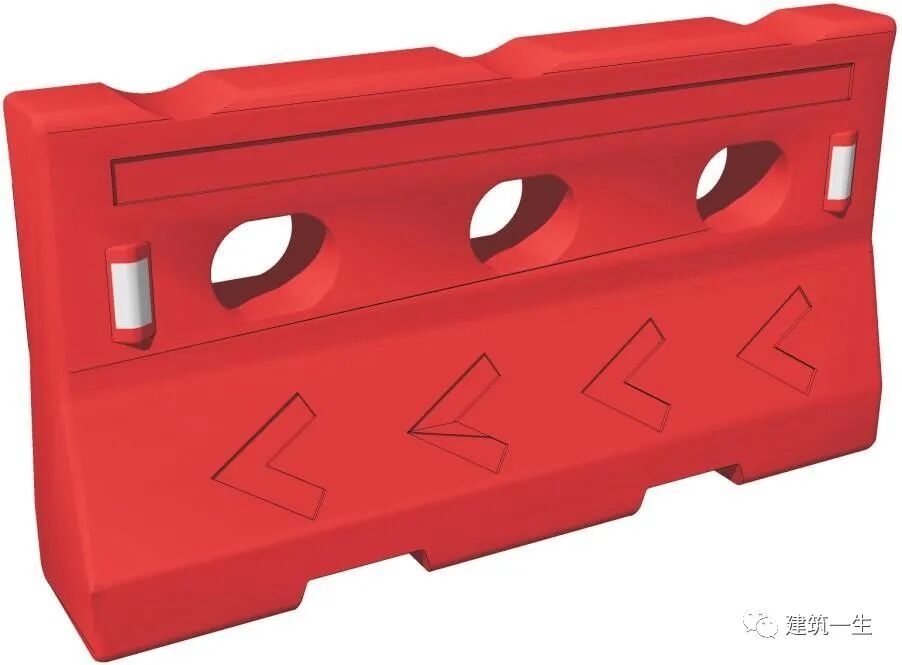

水马

水马移动式防护栏杆围挡
