德国独立住宅木结构屋架

德式住宅木结构屋架的构件用料，要比北美流行的轻型木结构桁架式屋架的用料要重一些。

结合下面的一些实际案例，再加上个人的一些生活经验，可以较好地判断出木结构屋架构件的大体尺寸。

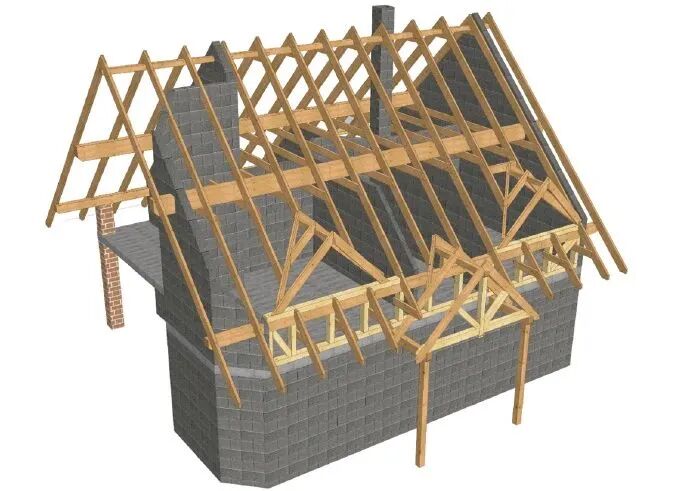

一种德式住宅的木结构屋架构造组成示意图

德式住宅木结构屋架构造组成简图

一种德式住宅木结构屋面的构造组成示意图

一种德式住宅木结构屋面的构造组成示意图

一种德式住宅木结构屋面的构造组成示意图

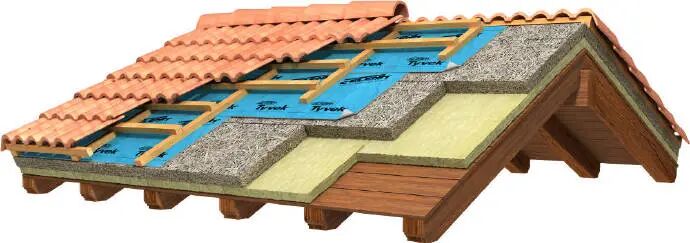

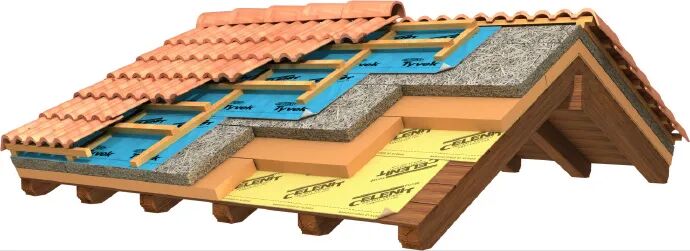

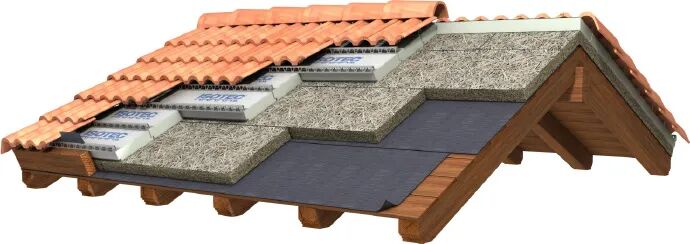

木结构屋面构造组成分解示意图

从上到下，从外到里 ——

屋面瓦片 + 挂瓦木搁条 + 顺水木搁条 + 单方向透潮防水防风专用卷材层 + 木结构屋架框架（椽条） + 屋架框架之间填充固定特厚硬质阻燃型保温材料 + 封贴隔潮卷材层 + 木搁条 + 防火型纸面石膏板 + 室内粉刷

屋面构造层次以及木结构屋架框架（椽条）与承重墙体的顶端，构造连接关系，示意图。

Sparren（德语）——椽条

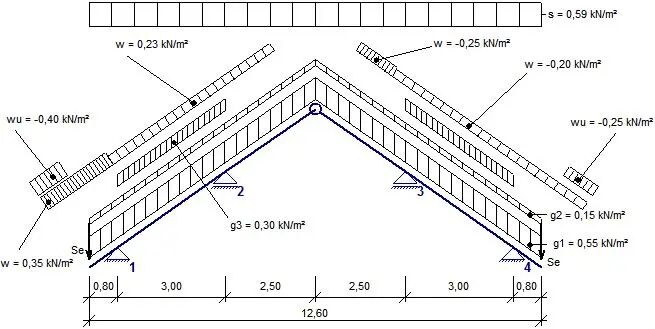

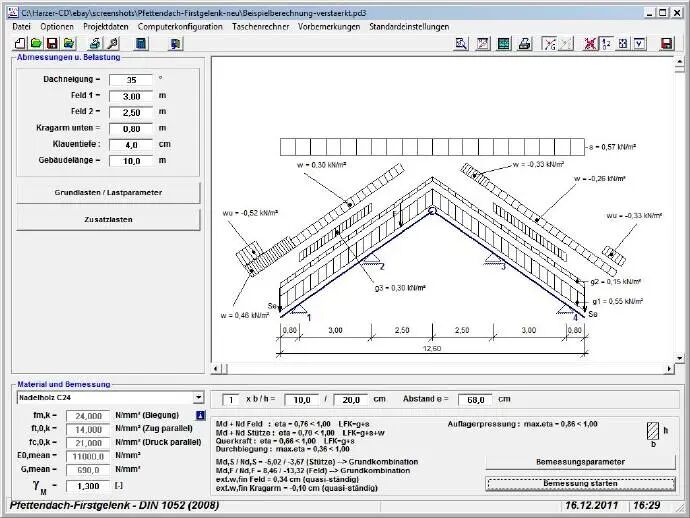

某款木结构屋架专业结构设计软件的界面一瞥

木结构屋架专业结构设计软件界面局部特写

实际案例01：

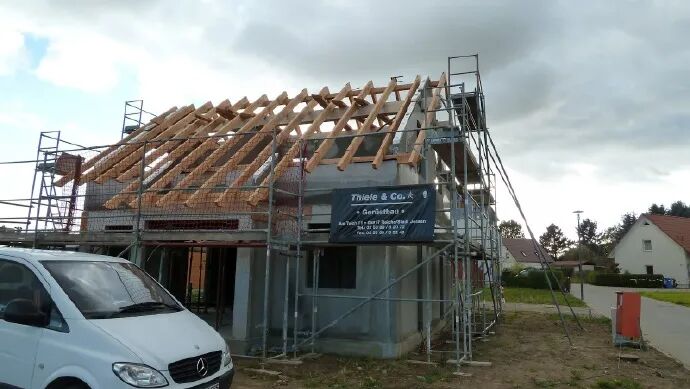

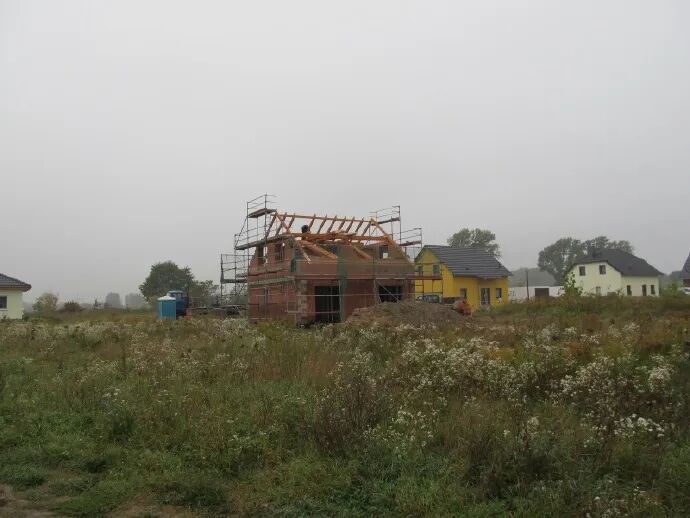

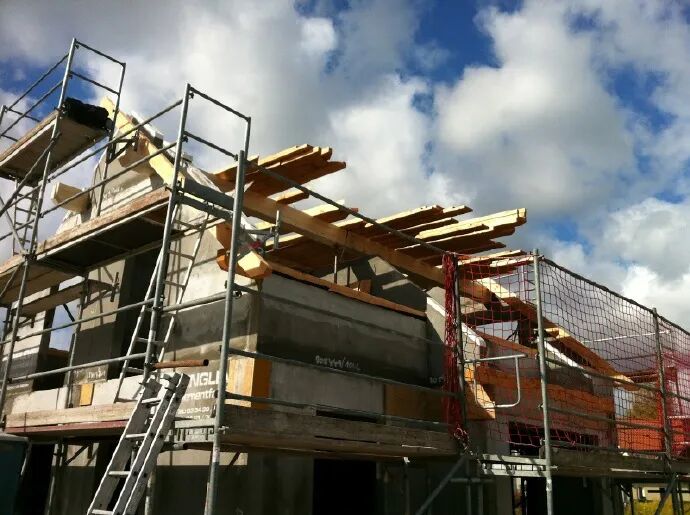

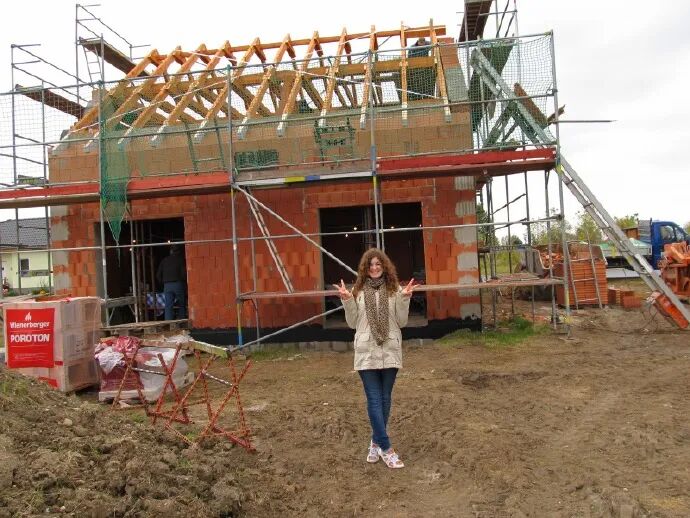

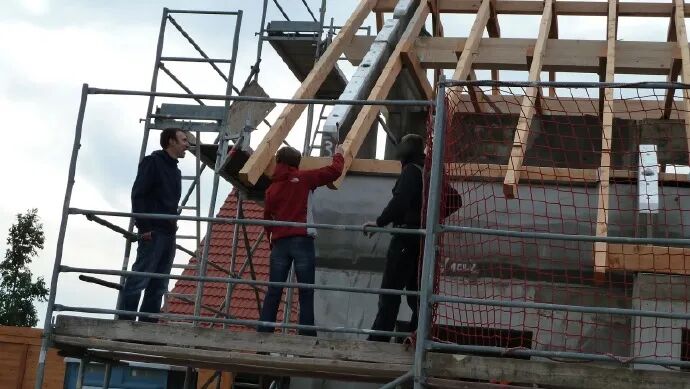

德国某地一幢独立住宅上部木结构屋架的搭建施工现场一瞥 ——

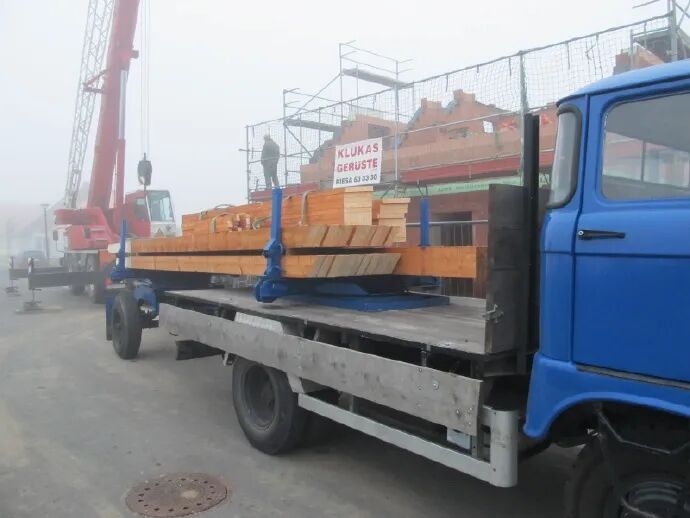

搭建木结构屋架的构件材料，临时放置在施工现场。

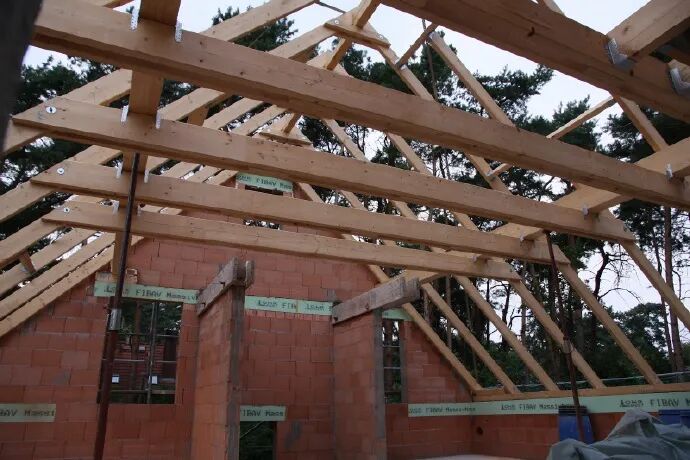

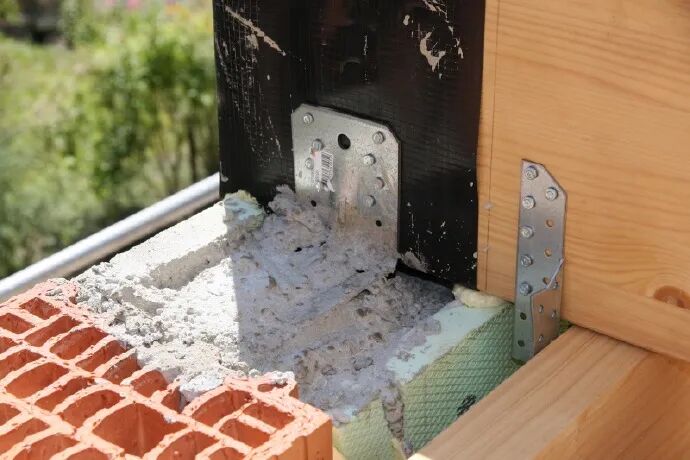

木结构屋架承重框架中，各构件之间，使用专用镀锌钢制连接件，进行连接固定。

隐约可见，双坡屋面的2个屋面上，木结构屋架承重框架的外表，交叉设置有不锈钢或者是镀锌钢带，起到增加整个木结构屋架框架的稳定性作用。

从图中端头，涂刷黑色的防腐防水材料，纵向的大跨度木结构屋架构件上可以看出，该种屋架构件是使用LVL层压工程木加工而成的，并且搁置在墙体上的位置，已经使用专用镀锌钢制连接件进行了连系和固定。

可见，木结构屋架框架中，纵向的大跨度屋架构件，与墙体的顶端，使用专用镀锌钢制连接件，进行了连接固定。

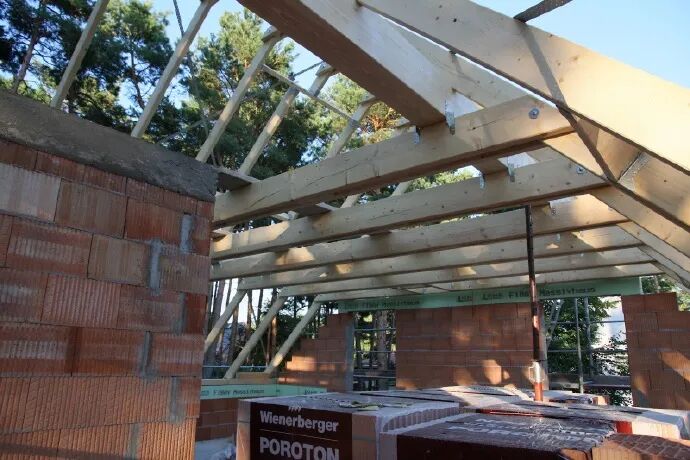

木结构屋架框架构件之间，使用专用镀锌连接件进行了加固处理。

屋面檐口，水平纵向镀锌钢制雨水槽的位置，局部特写。

实际案例02：

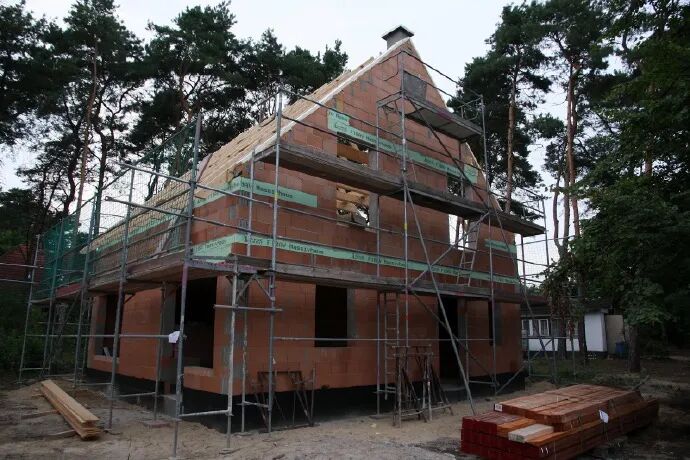

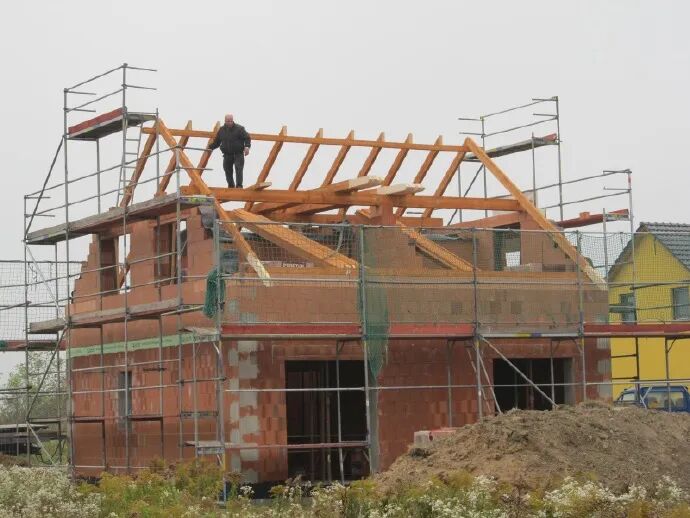

德国某地一幢独立住宅上部木结构屋架的搭建施工现场一瞥 ——

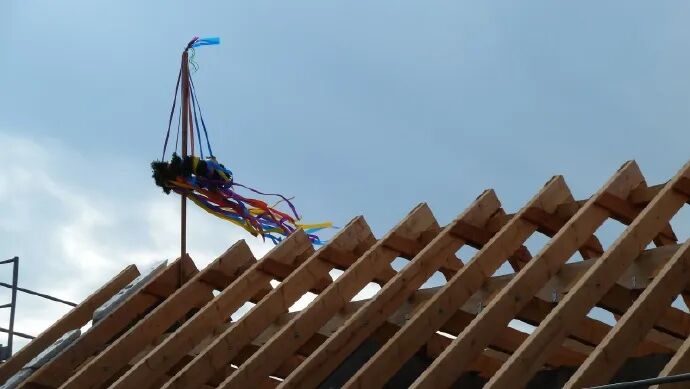

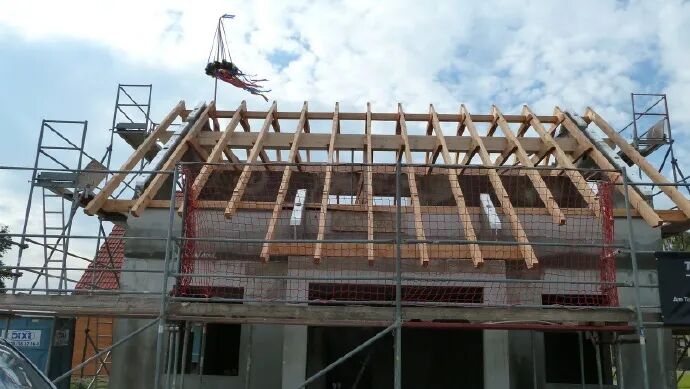

德国民间，建造私人住宅，当搭建屋架承重框架到一定阶段时，一般都要举行“封顶仪式”，图为“封顶仪式”的标志物——彩饰花环，已经临时竖立在屋顶的高处。

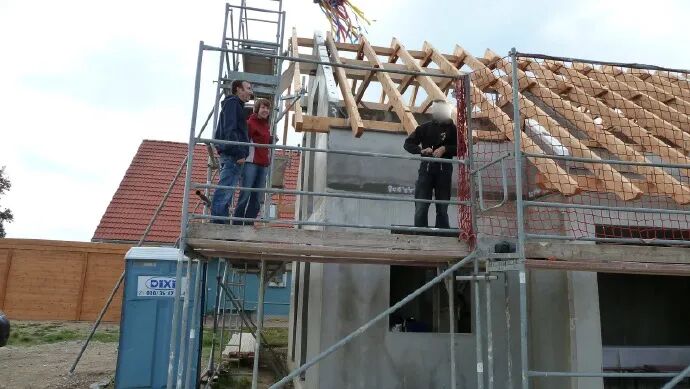

房屋男女主人配合建造房屋的大师傅，正在进行“封顶仪式”的宣读、敲钉、饮酒、摔杯的活动。

房屋男女主人，正在将1枚钢钉敲入木结构屋架的制定位置上。

可见，屋面纵向的檐口位置，以及上墙的沿口位置，已经铺设木质屋面板。

一端山墙的屋檐下方，局部特写。

室内屋架下方，冷轧镀锌轻钢结构内部隔墙的施工现场，局部特写。

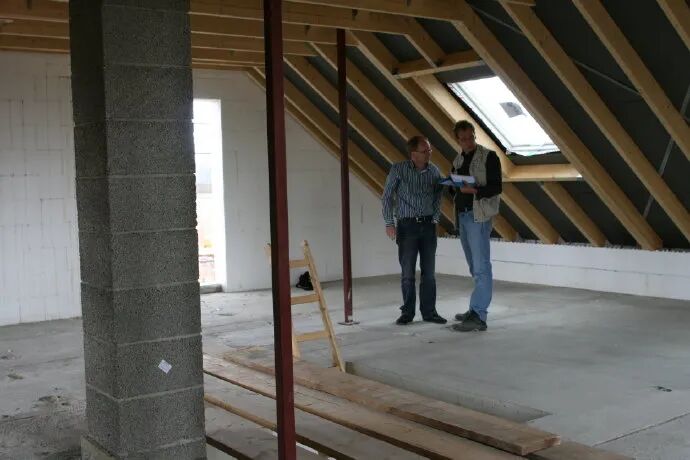

2楼室内，防火石膏板钉贴，施工现场，局部特写。

实际案例03：

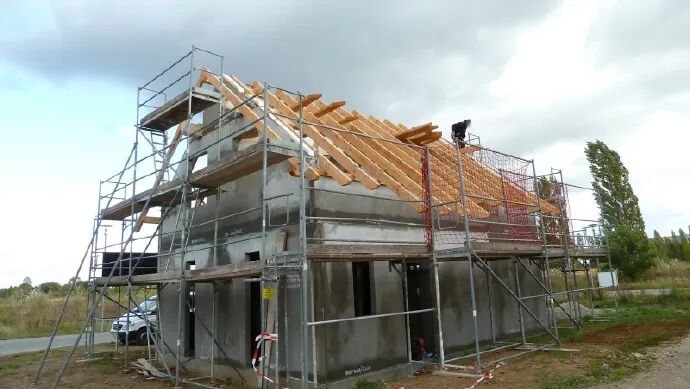

德国某地一幢独立住宅上部木结构屋架的搭建施工现场一瞥 ——

可见，双坡屋面的2个屋面上，木结构屋架承重框架的外表，交叉设置有不锈钢或者是镀锌钢带，起到增加整个木结构屋架框架的稳定性作用。

实际案例04：

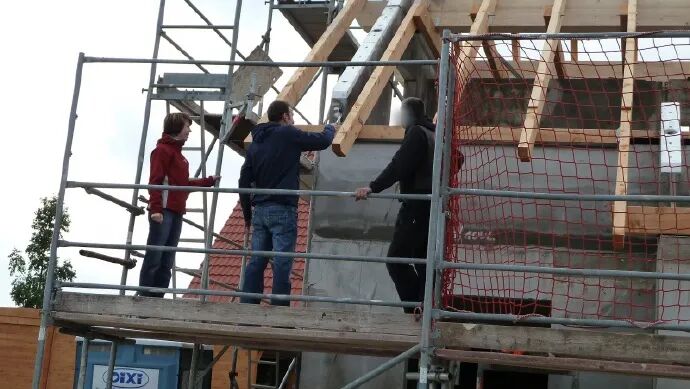

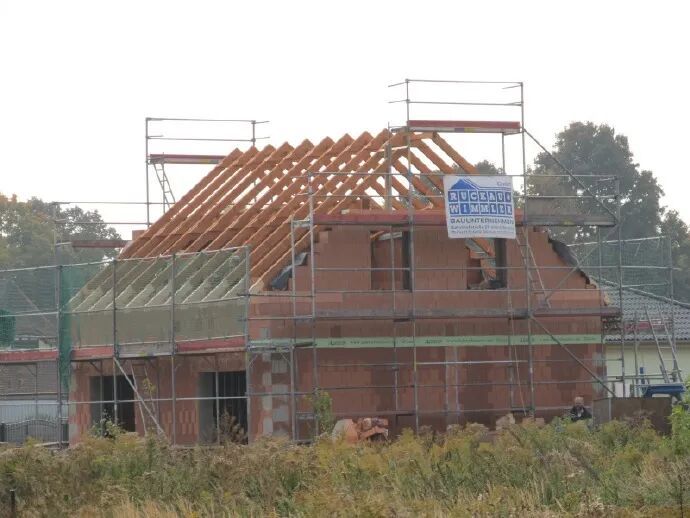

德国某地一幢独立住宅上部木结构屋架的搭建施工现场一瞥 ——

实际案例05：

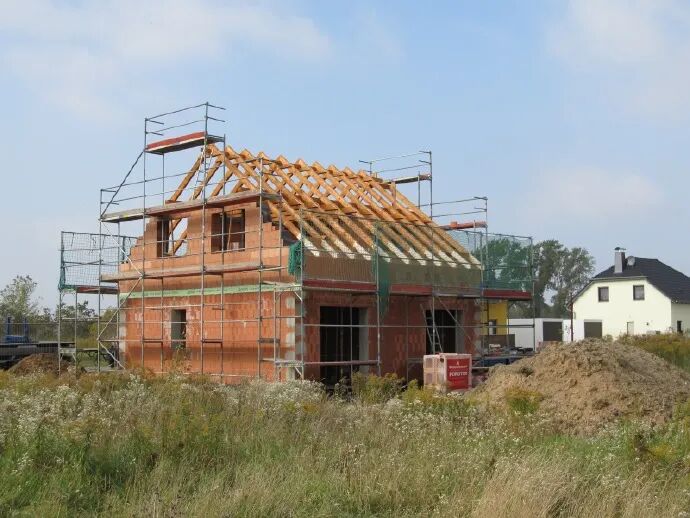

德国某地一幢独立住宅上部木结构屋架的搭建施工现场一瞥 ——

实际案例06：

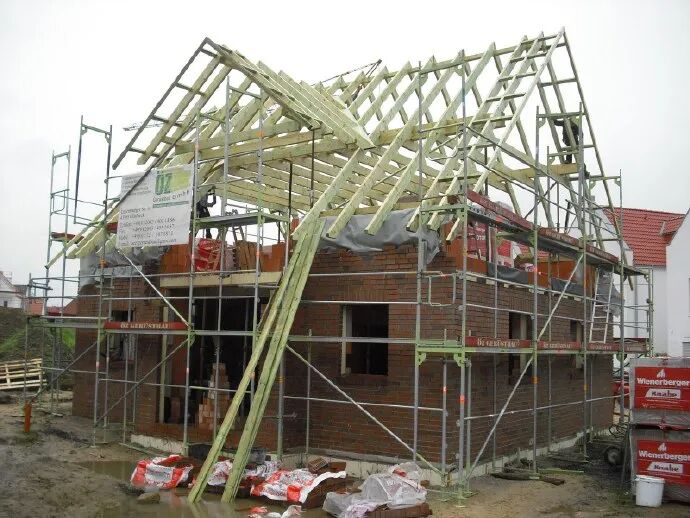

德国某地一幢独立住宅上部木结构屋架的搭建施工现场一瞥 ——

木结构屋架构件，事先已经使用专用防腐药液进行了涂刷处理。

实际案例07：

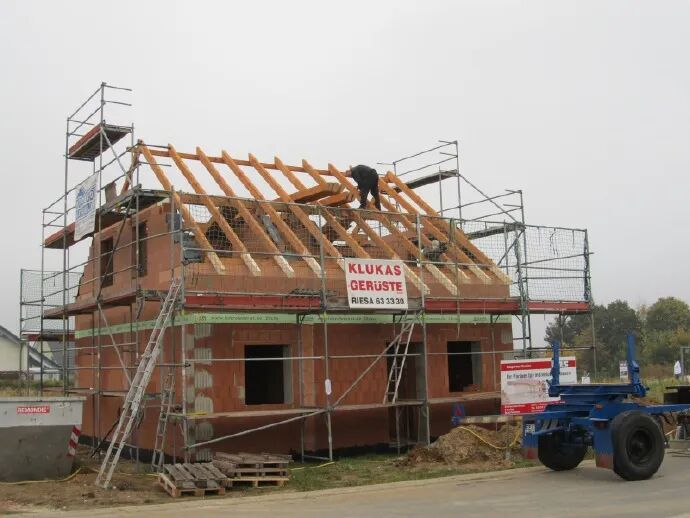

德国某地一幢独立住宅上部木结构屋架的搭建施工现场一瞥 ——

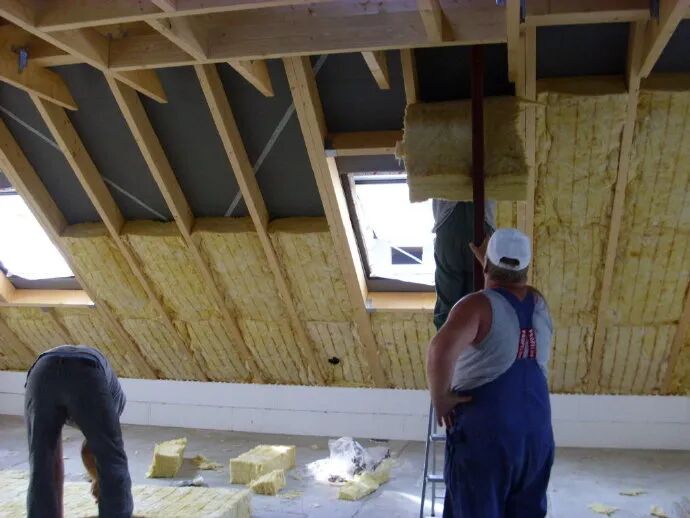

木结构屋架框架之间，填充固定无机物材质的不燃型玻璃纤维保温毡毯，施工现场。

实际案例08：

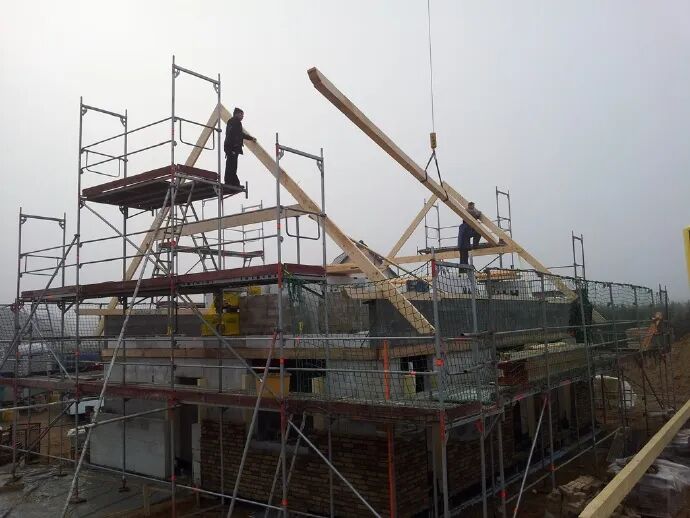

德国独立住宅上部木结构屋架的搭建多个施工现场 ——

大跨度大断面的纵向木结构屋架构件，一般是使用LVL层压工程木加工制造。

木结构屋架构件，事先已经使用专用防腐药液进行了涂刷处理。

类似北美轻型木结构桁架式屋架一瞥

轻型木结构桁架式屋架，各弦杆之间，在节点位置，使用不锈钢或者是镀锌钢制“齿板”，进行了连接固定。

木结构屋架与凸出屋面的烟囱，构造位置关系，局部特写。
