干货 | CAD协同设计产品在工程设计实际应用的研究与分析

近年来，CAD协同设计产品在工程设计行业得到越来越多的重视，鉴于市场上协同设计产品品种繁多，且各企业情况不同，本文简要介绍了各层级的协同设计产品解决方案及在不同工程设计行业领域的应用情况，以便于各企业能够结合自身情况更好地选择各自适用的协同设计产品及解决方案。

协同设计产品分类

当前市场上协同设计产品品种繁多，且适用场景和作用不一样，应从企业自身实际需求出发选择合适的协同设计产品。 市场上相关的CAD协同设计产品及解决方案大致可分为以下四类：数字化出 版、二维文件级协同设计、二维图层级协同设计及三维协同设计。

1.  数字化出版

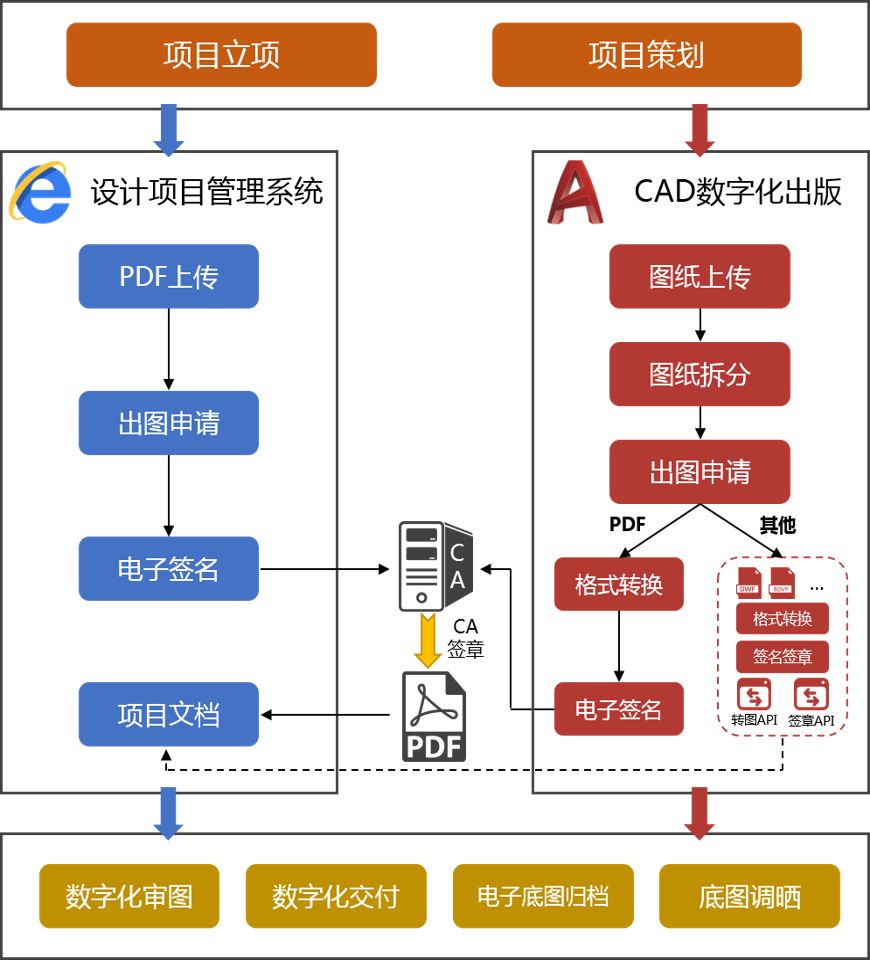

数字化出版 具有图纸收集、出图、打印、归档等一体化管理功能。 以项目策划为基础，对标准或非标准的图纸进行自动识别，实现图纸批量拆分，自动转成企业所需的输出格式，必要时可以在图纸签名框中加载电子签名及CA 签章进行打印出版，输出文件可归档至项目管理系统中。

数字化出版在较大程度上帮助企业提升出图效率，便于知识成果的统一搜集、共享与复用，符合审图公司交付规范，有效实现数字化审图和数字化交付。

2.   二维文件级协同设计

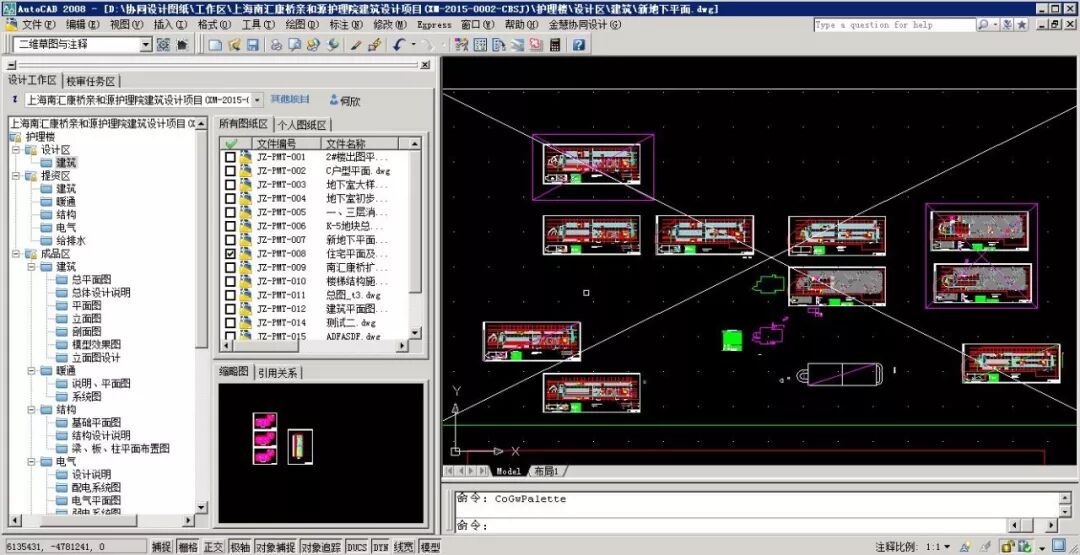

二维文件级协同设计产品是在AutoCAD等二维设计软件中提供协同设计操作面板，与项目管理系统集成，设计人员可直接接收项目相关设计任务，及时获悉项目动态信息；提供便捷的成果文件上传功能；方便资料互提，专业间一键共享资料并及时更新资料内容；不脱离设计环境，方便对成果文件发起校审、会签流程操作；并完成出图、出版等数字化交付过程。

文件级的协同设计应用帮助设计人员减少设计过程中的错、漏、碰、缺等现象，提高设计质量；在CAD设计软件中提高设计过程管理和监控力度，帮助项目经理和专业负责人及时了解设计进度和设计质量，提升管理效率；满足专业间文件级协同设计的需求，提高工作效率。

3.  二维图层级协同设计

二维图层级协同设计 在二维文件级协同设计基础上增加了图层级的设计协作，实现了基于同一张图纸的专业间差异化提资，统一管理专业内和专业间的图层规则 ，且提交成品时可进行图层校验，例如检验图纸设计是否满足本专业设计规则以及图纸引用是否满足专业间的协作规则等。

二维图层级协同设计前提建立起较为完善的图层规则体系，从而实现无障碍设计数据交换和引用，满足专业间涉及图层级协同设计的需求，降低沟通成本，能够有效地提高企业的设计效率。

4.  三维协同设计

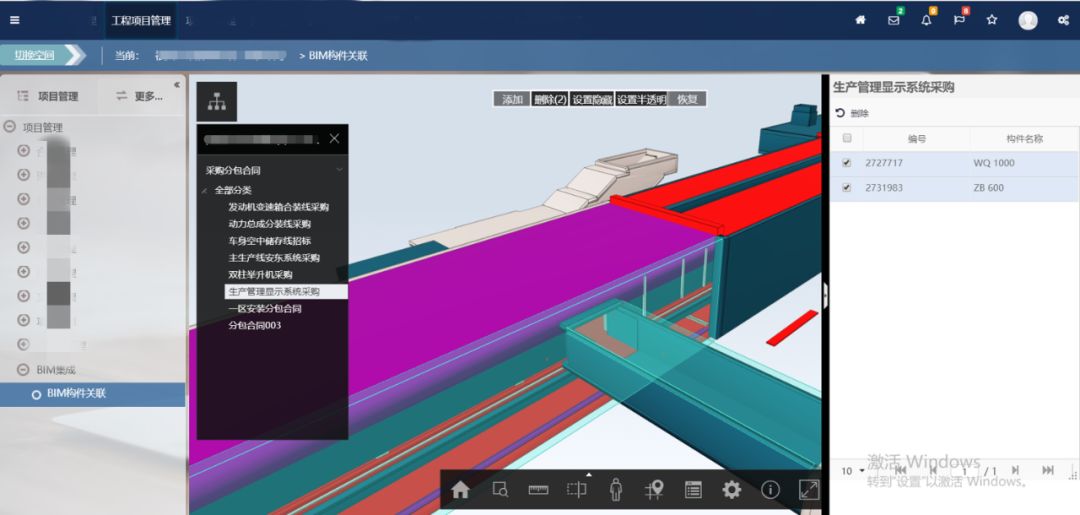

三维协同设计成为近几年工程设计行业最为关注的问题，基于三维模型设计的协同设计管理，并对三维模型设计提出了可视化、参数化等目标，为工程项目内容的管理提供了一个集成的协同环境，使项目各个参与方在一个统一的平台上协同工作。

基于三维的协同设计管理将会极大的改变当前的二维设计习惯及流程规范，帮助企业提高工程质量，降低工程造价，极大的提高设计质量与效率，提升企业管理水平。

协同设计产品在工程设计行业

实际应用分析

1. 建筑工程设计行业

对于建筑工程设计行业，使用数字化出版产品能够非常有效地提高出图效率；二维文件级协同设计产品在该行业中已得到普遍应用，以提高协作设计效率及过程规范；

鉴于建筑设计的图纸关联性较为紧密而且项目周期较短，一些先进企业在建立起企业深入的设计标准前提下，实现了二维图层级协同设计产品的应用，极大地提高了整体的设计效能；

许多企业也致力于三维协同设计的应用研究，特别是针对部分非标准项目和复杂的项目使用三维协同设计产品能够有效地提高设计能力。

2. 土木工程设计行业

对于土木工程设计行业（例如市政、交通、水利等设计院），数字化出版同样能够非常有效地提高出图效率；二维文件级协同设计也逐渐应用于该行业，以提高协同设计的效率及规范化管理；鉴于该行业涉及图层级协同较少，二维图层级协同设计目前应用的必要性不是很高；同样三维协同设计也是未来的发展方向。

3. 工业工程设计行业

对于工业工程设计行业（例如冶金、石化、电力等设计院），设计一般较为复杂，在一些关键领域三维设计已较为普遍，三维协同设计管理平台也在逐步深入；同时数字化出版产品的应用能够起到良好的辅助作用；另外基于二维设计的文件级协同设计，也能够方便设计协作，增强设计过程的规范性管控；但相对于三维设计的推广，二维图层级协同设计产品在该行业应用的必要性就相对较弱。

纵观当前工程设计行业的设计模式，协同设计产品将会更加专业化和精细化。

为适应时代的新的管理模式，协同设计产品在不断地创新和迭代，二维协同设计管理正在被普遍应用，三维协同设计是未来的发展趋势。

数字化时代下，金慧软件为工程设计企业自身特点量身打造的“数字化设计平台”，提升设计与管理水平，促进“产能提升”：从二维到三维，帮助企业快速实现“从个人独立设计”到“团队协同设计”设计管理模式；实现电子签章、数字化交付；借助BIM技术，基于3D模型轻量化在线展示，将3D模型构件与施工信息集成，实现可视化管理等。
