变电站电力设备有哪些，分别什么作用？

一、变电站主要电力设备

变电站是电力系统中的关键环节，用于转换、分配和控制电能。

其中包含了多种典型的电力设备，主要包括：

1. 变压器：用于将电能在不同电压等级之间进行转换，包括变压器的升压和降压功能。

2. 断路器：用于额定或短路情况下，切断或连接电路，以便维护、故障处理和安全操作。

3. 隔离开关：用于隔离电气设备，确保维护人员的安全以及设备的安全维护。

4. 电压互感器和电流互感器：用于测量电压和电流，并提供反馈信号供控制系统使用。

5. 无功补偿装置，电容器和电抗器：用于电能的补偿和功率因数的改善。

6. 避雷器：用于保护设备免受过电压损害，将过电压引导到地。

7. 控制系统和保护设备：用于监控、控制和保护电力设备的正常运行。

8. 输电线路和电缆：用于将电能从发电厂传输到变电站，以及从变电站传输到用户。

9. 电池组和备用电源：用于提供紧急情况下的电力供应，保障控制和保护系统的运行。

这些设备协同工作，确保电能的稳定供应、分配和控制，从而保障电力系统的正常运行。

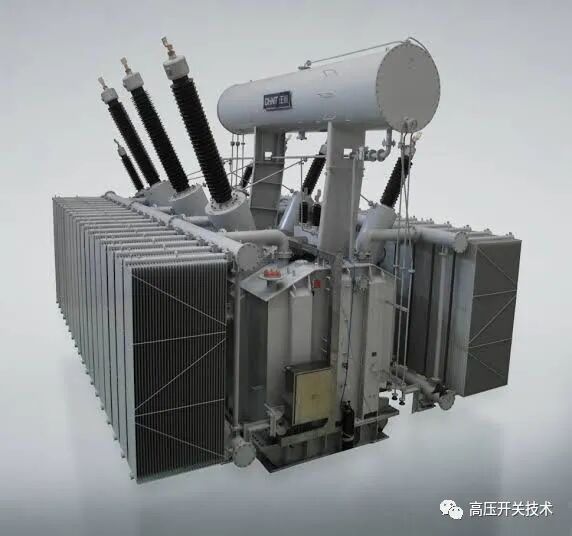

二、电力变压器

电力变压器在变电站中起着重要的作用，它的主要功能是将电能在不同电压等级之间进行转换，以便在输电、分配和使用过程中实现能量的高效传输和利用。

典型的电力变压器结构包括以下部分：

1. **主磁路（铁芯）**：由高导磁率的铁芯构成，用于引导和集中磁场，从而使变压器能够有效地传递电能。

2. **高压绕组和低压绕组**：绕在主磁路上的线圈，高压绕组通常与输电线路连接，而低压绕组与配电系统或用户连接。它们之间的线圈匝数比决定了变压器的变比。

3. **绝缘材料**：用于绝缘绕组之间和绕组与铁芯之间，确保电气隔离和安全操作。

4. **油箱和冷却系统**：变压器通常充满绝缘油，油箱用于容纳绝缘油。冷却系统（通常是散热器）用于散发产生的热量，确保变压器正常工作温度。

5. **连接器和引线板**：连接高压和低压绕组与外部电路的接线部分，通常位于变压器侧面。

6. **保护和监测设备**：用于监测变压器的状态、温度、油位等参数，并在必要时进行保护操作，以防止过载、短路等情况。

7. **油温计和温度控制器**：监测绝缘油的温度，并在需要时触发冷却系统。

8. **放电装置和避雷器**：用于释放过电压，保护变压器免受损害。

这些组件共同协作，使电力变压器能够实现电能的变换，从而适应不同电压等级的需求，确保电力系统的稳定供应。

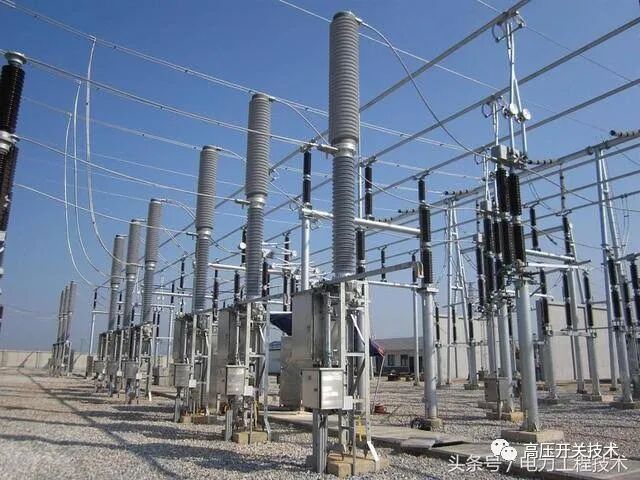

三、断路器

变电站的高压断路器是用于切断或连接电路的关键设备，其主要功能包括：

1. **电路切断和连接**：高压断路器可以快速、可靠地切断电路，以便进行维护、检修或故障处理。它们还能够将电路重新连接，以恢复电力供应。

2. **过载和短路保护**：高压断路器能够检测电流超过额定值或出现短路情况，并自动切断电路，以防止设备受损或火灾发生。

3. **电气隔离**：在维护或紧急情况下，高压断路器可以将电气设备与电源隔离，确保维护人员的安全。

4. **控制和保护**：高压断路器通常与保护和控制系统连接，以实现自动化操作、远程控制和监测功能。

典型的高压断路器结构包括以下主要组件：

1. **主体**：通常由金属外壳构成，用于支撑和保护内部组件。

2. **断路器机构**：用于控制断路器的开闭操作，可以是手动或电动操作。

3. **触头**：在闭合状态下连接电路，断开状态下切断电路，通常由导电材料制成。

4. **弹簧机构**：用于在断路器开启时提供足够的弹力，确保快速而可靠的切断。

5. **保护装置**：用于检测电流、电压和温度等参数，以触发断路器在出现故障或异常情况时进行切断。

6. **驱动装置**：如果是电动断路器，驱动装置用于提供足够的力量来控制断路器机构的开闭操作。

7. **控制电路**：用于接收外部控制信号，以及在必要时触发断路器的操作。

高压断路器的结构和设计会根据不同的电压等级、电流容量和应用需求而有所不同。它们在电力系统中扮演着关键的角色，确保电力设备的安全运行和电力系统的稳定运行。

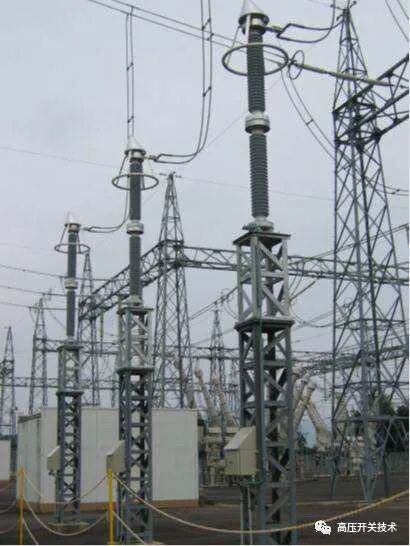

四、隔离接地开关

变电站的高压隔离接地开关是用于将高压电气设备与地面隔离并确保安全操作的关键组件。其主要功能是在维护、检修或紧急情况下切断电气设备与电源之间的电气连接，以便人员可以安全地接近设备进行维修和操作。它还可以用于隔离故障设备，以防止故障传播到其他部分。

典型的高压隔离接地开关通常由以下主要部分组成：

1. 主体：通常由绝缘材料制成，用于支撑开关的各个部件并隔离电气连接。

2. 操作机构：用于打开或关闭开关的机械装置，通常由手动操作或电动操作实现。

3. 触头：电气连接的部分，用于在闭合状态下连接电气设备与电源，打开状态下切断电气连接。

4. 绝缘支撑：在开关关闭时支撑触头的绝缘材料，确保电气隔离。

5. 接地刀：用于将设备接地的部分，确保设备的安全接地，防止电气设备残留电荷。

需要注意的是，高压隔离接地开关通常只用于切断电气连接，而不是用于负载开关或断路器，因此在操作时需要遵循特定的操作规程和安全操作指南，以确保人员的安全和电气系统的可靠性。

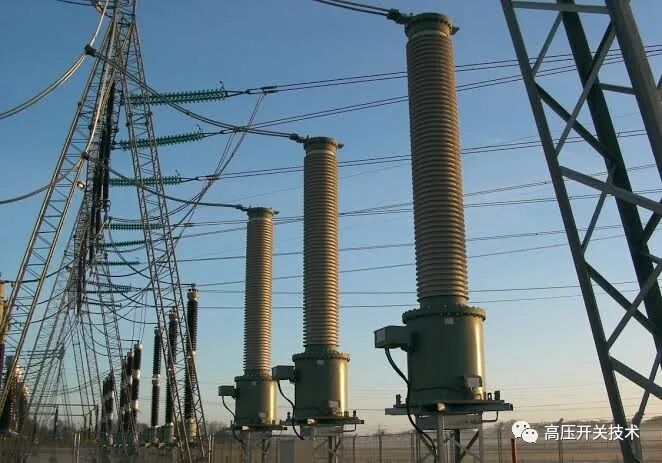

五、互感器

变电站的互感器（Current Transformer和Voltage Transformer）是用于测量电流和电压的重要设备，其功能如下：

1. **电流测量**：电流互感器将高电流变换成低电流，以便测量和监测电力系统中的电流。它们通常与电流计（电流表、保护装置等）连接，用于监测电流的变化和保护系统的正常运行。

2. **电压测量**：电压互感器将高电压变换成低电压，以便测量和监测电力系统中的电压。它们通常与电压计（电压表、保护装置等）连接，用于监测电压的变化和控制系统的正常运行。

3. **保护和控制**：互感器在保护装置中起着关键作用，用于监测电流和电压的异常情况，如过流、短路等，并在必要时触发断路器等保护装置，以防止系统故障扩大。

典型的互感器结构包括以下部分：

1. **绕组**：互感器中的绕组通常由绝缘材料包裹，用于将高电流或高电压转换成适合测量或保护设备使用的低电流或低电压。

2. **磁芯**：磁芯用于集中磁场，从而实现电流或电压的变换。它通常由铁芯制成，具有高导磁性能。

3. **外壳**：互感器通常包装在绝缘外壳中，以确保安全操作并保护内部部件免受外界环境影响。

4. **绝缘材料**：互感器中使用绝缘材料来确保绕组和其他部件之间的电气隔离，防止电气漏电。

5. **引线板和连接器**：用于连接互感器与测量设备、保护装置或控制系统。

6. **放电装置和避雷器**：用于释放过电压，保护互感器免受过电压损害。

互感器的设计和制造需要考虑精确度、绝缘性能、热耐性等因素，以确保其准确可靠地测量电流和电压，并为电力系统的保护和控制提供必要的信息。

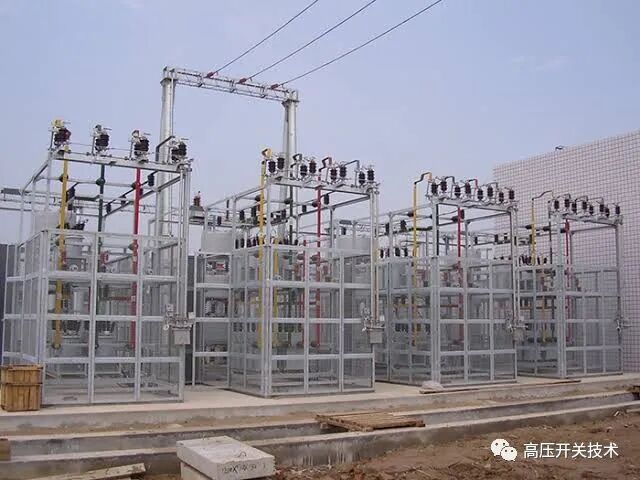

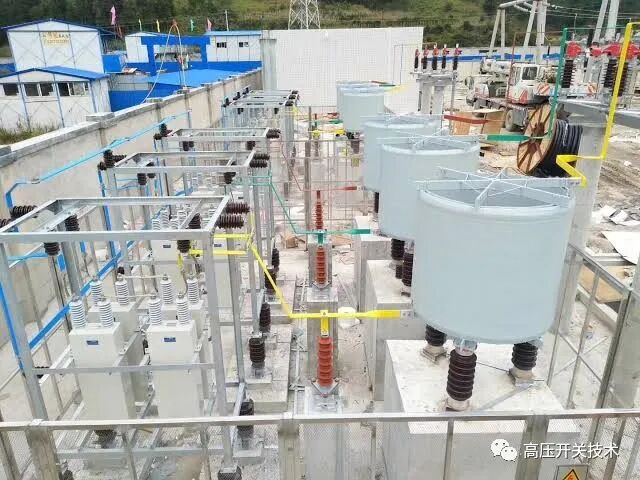

六、无功补偿装置

变电站的无功补偿装置是用于调整电力系统中的无功功率，以提高系统的功率因数和稳定性的设备。其主要功能包括：

1. **功率因数改善**：无功补偿装置可以调整电流和电压之间的相位差，从而提高系统的功率因数。通过减少无功功率流动，可以减轻电网负载，提高能源传输效率。

2. **电压稳定性**：无功补偿装置可以调整电网的电压，使其保持在合理范围内，从而提高电网的稳定性，防止电压过低或过高造成设备损坏。

3. **电能损耗减少**：通过减少无功功率的流动，无功补偿装置可以降低电能在输电和分配过程中的损耗，提高能源的有效利用。

4. **电网容量提升**：无功补偿装置可以释放输电线路和变压器的容量，使其能够承载更多的有功负荷。

典型的无功补偿装置结构包括以下部分：

1. **电容器和电抗器**：电容器用于提供无功功率，电抗器用于吸收无功功率。它们可以被合并在一起以创建无功补偿单元。

2. **控制器**：用于监测电网参数，例如功率因数、电压等，然后自动调整电容器和电抗器的连接和断开，以实现所需的无功补偿。

3. **接触器和开关装置**：用于控制电容器和电抗器的连接和断开，根据控制器的指令进行操作。

4. **保护装置**：用于监测装置的状态，例如过电流、过压等，并在必要时触发断开操作，以保护装置和电网的安全。

无功补偿装置的设计和配置会根据电力系统的特定需求和负荷情况进行调整。它在维持电力系统稳定性、提高效率和优化能源利用方面扮演着重要角色。

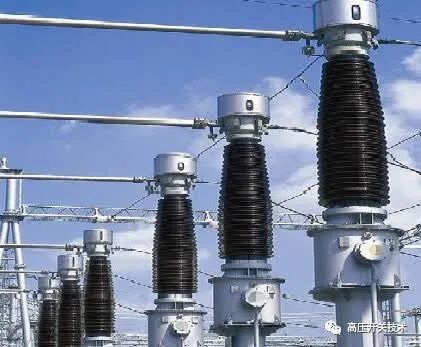

七、避雷器

变电站避雷器（Surge Arrester）是用于保护电力设备免受过电压损害的设备，其主要功能是将过电压引导到地，防止电气设备受到过电压的影响。

避雷器的主要功能包括：

1. **过电压保护**：当电力系统中发生雷击、开关操作或其他原因引起的过电压时，避雷器会迅速导通，将过电压引导到地，从而保护设备免受损害。

2. **保护设备绝缘**：过电压可能导致设备之间的电气绝缘受损，避雷器的引导作用可以减少绝缘击穿的风险。

3. **维护设备可靠性**：通过保护设备免受过电压损害，避雷器可以提高电力设备的可靠性和寿命。

典型的避雷器结构包括以下部分：

1. **硅化锌电极**：避雷器的主要元件之一，用于引导过电压。它通常由硅化锌材料制成，具有较高的电导性。

2. **绝缘外壳**：用于包裹避雷器内部的电极，确保避雷器的绝缘性能。外壳通常由绝缘材料制成。

3. **引线和连接器**：用于将避雷器连接到电力系统中，以便引导过电压并确保避雷器的正常操作。

4. **放电装置和避雷器切除器**：放电装置用于触发避雷器的导通，将过电压引导到地。避雷器切除器用于在避雷器失效时切除其连接，以保护电力系统免受避雷器故障的影响。

避雷器的选型和安装位置需要根据电力系统的特点、环境条件和需求进行调整。它们在保护电力设备免受过电压和雷击损害方面起着关键作用。

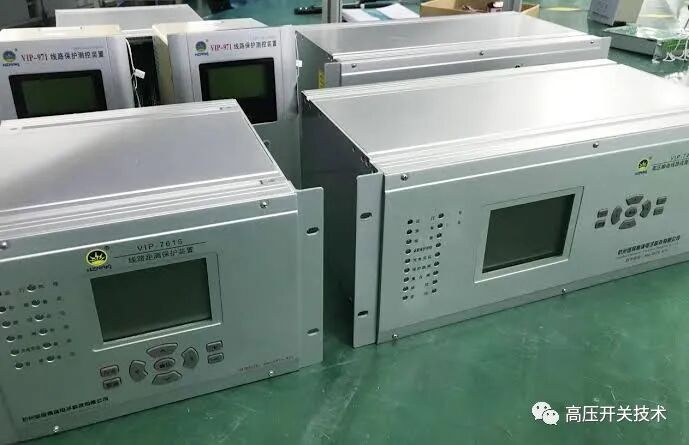

八、继电保护装置

变电站继电保护装置是用于检测电力系统中的故障和异常情况，并在必要时触发断路器等设备，以保护电力设备、维护人员和系统的安全的设备。其主要功能包括：

1. **故障检测**：继电保护装置能够监测电力系统中的电流、电压、频率等参数，以便及时检测出故障，如短路、过载等。

2. **故障定位**：通过对故障电流和电压的测量和分析，继电保护装置可以帮助确定故障发生的位置，从而减少故障排除时间。

3. **保护操作**：一旦检测到电力系统中的故障或异常情况，继电保护装置可以触发断路器等设备的操作，将受影响的部分与电力系统隔离，以防止故障扩大。

4. **稳定电力系统**：继电保护装置可以保护电力系统免受过载、短路等问题的影响，从而维持电力系统的稳定运行。

5. **通信和远程监控**：一些现代继电保护装置具有通信功能，可以与远程监控系统连接，实现远程监测、控制和故障报警。

典型的继电保护装置结构包括以下部分：

1. **测量元件**：用于测量电流、电压、频率等参数，以获取电力系统的状态信息。

2. **保护元件**：根据测量的参数，判断是否存在故障或异常情况，并在必要时触发保护操作。

3. **控制器**：用于处理测量数据、执行保护逻辑，并发送触发断路器等设备操作的信号。

4. **通信模块**：一些继电保护装置具有通信功能，可以与其他设备或监控系统进行数据交换和通信。

5. **显示和操作界面**：提供用户接口，以便操作员监视继电保护装置的状态、设置参数和执行操作。

继电保护装置的设计和配置会根据电力系统的特点、负荷情况和保护要求进行调整。它们在保护电力系统安全和稳定方面起着至关重要的作用。

九、直流电源

变电站中的直流电源是用来为控制、保护、通信和辅助设备提供稳定的直流电源，以确保电力系统的正常运行。它们的主要功能包括：

1. **控制和保护系统供电**：直流电源为变电站的控制系统和保护装置提供电力，确保这些系统能够始终正常运行，监测和控制电力设备的状态。

2. **通信设备供电**：变电站内的通信系统需要稳定的电源来支持数据传输、监控和远程控制操作。

3. **辅助设备供电**：直流电源为变电站中的各种辅助设备，如照明、风扇、马达等提供所需的电力。

4. **备用电源**：在紧急情况下，直流电源可以作为备用电源，提供必要的电力供应，确保关键系统和设备的运行。

典型的变电站直流电源结构包括以下部分：

1. **整流装置**：用于将交流电源转换为直流电源。通常采用整流桥等装置。

2. **电池组**：用于储存电能，提供短期的备用电源。电池组通常由多个电池组成，连接在一起，以提供所需的电流和电压。

3. **控制器**：用于监控直流电源的状态，调整整流装置的工作方式，以及在必要时触发备用电源的操作。

4. **配电系统**：将直流电源的输出分配到控制、保护、通信和辅助设备。

5. **过载和短路保护装置**：用于监测电流和电压，以防止电流过载或短路，保护直流电源和连接设备的安全。

直流电源的设计和配置会根据变电站的规模、负荷需求和备用电源要求进行调整。它们在保障电力系统稳定运行和提供必要电力的方面扮演着重要角色。
