制冷系统基础：简单粗暴，通俗易懂图文讲解

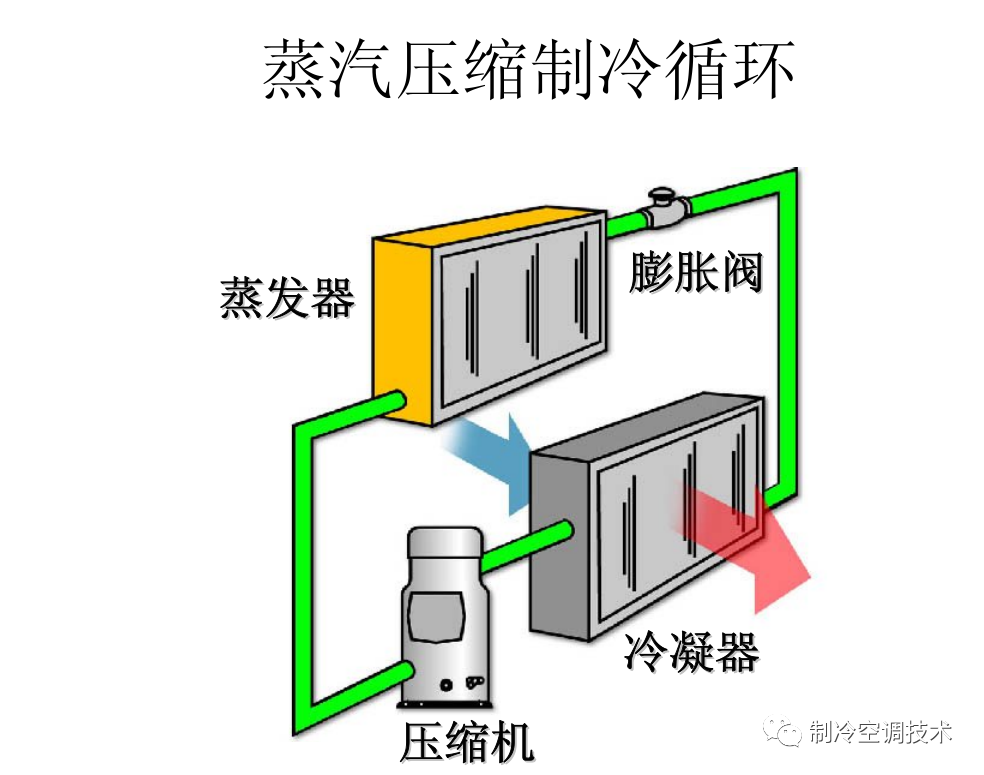

2、压缩机

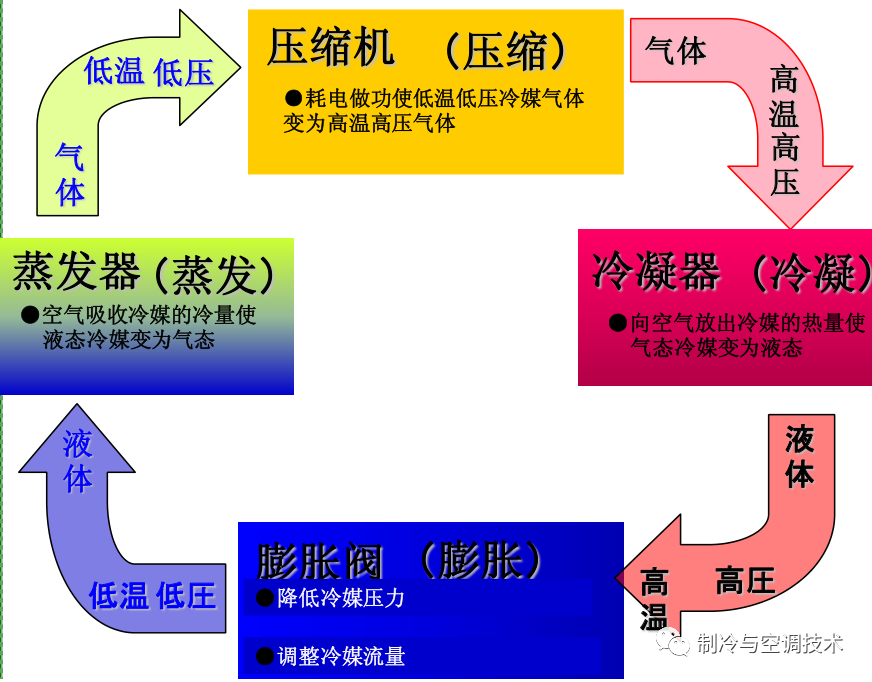

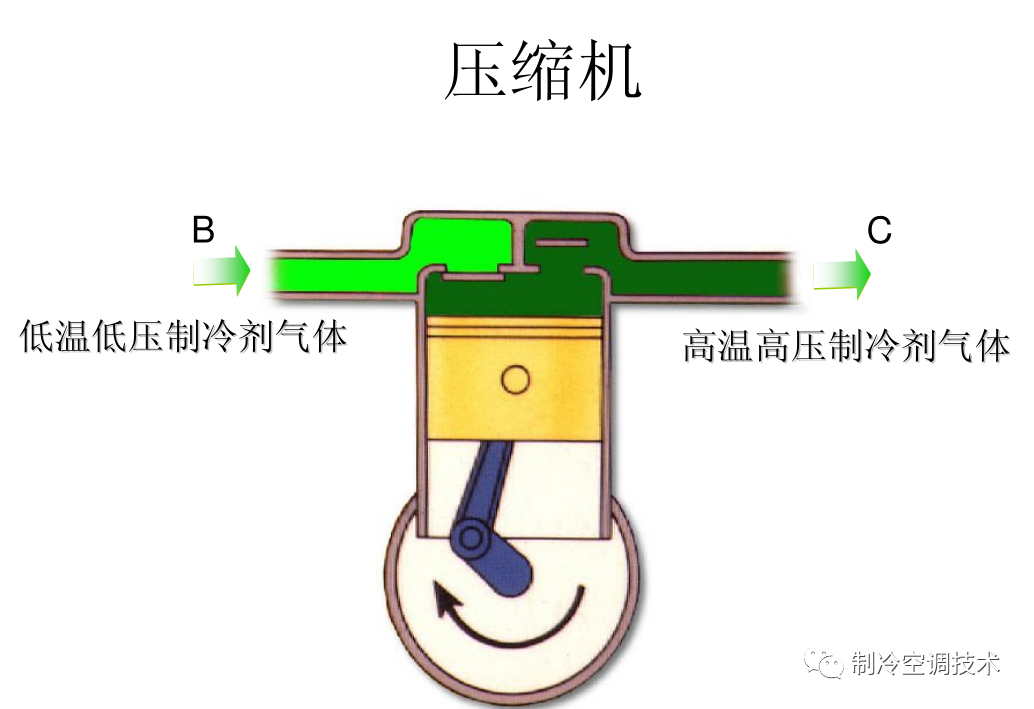

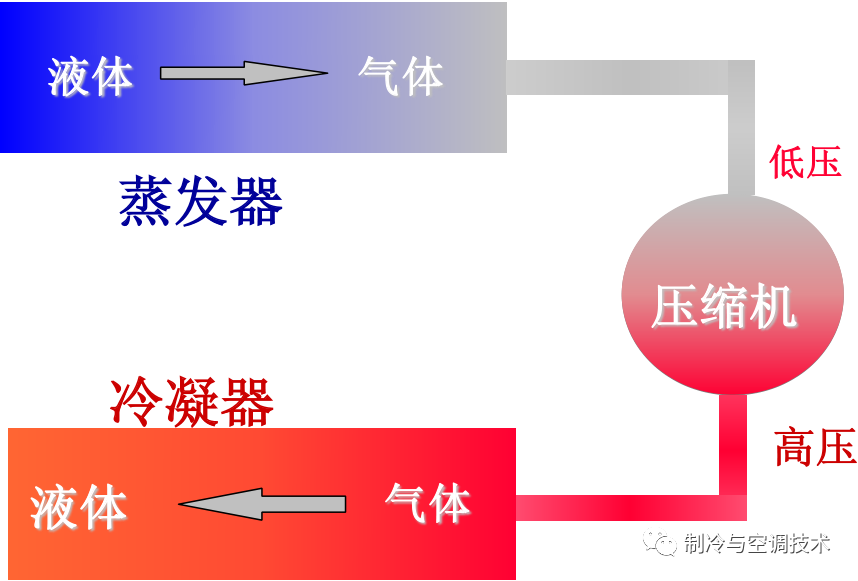

制冷系统的重要部件，如果把制冷剂比作人身上的血液，那么压缩机就是人的心脏，它是制冷剂在制冷系统循环的动力。它吸收来自蒸发器的低温低压的气体，通过对其进行压缩后，排出高温高压的制冷剂气体，为制冷循环提供动力。

3、冷凝器

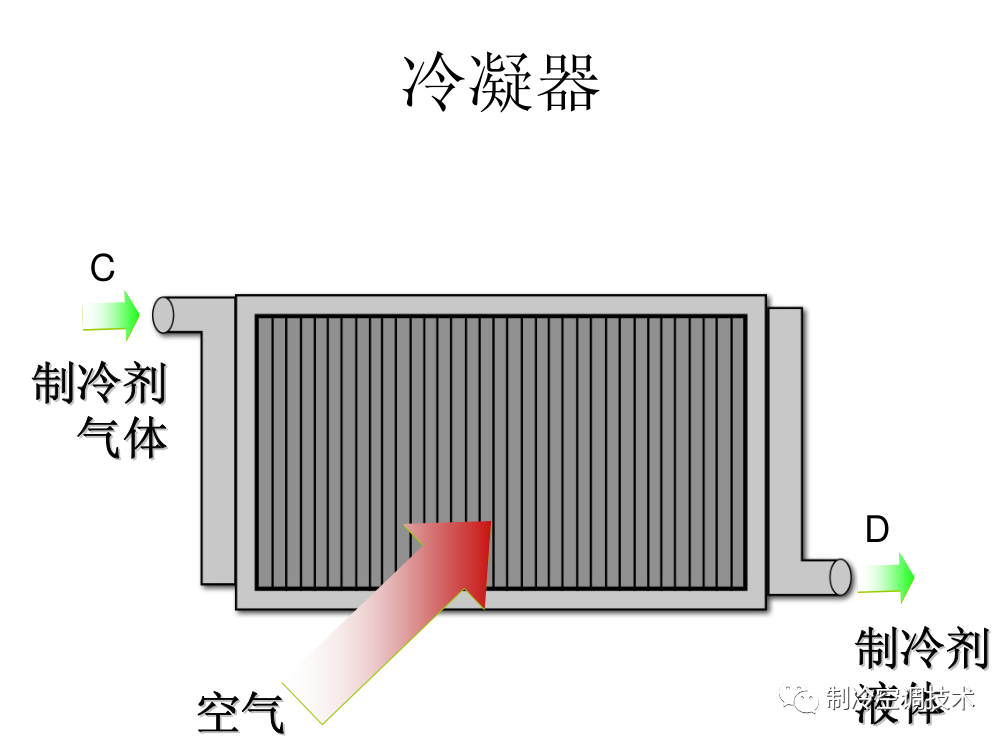

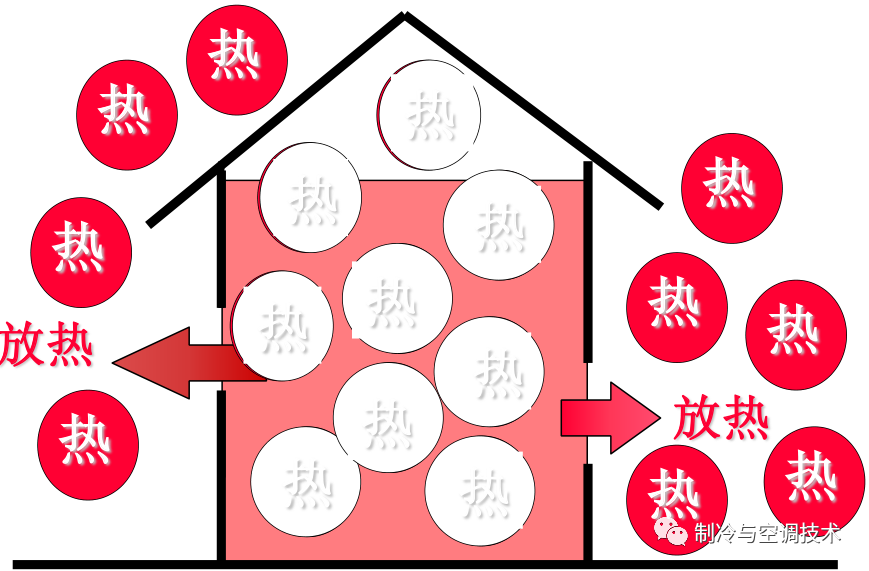

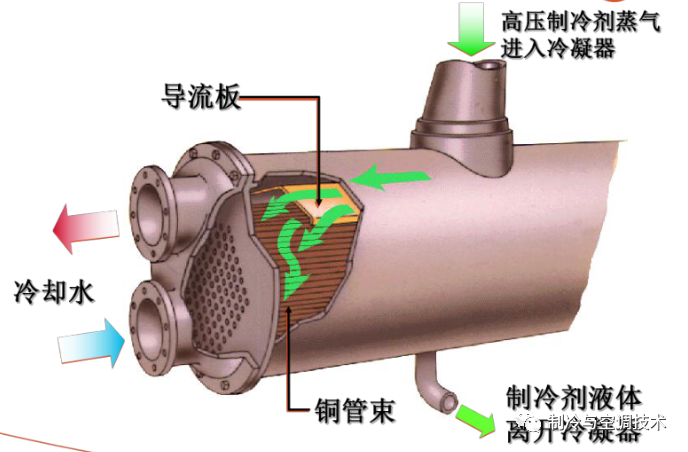

被压缩机压缩成高温高压的气体进入冷凝器，气态的冷媒向周围的空气或水放热，气态冷媒液化为液体，冷媒向空气放热，由气态转化为液态。

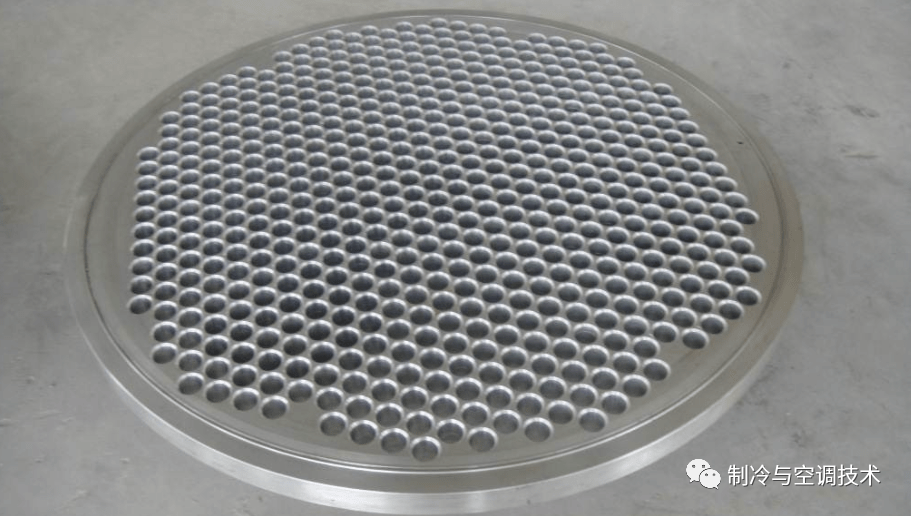

4、水冷冷凝器与冷却塔

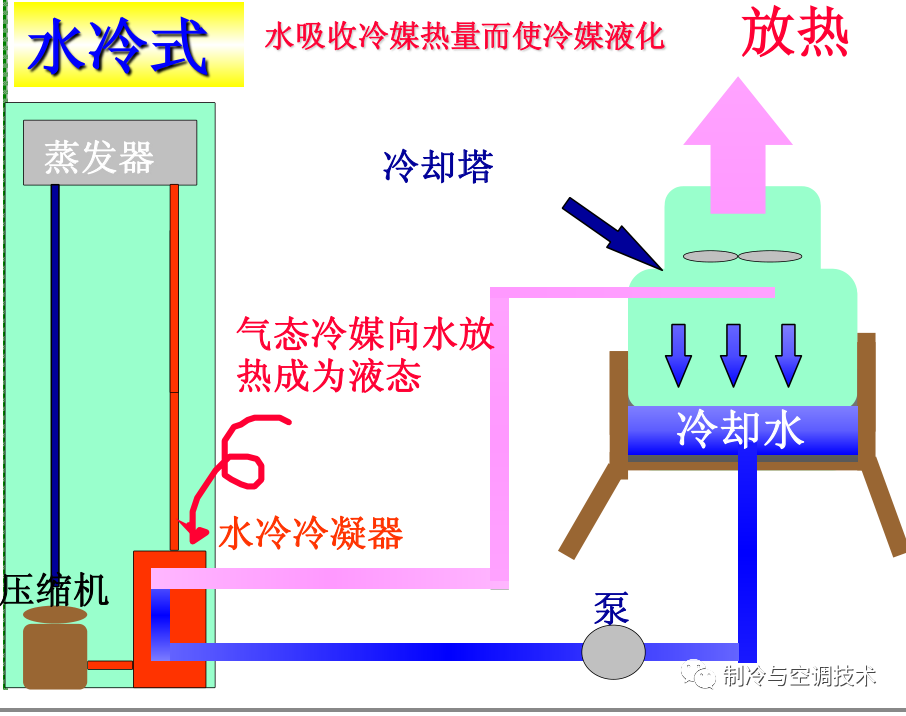

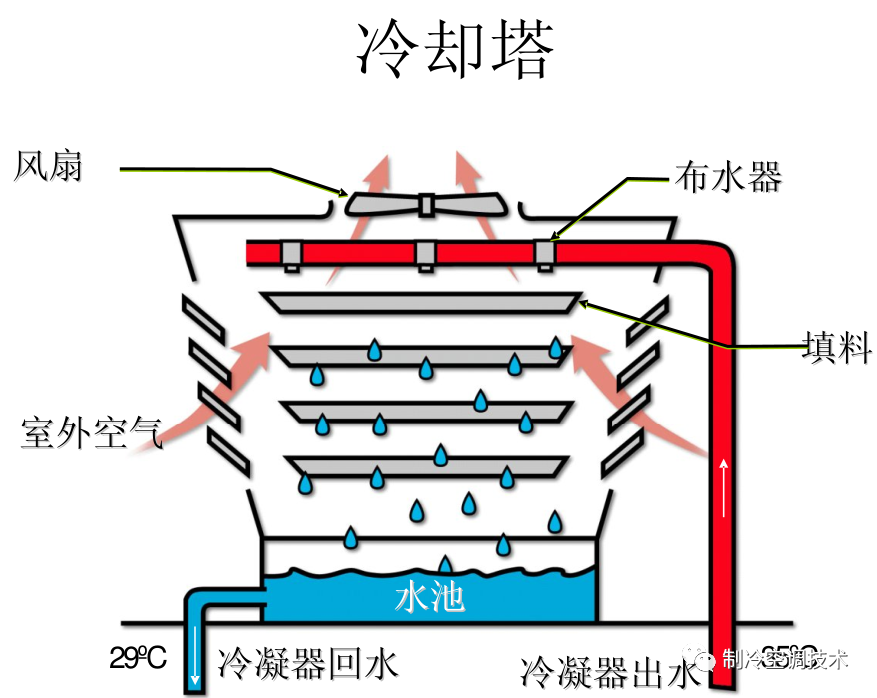

用水作为循环冷却剂，从一系统中吸收热量排放至大气中，以降低水温的装置；其冷是利用水与空气流动接触后进行冷热交换产生蒸汽，蒸汽挥发带走热量达到蒸发散热、对流传热和辐射传热等原理。

5、节流机构

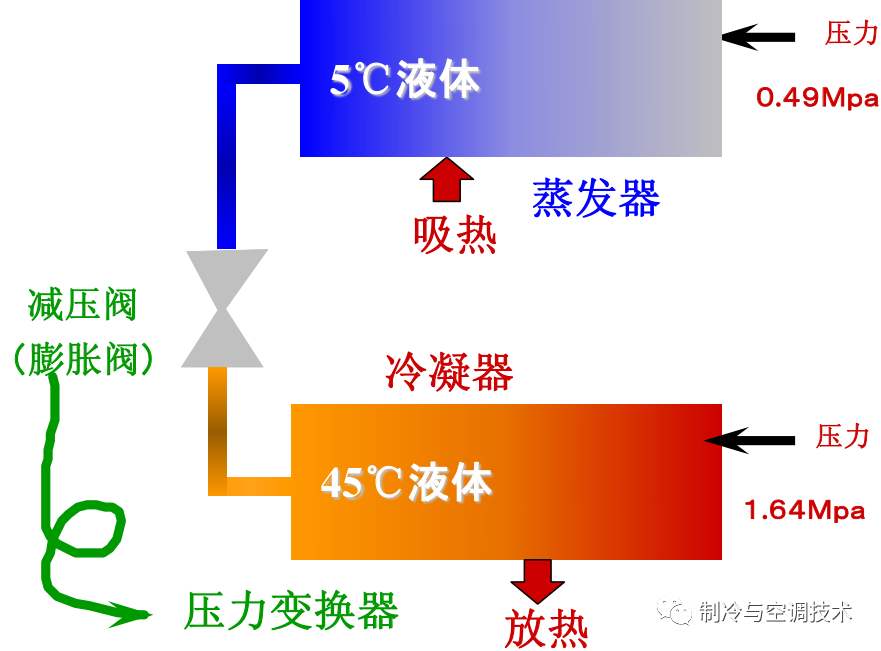

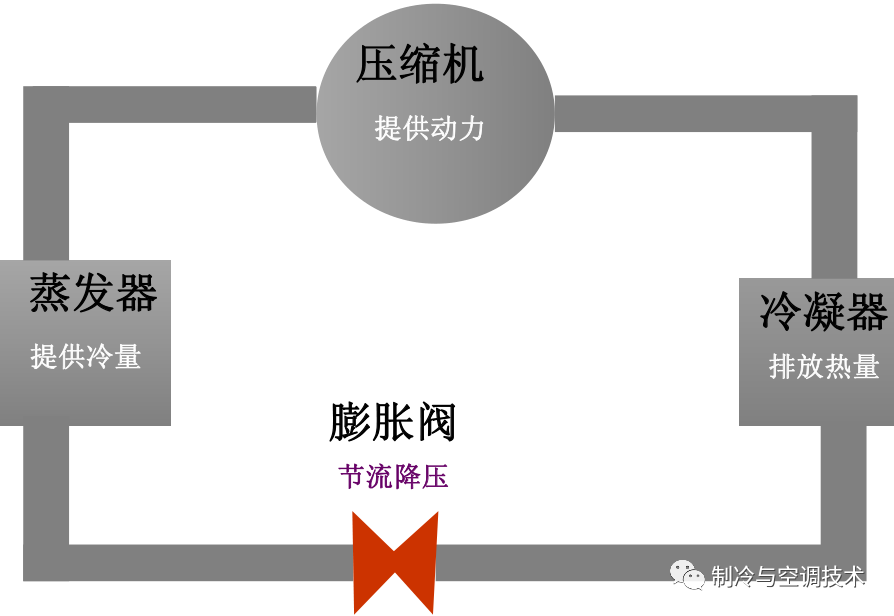

节流机构是一种用于限制流体流量的装置或组件，它可以通过改变流道的截面积或引入阻力来实现流量的调节和控制。使蒸发器内制冷剂在低压低温工况下蒸发，达到制冷的目的。

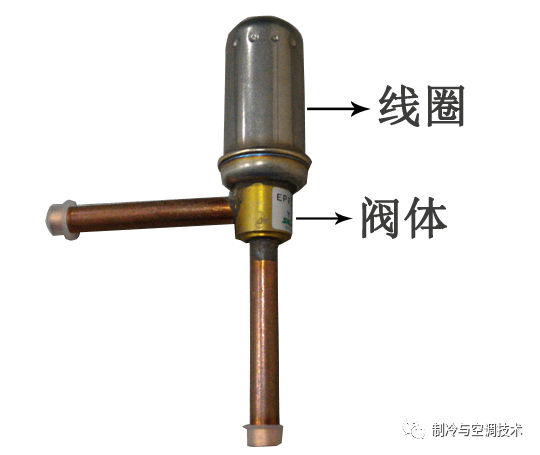

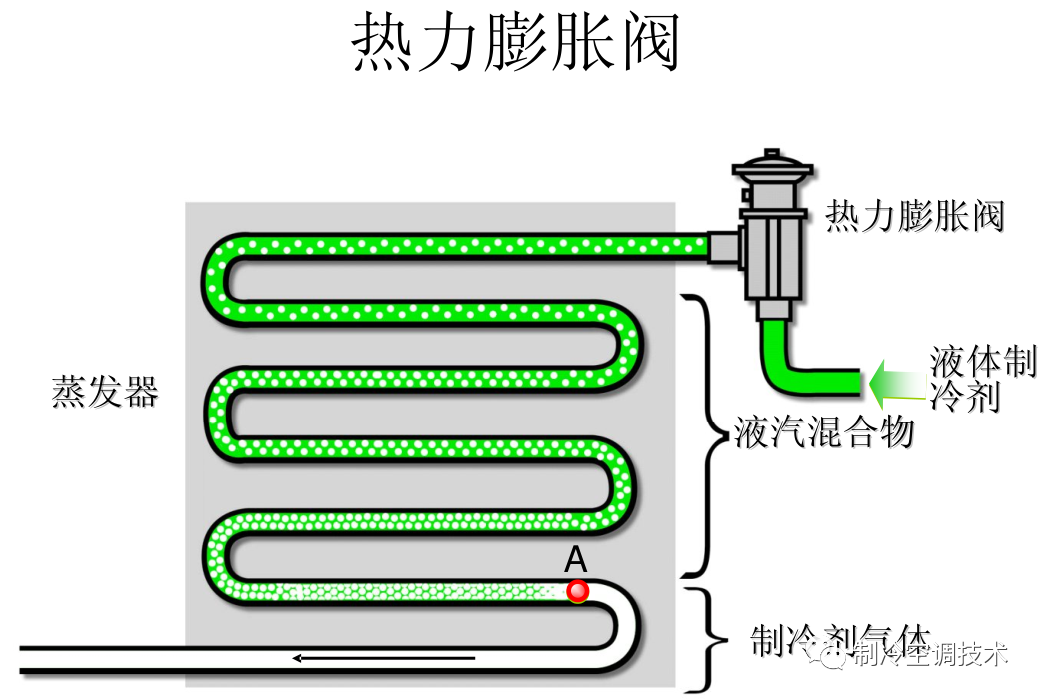

节流装置常见的有： 热力膨胀阀； 电子膨胀阀； 毛细管； 节流短管； 手动膨胀阀； 浮球膨胀阀； 孔板节流； 电子膨胀阀 孔板节流 其它种类电子膨胀阀图我就不发了....要看的小伙伴，可以在公众号大家回复节流机构，我们之前发了很多文章，有相关的说明。

6、蒸发器

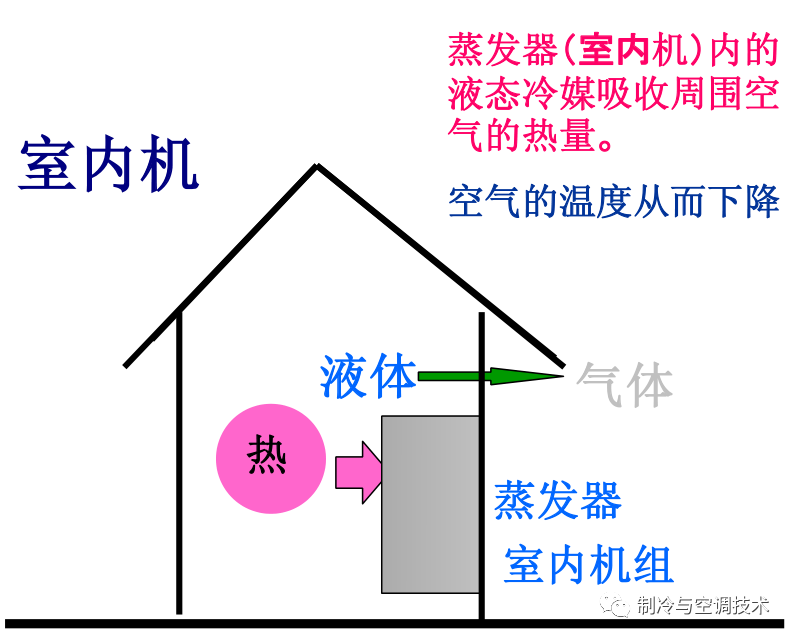

蒸发器（室内机）内的液态冷媒吸收周围空气的热量，空气的温度从而下降，达到制冷的目的。

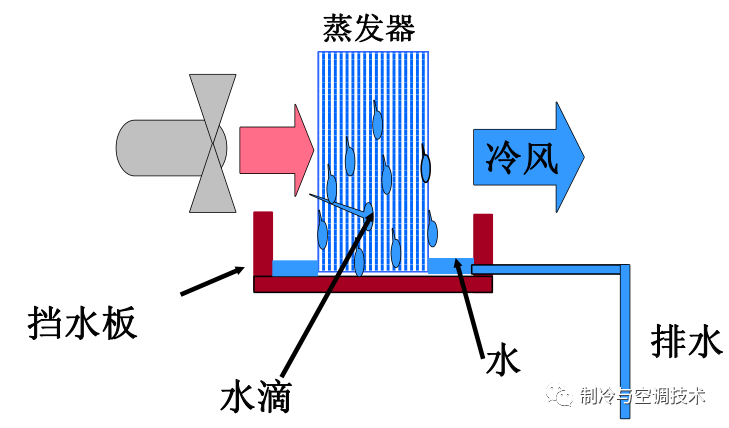

室内的温度较高,空气流过蒸发器时冷媒蒸发带走空气中的热量,空气温度降低成为冷空气，空气被冷却时,空气中会有凝水.通过排水器排走。

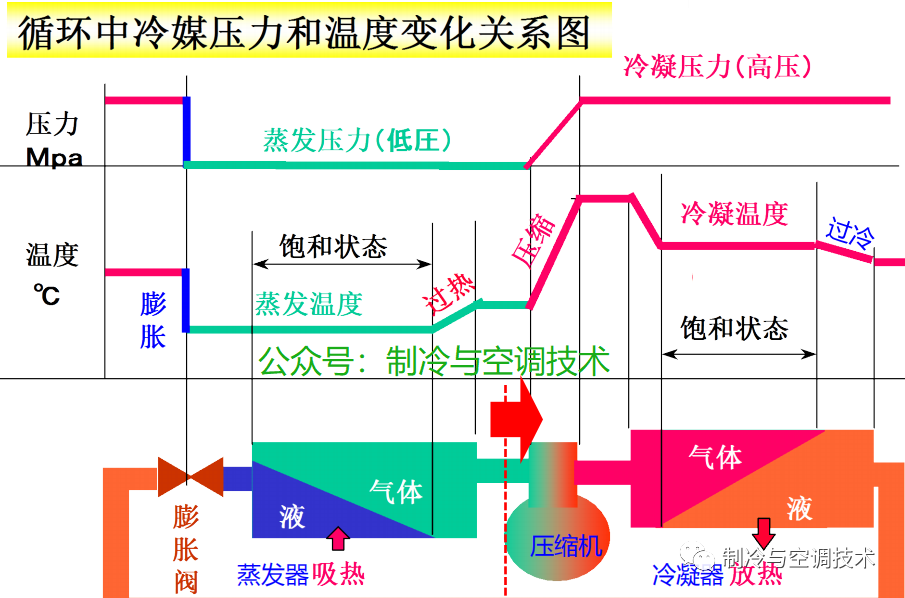

7、吸气过热度

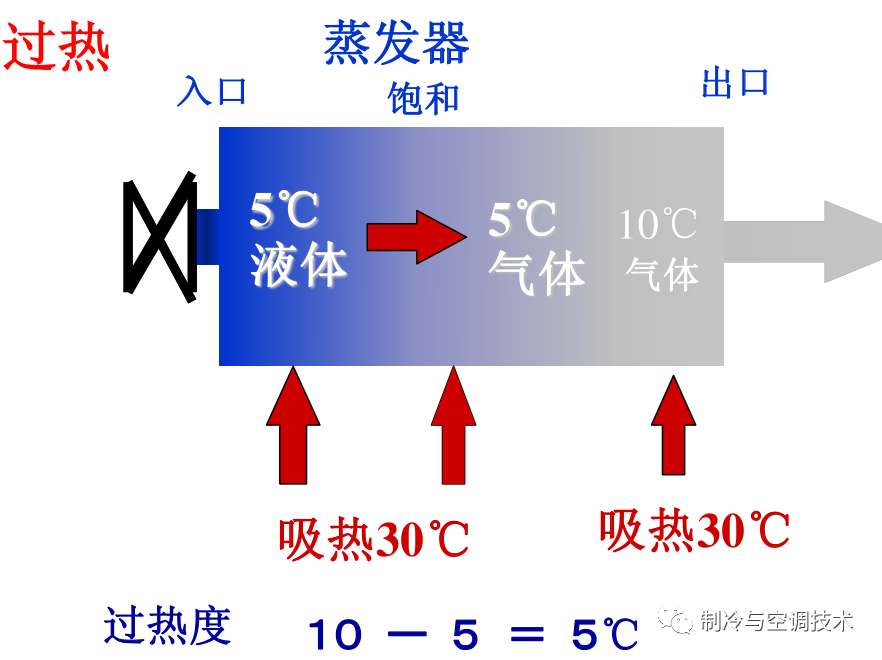

吸气温度是压缩机吸入的制冷剂的饱和蒸汽温度，吸气过热度是为了保护压缩机避免液击，允许吸入饱和制冷剂气体比蒸发温度高3-10度。

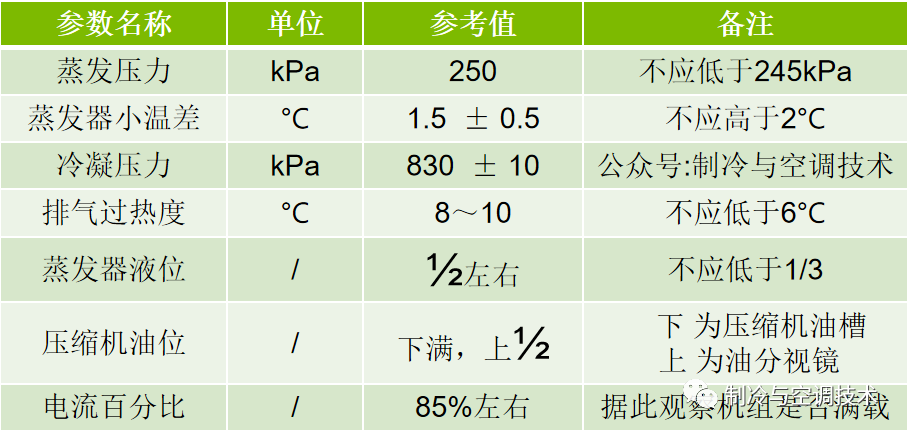

对于冷水机组来说，吸气过热度可以衡量制冷剂充注量、供液阀调节、蒸发器换热效果等参数，满液式蒸发器正常值在1℃～1.5℃之间；干式蒸发器正常值在8℃～12℃之间。

8、过冷度

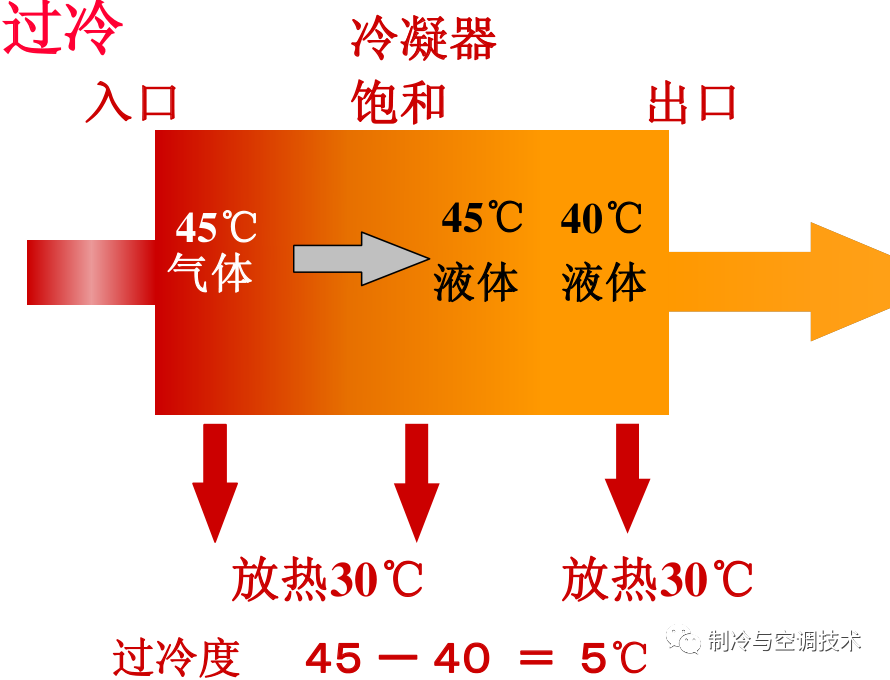

工程上，一般将排气压力近似看作冷凝压力，排气压力对应的饱和液体温度和冷凝器出口液体的温度之差，作为过冷度。之所以这样近似，是因为冷凝器的压降相对于蒸发器而言较小。

对于冷水机组来说，过冷度可以衡阳机组制冷剂充注量、压缩机运行状态等参数。R-22制冷剂过冷度正常值在14℃～19℃之间；R-134a制冷剂过冷度正常值在7℃～10℃之间。

9、Ｐ-ｈ图

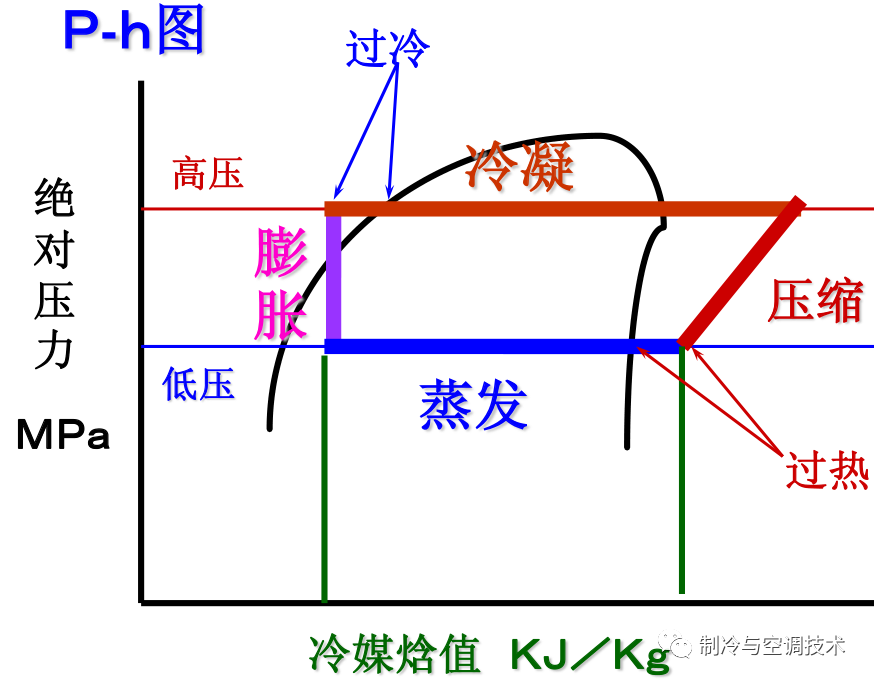

压焓图是制冷工程中常用的热力图，用以表达压缩式制冷的制冷剂循环过程，横坐标为比焓值h，纵坐标为绝对压力的对数值lgP。

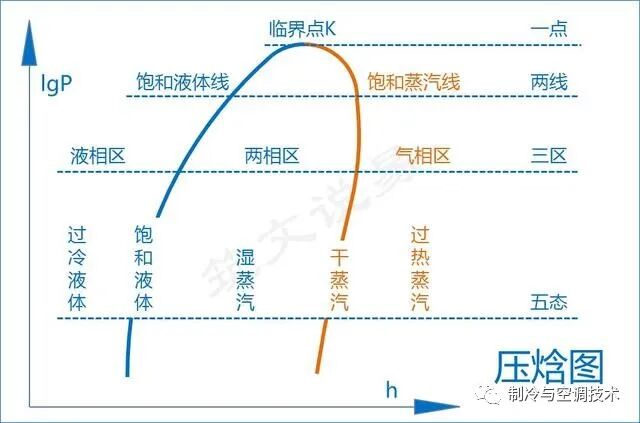

压焓图的组成，可以简单地理解为一点、两线、三区、五态、六线。相关资料与视频教学，我们都在公众号和技术资料有说明。

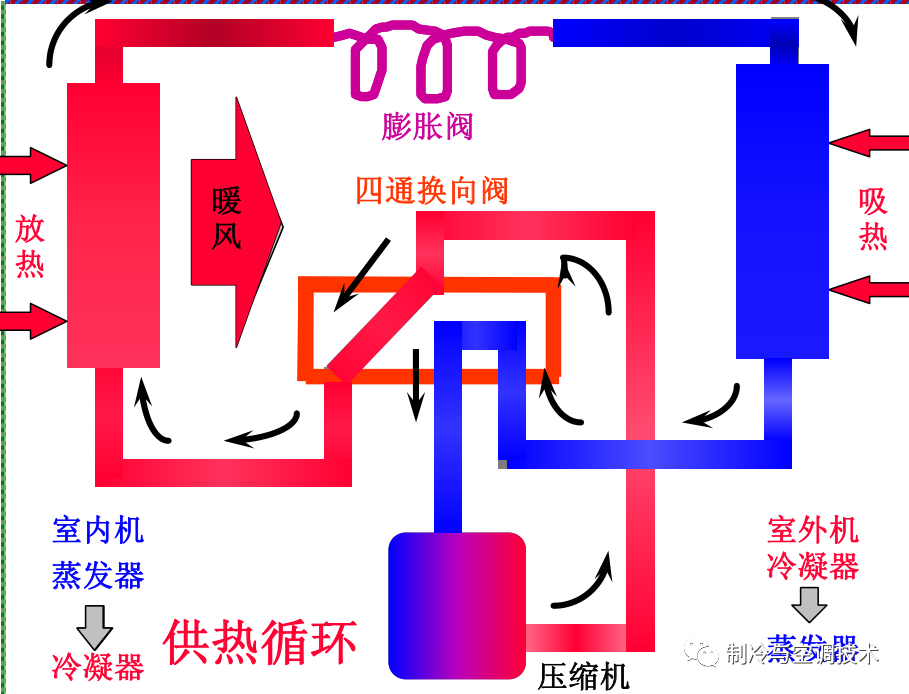

10、制冷循环/制热

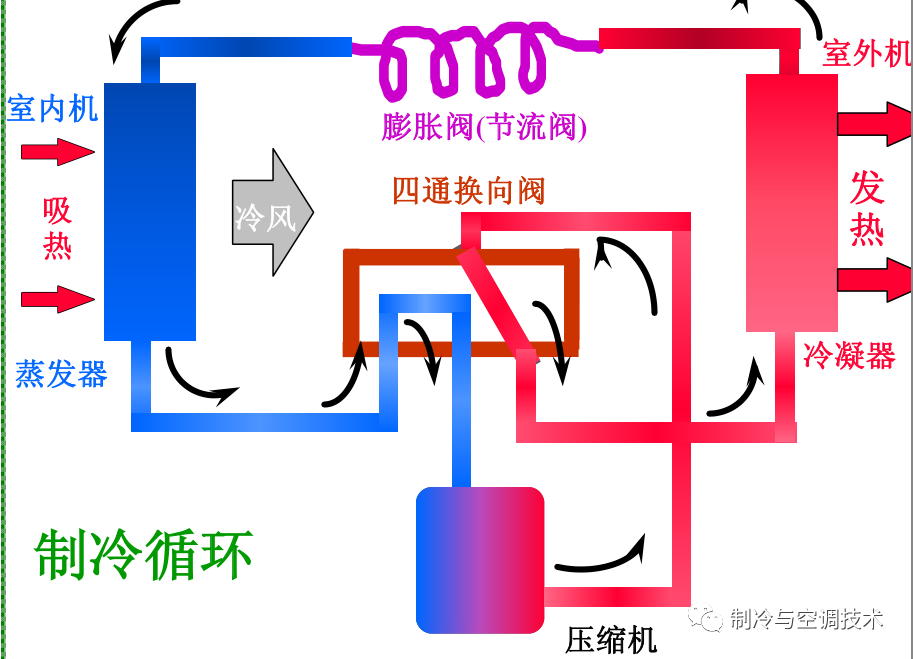

内机为制冷模式运行时，室外机根据室内机的运行负荷需求，相应地启动室外模块，室外换热器作为系统的冷凝器，各制冷室内机的换热器并联作为系统的蒸发器，通过室内机的送回风循环实现对室内空间的空气温湿度调节。
