一文彻底读懂电气设备型号含义

1.变压器

SFQ10-50000/110（油浸式风冷110kV 50000kVA 变压器）

S--在第一位代表三相，在第三、四位则代表三绕组（如：SSZ11就代表三绕组，因为是三相，中间的D省略了）

D：单相，在后面时代表移动式

F：代表油浸风冷

Z：代表油载调压

Q-：全绝缘

J：代表油浸自冷

L：代表铝绕组或防雷

P：代表强油循环风冷

50000：额定容量

2.避雷器

YH1.5W-0.8/3.9（400V）/HY5WS-17/50（10kV）/HY5WZ-51/134（35kV）/Y10W-102/266（110kV）
H：复合型材料（外套——硅橡胶）
Y：金属氧化物避雷
5：标称放电电流（8/20波形）
W：无间隙
S：配电型避雷器（Z:电站型；R:并联补偿器用；D:电机用；X:线路型）
17：避雷器额定电压（kV）
50：避雷器残压（在8/20波形下,电流幅值5kA的条件下残压，kV）

最后一位有的会附加特性符号（G：高原型；W:防污型；TH:湿热带地区用；DL:电缆型）

3.封闭组合电器

ZF4-126D/1250-40（110kV封闭式组合电器）/隔离开关ZF4-126G（110kV封闭式组合电器）
Z:封闭式组合电器
F:SF6
4:系列号
126:额定电压(kV)

D：断路器

G：隔离
1250:额定电流(A)
40:额定短路开断电流(kA)

4.母线

TMY-50*5（硬铜母线50*5）

T:铜（L：铝）

M：母线

Y：硬（R：软）

50*5：宽*厚（mm）

空气插接型：BMC；密集绝缘插接型：CMC 高强度封闭式：CFM

5.断路器

1）ZN65A-12/T 3150-40（10kV真空断路器）

Z:真空断路器
N:户内式
65A:设计序号
12:额定电压(kV)
T:弹簧机构
3150/1250:额定电流(A)
40:额定短路开断电流(kA)

2）DZ5-20/310（400V塑壳断路器）

D：低压断路器

Z:塑壳（W：框架）

5:设计序号

20:额定电流

3:极数

1:热脱扣器（脱扣器代号：2：电磁脱扣器；3：复式

0:不带附件（2：有辅助触头）

6.熔断器

RN2-10/0.5（代表型号）

高压熔断器的型号参数及含义：□□□—□□/□
第一位：产品字母代号（R-熔断器）
第二位：使用环境（N-户内，W-户外）
第三位：设计序号（1，2，3……）
第四位：额定电压（kV）
第五位：结构特点（H-带有限流电阻，Z-带重合闸，T-带热脱扣器）
第六位：额定电流（A）

7.电缆

ZH-YJLV22-0.6/1-5*16

Z：阻燃（分为A、B、C三级：ZA、ZB、ZC表示）

H：耐火

YJ：交联聚乙烯绝缘

L：铝导体（铜导体时可省略，LH：铝合金导体）

V：聚氯乙烯护套（Y：聚乙烯护套）

2：钢带铠装（3：细钢丝铠装；4粗钢丝铠装）

2：聚氯乙烯外护套（3：聚乙烯外护套）

5*16：5芯16平方电缆。

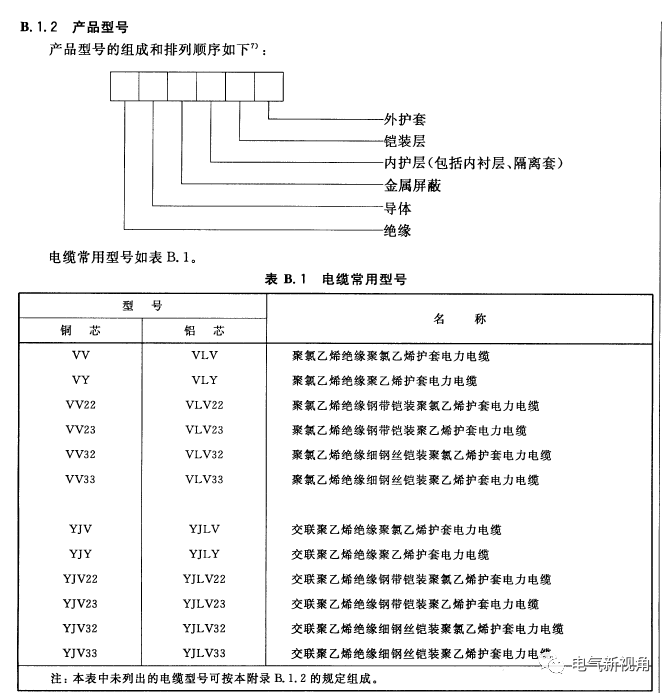

后附规范截图，详见下图：

8.电流互感器

1）高压侧LRB-110-B/10p20

L ：电流互感器

R：嵌入式

B：保护用的

B 保护级

10P/10P/0.5/0.2S：CT的准确等级

10P后面一般还有一个参数，比如10P20表示当一次电流达额定电流的20倍时，此绕组的误差不能超过±5%；0.5用于测量；0.2S用于计量

2）低压侧LZZBJ9-10A3G
L:电流互感器

Z:支柱式
Z:浇注式

B:带保护级

J:加强型

9:设计序号

10:额定电压（kV）
A3G:结构代号

9.电压互感器

JDF3-110（110kV电压互感器）/JDZJ-10（10kV电压互感器）

J：电压互感器

D：单相

F：测量和保护二次绕组分开

Z-浇注绝缘

J：接地保护用的

110/10：电压等级

10.接地刀

JN15-10（户内10kV接地刀）

JN：户内高压接地刀www.dgdqw.com

15：-设计序号

10：额定电压

11.隔离开关

GN19-10/630-20（户内10kV隔离开关）

G：隔离开关

N：户内
19：-设计序号

10：额定电压

630：额定电流（A）

20：额定短时耐受电流（kA）

12.DNX-10（带电显示器）

很常规的设备，主要说明下DNX-10/Q和DNX-10/T的区别：

T型为提示型，用于提示高压回路是否带电，不具备闭锁功能。Q型为强制型，用于显示高压回路是否带电，并有闭锁极点输出，和电磁锁配套使用，能够实现对高压开关设备进行闭锁，从而达到五防功能。

13.开关柜 KYN28-12/630-20

K：铠装式（高压开关柜-J：间隔式；X：箱式；H：环网式）

Y：移开式（型式特征-G：固定式）

N：户外型（安装场所）

28：设计序号

12：额定电压（kV）

630：额定电流（A）

20：额定短路开断电流（kA）

14.国产低压配电柜

1）GGD（固定柜）

G:封闭式开关柜

G:固定安装、接线

D:电力用柜

2）GCK/GCL（抽屉柜）

G:封闭式开关柜

C:抽出式

K:控制中心（L：森源电气系统）

注：用的比较多的还有MNS柜，其实是按照ABB公司转让技术生产的柜型，最小可做1/4模数，GCK最小1模数，GCL最小可做1/2模数。

15.负荷开关：

FN12A-12D/T630-20

F：负荷开关

N：户内使用

12：设计序号

A：衍生序号

12：额定电压

D：接地开关

T：弹簧操作机构

630:额定电流（A）

20：额定短时耐受电流（kA）
