建筑电气CAD设计图线绘制规则,菜鸟小白必须了解的CAD知识

发布于:2023-08-28 15:59:28 来自:电气工程/电气资料库 [复制转发]

 不同的电气图,对图线、字体和比例有不同的要求。国标对电气工程图的图线、字体和比例做出了相应的规定,其中图线的相关要求如下:



1.基本图线

根据国标规定,电气工程图中常用的线型有实线、虚线、点画线、波浪线、双折线等。


2.图线的宽度

图线的宽度应根据图纸的大小和复杂程度,在下列数值中选择:0.18mm,0.25mm,0.35mm,0.5mm,0.7mm,1mm,1.4mm,2mm。










在电气工程图中,图线一般只用两种宽度,分别为粗实线和细实线,其宽度之比为2:1.在通常情况下,粗线的宽度采用0.5mm或0.7mm,细线的宽度采用0.25mm或0.35mm。


在同一图纸中,同类图线的宽度应基本保持一致,虚线、点画线及双点画线的画长和间隔长度也应大致相等。









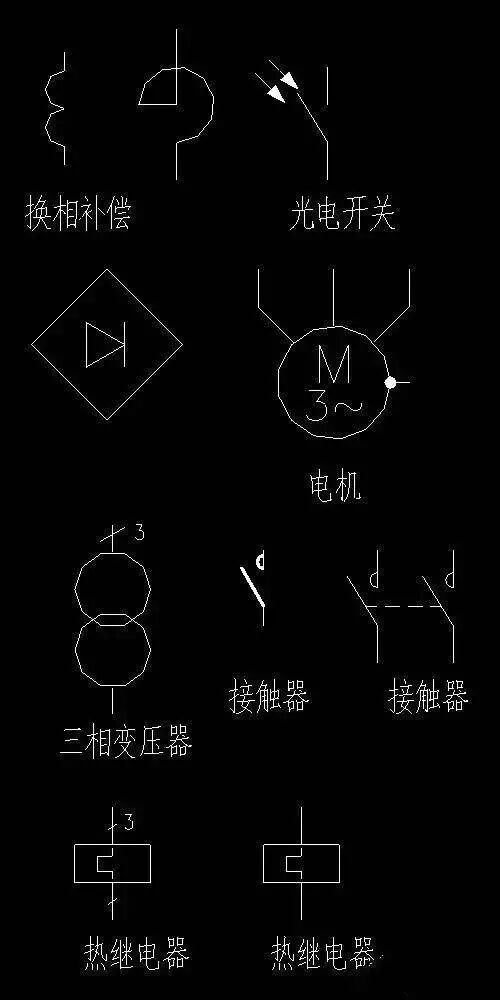

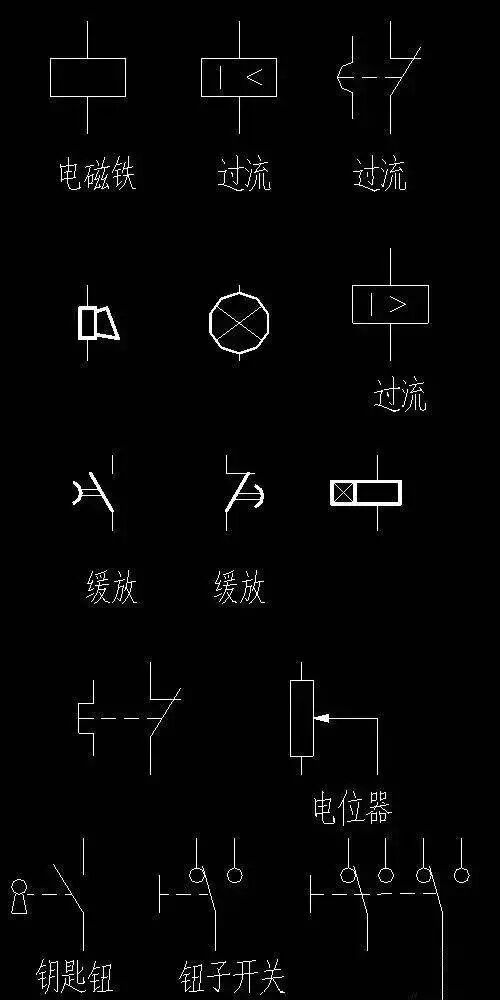

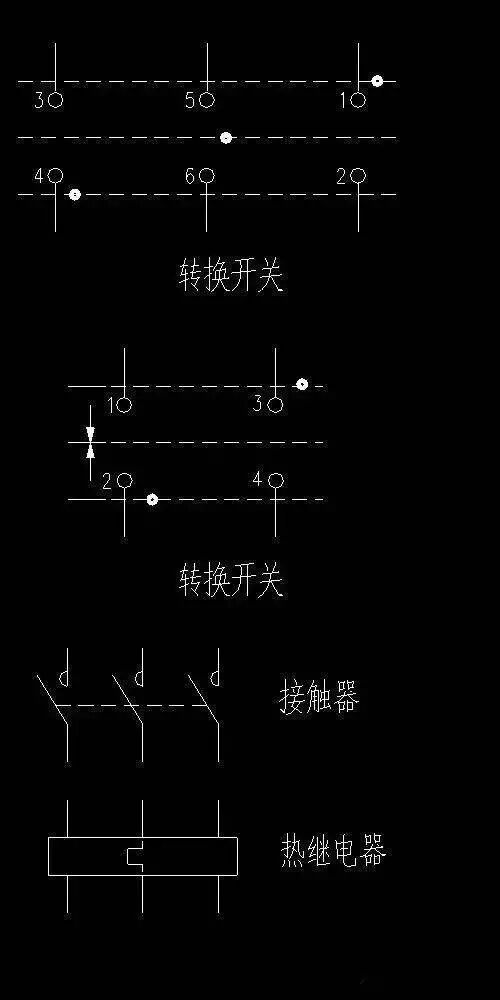

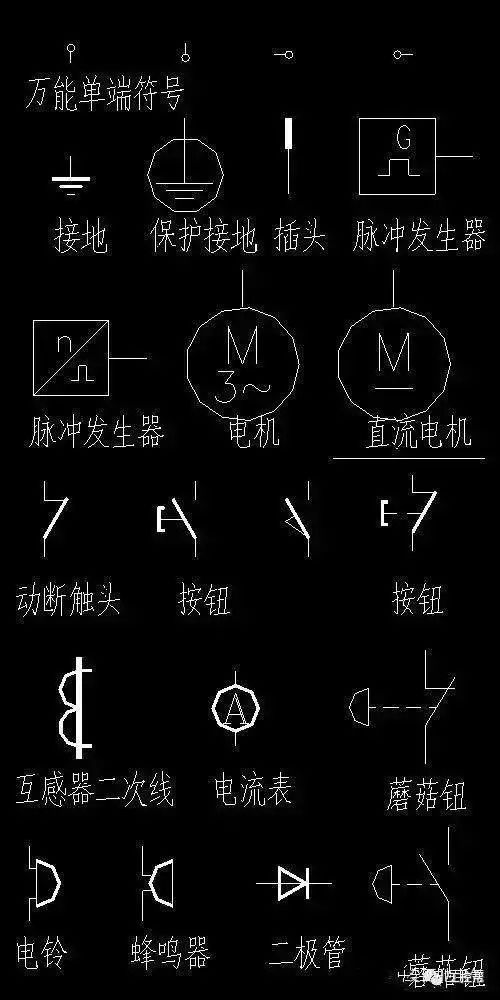

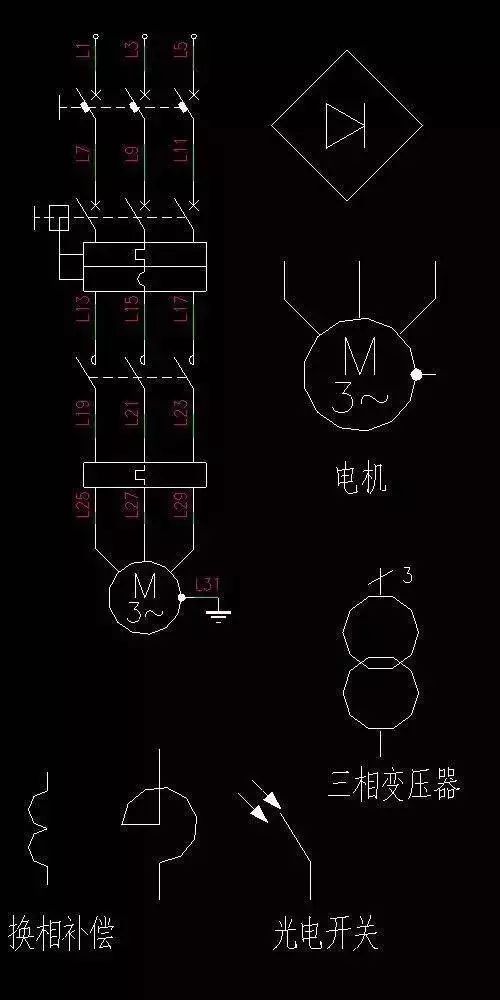

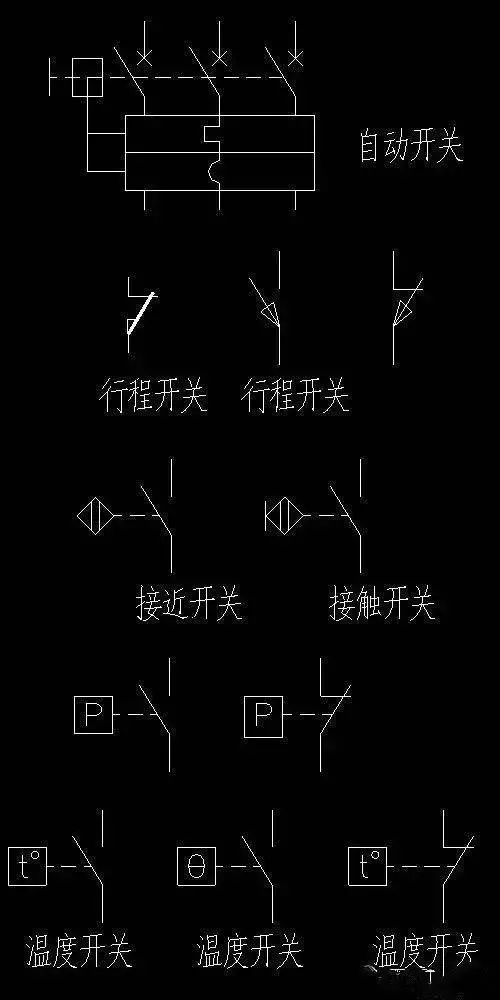

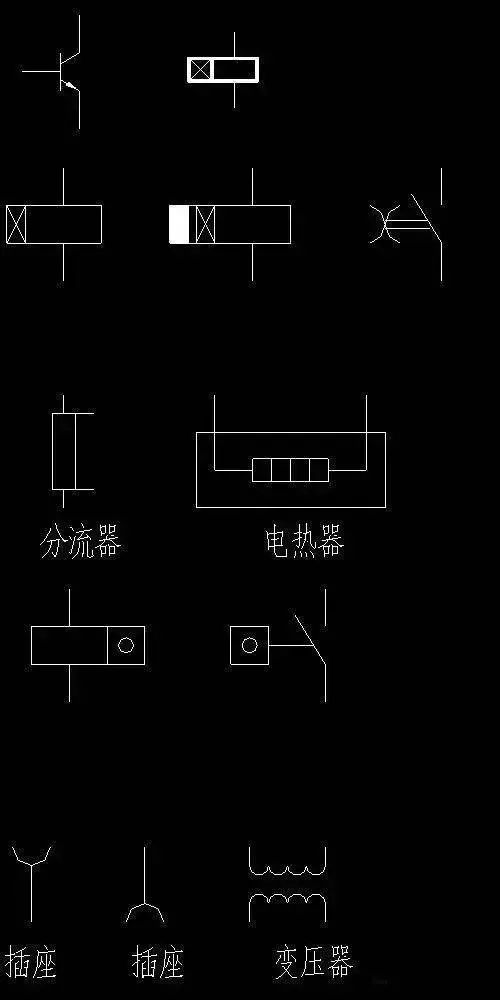

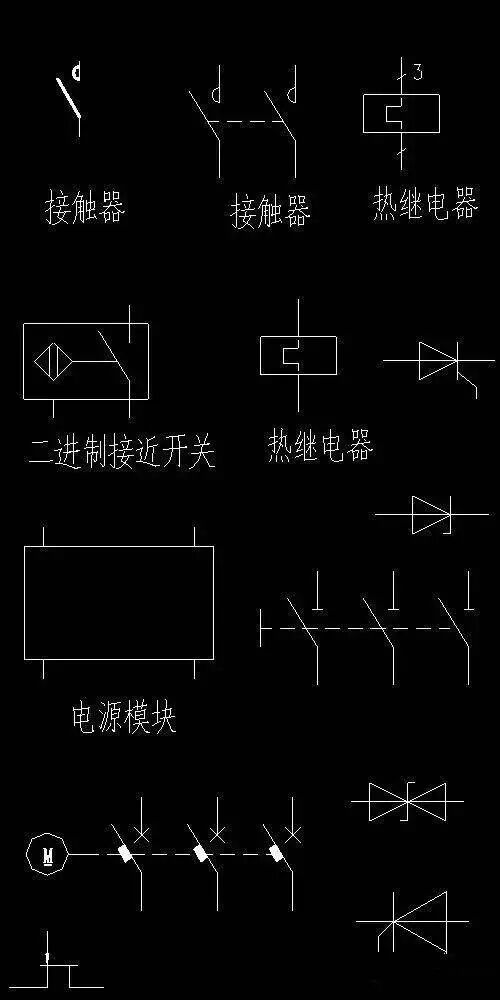

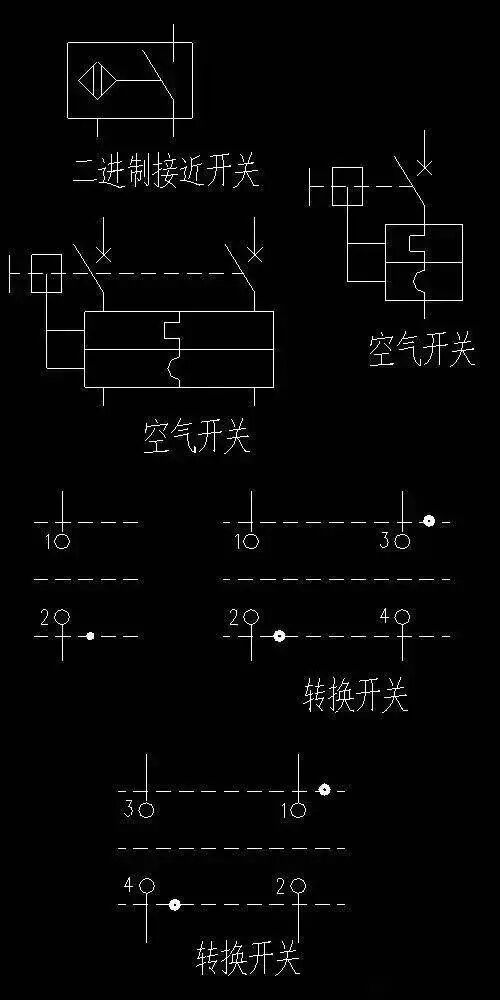

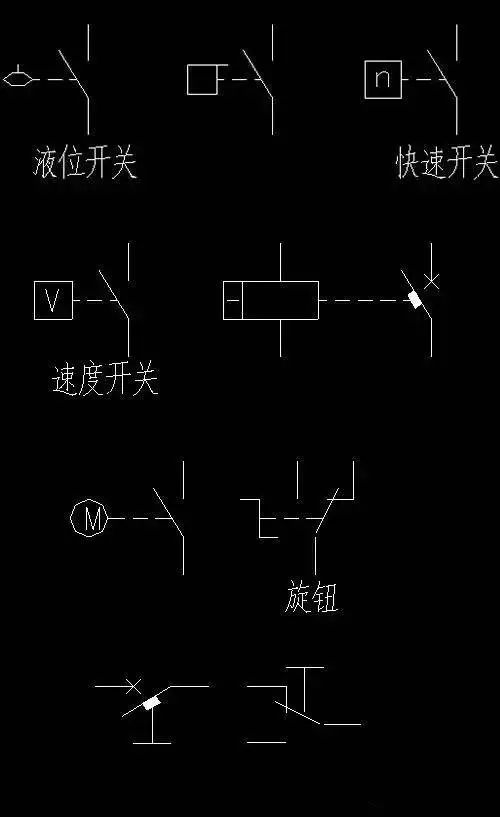

标准图形CAD
