电力系统中配电柜的分类及特点

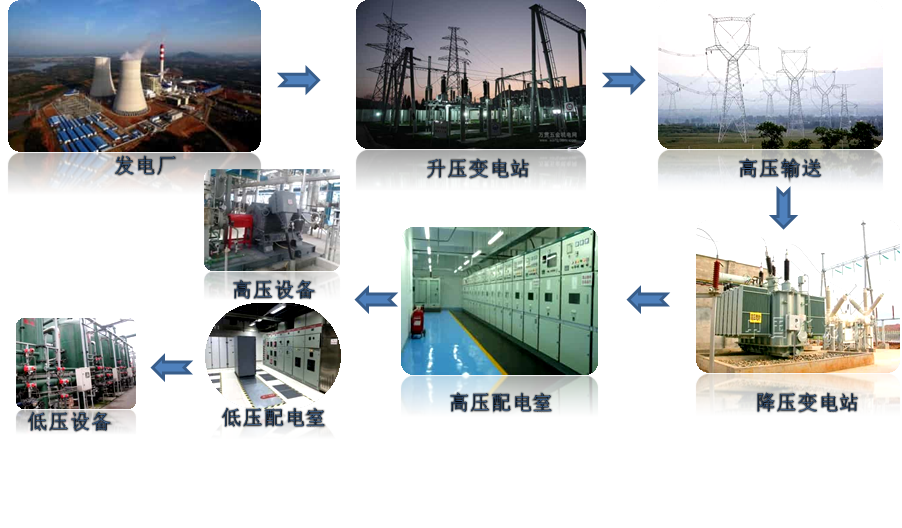

电力系统

电力系统 电力系统

配电柜定义

在电力系统的末端负责分配电能和电力线路、用电设备的监测、控制而集成电气元件的柜体被称为配电柜。

配电柜就是开关柜和配电箱在广义概念上的合称。

开关柜和配电箱的区别

开关柜是一种成套开关设备和控制设备，主要对电力线路、主要用电设备的控制、监视、测量和保护，体积大，常设在变电站和配电室内。

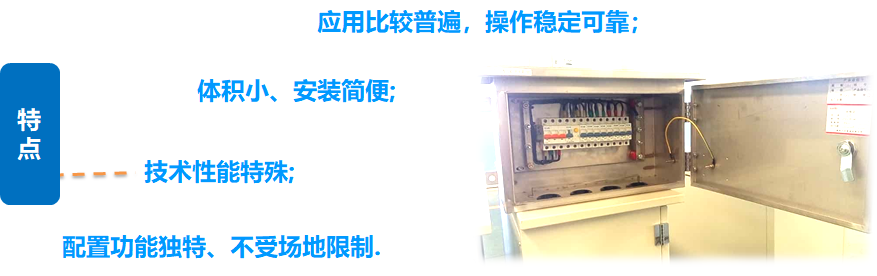

配电箱主要对用电设备控制、分配电能，对线路的过载、短路、漏电起保护作用，体积小，适用各种场所。

配电柜的分类 配电柜的分类

按电压等级分类

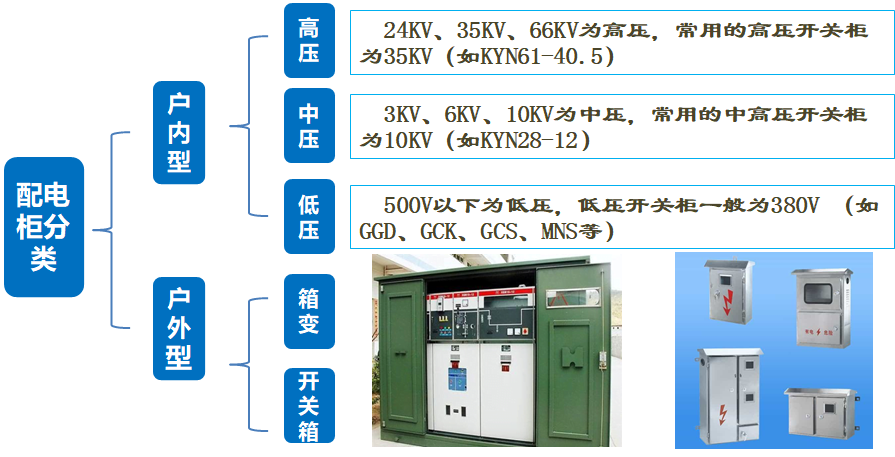

开关柜中，500V以下为低压，3KV、6KV、10KV为中压，24KV、35KV、66KV为高压，其中66KV很少用。

目前，常规的低压开关柜一般为380V （如GGD、GCK、GCS、MNS等）；中高压开关柜一般为3KV、6KV、10KV、24KV、35KV，我们常用的中高压开关柜为10KV和35KV（如KYN28-12、KYN61-40.5）。

配电柜的分类

按电压波形分类

可以分为直流开关柜、交流开关柜。

按安装地点分类

可以分户内式开关柜和户外式开关柜。

按断路器安装方式分类

可以分为移开式开关柜和固定式开关柜。

按配电装置绝缘特点分类

可以分户空气绝缘敞开式开关柜、气体绝缘金属密闭式（GIS）开关柜及混合技术（MTS）开关柜。

按结构形式分类

中高压开关柜：按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜、金属封闭箱式开关柜和敞开式开关柜四大类。

低压开关柜分为抽出式开关柜（GCS、GCK、MNS等），固定式开关柜（GGD、XM配电箱、XL动力柜等）。

按用途分类

分为进线柜、出线柜、计量柜、补偿柜（电容柜）、转角柜、母线联络柜、PT柜、隔离柜

集团用配电柜

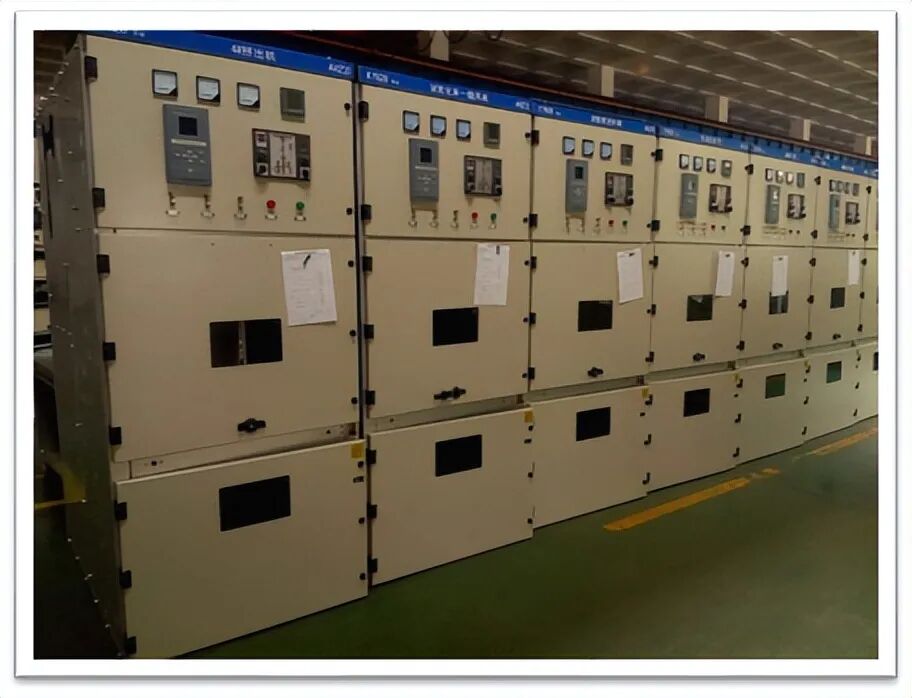

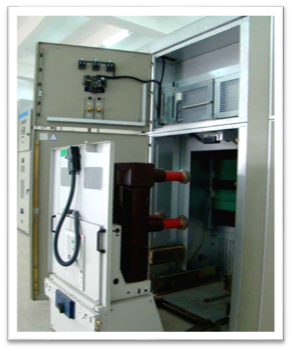

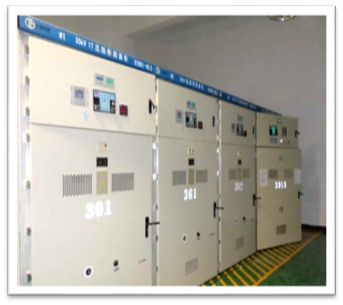

1、KYN61-40.5KV金属铠装移开式高压开关柜

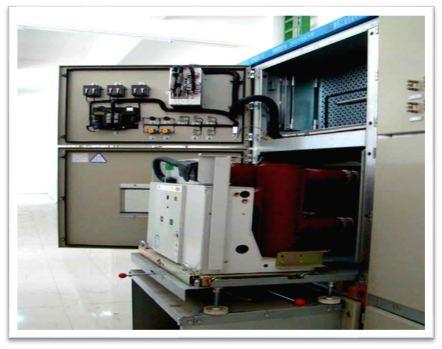

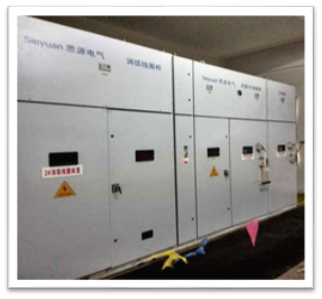

2、KYN28A-12KV金属铠装中置式高压开关柜

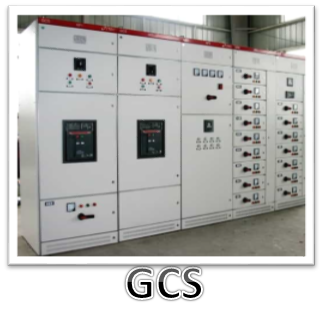

3、 GGD、MNS、GCS、GCK低压交流开关柜

4、XL动力柜、XM配电箱、暗装箱等非标柜。

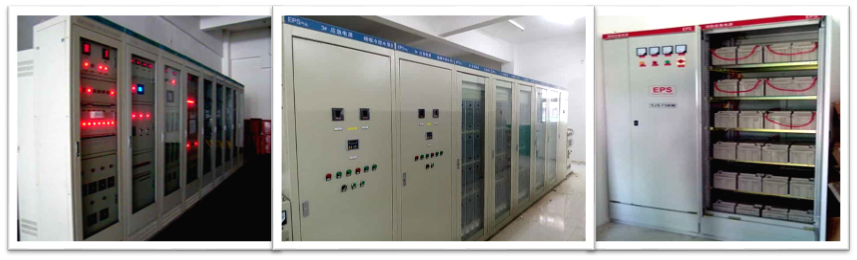

5、 EPS应急电源柜

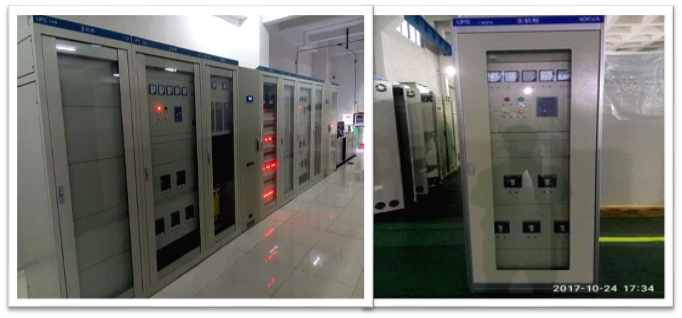

6、 UPS不间断电源

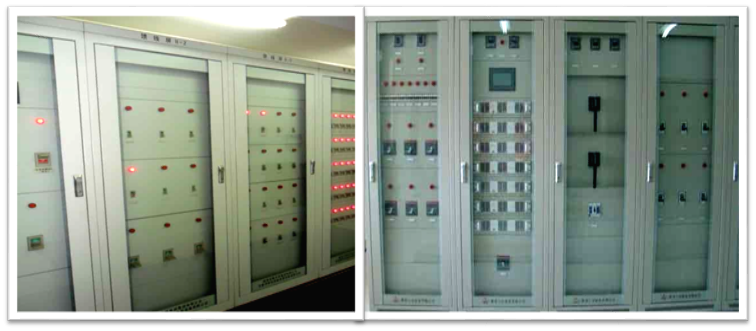

7、 直流屏

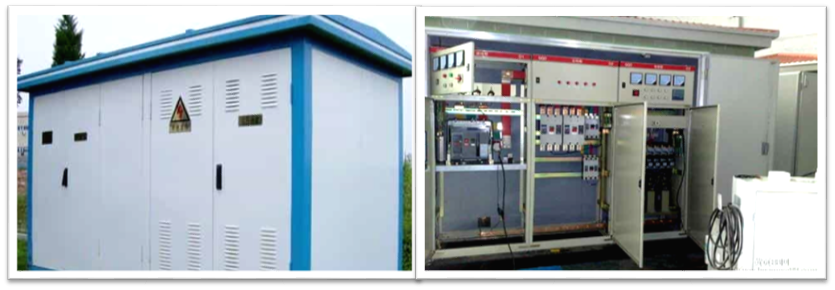

8、 预装式箱式变电站

配电柜型号说明

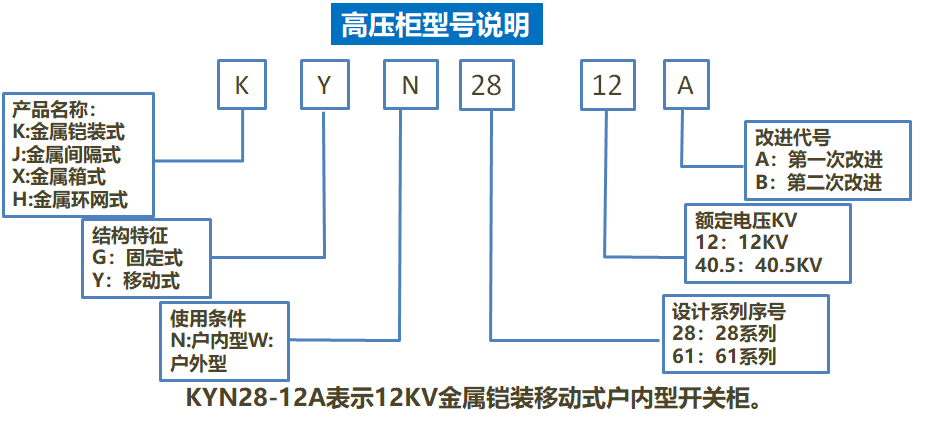

高压柜的“五防”功能

一防：防止误入带电间隔

二防:防止误分、误合短路器。

三防：防止带接地线合隔离开关。

四防：防止带负荷分、合隔离开关

五防：防止带电挂地线或合接地开关。

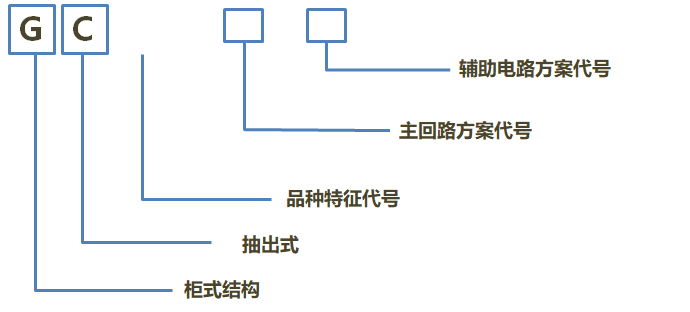

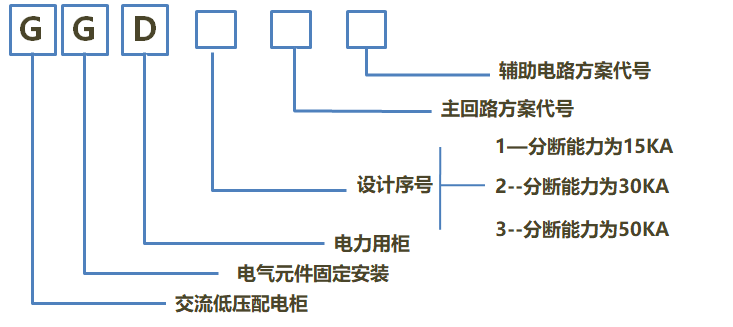

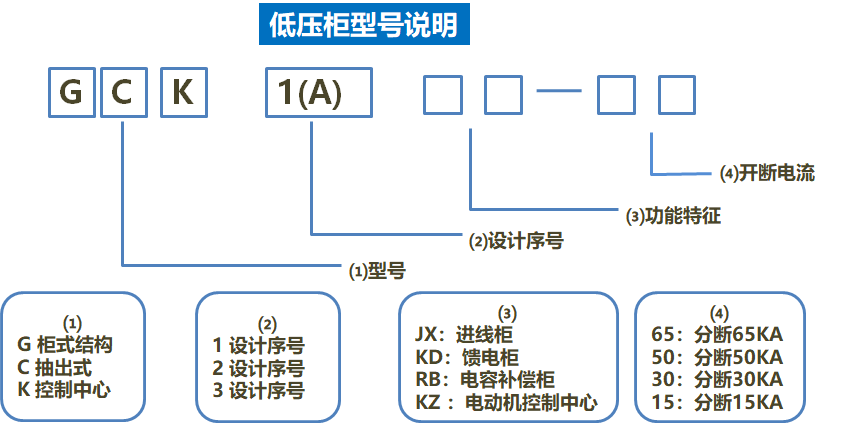

低压柜型号说明

GGD、GCK、GCS、MNS的区别

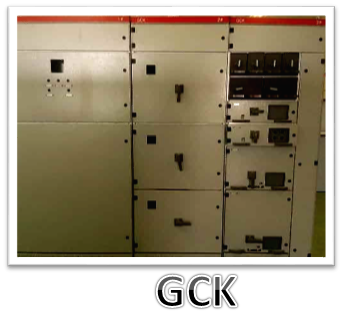

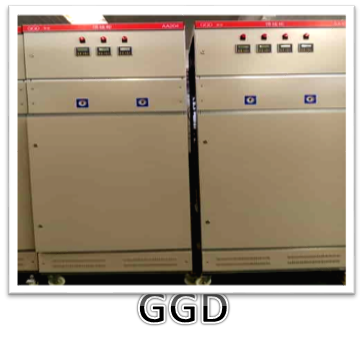

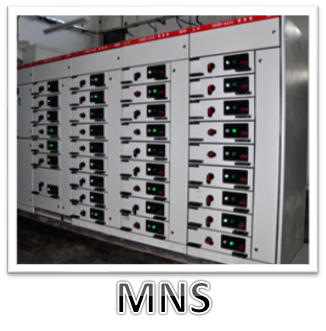

GCK/GCS/MNS 是抽屉式，GGD 是固定式的；

MNS 是ABB设计制造的，GCK/GCS 是国产柜型

GCS 只能做单面操作柜；GCK/MNS/GGD 可作双面操作柜；

相比GGD来说，GCK/GCS/MNS 在故障维护时方便快捷，只需拉出故障抽屉直接更换，不影响其他回路正常运行，但GGD 需要整个柜体断电之后才能维护

GCK/GCS/MNS 较省地方，出线路多；GGD 相对出线回路少，占地较大（如果地方小做不了固定柜的建议该做抽屉柜）；

GGD 价格较低；

非标配电柜

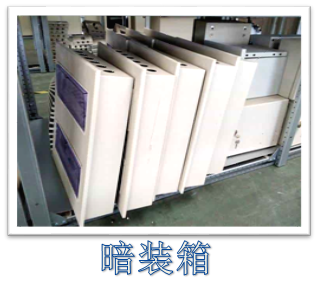

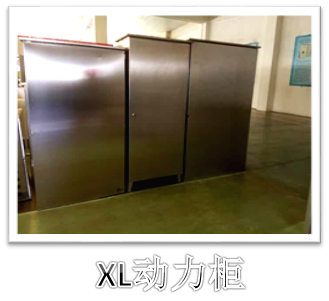

非标配电柜，主要有XL动力柜、XM配电箱、暗装箱等。

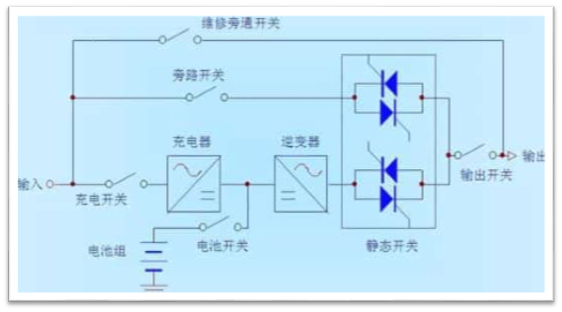

UPS不间断电源

主要对计算机网络系统（如DCS）或其它电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应。

EPS应急电源

主要为电力保障和消防安全提供应急电源。广泛用于大楼应急照明、化工和工矿企业紧急用电、消防电梯等。
