储能是一门跨领域的学科，设计一个储能系统需要多方面的知识。对于非电气专业的人士，遇到储能系统相关的电气图形符号，往往觉得比较迷惑。
电气图形电气符号是在电路图中，用来表示电气装置、电器元件、电气线和电气仪表等的标识和符号。电气符号的标准化和规范化能够帮助工程技术人员和维修人员理解电气图形，快速准确地判断故障原因和进行维修。
电气图形符号是储能系统中的重要元素，对于正确理解储能系统是至关重要的。学习和了解电气符号可以使我们更好地理解和应用储能系统，提高储能系统的管理和维护水平。电化学储能系统的电路结构复杂，不同的电气图形符号对应着不同的电路结构。学习电气符号还可以帮助我们确定电路拓扑结构和实施储能系统的调节和控制。

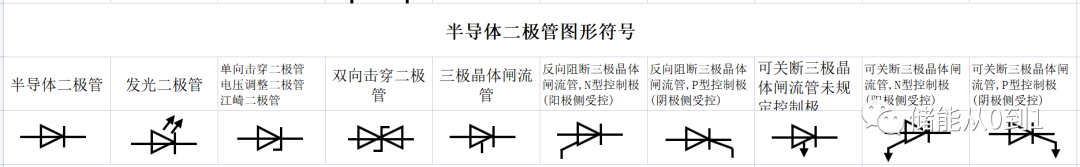

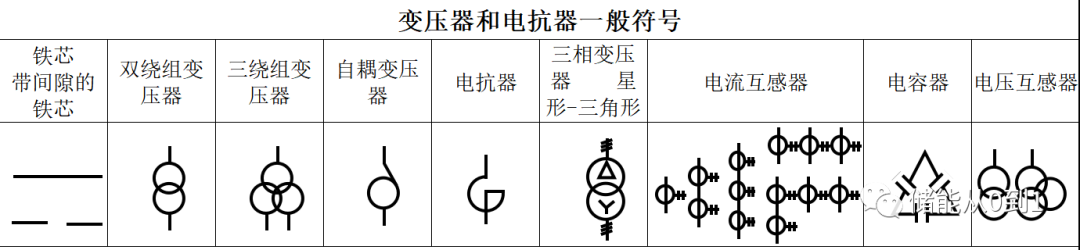

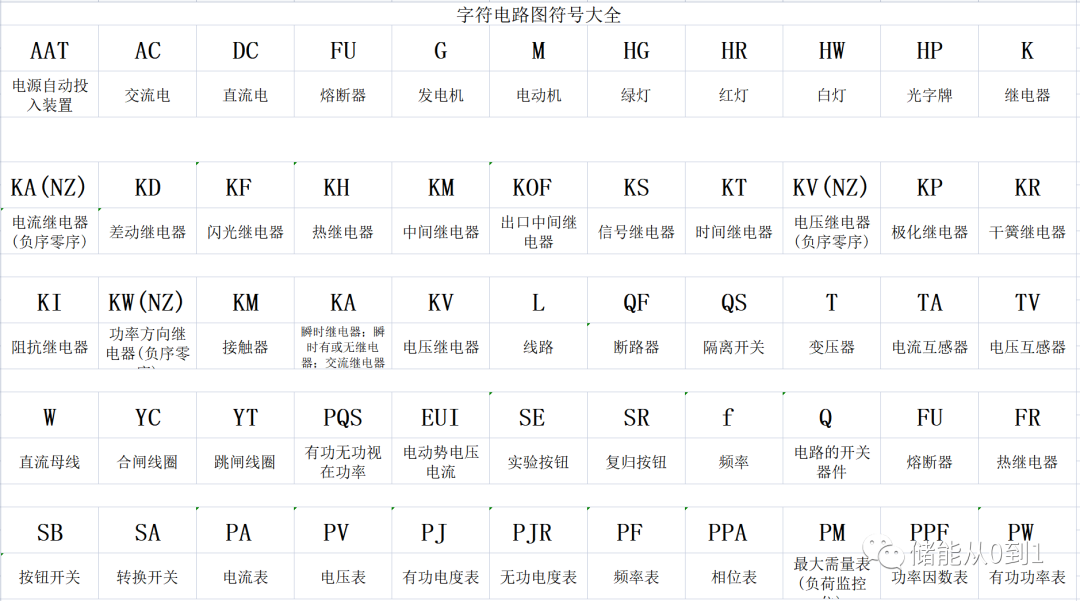

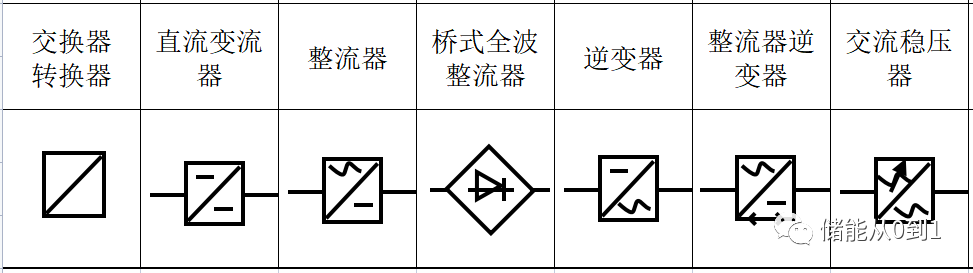

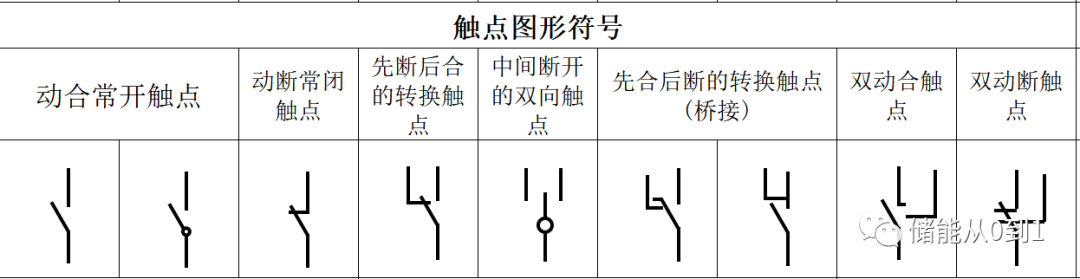

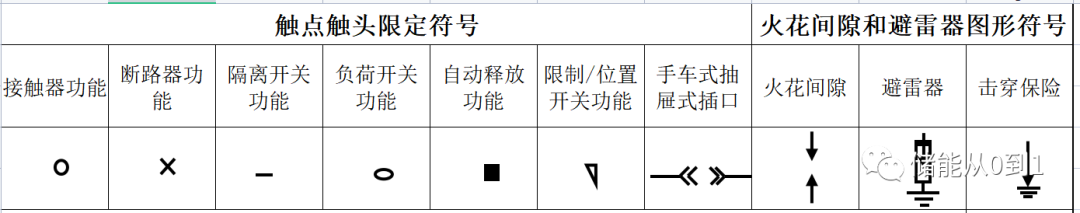

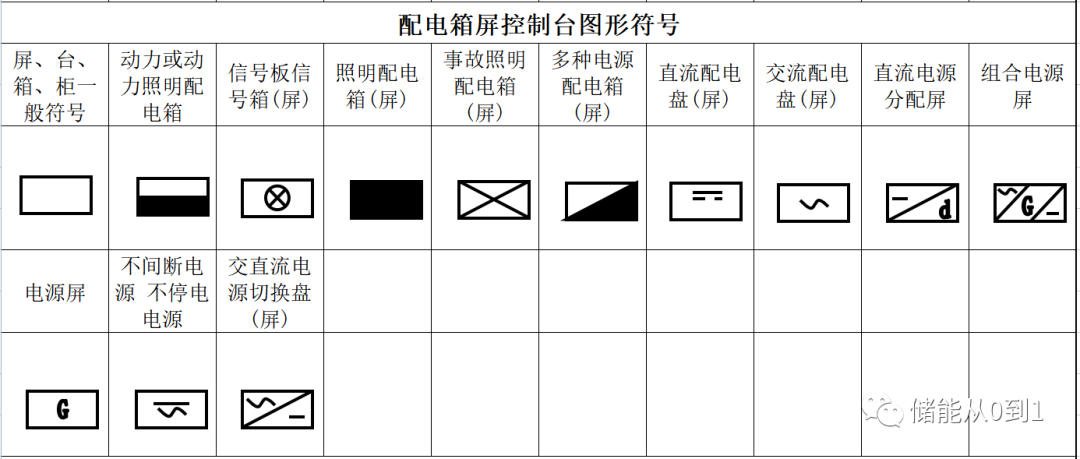

以下汇总了储能系统常用电气图形符号，供初学者参考。
