倒流防止器的工作原理

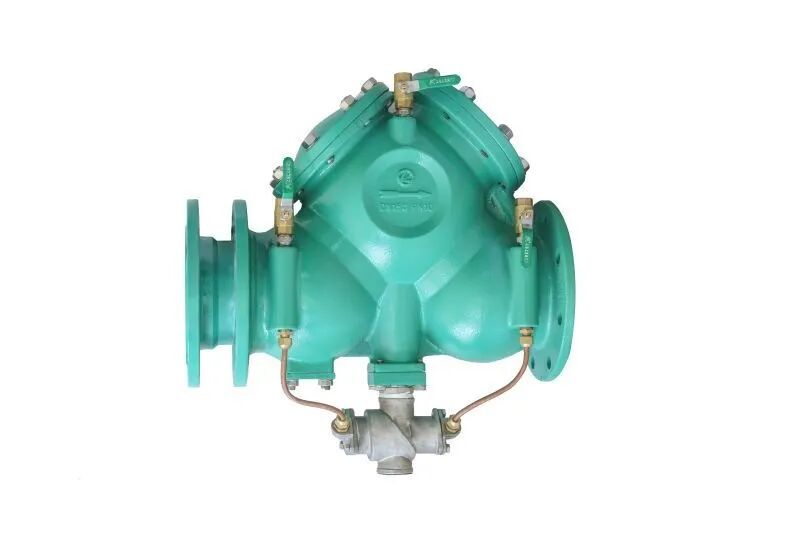

倒流防止器是一种采用止回部件组成的可防止给水管道水流倒流的装置。

倒流防止器根据自来水供水设备，尤其是生活饮用水管道回流污染严重，又无有效防止回流污染装置的情况下，研制的一种严格限定管道中水只能单向流动的水力控制组合装置。它的功能是在任何工况下防止管道中的介质倒流，以达到避免倒流污染的目的。

目前倒流防止器主要分为低阻力倒流防止器和减压型倒流防止器两类，按国家标准低阻力倒流防止器的水头损失小于3米，减压型倒流防止器的水头损失小于7米。

正常流动状态进水端的供水压力总是高于出水端水的压力，水能很顺利流过倒流防止器作正向流动，这时进水端的水压总是高于阀腔内水压，存在一个压差△P1-2，且△P1-2=P1-P2≥8kPa,这个压差驱动旁通泄水阀处于关闭状态，泄水阀不泄水。

零流量状态（一）出水端无水流出，若进水端供水压力保持恒定，且进水端水压高于阀腔内水压，压差△P1-2=P1-P2≥8kPa,泄水阀处于关闭状态。

零流量状态（二）出水端无水流出，若进水端供水压力出现下降，虽然进水端的压力仍高于阀腔内的压力，但当△P1-2=5kPa时,旁通泄水阀就开启泄水，阀腔内的水（或部分）被排出；当出水管路因某种原因而水压上升，而且出水止回阀泄漏，造成阀腔内压力上升，这时当△P1-2=5kPa时泄水阀开启将反流水排出。只要泄水阀开启，空气立即通过与大气相通的漏水斗进入阀腔，形成空气隔断。

反虹吸状态当倒流防止器的进水端供水压力P1下降至6kPa以下时，无论阀腔内P2的压力多大，泄水阀开启泄水，同时空气立即通过与大气相通的漏水斗进入阀腔，形成空气隔断，进水端水压即使继续下降形成负压，也不会产生虹吸倒流。

当△P1-2≥5kPa时泄水阀自动关闭复位。头道安全装置出口止回阀ΔP2-3=P2-P3正向压差值≥7kPa，以保证在逆压起始须瞬间快闭（下游压力增高而水流趋于转向之机），就目前市政供水管网，下游流量频繁变化时，由于供水系统存有水击的现象，造成倒流防止器出口端压力波动比较大，出口止回阀的瞬间快闭，避免有可能造成背压倒流污染的出现，同时也消除了中间腔P2的压力波动，防止了泄水阀出现过多“频跳漏水”现象，在防止倒流污染的同时也避免水资源的过度浪费。

利用减压原理来实现低阻力，在经济流速下正常工作时，实际水损只有1.8-2.5米。

结构紧凑，尺寸更短。两级独立止回阀流阻小、启闭迅速，可有效防止背压突然升高对阀门及管道造成的破坏，具有静音功能。

泄水阀的泄水压力可调，受管道波动干扰小，启闭安全可靠。

双膜片的设计能防止膜片损坏造成的倒流污染。

进排双通道的空气隔断的结构，使隔断腔中进气和排水互不影响，不会产生排水不出和排水不畅的问题，能彻底限制压力水倒流或虹吸倒流发生的可能。

内置安全控制管路系统，避免了外露的旁通管容易被盗和碰坏的危险，并且能防止被人利用进行投毒等破坏活动，确保安全使用且外形美观。

可在线测试，在线检修。
