分光器（光分路器）的基本知识

知识点：光分路器

分光器是组建PON网络的一个组件，是一个连接OLT和ONU的无源设备，它的功能是分发下行数据，并集中上行数据。分光器带有一个上行光接口，若干下行光接口。从上行光接口过来的光信号被分配到所有的下行光接口传输出去，从下行光接口过来的光信号被分配到唯一的上行光接口传输出去。只是光信号从上行光接口转到下行光接口的时候，光信号强度/光功率将下降，从下行光接口转到上行光接口的时候，同样如此。各个下行光接口出来的光信号强度可以相同，也可以不同。

工作原理



在单模光纤传导光信号的时候，光的能量并不完全是集中在纤芯中传播，有少量是通过靠近纤芯的包层中传播的，也就是说，在两根光纤的纤芯足够靠近的话，在一根光纤中传输的光的模场就可以进入另外一根光纤，光信号在两根光纤中得到重新的分配。

分光器损耗计算

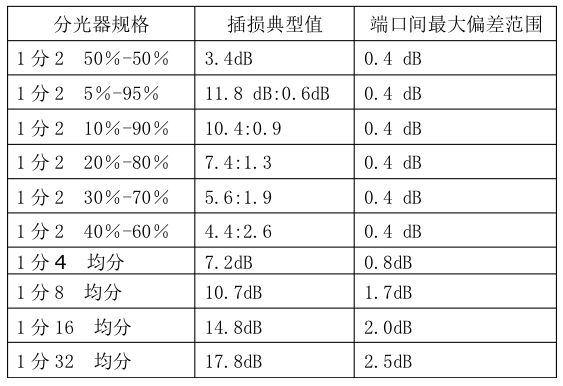

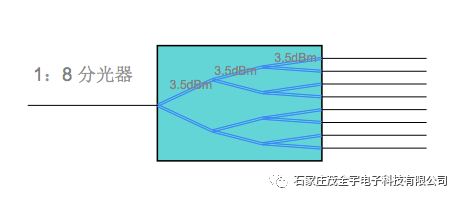

?光功率损耗与光分支的数量相关(每次1：2 的分光产生~3.5dB的损耗)

?光功率的损耗大小决定了可传输的距离

?带宽 vs. 成本：平均每户的可用带宽取决于光分比的大小，光分比越大则OLT每户分摊成本越低。

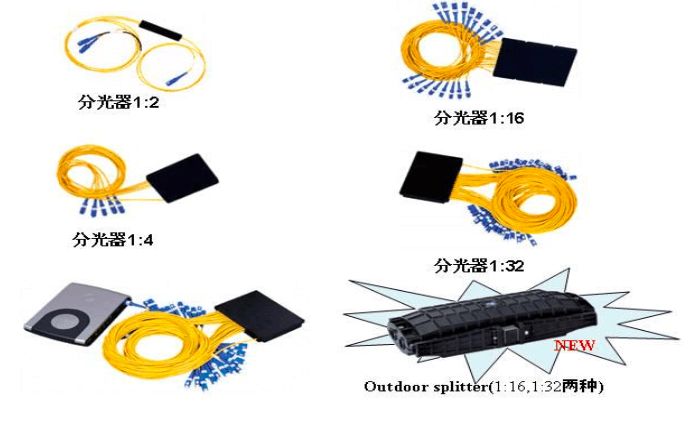

分光器类型



分光器按照制造工艺的不同,分光器主要分为两大类：FBT型(熔融拉锥式分光器)和PLC型(平面光波导功率分光器)。

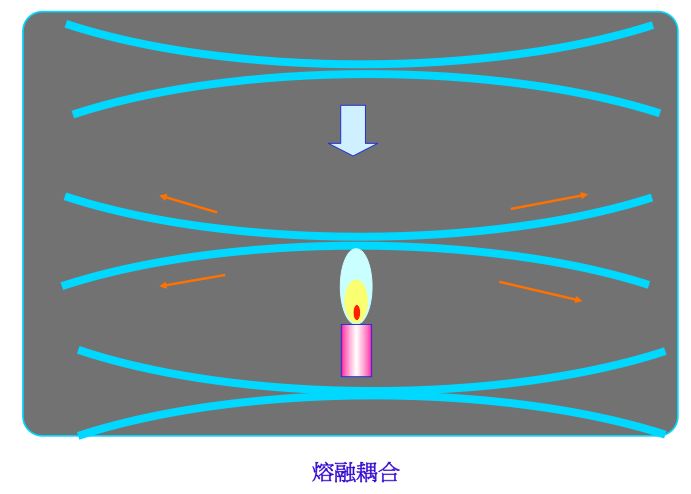

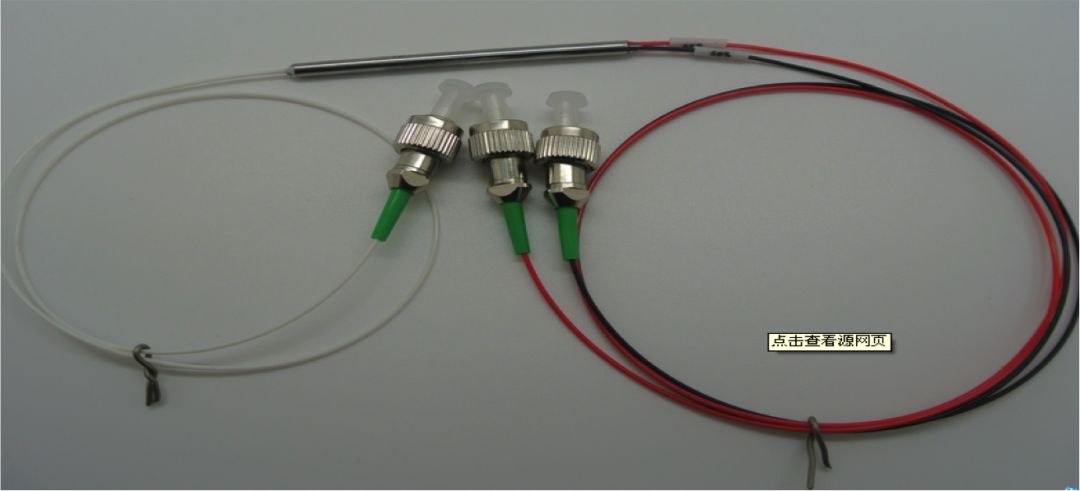

熔融拉锥技术是将两根或多根光纤捆在一起，然后在拉锥机上熔融拉伸，拉伸过程中监控各路光纤耦合分光比，分光比达到要求后结束熔融拉伸，其中一端保留一根光纤(其余剪掉)作为输入端，另一端则作为多路输出端。

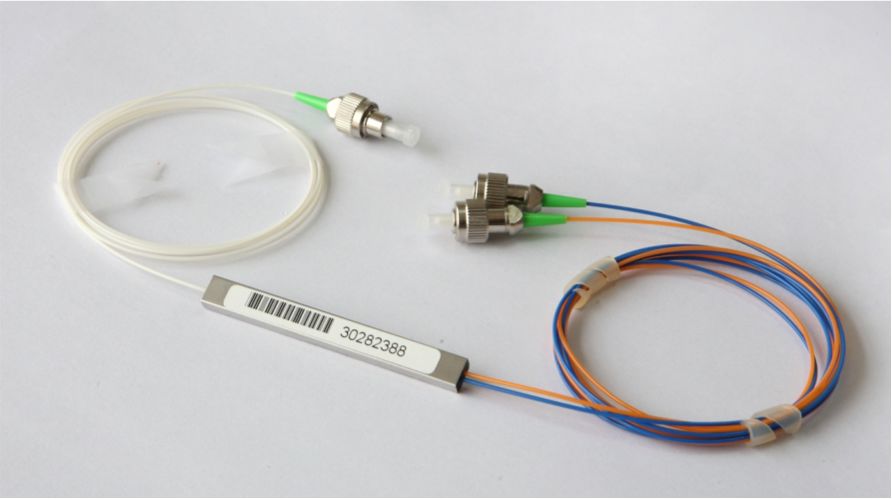

FBT型分光器工艺原理

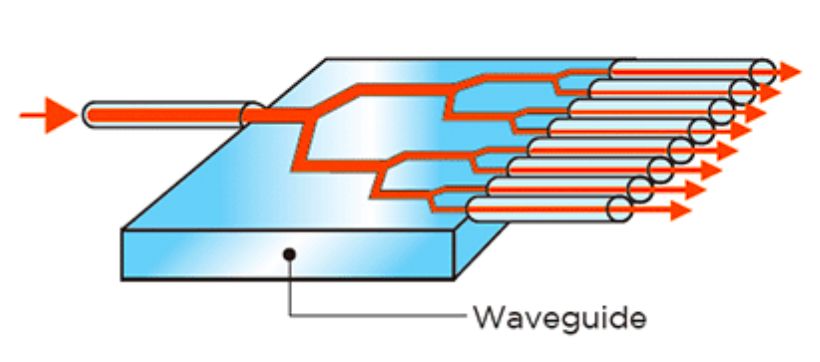

平面光波导技术是基于光学集成技术的，利用半导体工艺制作光波导分支器件，分路的功能在芯片上完成。

PLC型分光器工艺原理



按照应用范围划分可分为：盒式分光器、托盘式分光器、机架式分光器、壁挂式分光器等。

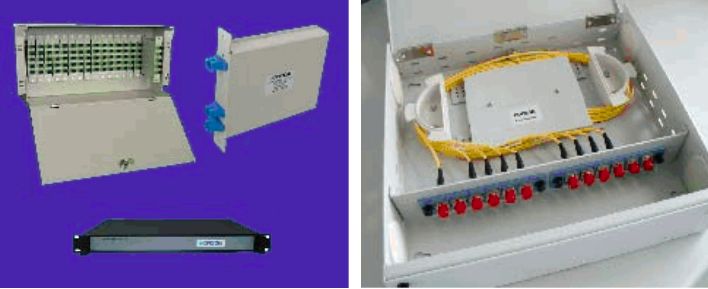

盒式分光器主要应用于机房ODF架内，光缆交接箱内等。

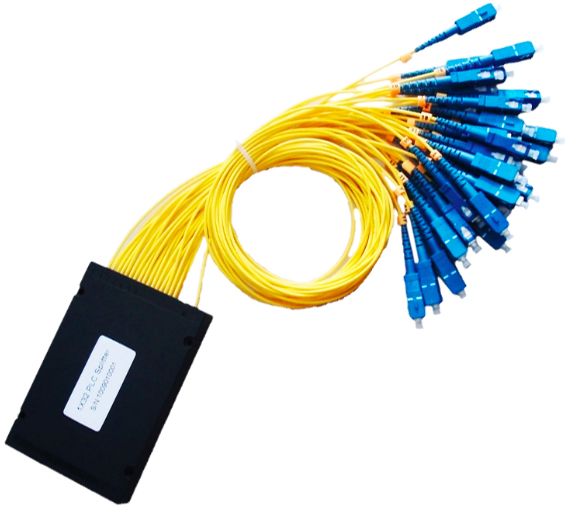

盒式分光器

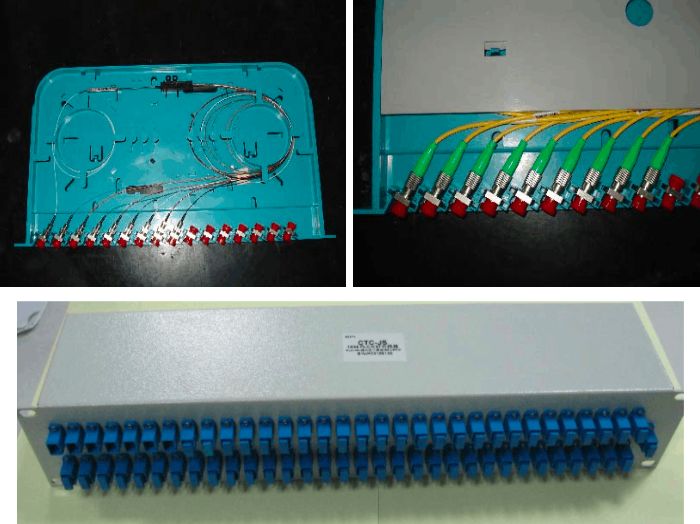

托盘式分光器只能安装在机房ODF 架或者光缆交接箱内。

托盘式分光器



机架式分光器只能安装在标准机架内。



壁挂式分光器安装在墙壁上，可安装在走廊、楼道内。

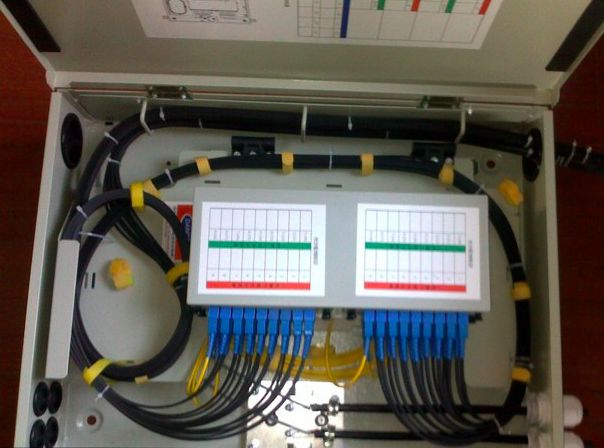

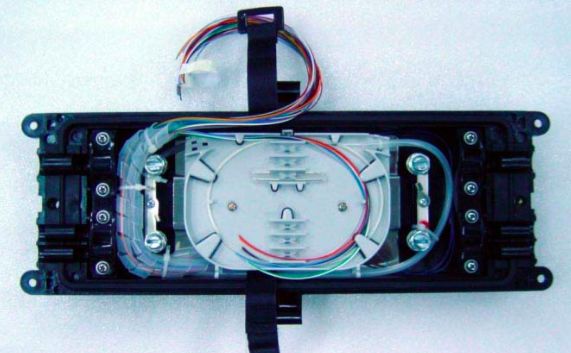

户外型分光器
