连梁型抗震消能器(MYD-S-P)

知识点：消能器

剪力墙中的连梁是结构设计中的一种典型的耗能结构构件，因此连梁天然具有消能器的属性，消能器可以布置在连梁处提升连梁的耗能能力和抗震性能。由于连梁的变形以剪切变形为主，因此连梁型抗震消能器（以下简称为连梁消能器）也是一种剪切型抗震消能器。









01

产品原理及特点

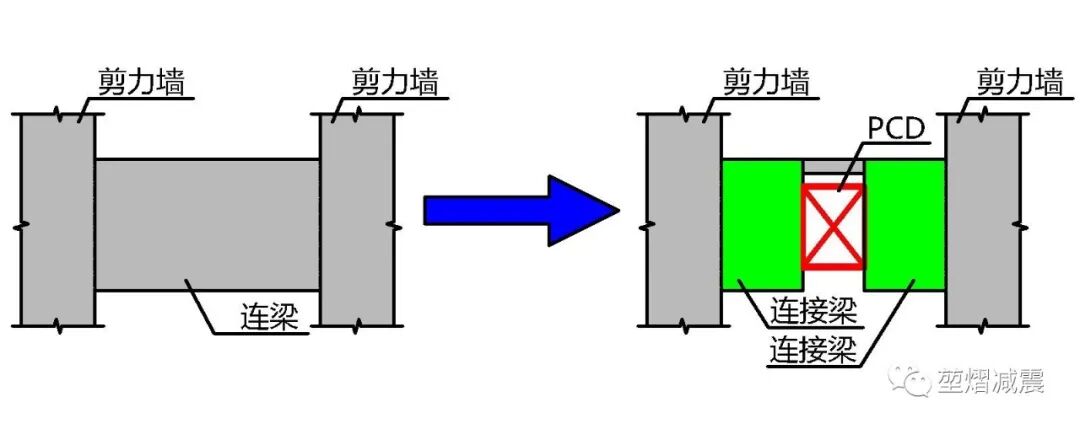

图3.16 连梁消能器示意图

连梁消能器是利用同一楼层，墙肢的弯曲变形在连梁中产生的竖向变形差，使得消能器产生剪切变形而进入剪切屈服耗能，在高层结构的剪力墙连梁中使用往往会取得很好的消能减震作用。











02

产品构造

连梁消能器是由芯板和约束钢板组成，约束钢板为内部芯板提供约束，保证芯板在遭受平面内剪力作用时平面外不发生屈曲，而只在平面内受剪屈服，与剪切型金属消能器有一定的类似之处。









03

产品优势及应用













（a）连梁消能器          （b）普通钢筋混凝土连梁

图3.18 连梁消能器与普通连梁的耗能能力对比

连梁消能器具有体积小、易于安装、受力明确、对建筑功能无明显影响的特点，它的优势有：

? 作为抗震的第一道防线，保护主体结构；

? 安装方便，位置明确，对建筑影响小；

? 维护更换方便，节点费用低；

? 耗能能力强，为普通钢筋混凝土连梁的5~8倍，小中大震下均可稳定耗能；

? 可降低连梁设计难度，易于实现连梁作为主要耗能构件的抗震性能目标。











04

产品案例照片

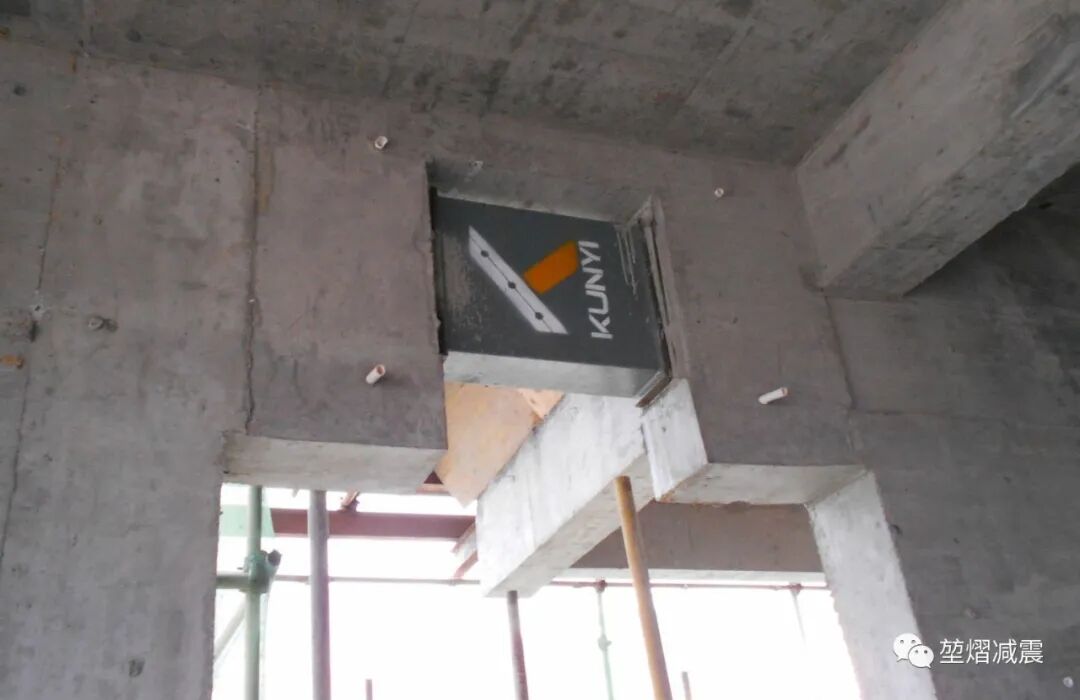

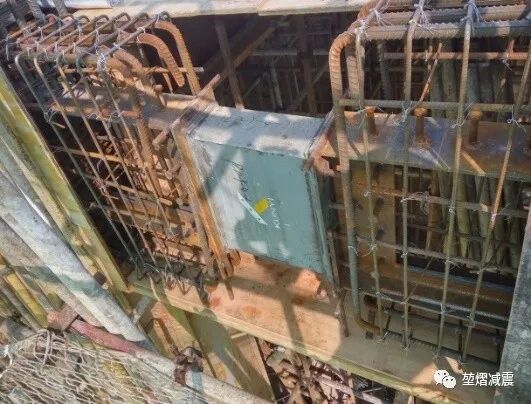

现场施工照片1
