软启动器基本知识

知识点：起动器

一、软启动器的型号及含义

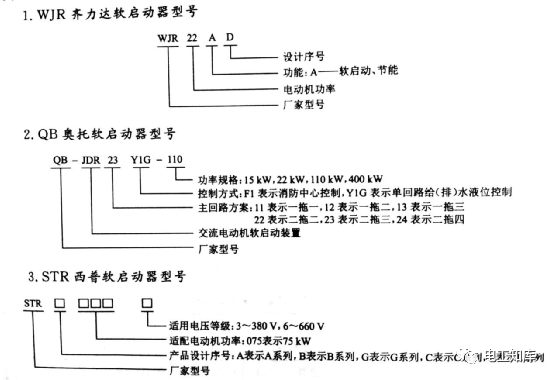

软启动器是新一代三相交流异步电动机专用控制产品，其基于单片机控制技术，通过内部的专用优化控制软件，动态调整电动机运行过程中的电压和电流。不同厂家生产的软启动器型号的表示方法不同，常用的有以下几种：

二、软启动器的作用

1、软启动器是一种集电动机软启动、轻载节能及多种保护功能于一体的新型电动机控制装置，适用于各种泵类负载或风机类负载需要软启动与软停车的场合。鼠笼式异步电动机用于不需要调速的各种场合时，都可使用软启动器。

2、软启动器能实现在轻载时通过降低电动机端电压提高功率因数，减少电动机的铜损、铁损，达到轻载节能的目的；在负载重时,则提高电动机端电压，确保电动机正常运行。

三、软启动器的分类

1、在电动机定子回路中，通过串入具有限流作用的电力电子器件实现软启动。按限流器件的不同，软启动可分为液阻软启动、磁控软启动和晶闸管软启动。液阻软启动应用广泛，因为液阻的阻值便于控制，热阻的热容量大且成本低。晶闸管软启动的缺点是价格高，高次谐波较严重。

2、软启动还可分为有级和无级两类。有级软启动的调节是分挡的。

四、软启动器的特点

1、电动机电子软启动器是一种降压启动器，是继Y-△启动器、自耦降压启动器、磁控式软启动器之后目前最先进、最流行的启动器。它一般采用16位单片机进行智能化控制，既能保证电动机在负载要求的启动特性下平滑启动，又能降低对电网的冲击，同时还能直接与计算机实现网络通信控制，为自动化智能控制打下良好基础。

2、软启动与传统降压启动方式的区别是：无冲击电流，有软停车功能，启动参数可调。

3、软启动器的核心部件是晶闸管。在晶闸管两侧装设了旁路接触器，保证了晶闸管在电动机启动和停止时工作，避免晶闸管发热，同时还可以避免电动机运行时软启动器产生谐波。

五、软启动器的安装与调试

1、安装WJR系列软启动单元对场所的要求有：环境湿度在5%~95%以内，无冷凝或滴水，环境温度在-30~+40℃以内，污染等级不超过Ⅲ级，安装面与垂直面的倾斜度不超过±5°。

2、软启动器启动、停止、公共端信号输入端子通常采用三线控制。软启动器接电动机的一侧不能接补偿电容。软启动器内的旁路接触器必须与软启动单元并联使用并保持相序一致。

3、为确保软启动器正常使用，应垂直于地面安装，远离热源，接地线越短越好。检修软启动单元时，必须断开主电源和控制电源。

六、软启动器的运行维护

1、软启动器使用的注意事项

1）当软启动器的输入端接通电源后，即使在停止状态，其输出端仍然会带有相当高的感应电压，所以禁止接触软启动器的输出端，否则会有触电危险。

2）软启动器的控制电路板上带有380V电压，调试时不得接触电路板、晶闸管、散热器等导电部件，否则有触电危险。

3）软启动器使用时应可靠接地。

4）禁止用湿手操作软启动器,以防触电。

5）禁止在通电时进行器件的检查与更换，否则会发生危险。

6）使用软启动器操作时应注意不要频繁地启、停。软启动器长时间保存后再使用时要进行参数检查，长时间不用的软启动器再使用时要试运行。

7）软启动器报废后，可以按工业废品处理，严禁焚烧，否则有爆炸的危险。

2、防止软启动器损伤的注意事项

1）软启动器各个端子上加的电压应符合使用手册的规定，以防止元件爆裂、损坏等。

2）用于提高功率因数的无功功率补偿电容器必须连接在软启动器的输入端，不得连接在输出端，否则将损坏软启动器中的内部功率器件。

3）在安装柜内主回路时，要确保软启动器的启动相序与旁路接触器的运行相序一致，否则将损坏软启动器的内部器件，造成相间短路故障。

3、软启动器的维护

1）软启动器控制电动机启动和运行时声音异常，应检查晶闸管模块是否损坏、旁路接器是否损坏或接触不良、电源端或负载端是否缺相、参数设置是否正确。

2）软启动器使用时要设定电动机满载电流，为了防止设定的满载电流值太大，应根据电动机相应的负载系数进行调节。

3）如果灰尘太多，将降低软启动器的绝缘等级，使散热器热阻增大，晶闸管温升过高， 可能使软启动器不能正常工作，所以应定期清理灰尘。可用清洁、干燥的毛刷轻轻刷去灰尘，或用压缩空气吹去灰尘。

4）如果软启动器结露，将降低软启动器的绝缘等级，可能使软启动器不能正常工作。其具体危害有：

（1）一次回路爬电、拉弧，危害设备；

（2）二次回路漏电、短路，控制失灵；

（3）加重金属部件的腐蚀。

应对其进行干燥处理。可用电吹风或电炉烘干，配电间去湿。

5）如果软启动器的风机损坏，将增大散热器的热阻，提高晶闸管的温升，长时间运行将损坏晶闸管。应更换风机，可自行更换或与供货厂商联系。

七、软启动器的常见故障及处理

1、软启动器上电后显示器无显示的主要原因是外部电源未接入。

2、软启动器启动后启动灯未亮，无启动显示的主要原因是控制端子未加启动信号。

3、软启动器的旁路接触器不动作的主要原因是外围电路故障、控制板运行端子未动作。

4、软启动器旁路后接触器跳闸的故障原因是旁路接触器不能自保、热继电器保护。

5、软启动器的旁路接触器未完全断开、电源缺相、晶闸管短路、滤波板击穿短路都会导致短路保护动作。当软启动器的旁路接触器卡在闭合位置时，接通电源后电动机会出现“嗡嗡”声及欲动的故障现象。

6、软启动器启动未完成、显示故障的主要原因是负载过重，启动时间短。

7、造成软启动器晶闸管短路故障的原因主要有过压、过流或负载缺相。

8、造成软启动器运行中热继电器跳闸故障的原因主要有散热器上的灰尘过多、风扇不工作或电流过大。

9、排除软启动器控制电动机时振动或噪声大的方法是断电后检查晶闸管，更换主控板，检查电动机及接线。

10、固态软启动器控制电动机时，电动机启动和运行中声响异常故障的检查方法是：

1）检查晶闸管(或模块)触发线是否接触不良；

2）检查旁路接触器是否损坏或接触不良；

3）检查电源端或负载端是否缺相；

4）检查参数设置是否正确、合适。

11、启动时电动机过载跳闸，软启动器上的“过载”指示灯亮的故障原因及处理方法是：

1）过载调节不当，应重新调整过载；

2）电动机过载，应减轻电动机负载；

3）限流值太小，应增大电动机限流值；

4）启动调节不当，应重新调节启动。

12、运行中热继电器跳闸，软启动器上的“过热”指示灯亮的故障原因及处理方法是：

1）散热器上的灰尘太多，在断电后用高压气清理散热器；

2）风扇不工作，若风扇有电则更换风扇，无电则检修电源；

3）电流过大，应使运行电流不超过额定值；

4）环境温度超过50℃(面板式)或环境温度超过40℃(封装式)，应将装置安装在低温环境中，不要超过额定温度；

5）频繁启动，软启动器晶闸管过热，应避免频繁启动。
