建筑水电学看图例,必须先知道图纸里各种样式符号的名称,我们通常称之为:图例。图例通常设计在【设计总说明】,也有部分图纸图例设计在平面图旁。建筑水电图纸识图必须先从图例看起,这是最基本,也是最基础的识图开始。图例里,包括了各种水与电在平面图的设计样式,如:开关插座、龙头地漏等。还有图例相对应的安装高度尺寸,比如开关插座的安装高度等,都可以在图例表里找到。
下面就给大家列出最常用的水电图纸图例:

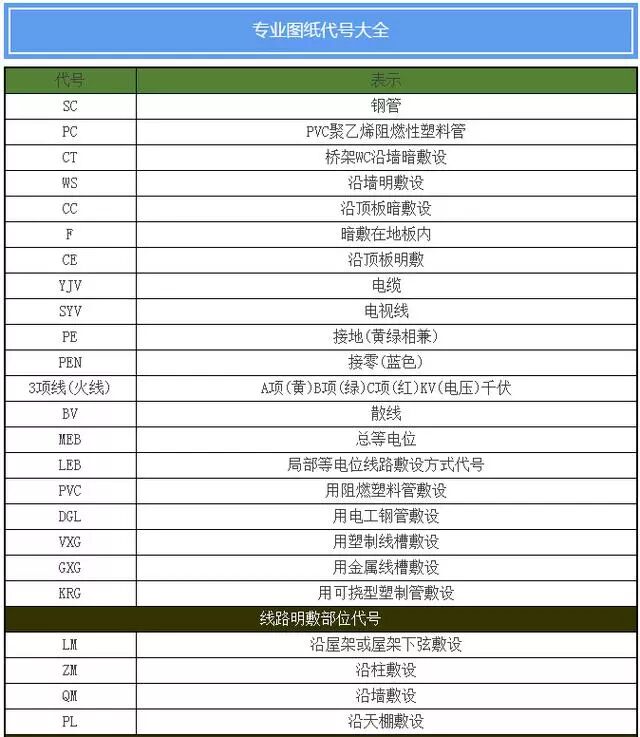

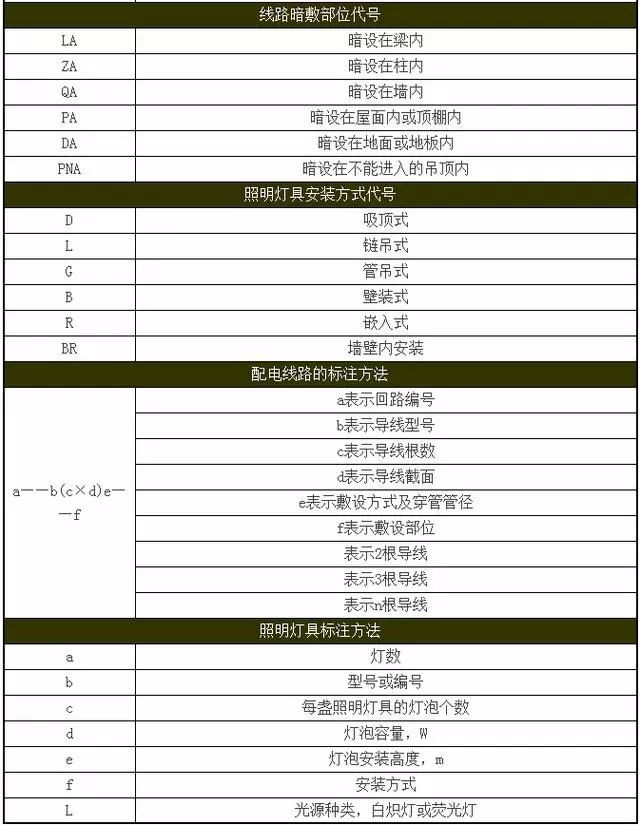

建筑电气图例

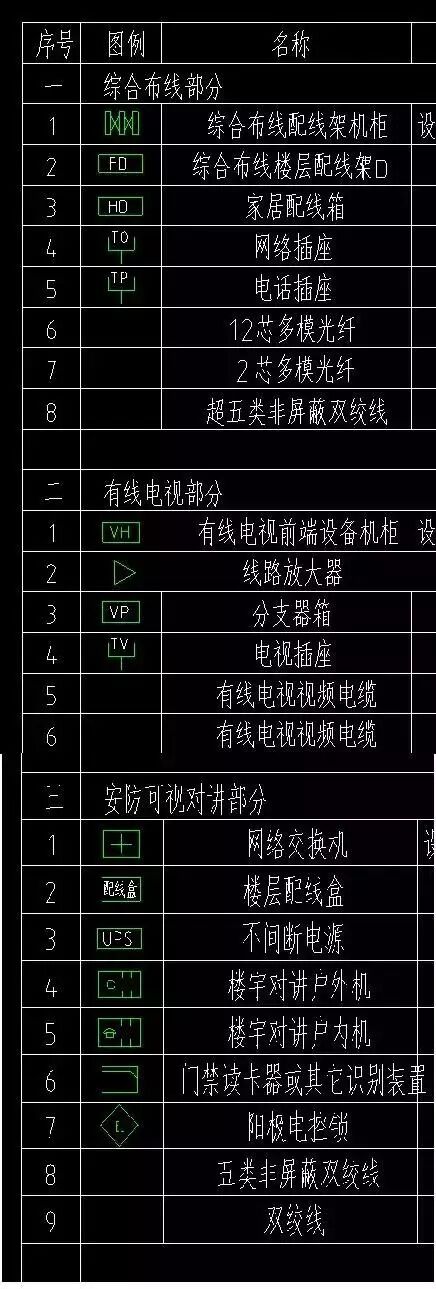

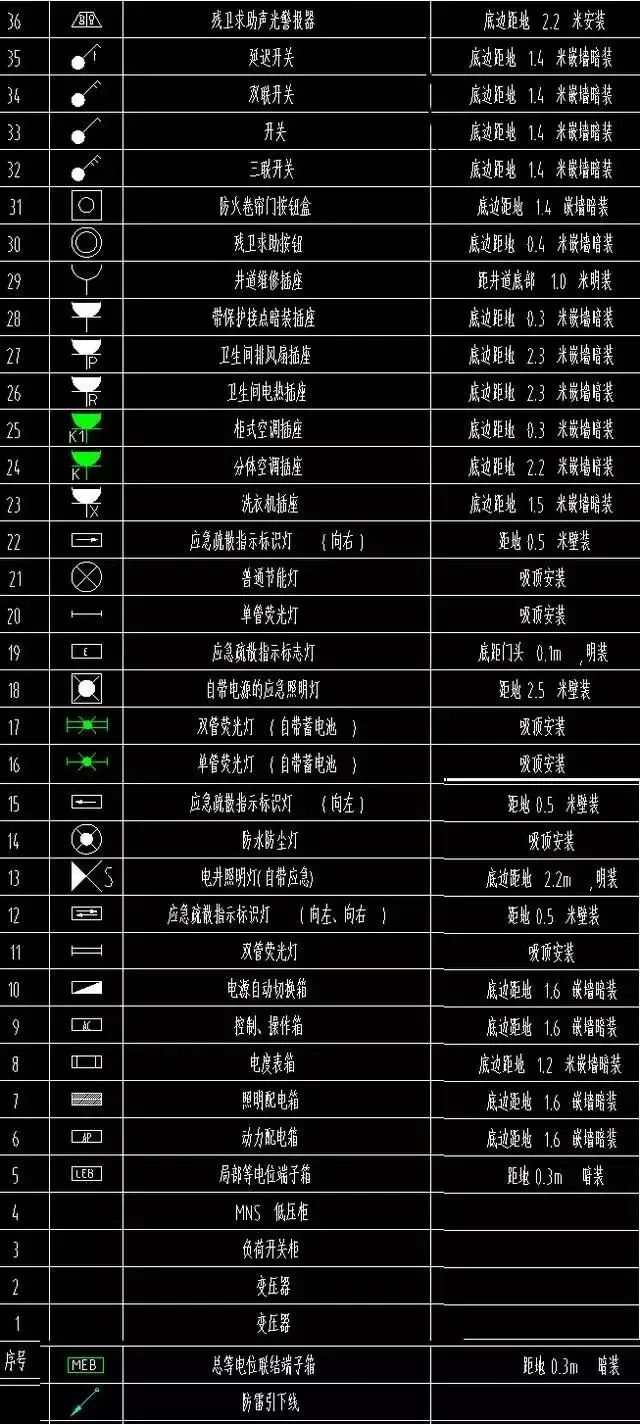

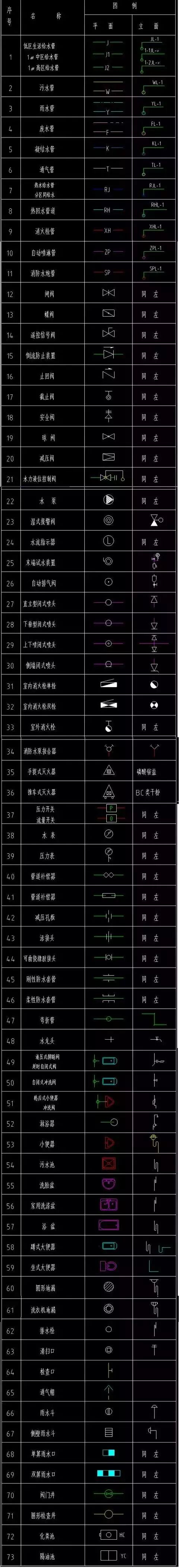

建筑电气图例中,插座的分类一般用字母来代替,比如普通插座旁多了一个字母R,则用来表示热水器插座。上图中,左边图例,右边为相对应的安装高度。
弱电图例
给排水图例
