自动化仪表全知道：一张图看懂自动化仪表种类

知识点:

可分为现场测量仪表、现场控制仪表、现场仪表执行器、显示记录仪表、调节控制仪表、特殊测量仪表六大类，每一个大类又可细分为若干小类。

自动化仪表定义
自动化仪表由若干自动化元件构成的，具有较完善功能的自动化技术工具。自动化仪表一般同时具有测量、显示、记录或测量、控制、报警等数种功能。

自动化仪表起源
自动化仪表的真正出现是在二十世纪的八十年代，人们通过一种控制装置把自动化技术与工业仪表进行了有效结合，然后通过组装的电子设备进行综合控制，后来随着控制技术的不断发展，自动化技术逐渐成为了工业仪表发展的主要工具，也就出现了真正的自动化仪表。

微电子技术、计算机技术、网络通信技术和信息处理技术等日新月异发展的新技术对自动化仪表的革新产生了深远的影响，已成为工业自动化仪表发展的新的推动力，使工业自动化仪表不仅能够更高速、更灵敏、更可靠、更简捷地获取对象的全方位信息，而且完全突破了传统的光、机、电的框架，朝着智能化、网络化、总线化、开放性的方向发展。今天，我们用一张图帮助大家搞定自动化仪表家族的“亲属”关系。

自动化仪表分类
自动化仪表可分为现场测量仪表、现场控制仪表、现场仪表执行器、显示记录仪表、调节控制仪表、特殊测量仪表六大类，每一个大类又可细分为若干小类。

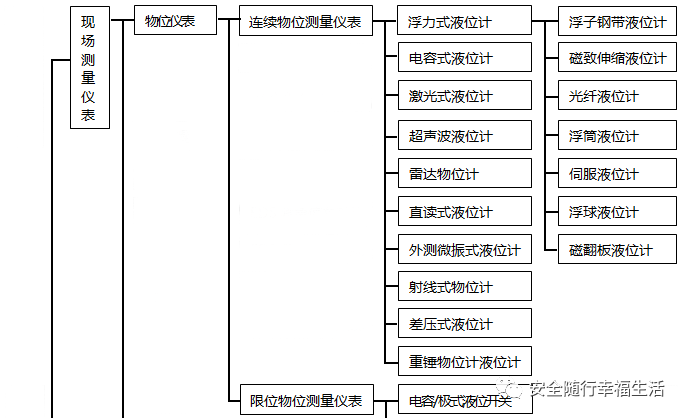

一、现场测量仪表
现场测量仪表安装在工业生产现场，现场测量仪表可分为物位仪表、压力仪表、温度仪表、流量仪表、气体分析仪表、液体分析仪表。
1、物位仪表
物位仪表是在工业生产过程中测量液位、固体和粉粒堆积高度、以及液相-液相、液相-固相界面位置的仪表。物位仪表有连续测量和间断测量两种测量种类：连续式物位仪表和限位式物位仪表。
①连续式物位仪表
连续式物位仪表还可以继续细分为：直读式液位计(根据流体的连通性原理来测量液位。如：玻板水位计、玻璃液位计、石英管双色液位计)、电容式液位计、浮力式液位计(如：磁致伸缩液位计、光纤液位计、浮筒液位计、伺服液位计、浮子钢带液位计、浮球液位计、磁翻板液位计)、激光式液位计、超声波液位计、雷达物位计(如：脉冲雷达物位计、导波雷达物位计)、外贴式液位计、射频式物位计、差压式液位计、重锤物位计
②限位式物位测量仪表
最常见的限位式物位测量仪表分为电容/极式液位开关、浮球式液位开关、音叉物位开关、旋叶式物位开关、超声波物位开关。

2、压力仪表

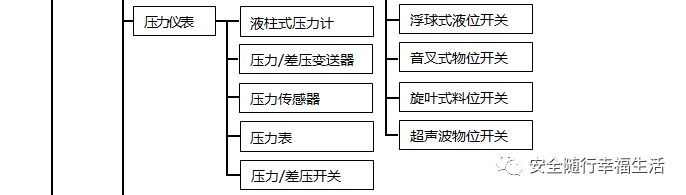

压力仪表是测量工业生产过程中介质压力或压差变化的仪表。压力仪表可分为液柱式压力计(如U型管压力计、单管压力计、倾斜式压力计、)、压力变送器、差压变送器、压力传感器、压力表、压力开关、玻璃管液体。

3、温度仪表

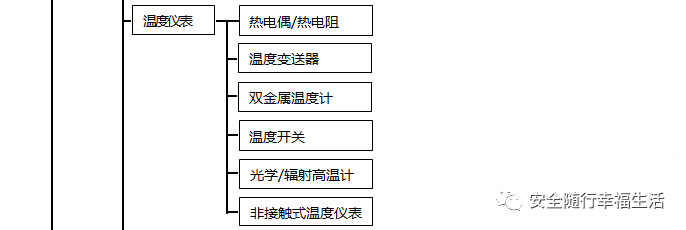

温度仪表是测量物体冷热程度的工业自动化仪表。温度仪表可细分为玻璃管液体温度计、压力式温度计、热电偶、热电阻、温度变送器、双金属温度计、温度开关、光学高温度计、辐射式高温计、非接触式红外测温仪。

4、流量仪表
流量仪表又称为流量计，流量仪表可细分为质量流量计(如科氏力质量流量计、热式质量流量计)、容积式流量计(刮板流量计、腰轮流量计、椭圆齿轮流量计)、冲板式流量计、流量开关、速度式流量计(如：转子流量计、涡轮流量计、超声波流量计、电磁流量计、涡街流量计)、明渠式流量计、靶式流量计、差压式流量计(如：孔板流量计、喷嘴式流量计、文丘里管式流量计、弯管流量计、V锥流量计、皮托管流量计、匀速管流量计).

5、气体分析仪表

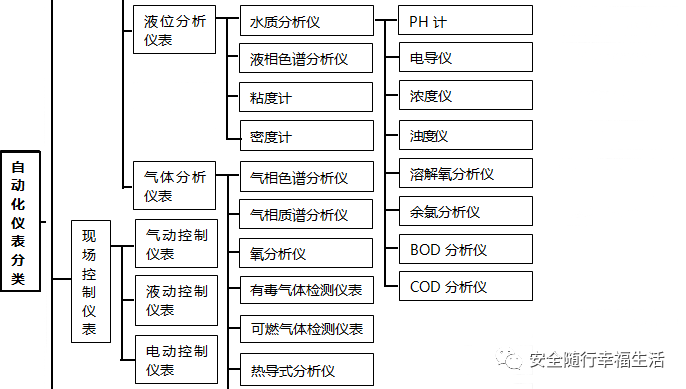

气体分析仪表是测量气体成分的流程分析仪表，它可细分为气相色谱/质谱分析仪、氧分析仪、有毒/可燃气体检测仪表、热导式分析仪、磁导分析仪、电化学分析仪、红外线分析仪、紫外线分析仪、激光气体分析仪、光电检测气体分析仪。

6、液体分析仪表
液体分析仪表可细分为电化学式分析仪、紫外可见光分析仪、红外吸收光谱分析仪、馏程分析仪、液体色谱/质谱分析仪、水质分析仪(如：PH仪、电导仪、浓度/浊度仪、溶解氧分析仪、余氯分析仪、DOC/COD分析仪)、黏度/密度计。

二、现场控制仪表
现场仪表指安装在生产现场，用于测量各种过程参数、执行各种控制指令或转换信号并实现通讯的仪表。现场控制仪表包括气动控制仪表、液动控制仪表和电动控制仪表。

三、现场仪表执行器

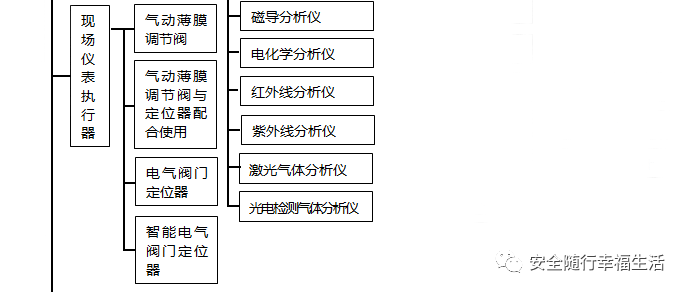

现场仪表执行器分为气动薄膜调节阀、气动薄膜调节阀与阀门定位器配合使用、电气阀门定位器、智能电气阀门定位器。

四、显示记录仪表

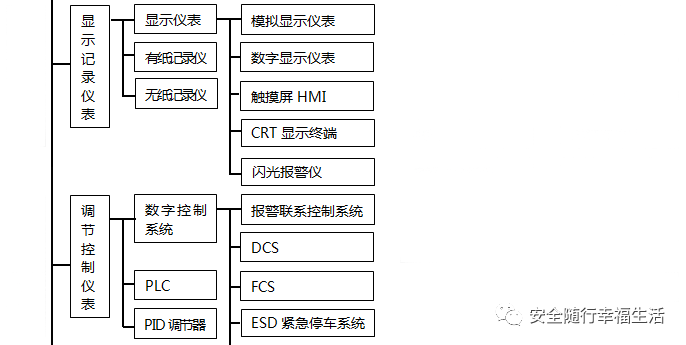

显示记录仪表分为有纸记录仪、无纸记录仪、显示仪表(模拟显示仪表、数字显示仪表、触摸屏HMI和CRT显示终端、闪光报警仪。

五、调节控制仪表
包括PID调节器、PLC、数字控制系统(如：报警连续控制系统、DCS系统、FCS总线控制系统、ESD紧急停车系统、SIS安全仪表系统)、IPC工控机。

六、特殊测量仪表

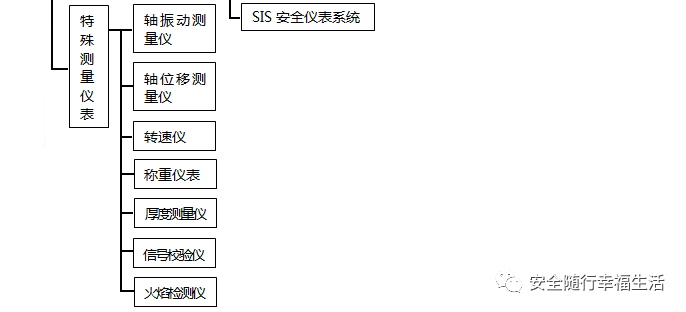

特殊测量仪表包括轴振动测量仪、轴位移测量仪、转速仪、称重仪表、厚度测量仪、信号校验仪、火焰检测仪等。

自动化仪表分类并不是一成不变的，随着仪表技术的发展，部分产品的分类界限融合，比如总线压力变送器(同时带有PID控制功能)既属于现场测量仪表，又具是调节控制仪表。










上面的图例是完整自动化仪表分类示意图。
