基站配套电源知识大全

知识点：基站配套电源

1 基站电源组成

2 市电

3 交流配电箱

4 开关电源

5 蓄电池

6 基站电源接地系统

7 基站电源防雷保护

8 电源线计算和选择

1 基站电源组成

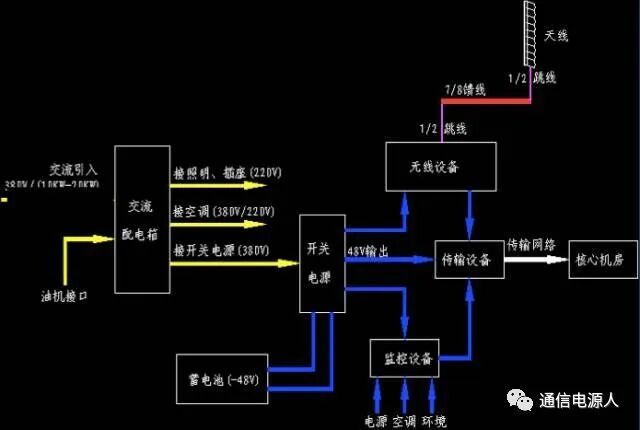

1.1 基站系统结构图

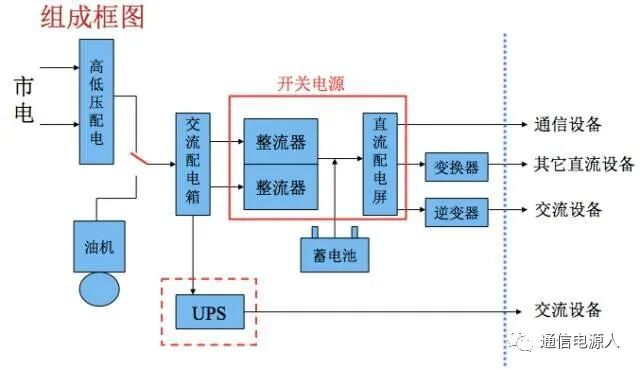

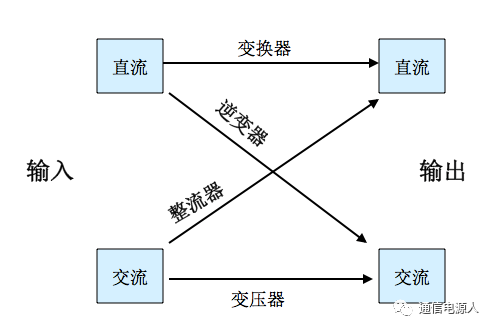

1.2 通信电源组成





2 市电

2.1 市电分类



根据通信局（站）所在地区的供电条件、线路引入方式方式及运行状态，将市电分为四类，其划分条件应符合下列要求：



1、一类市电供电为从两个稳定可靠的独立电源各自引入一路供电。该两路电源不应同时出现检修停电，平均每月停电次数应不大于1次，平均每次故障时间不应大于0.5 h。两路供电线宜配置备用市电电源自动投入装置。



2、二类市电供电线路允许有计划检修停电，平均每月停电次数应不大于3.5次，平均每次故障时间不应大于6 h。



3、三类市电供电为从一个电源引入一路供电线，供电线路长、用户多、平均每月停电次数应不大于4.5次，平均每次故障时间不应大于8 h。



4、四类市电供电应符合下列条件之一的要求：

1）由一个电源引入一路供电线，经常昼夜停电，供电无保证，达不到三类供电要求。

2）有季节性常时间停电或无市电可用。

2.2 市电引入



外市电引入方式有如下四种：



1) 新建机房设有专用变压器，通过1 路10KV 高压引至基站专用变压器，通过变压器降压后负责基站设备供电。



2) 新建机房无专用变压器，从远端的公用变压器引1 路380V（或220V）至基站，负责基站设备的供电。



3) 租用民房设有专用变压器的基站，从租用民房的低压配电系统的输出分路引至基站。



4) 租用民房无专用变压器的基站，从租用民房的总交流配电箱处引至基站。



●基站新建引入外市电的电压等级可根据当地供电条件、用电容量、供电部门要求综合确定。

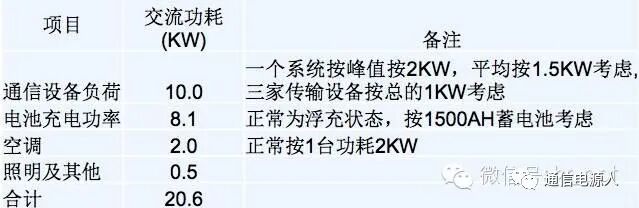

●基站新建宜引入一路优于三类或三类（平均月市电故障≤4.5次，平均每次故障持续时间≤8h）的市电作为主用交流电源。外市电引入容量应按远期负荷考虑

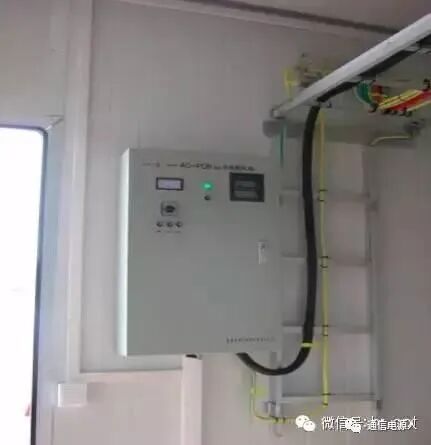

3 交流配电箱





作用：基站引电的入口，为整个基站提供电源。

输出：整个机房的交流设备供电和开关电源的直流输入

3.1 交流配电箱技术要求



1. 基站应配置市电/油机切换开关、移动油机应急接口。移动油机应急接口配置为标准插头式(与交流引入电压制式相匹配)。



2. 交流配电箱应内置浪涌保护器(SPD)，其通流容量的选择应符合《通信局（站）防雷与接地工程设计规范》(GB 50689)的相关要求。可插拔防雷模块严禁简单并联作为80kA、120kA等量级的SPD使用。



3. 交流配电箱应配置多回路交流计量智能电表装置，对交流配电箱内的交流输入及输出分路进行交流电度计量。

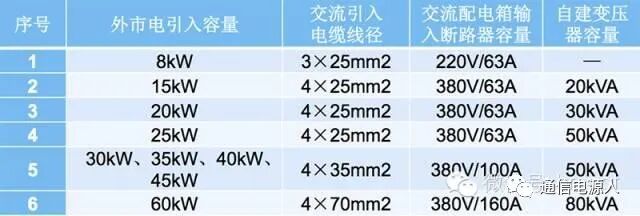

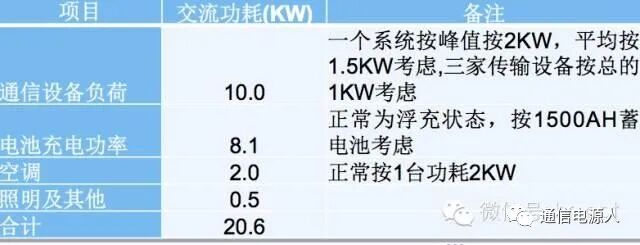

3.2 交流配电箱的配置

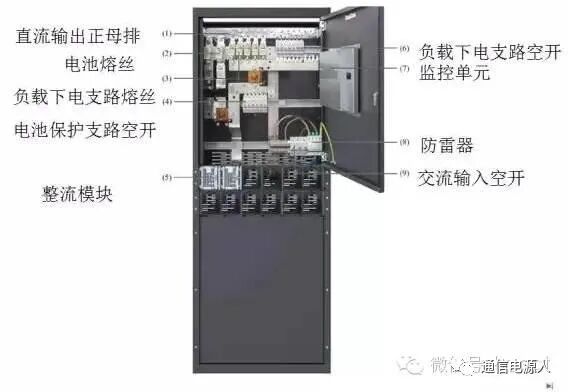

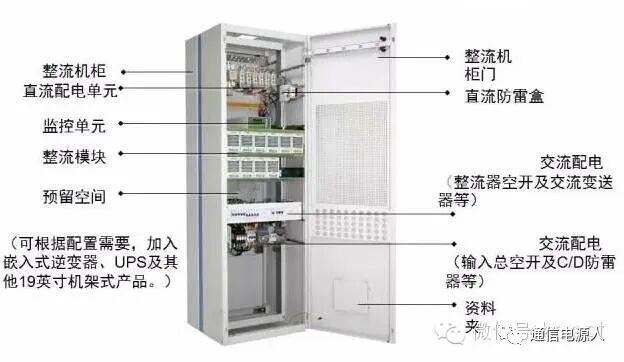

4 开关电源



每个模块50A，满配600A，能够满足基站总的直流负荷

分类：150A,200A,250A,300A…只是模块数量的不同

早期有24V开关电源、24V/48V一体化开关电源

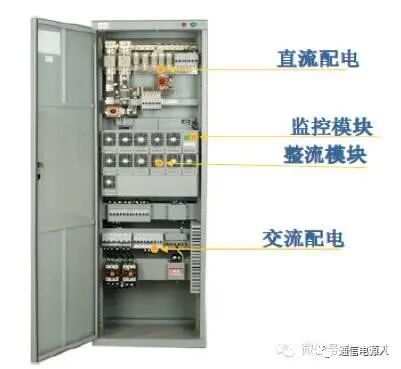

中兴开关电源





华为开关电源TP48600B
