供热循环系统常见难题及解决办法

知识点：静水压线

1、热水锅炉增设进出口连通管的作用及注意事项：

（1）减小热源阻力，降低压降。
（2）当锅炉偶发故障时可及时检修，不影响外网供水。
（3）改变运行方式便于调节。
（4）供暖初期冷运行时可减少运行费用。

2、旁通管选择注意事项：

（1）管径一般比主管径小一号到二号，但不得小于锅炉入口管径。
（2）旁通管上要装阀门，阀门要选用可调节流量特性好阀门。
（3）旁通管不要直接接到分水器上。

3、补水泵与循环泵的功能：

补水泵的作用是向系统充满水，并保证系统总是充满水；它的扬程主要取决于最高建筑物的高度且高于建筑物，流量取决与补水量。循环泵的作用是使系统中的水以一定的流量转起来；他的流量取决于供暖面积，扬程取决于系统阻力。

4、有些循环水泵的出口阀门不能全部打开，否则会烧坏电机，怎样解决？

循环水泵的出口阀门不能全开，主要是系统阻力小，网络特性曲线右移，由于流量增加造成轴功率急剧上升，因电流过高而烧坏电机，如能在系统中安装自力式流量控制阀，限制流量，增加系统阻力，出口阀即可全部打开。

5、泵在什么情况下效率最高？

当泵的流量为额定流量时泵的效率最高。

6、在原有的供暖系统中增加新用户或扩充容量时要考虑的因素：

（1）要使整个供暖系统的全部设备容量相互匹配；
（2）注意供暖设备的极限工作能力，例如：循环泵的扬程、流量和功率；
（3）注意供暖管网的极限输送能力；
（4）注意热网的水力工况变化和新老热用户的兼容；

7、供暖系统中有哪些地方须安装压力表和温度计？

泵、除污器的出入口安装压力表；供暖设备（锅炉、换热器）的出入口安装压力表和温度计；集水器和分水器上安装压力表和温度计；

8、如何从各部位压力表、温度计值，确定系统运行工况的优劣？

从分水器与集水器上的压力值来判断热网资用压头的大小，从循环水泵出口压力值与供热设备出口压力值检查热源内阻大小；从集水器与分水器的温度值差看热网的运行效果；从热源设备出入口的温度值查看热源设备的出力；从换热器一、二次系统出入口温差查一次网水平失调。

9、什么是同程式系统？什么是异程式系统？各有什么特点？

同程式系统：通过每一环的水流经的路程相同的系统；异程系统：通过每一环路的水流经的路程不同的系统；同程式各环路之间的阻力容易达到平衡；但消耗材料较多；异程式环路之间的阻力很难达到平衡，但消耗材料较少，安装自力式流量控制阀效果显著。

10、什么是用户系统的稳定性？

在热水网路中，某一用户在其它用户流量改变时，保持本身的流量不变的一种能力。

11、如何提高网络的水力稳定性？

（1）相对的减少网络干管的压降或相对的增大用户系统的压降。
（2）合理的安装自力式流量控制阀。

12、用一般阀门调整各单体进户流量能否从根本上解决水平失调的问题？为什么？

很难，因为调整流量改变了系统的阻力特性系数，循环水泵的流量、扬程均发生变化，其它单体压差也会变化，流量就跟着变化，当然调整过的单体流量也会变化，这就需要反复调整，才能使流量接近要求，即系统勉强达到平衡，而一旦有人在动阀门，整个系统的平衡又被破坏了，再次出现水力失调现象。

13、同程式热网能否解决水平水力失调？为什么？

因为解决水力失调的方法是使单体获得合适的供回水压差，而同程式热网并不能满足这一要求，同程式热网如果设计合理的话，能使各单体供回水压差基本接近，而各单体的资用压头并不相等，这样水力失调仍不可避免，如果热网设计不合理的话，仍会出现单体供回水压差过大的现象，有时甚至供回水压差为负值（循环水倒流）的现象。因此同程式热网并不能从根本上解决水平水力失调的问题。

14、各单体装了流量控制阀且已调试，仍达不到采暖要求，原因分析？

（1）单体从热网所得循环水量不足（单体供回水压差不够）。
（2）供水温度太低。
（3）单体供回水阀门开度不够；
（4）单体内部设计不合理，原因：有些住户散热器散热面积与围护耗热量不符（有的过大，有的过小）；分户计量的存在楼层间的垂直失调，用户内部存在水平失调；楼内存在主管线的水平失调，也存在楼层间的垂直失调；
（5）局部管道、阀门、散热器堵塞；
（6）单体内有些阀门开度不够；

15、水压图包含的内容：

横坐标表示供热系统的管道单管长度（m）纵坐标表示地形高度、建筑高度、动水压线高度、静水压线高度（m）。

16、热网正常运转对水压图的要求是什么？

保证用户有足够的资用压头，保证散热设备不被压坏，保证供热系统充满水不倒空，保证系统不汽化。

17、在流量控制阀未出现之前，为克服水力工况的水平失调，主要采取那几种技术措施？

（1）加大泵机组增加循环流量；
（2）调节热用户供、回水阀门；
（3）加粗末端热用户管道直径；
（4）采用同程供热方式；
（5）在局部热用户供、回水管道上安装增压泵；
（6）安装调压控制板或平衡阀等，限制部分热用户流量；

18、试分析散热器表面温度符合要求，而室内达不到设计温度的原因：

（1）散热器数量太少，供给房间的热量小于房间通过围护结构的散热量；
（2）房屋围护结构不合理；
（3）散热器布置位置不合理；
（4）新房子，潮气重，散热快。

19、在供暖系统中有几种运行调节方式；哪种适合自力式流量控制阀？

有质调、量调和质量并调三种方式；其中质调方式适合自力式流量控制阀。

20、定流量系统和变流量系统各需哪些产品？

定流量系统选用自力式流量控制阀；变流量系统选用自力式压差控制阀；

21、怎样选择自力式流量控制阀的规格？

根据用户提供供暖建筑面积算出流量值（按1000m2建筑面积需3m3/h循环水计算），在自力式流量控制阀的最佳流量范围确定它的规格。

22、变频控制的优点是什么？

变频控制的优点是：节能；运行工况稳定；软启动；保护设备；

23、热水网路进行水力计算的主要任务是什么？

（1）按已知的热媒的流量和压力损失，确定管道的管径；
（2）按已知的热媒流量和管道管径，计算管道的压力损失；
（3）按已知的管道直径和允许压力损失，计算或核算管道中的流量，并确定循环泵的扬程及流量，并绘制出水压图。

24、热水采暖系统设置定压装置的目的是什么？有几种方式？

目的：使供暖系统能在稳定状态下运行，保证系统不倒空、不汽化；
方式：膨胀水箱定压；补水泵定压；稳压罐气体定压；变频补水泵定压等；

25、阀门产生噪音的主要原因？

（1）机械振动；
（2）汽蚀；
（3）流速过大，阀前压力和阀后压力降过大；
（4）配套的管路布置不合理。

26、安装自力式流量控制阀后在什么时候进行调解？

调解时间：有足够的排污时间后，确认已正常运行时进行调解；
注意事项：流量要合适，动作要轻；调解费力时注意检查阀门有无故障；

27、自力式流量控制阀既然能起减压作用，可以当减压阀吗？

不能，因为减压阀的流量是可变的，流量控制阀的流量是不可变的，它俩有本质的区别，所以流量控制阀不能当减压阀用。但有时因循环水泵扬程及流量均过大造成供水压力过高，超过散热器承压，而回水压力不高，这时可在供水干管上安装自力式流量控制阀起到减压作用，甚至效果比减压阀好，有时因地势偏差大，地势低的地方供水上安装自力式流量控制阀可减小散热器承压。

28、一次网安装自力式流量控制阀应安装在什么位置？为什么？

应安装在换热器后一次网回水管上，因为该处温度相对较低，可延长阀门密封件的寿命，压力稳定，对阀瓣的冲击力较小，污物少；也可安装在换热器的供水管上。

29、一些小热网间断运行，升温后马上超压，不敢再烧，使热网不能正常运行，怎么办？

一些小热网，特别是新热网，零漏点，当启炉升温很快时，水温升高，体积膨胀，造成系统压力升高，超过规定压力。
解决方法：（1）用膨胀水箱定压；（2）将锅炉的安全阀的设定启动压力尽量定高一些。同时，要用变频补水泵，定压点尽量定的低一些，但要保障系统高点不缺水。

30、哪些采暖系统中必备的设备及仪表不能省掉？

（1）采暖入口的除污器。
（2）锅炉、换热器、水泵、除污器两端的压力表。
（3）锅炉、换热器两端的温度计。
（4）系统高端和最低端要装压力表。

31、哪些系统不适合安装自力式流量控制阀？

（1）采用量调解的系统；
（2）采用蒸汽供热的系统；
（3）供、回水压差接近或小于控制阀启动压差的系统；
（4）热用户平均流量小于2Kg/m2的系统；
（5）比摩阻R＞200Pa/m的系统；
（6）系统中不明的失水点过多回水定压维持不了正常值的系统；
（7）水质差、污物、泥沙含量高的系统；
（8）只想安装在末端的系统；

32、在现场中，装了流量阀的系统出现不热，怎样真正判断故障原因？

有多种原因，如气堵、管堵污物、截断阀掉砣等，也可能是流量阀出现了故障，如果是某处堵了气，或是有污物，拆了流量阀重新运行，很有可能污物冲走、气堵排除，系统就热了。

在这种情况下，人们很可能就认为是流量阀有问，正确的判断方法应是这样的：在同一个热网中，将流量阀的凉阀和热阀互换安装，将出现四种情况：一是都热了，说明凉阀无问题，是气堵、污物堵的问题；二是都凉了，说明凉阀有问题，同时不热系统也有问题；三是凉阀还凉，热阀还热，证明是凉阀有问题；四是凉阀热了，热阀凉了，说明凉阀无问题，应检查系统其他问题等。

33、开式供暖系统怎样平衡热网？

（1）在每个单体入户回水管上加装流量控制阀；
（2）按1000m2建筑面积3m3/h的流量进行设定。
说明：这样安装既解决了系统定压问题，使系统不缺水，又解决了热网系统平衡问题。

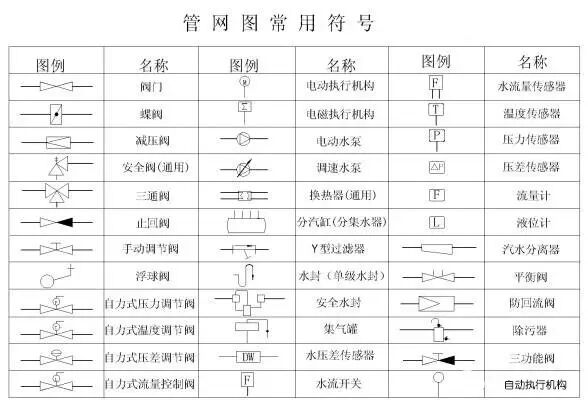

最后为大家奉上管网图

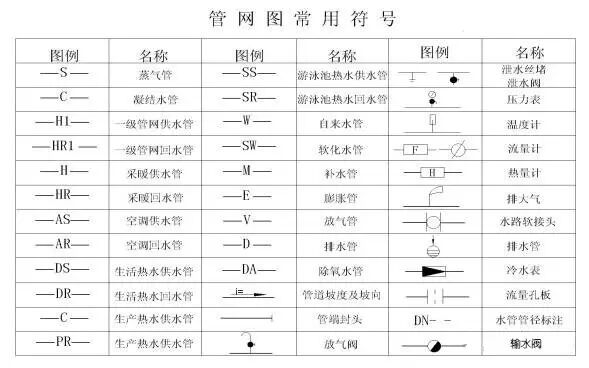

常见符号名称与图例
