CAD中三维模型消隐及空间坐标的两种玩法

发布于:2023-02-21 16:20:21 来自:建筑设计/CAD下载及教程 [复制转发]

今天给大家介绍一下CAD三维模型消隐功能、CAD三维模型中如何批量导出坐标值及如何使用坐标点快速生成CAD线模。

一、三维模型消隐

1、首先你需要建一个CAD三维模型,要求有两点:

①、必须是实体模型(线模及从TEKLA软件中导出来的表皮模型均不适用于消隐处理)

②、模型中不可以有组合块,如有,请使用命令x将其炸开。

③、如果对您有帮助,请分享这篇文章到朋友圈,毕竟坚持写专业文章真的很不容易,拜托各位。


2、鼠标点击进入布局(或输入命令TI—数值输入0即可自动进入布局),然后双击布局中的视口窗区域,进入布局图中。

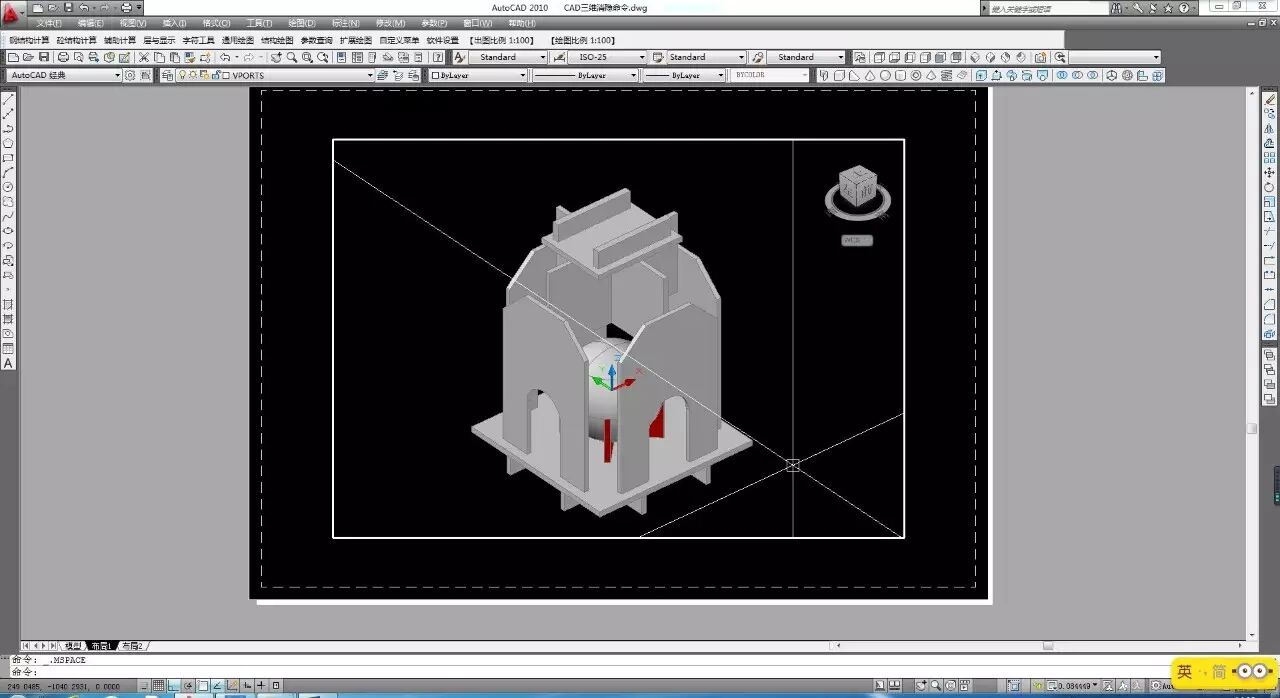

3、在布局图中给模型摆个好看的Pose,然后输入命令solprof,根据提示进行操作,后续操作均可选择为“是”,操作结束后,发现原模型上多了一些成块的线,这些线即为消隐得出的二维图像。

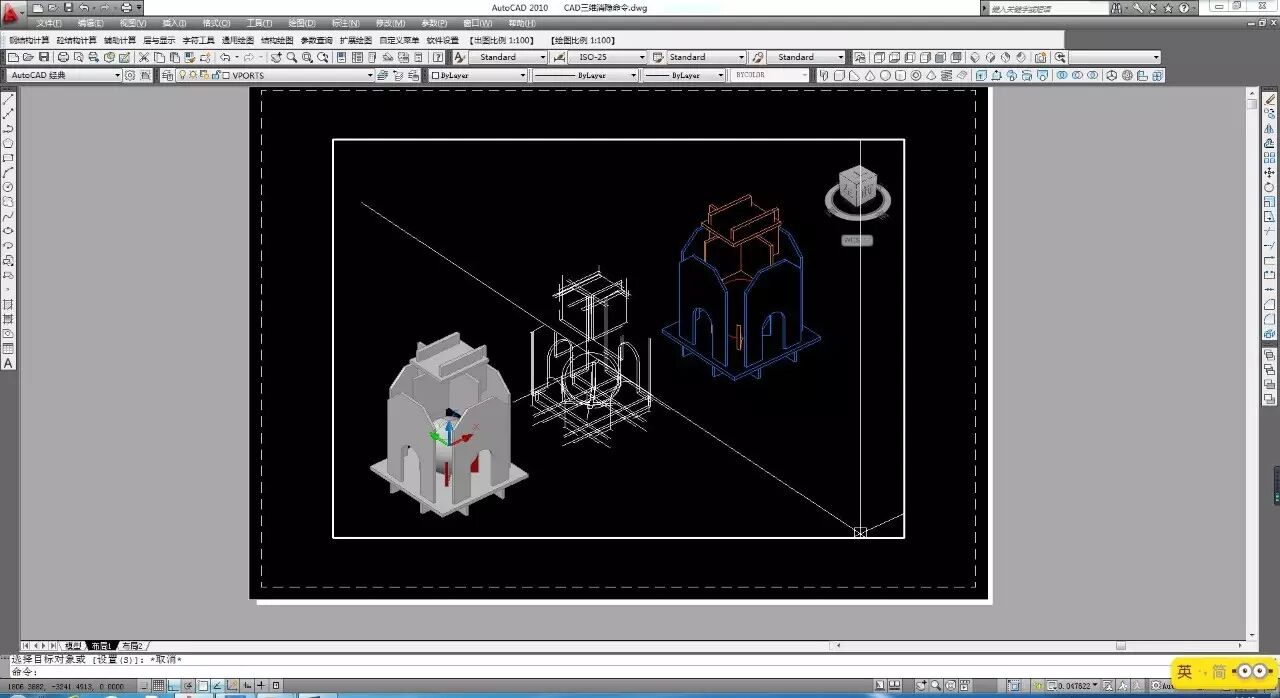

4、将这些线组成的块移动或者拷贝到旁边。

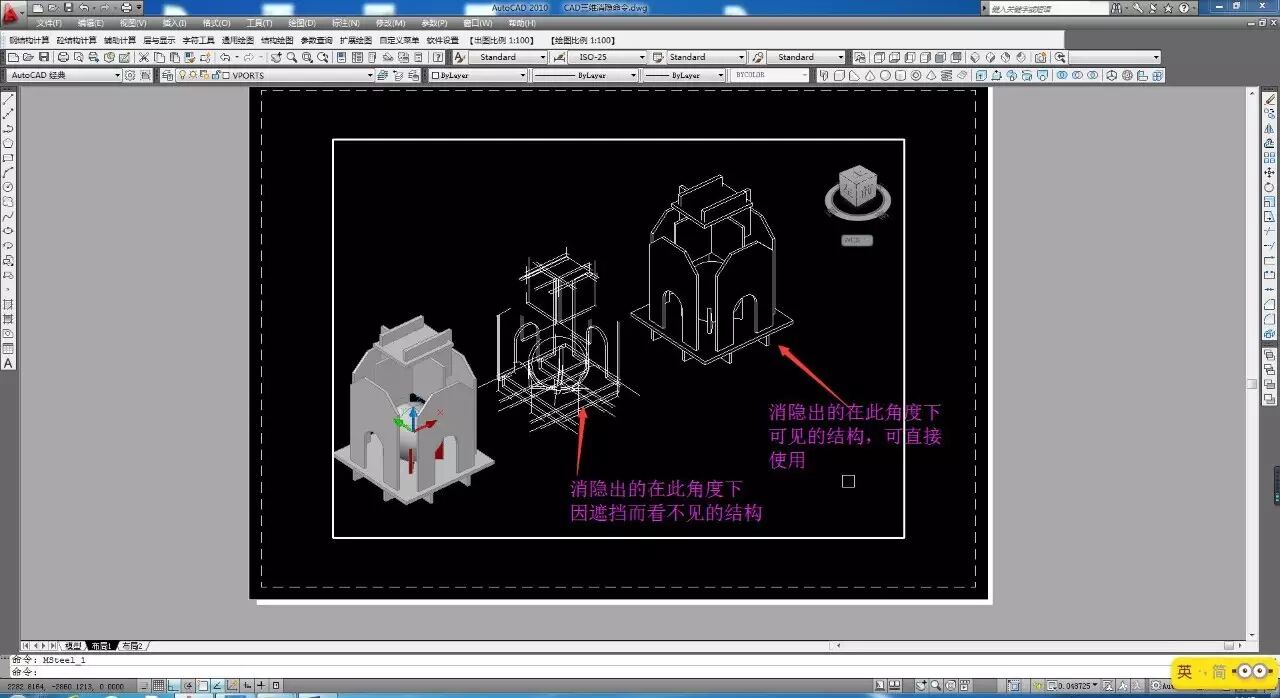

5、根据需要给它调色,让消隐后的图更美观。使用时可通过命令op进入设置,调整背景颜色为白色,然后截屏使用。(PDF打印机在三维图形的打印过程中不可用,如截屏清晰度不能满足使用要求,可以考虑将消隐后的图转换后放置在cad二维平面空间,即可进行打印) 图片

二、 三维空间点坐标批量生成

现场施工过程中,很多时候需要通过坐标点来控制整个结构、辅助安装措施的安装精度。超高层钢结构项目施工中三维坐标点用到较少;但在大跨度钢结构的施工中,大量空间坐标的抓取无法避免,是技术工作关键的一步。

一般而言,CAD中三维空间坐标点批量生成都是通过插件来实现,个别点的坐标,则可以通过cad中自带命令id量取。网上可使用导出三维坐标点的插件非常多,下面给大家通过一款cad插件,演示怎样快速生成三维空间坐标。

插件名称:CadAssis;

原理:通过按顺序在三维模型中绘制三维多段线(命令3P),根据绘制时连接各点的顺序,依次统一将各个节点坐标导出在EXCEL表格中。插件的界面太锉,懒得吐槽,不过毕竟好用。如下:


下面开始讲解这款插件的使用方法:

1、首先新建一个EXCEL表格并打开,然后打开需要捕捉三维空间点的cad图纸,并在图纸中将你需要导出坐标的各个点进行编号,同时打开插件CadAssis。

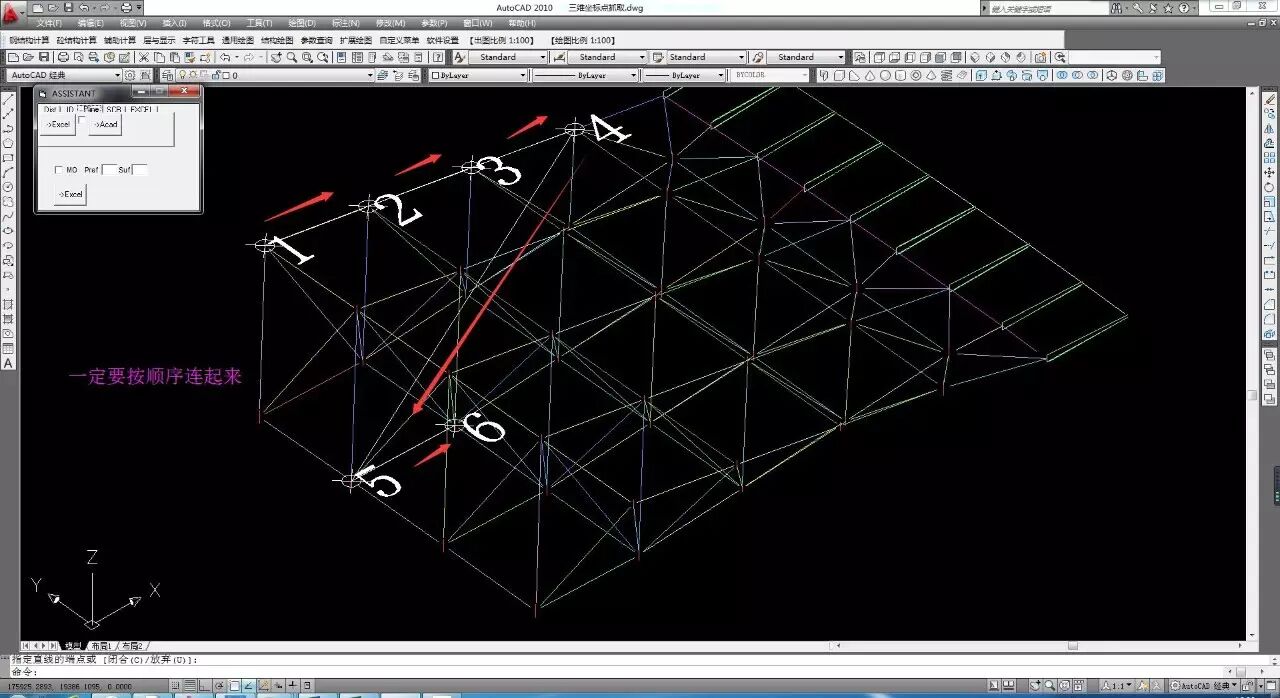

2、在三维模型空间中,使用三维多段线,按照1—2—3—4—5—6的顺序,将其依次连接起来。

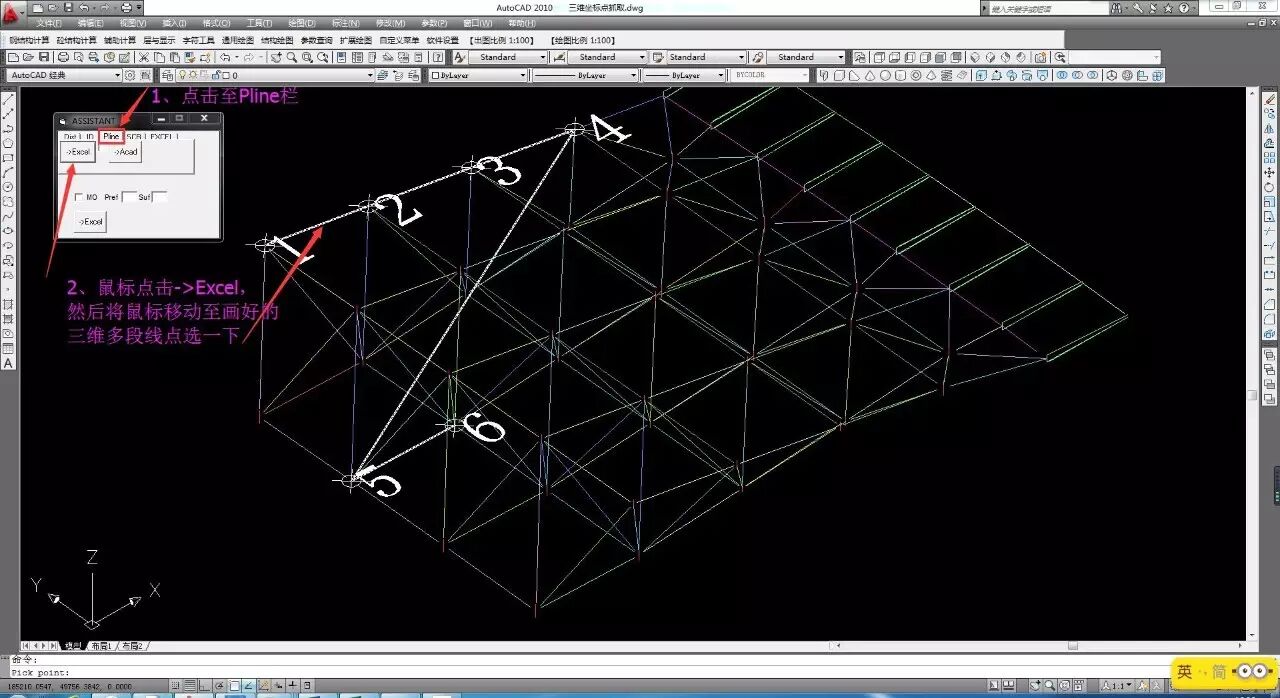

3、点击至CadAssis界面的Pline栏,然后点击->Excel,然后将鼠标移动至绘制好的三维多段线,点选一下。

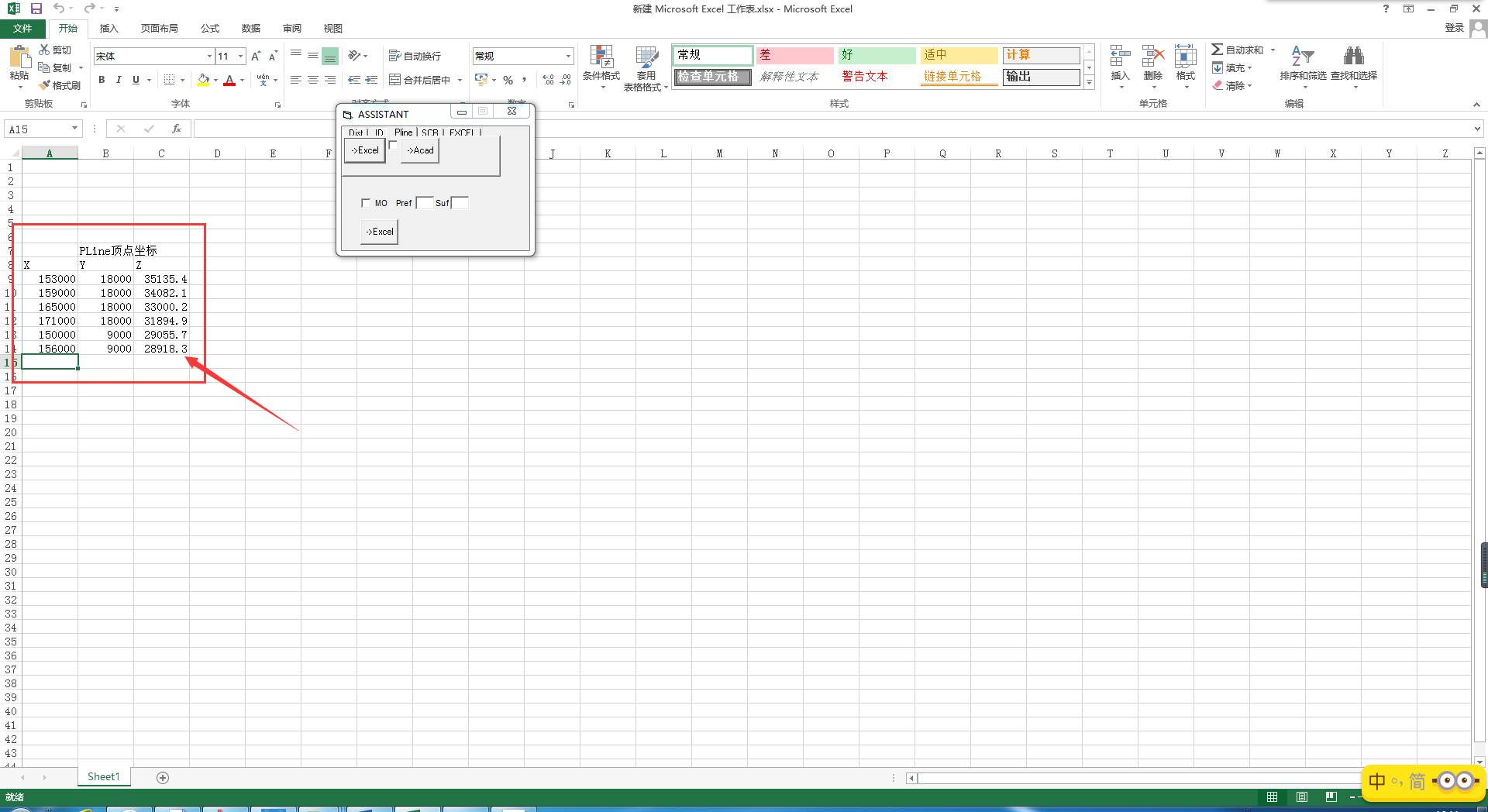

4、上述操作完成后切换至之前新建好的Excel表格,可发现坐标已经导入。表格中的坐标数据自上而下对应cad中之前确定的1—2—3—4—5—6的各个点。

5、除了CadAssis,还有很多插件可以实现三维坐标点的抓取,如“贱人插件”等等,操作方式基本雷同,也不存在哪个软件更省事。所以只能说:黑猫白猫,抓住老鼠就是好猫。插件已分享至百度网盘,建议大家将插件下载、文章收藏,以备不时之需。

百度网盘链接: http://pan.baidu.com/s/1nvnnq0h

提取密码: qmab

三、使用三维点坐标值在cad中建线模

此技能是弯扭构件、曲面、各种奇形怪状结构的技术克星!

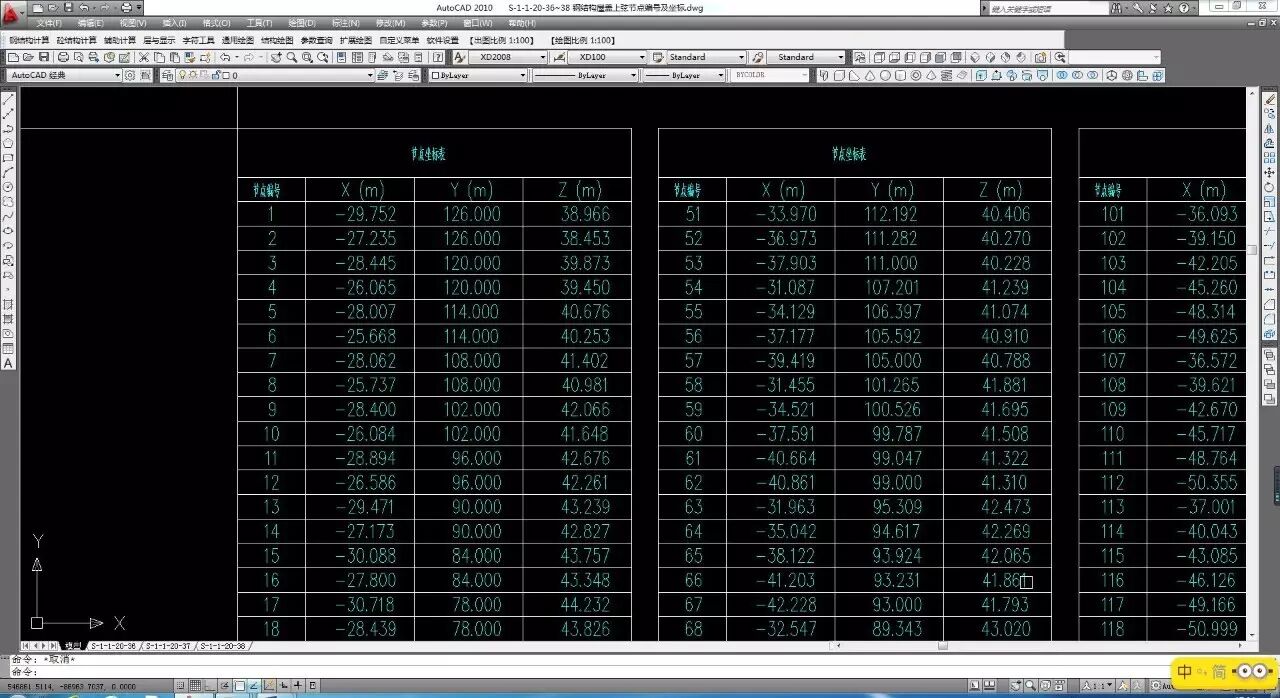

1、一般设计图中会给出关键节点坐标,我们的任务就是把下图中的三维坐标转换为直观的cad模型。


2、使用插件truetable将CAD中的相关数据导入至EXCEL表格中,并在EXCEL表格中对数据进行一些必要的处理。

①数据的表头只留下一个,其余全部删除。

②将所有数据的数值转换为mm为单位,在EXCEL表格中放一列Point字母,在cad中是代表点命令。

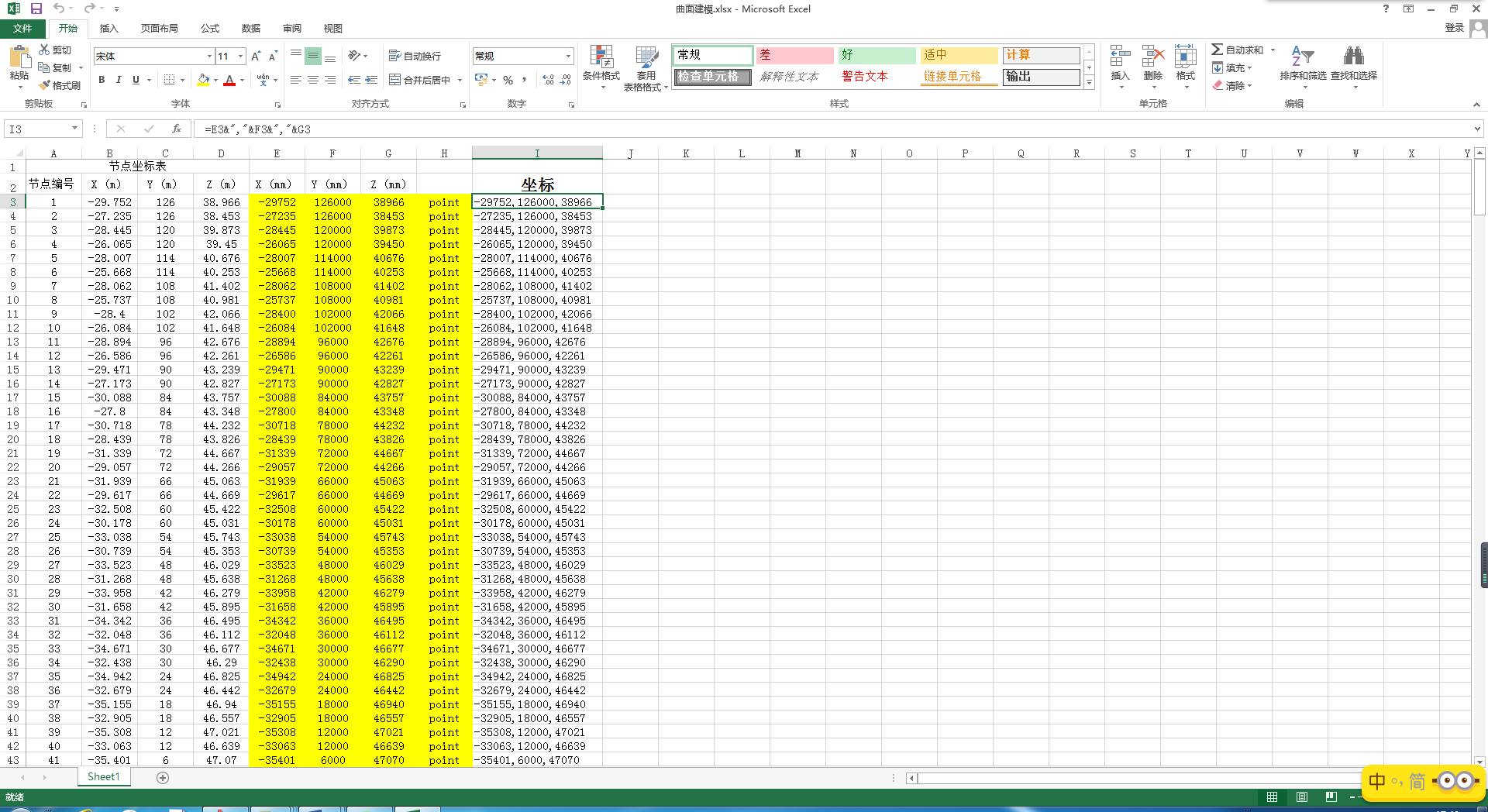

③将x,y,z坐标用逗号连起来放在一个excel表格中。(EXCEL表格连接公式=X坐标所在栏&","&Y坐标所在栏&","&Z坐标所在栏,注意所有字符需为英文状态下)




3、新建一个空白CAD,然后将CAD中点样式调整为可见(进入【格式】—【点样式】修改),占屏幕比例5%。

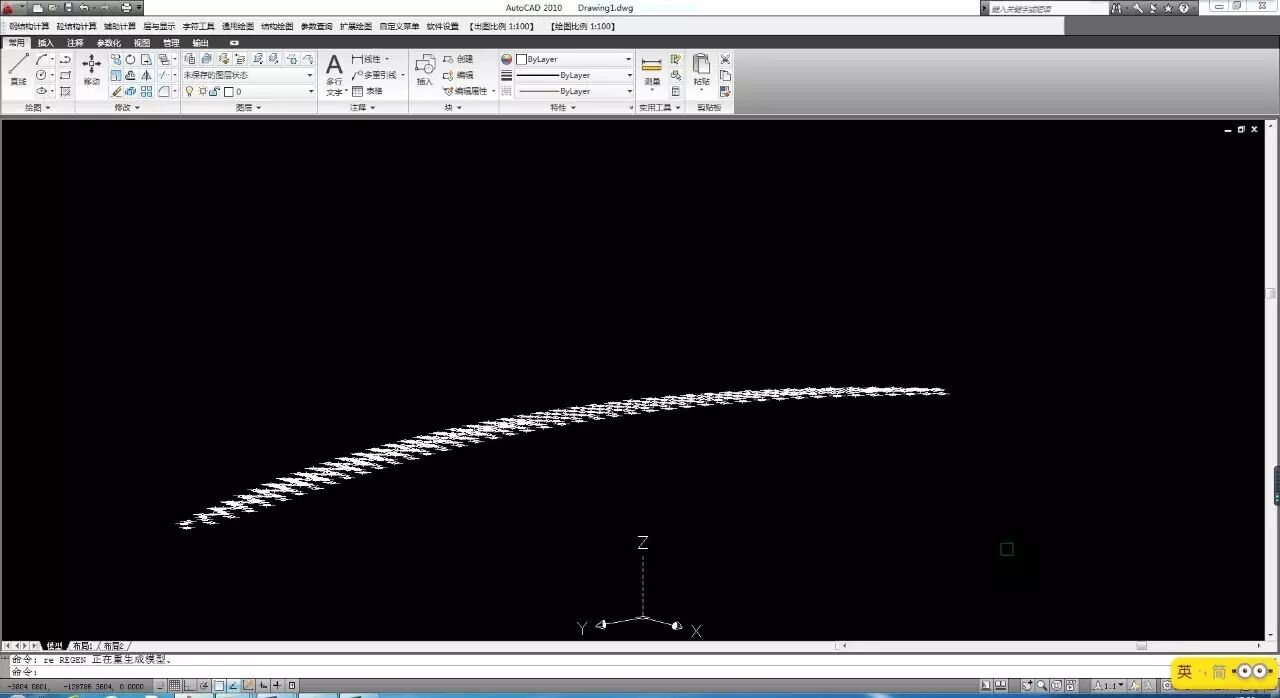

4、将EXCEL表格中坐标栏的point及后边的坐标这些全部复制,然后粘贴至cad中。(由于我只是选取了某工程一小部分坐标点,所以大家只是看到一小条的点模型,但是基本可以分辨三维轮廓)


5、最后把这些点根据一定的顺序使用三维多段线(命令:3P)连接起来,就可以形成线模。当然,如果你可以厘清三维点连接的顺序,可以考虑将EXCEL中的Point直接修改为3P,cad可以自动替你连线。


知识点:CAD中三维模型消隐及空间坐标的两种玩法
