裸电线、电力电缆、架空绝缘导线 采购前不可不知

知识点：中强度铝合金芯架空绝缘导线

一、裸电线

裸电线及裸导体制品是指没有绝缘、没有护套的导电线材，主要包括裸单线、裸绞线和型线型材三个系列产品。

铜铝单线：包括软铜单线、硬铜单线、软铝单线、硬铝单线。主要用作各种电线电缆的半制品，少量用于通信线材和电机电器的制造。

裸绞线：包括硬铜绞线（ＴＪ）、硬铝绞线（ＬＪ）、铝合金绞线（ＬＨＡＪ）、钢芯铝绞线（ＬＧＪ），主要用在架空敷设。软铜绞线（ＴＪＲ）、软铝绞线（ＬＪＲ），主要用于电气装备及电子电器或元件的连接用。以上各种绞线的规格从１.０～３００mm２不等。其中钢芯铝绞线（ＬＧＪ）规格尺寸用标称的铝截面/标称的钢截面表示，它是配电线路上最常用的一种导线，钢芯截面越大导线的强度愈高，除普通钢芯铝绞线外，还有钢芯铝合金绞线、铝包钢芯铝绞线、防腐钢芯铝绞线、扩经钢芯铝绞线、倍容量导线、间隙式导线等。

常用有两种：钢芯铝绞线JL/G1A(原型号LGJ)执行标准GB/T1179-2008、铝绞线JL(原型号LJ)执行标准GB/T1179-2008。规格为：10/2、16/3、25/4、35/6、50/8、70/10、70/40、95/15、95/20、95/55、120/7、120/20、120/25、120/70、150/8、150/20、150/25、150/35、185/10、185/25、185/30、185/45、240/30、240/40、240/55～800/100等。

示例说明：

JL/G1A-240/30-24/7(LGJ-240/30)    是由24根硬铝线和7根A级镀层普通强度镀锌钢丝制成的钢芯铝绞线，硬铝线的标称截面为240mm2，钢的标称截面为30 mm2。

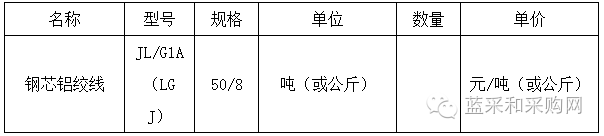

订货例如：

二、电力电缆

电力电缆在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，其中包括１～330kＶ及以上各种电压等级、各种绝缘的电力电缆。

截面分1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800mm2 ，芯数为1、2、3、4、5、3+1芯。

此类产品主要特征是：在导体外挤(绕)包绝缘层，几芯绞合(对应电力系统的相线、零线和地线)，再增加护套层，如塑料/橡套电线电缆。主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。

电力电缆按电压等级分有低压电缆、中压电缆、高压电缆等。按绝缘情况分为塑料绝缘电缆、橡胶绝缘电缆、矿物绝缘电缆等。

01

低压电缆：即电压等级0.6/1kV

华泰特缆主要生产交联聚乙烯绝缘电缆等：

铝芯（/铜芯）交联聚乙烯绝（钢带铠装）聚氯乙烯护套电力电缆

铝芯（/铜芯）交联电力电缆YJV、YJLV、YJV22、YJLV22（XLPE绝缘）

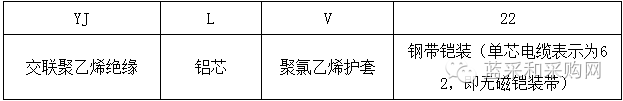

型号说明：

铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套

表示方法：

YJV、YJLV、YJV22、YJLV22（芯数为1～5芯）

示例说明：

⑴     铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆，额定电压0.6/1kV、3+1芯、主线芯标称截面积120mm2，中性线标称截面积70mm2的电缆缆表示为：

KYJV-450/750V 4*1.5 GB/T9330-2008

例如：

一芯电缆表示方法：YJV-1*35

二芯电缆表示方法：YJV-2*35（等截面）

三芯电缆表示方法：YJV-3*35（等截面）

四芯电缆表示方法：YJV-4*35（等截面）或YJV-3*35+1*16

五芯电缆表示方法：YJV-5*35（等截面）

YJV-4*35+1*16或YJV-3*35+2*16

订货例如：

02

中压电缆：电压等级为：6/6kV、8.7/10kV（15kV）、12/20kV、26/35kV

（此电压等级电缆为交联电力电缆）

表示方法：

YJV、YJLV、YJSV、YJV22、YJLV22  （芯数为1芯或3芯）

规格详情：

10、16、25、35、50、70、95、120、150、185、240、300、400（芯数为1芯或3芯）

例如：YJV22-8.7/15kV 3*240

           YJV-8.7/15kV 3*150

订货例如：

03

高压电缆：电压等级为： 35kV以上

三、架空绝缘导线

此类产品主要特征是：在导体外挤(绕)包绝缘层，几芯绞合(对应电力系统的相线、零线和地线)，再增加护套层，如塑料/橡套电线电缆。主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。

此类产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。

电力电缆按电压等级分有低压电缆、中压电缆、高压电缆等。按绝缘情况分为塑料绝缘电缆、橡胶绝缘电缆、矿物绝缘电缆等。

常用按电压等级分两种：

01

电压等级为： 1kV 铝芯（/铜芯） 架空绝缘线

规格详情：

10、16、25、35、50、70、95、120、150、185、240、300、400（芯数为1～4芯）

表示方法：

JKLY、JKLYJ、JKLGY、JKLGV、JKY、JKYJ

型号说明：

（“JK”架空绝缘类，“L”铝芯，“Y”聚乙烯绝缘，“YJ”交联聚乙烯绝缘，“V”聚氯乙烯绝缘，“G”钢芯加强）

例如：JKLY-1kV 2*25

           JKLGY-1kV 1*240/30

           JKYJ-1kV 1/185

订货例如：

注：加强型架空绝缘电缆应标注钢芯截面。

02

电压等级为：10kV 铝芯（/铜芯）架空绝缘线

规格详情：

10、16、25、35、50、70、95、120、150、185、240、300、400（芯数为1芯）

表示方法：

JKLY、JKLYJ、JKLGY、JKY、JKYJ

型号说明：

（“JK”架空绝缘类，“L”铝芯，“Y”聚乙烯绝缘，“YJ”交联聚乙烯绝缘，“V”聚氯乙烯绝缘，“G”钢芯加强）

例如：JKLY-10kV 1*25

           JKLGY-10kV 1*240

           JKYJ-10kV 1*185
