交流发电机的工作原理图解

知识点：交流电机内角

1.交流电动势的产生
交流发电机工作原理如图1。

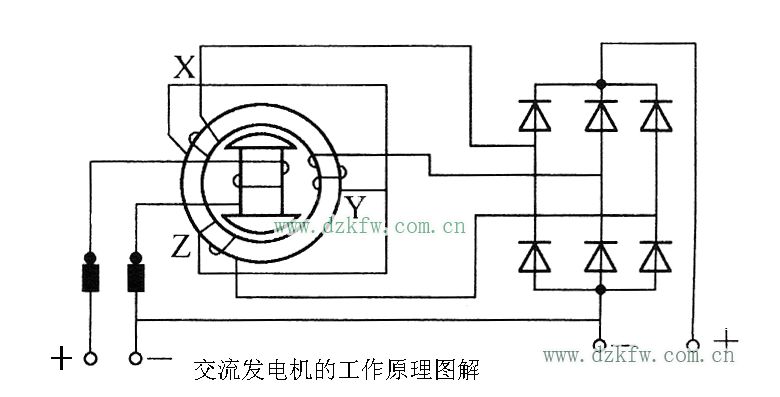

图1  交流发电机的工作原理
    交流发电机定子的三相绕组按一定的规律嵌套在发电机的定子槽内，彼此互差120°电角度。当转子磁场绕组接通直流电源时，转子的爪极被磁化为N极和S极。其磁力线由N极出发，穿过转子与定子之间很小的气隙进入定子铁心，最后又通过气隙回到S极。

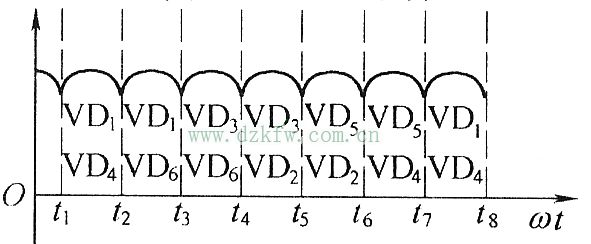

图2  三相桥式整流电路中的电压、电流波形
a)三相桥式整流电路；b) 三相交流电动势；c) 整流后交流发电机输出波形
2.整流电路工作原理
    将交流发电机产生的交流电转变成直流电称为整流。常见的整流电路有六管交流发电机的整流电路和九管交流发电机的整流电路。
   1）六管交流发电机的整流电路
    六管交流发电机的整流装置实际是一个由6个硅整流二极管组成的三相桥式整流电路，见图）。3个二极管VD2、VD4、VD6的负极分别与发电机三相绕组的始端相连，它们的正极连接在一起，组成共阳极组接法，3个二极管的导通原则是在某一瞬间负极电位最低的二极管导通。3个二极管VD1、VD3、VD5的正极分别与发电机三相绕组的始端相连，它们的负极连接在一起，组成共阴极组接法，3个二极管的导通原则是在某一瞬间正极电位最高的二极管优先导通。每个时刻有2个二极管同时导通，其中一个二极管在共阴极组，另一个在共阳极组，同时导通的两个管子总是将发电机的电压加在负荷两端，如图）所示。
    当t＝0时，C相电位最高，而B相电位最低，所对应的二极管VD5、VD4均处于正向导通。由于二极管的内阻很小，所以此时发电机的输出电压等于B、C绕组之间的线电压。
    在t1-t2时间内，A相的电位最高，而B相电位最低，故对应VD1、VD4处于正向导通。同理，交流发动机的输出电压可视为A、B绕组之间的线电压。
    在t2-t3时间内，A相电位最高，而C相电位最低，故VD1、VD6处于正向导通。同理，交流发动机的输出电压可视为A、C绕组之间的线电压。
    以此类推，周而复始，在负载上便可获得一个比较平稳的直流脉动电压。
    2）九管交流发电机的整流原理
    九管交流发电机的特点是除了常用的6个整流二极管外，又增加了3个功率较小的二极管。3个功率较小的二极管用来供给交流发电机磁场电流，故又称之为磁场二极管。采用磁场二极管后，输出端连接充电指示灯，即可指示发电机工作情况的好坏。九管交流发电机充电系统的电路如图3所示。

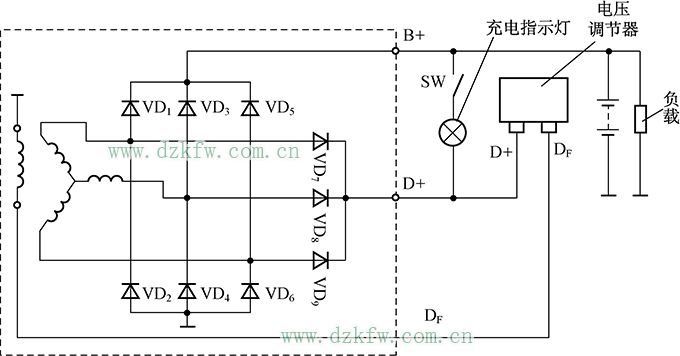

图3  九管交流发电机充电系统电路图
3.交流发电机励磁方式
    汽车用交流发电机的励磁方法是由他励方式到自励发电的一个过程。由于汽车用交流发电机转子的剩磁较弱，不能利用磁极的剩磁自励发电，所以需要外接直流电源。交流发电机只有在较高转速时，才能自励发电。交流发电机在低速运转时，采用他励方式。
