配电自动化系统及配电自动化终端设备

配电自动化终端是安装在配电网基层的各类远方监测、控制单元的总称。是我们在工作中最常遇到的配电自动化设备。

有成数据采集、控制、通信等功能。按照安装站点分类，可分为站所终端（DTU）、馈线终端（FTU）、配变终端（TTU）；按照通信方式分类，可分为有线通信方式终端和无线通信方式终端。

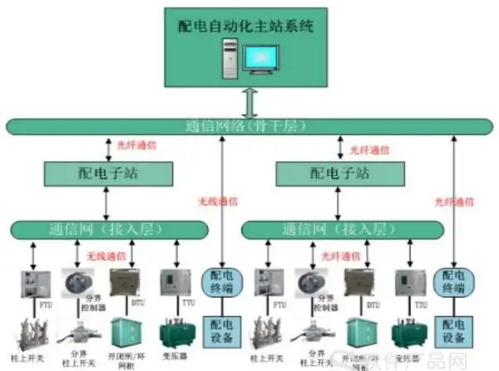

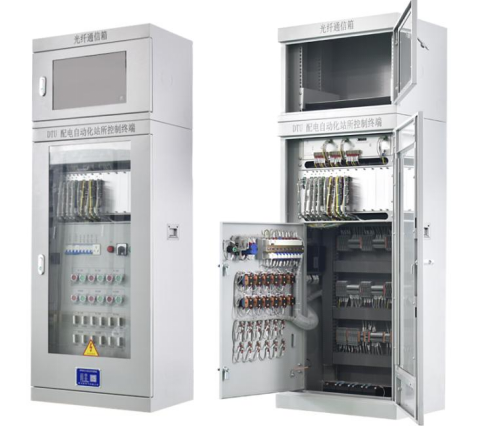

DTU：通常安装在开闭所、环网柜、小型配电室、箱变等处。进行数据采集与监控。具有“遥信”、“遥测”、“遥控”等功能。它的作用是完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与上传，并执行主站遥控命令，对开关进行分、合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。

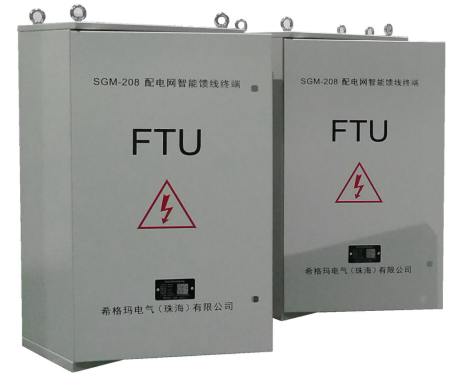

FTU：通常我们称之为馈线终端设备。馈线开关监控终端是装设在10KV断路器、负荷开关的处的监控装置。主要作用是采集各开关所在线路的电气参数，监视线路运行状况，并将这些信息向上级系统传输，当线路故障时及时上报，等待上级系统发来的指令进行开关开、合控制。

FTU体积小、抗高温，耐严寒，适应户外恶劣的环境，常装设在馈线开关旁，这些馈线开关一般指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关等。由于柱上开关大多安装较分散，所以要求一台柱上开关需要一台FTU监控，但遇同杆架设情况，这时可以一台FTU监控两台柱上开关。

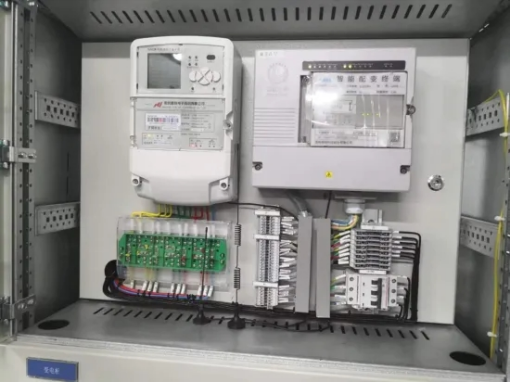

TTU：是装设在配电变压器设备旁，监测变压器运行状况的终端装置。通过检测低压侧三相电压、电流值，计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数。并将这些电量参数向上级传输，当变压器发生故障时及时上报。如暂不具备通信条件，也可使用电脑每隔一个周期到现场读取数据，然后转存到配网主站等分析系统。

配网主站通过分析TTU测量值及历史记录，能及时发现变压器过负荷及停电等运行问题。根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电网规划及事故分析提供基础数据。
