供配电基础设施之直流屏

知识点：供配电设施

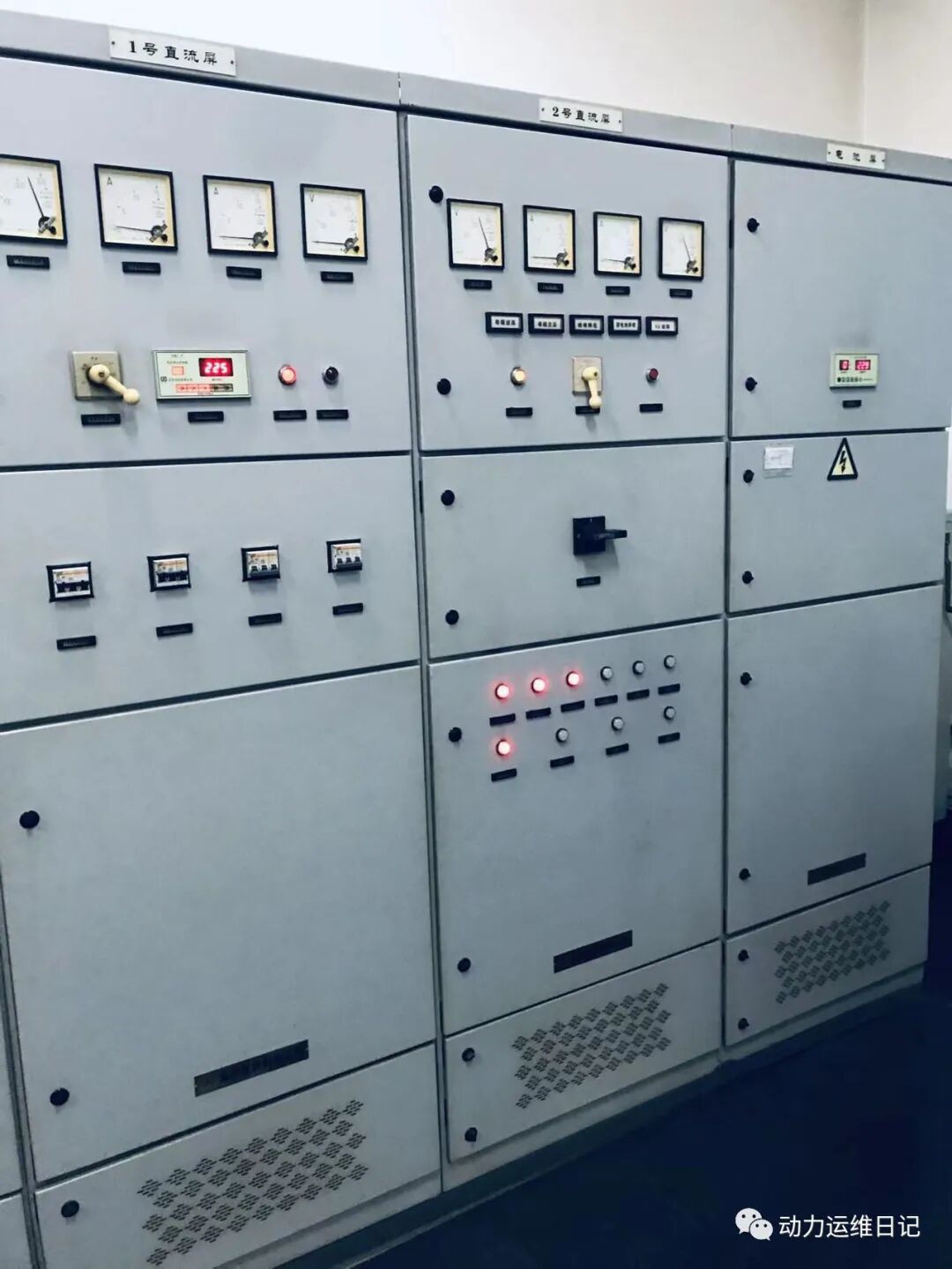

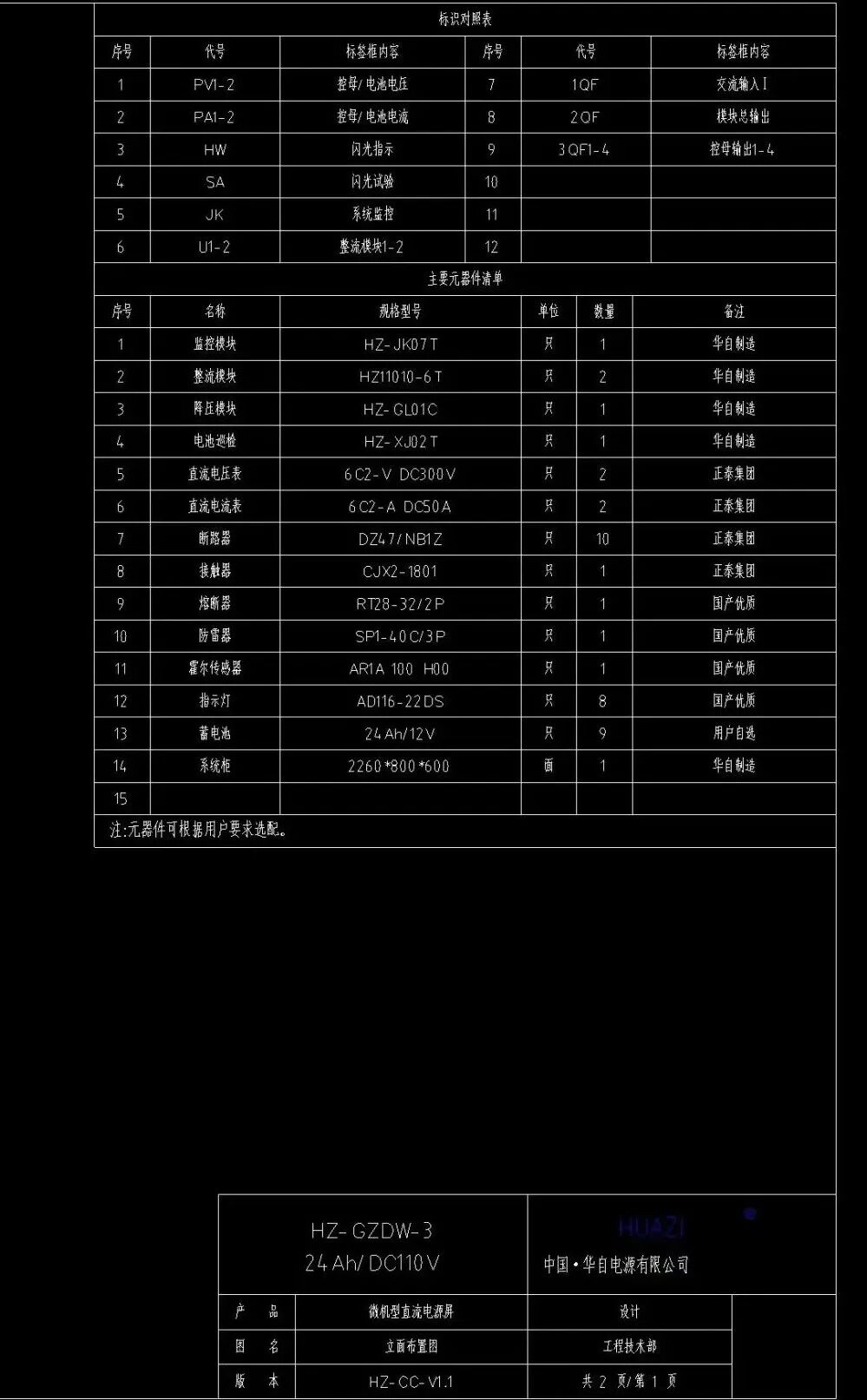

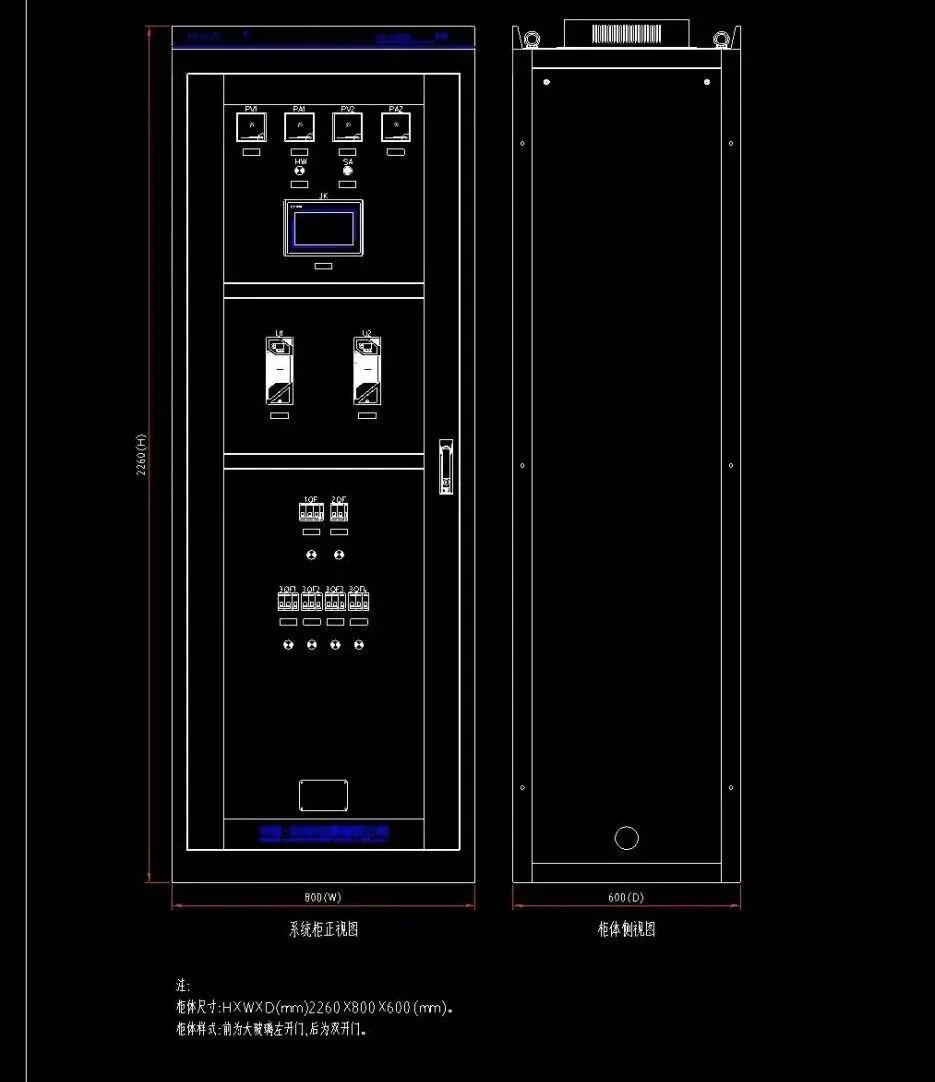

最近几日经常看到、听到、接触到直流屏，其实它的全称为直流电源操作系统，通用型号为GZDW，而直流屏就是用来供应这种直流电源的。直流屏由交配电单元、整流模块、降压模块、电池巡检、监控模块、仪表指示灯及电池组成。主要应用于电力系统开关分合闸及二次回路中的仪器、仪表、继电保护和故障照明等场合。

    直流屏主要作用是给信号设备、保护、自动装置、事故照明、应急电源及断路器分、合闸操作提供直流电源的电源设备。直流系统是一个独立的电源，它不受发电机、市电及系统运行方式的影响，并在外部交流电中断的情况下，由蓄电池继续提供直流供电的重要设备，这一点和UPS作用一样。

    直流屏工作原理，当市电 输入正常时，交流配电单元给各个整流模块供电。整流模块输入三相交流电转换为220V或110V的直流，经隔离二极管隔离后、一方面给电池充电，另一方面给合闸负载供电。 此外，合闸母线还通过降压模块与控制模块构成备份系统，提供控制母线电源。系统中的监控部分对系统进行管理和控制，信号通过监控模块分散采集处理后，再由系统模块统一管理，在显示屏上提供人机操作界面，还可以接入到远程监控系统。

    当停电或异常时，充电模块停止工作，由电池供电。监控模块监测电池电压、放电时间，当电池放电到一定程度时，监控模块告警。市电输入恢复正常以后，充电模块对电池进行充电。

    随着时代的进步，电力系统向着综合自动化、配电无人值守和网络化集中管理的方向发展，作为电力系统重要组成部分的直流电源系统为了使其自身的电源质量、可靠性到自动化程度都有待进一步提高，也因此应用了大量先进的科学技术。它主要由电源双路互投系统、整流模块系统、直流分配系统、绝缘监测系统、综合控制器、闪光系统、通讯系统、蓄电池这几大部分组成。
