110kV集成变电站介绍

发布于：2022-11-11 15:29:11 来自：电气工程/继电保护 [复制转发]

知识点：变电

随着国民经济和社会的快速发展，能源需求越来越大与人力资源紧张，建设工期紧，电网工程质量及工艺要求越来越高等矛盾越来越突出，变电站现有的建设模式已无法适应新的要求。要加快变电站施工进度，提高工程质量，变电站建设应采用模块化、标准化、工厂化生产，现场仅进行简单的组装模式。

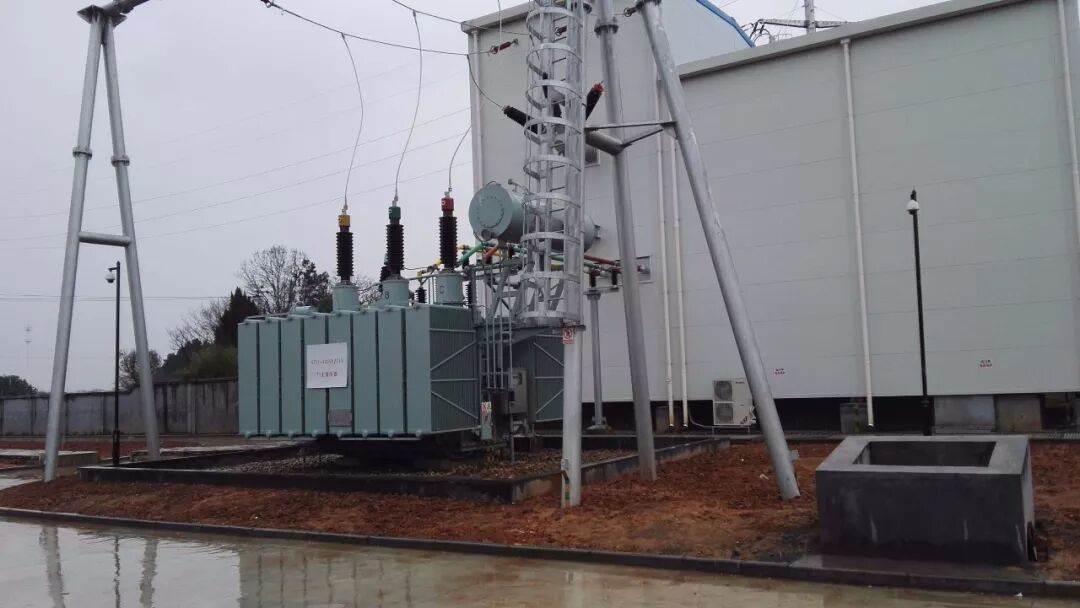

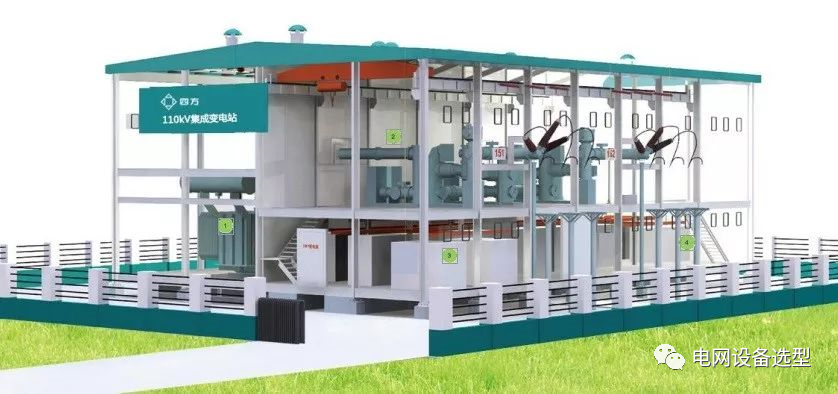

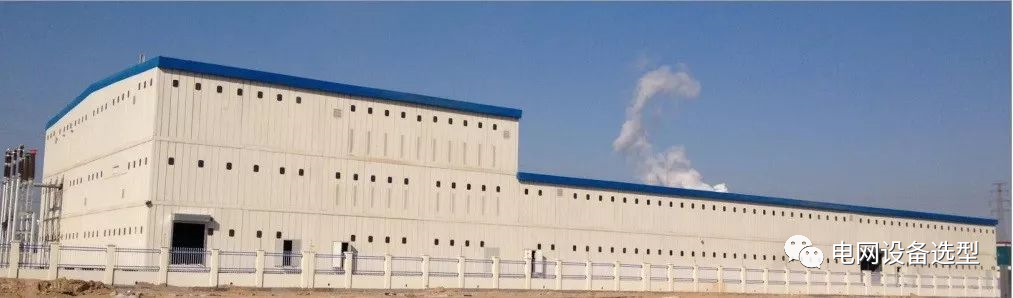

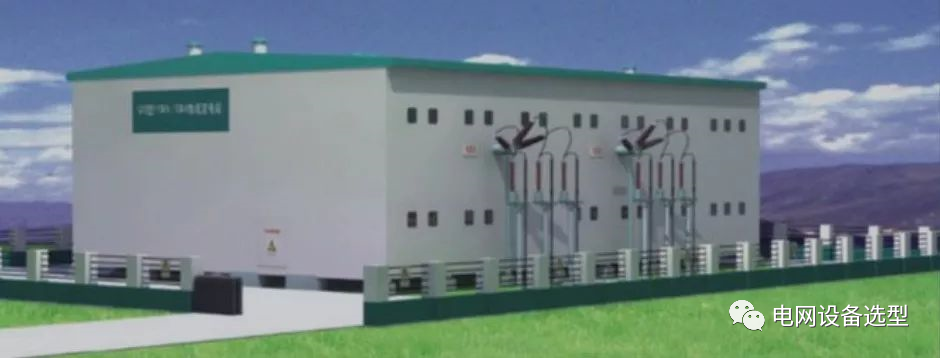

集成式变电站是将变压器、多回路高压开关系统、无功补偿装置、绝缘母线、变电站综合自动化系统、通讯、远动、计量及直流电源等电气单元，按照系统性、安全性、可靠性、易维护、一体化的原则安装在一个隔热、防火、防盗、防潮、防小动物、五面通风、全封闭、可移动的钢结构箱体内。因其深入负荷中心，减少供电半径，提高供电质量，特别适合厂矿企业变电站的建设及改造，被誉为“21世纪变电站建设的目标模式”。

一、集成式变电站的优势：

1.节省土地、减少维护

集成变电站占地面积小，110kV集成站占地约为 880平米，若使用 GIS设备的全站占地仅需600平米；与常规站相比，可节省 60%-80%的占地面积，符合国家节约土地政策。整站封闭运行结合外层防护措施，抗风沙、紫外线、酸雨、凝露，及周边环境污染相对集中地区。从根本上解决了常规变电站中的设备易损坏的问题，变电站可实行状态检修，减少维护工作量，可节约大量运行维护费用。

2.工厂预制化

用户选型或订货时，只要用户根据变电站的实际需要，提出一次接线图和设备技术参数，就可以选择我公司集成变电站的规格和型号，所有设备在制造基地预制，真正实现变电站建设工厂化，整个变电站从图纸确认到投运只需 100~120天时间（常规变电站从建设到投运至少需要 6-8个月以上），极大缩短了建设工期。

3.先进的整站设计技术

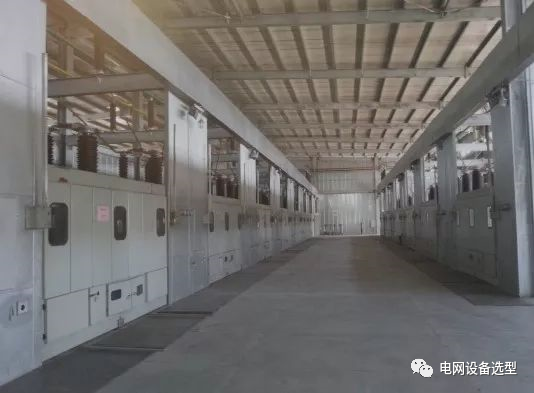

集成变电站国内领先技术及工艺，外壳采用热镀锌钢板，框架采用标准 H型钢材料及制作工艺，有良好的防腐性能，保证 30年不锈蚀。集成变电站外涂航空涂料，能保温隔热，保证设备运行的环境温度，使集成站整体不受环境及外界污染影响，可保证在-55℃~+70℃的环境下正常运行。集成站内一次设备采用国内技术领先设备，产品无裸露带电部分，全封闭、全绝缘结构、安全性高；二次设备采用常规综合自动化系统，也可采用进口 PLC自动化系统，二次线应用先进的全站线束，整体布置，模块化插拔各个单元，回路性质用色线方式区别，完全实现无人值班运行方式。

4.综合自动化程度高

全站智能化设计，采用变电站综合自动化系统，分散安装，可实现遥测、遥控、遥信、遥调、每个单元均具有独立运行功能，继电保护功能齐全，可对运行参数进行远方设置，对站内湿度、温度进行控制和远方烟雾报警，满足无人值班的要求。根据需要还可以实现图像远程监控功能，及对设备的主要部位进行远红外测温显示及报警等。集成站也可采用 PLC面保护综合自动化系统进行信息交换、逻辑计算及控制执行。

5.高标准的安全和防护设计

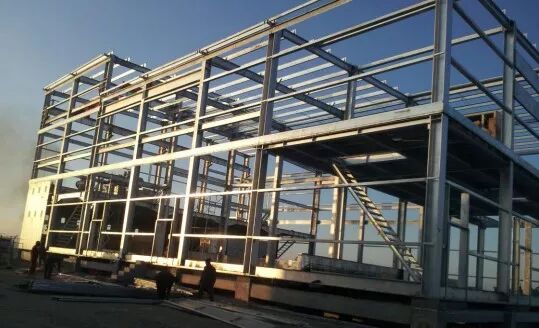

全封闭钢架结构，抗震性能好，设备底部悬空，设计可高出地面 60cm~200cm，便于通风散热，利于设备防汛抗洪。设备间距满足国家电网规范的标准，能充分保证设备运行安全及人员巡检的安全。集成站四周设钢制防盗门及防盗遥视报警系统，处门以外的所有对外部分均以金属网封堵，能防止飞鸟及小动物进入，保温层采用防火棉填充，梁柱表面覆盖 3.5cm厚的 LG防火隔热涂料，各配电室内设有相应的防火装置，并配有遥视感应探头，可对烟雾和火灾情况及时报警。
