胶粘剂的性能是决定锚固质量的重要指标，结构中的锚固构件受拉压、受剪切作用，如何测定锚固用胶粘剂的受力性能呢？下面介绍一种测定锚固用快固胶拉伸和抗剪强度的方法-钢套筒法，本方法适用于混凝土结构锚固工程质量的现场检验，以快固型结构胶粘剂粘结带肋钢筋(或锚栓螺杆)与钢套筒的拉伸抗剪强度测定。本方法不得用于测定非快固型胶粘剂的拉伸抗剪强度。

试验设备及装置：试验机的加荷能力，应使件的破坏荷载处于试验机标定满负荷的20%~80%。试验机力值的示值误差不应大于1%。试验机应能连续、平稳、速率可控地施荷。夹持器及其夹具:试验机配备的夹持器及其夹具，应能自动对中，使力线与试件的轴线始终保持一致。

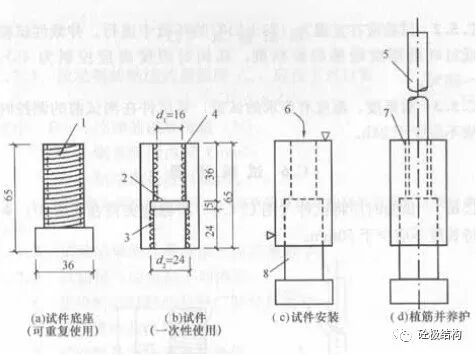

试件：试件由受检胶粘剂粘结直径为12mm的带肋钢筋或锚栓螺杆与专用钢套筒组成(图1)。试件的剪切面长度为(36±0.5)mm。受检胶粘剂应按规定的抽样规则从一定批量的产品中抽取。专用钢套筒应采用45号碳钢制作。套筒内壁应有螺距为4mm、深度为0.4mm的梯形螺纹。试件数量应符合下列规定:1）常规试验的试件:每组不应少于5个;2）确定粘结抗剪强度标准值的试件数量应按现行国家标准《工程结构加固材料安全性鉴定技术规范》GB50728的规定确定。

试件制备：钢筋、螺杆和钢套筒，应经除锈、除油污;套筒内壁尚应无毛刺;粘结前，钢筋、螺杆和套筒应用工业丙酮清洗一遍。钢筋的直径以及套筒的内径和深度，应用量具测量，精确到0.05mm。粘结时，胶粘剂的配合比、粘结工艺要求以及养护时间均应按该产品的使用说明书确定。

试验条件：试件应在胶粘剂养护到期时立即进行试验。当因故需推迟试验日期时，应征得有关方面一致同意，且不得超过1d。试验应在室温为(23±2)℃的环境中进行。仲裁性试验或对环境湿度敏感的胶粘剂，其相对湿度尚应控制为45%~55%。对温度、湿度有要求的试验，其试件在测试前的调控时间不应少于24h。

试验步骤：试验时应将试件对称地夹持在夹具中;夹持长度不应少于50mm。开动试验机，以连续、均匀的速率加荷;自试样加荷至破坏的时间应控制为1min~3min。试样破坏时，应记录其最大荷载值，并记录粘结的破坏形式(如内聚破坏、粘附破坏等)。

试验结果：胶粘剂的粘结抗剪强度f，应按下式计算:

f=P/0.8πDl

式中:P--拉伸的破坏荷载(N);

D-钢套筒的内径(mm); l--粘结面长度(mm)。

注:当试件为螺杆拉断破坏时，应视为该试件粘结抗剪强度达到合格标准。试验结果的计算应取三位有效数字。

通过该试验测定方法，能够测得胶粘剂的拉伸破坏荷载，并能计算出其粘结抗剪强度。

内容源于网络，仅作分享使用，如有侵权，请联系删除

相关资料推荐：

绝热材料与粘结剂和基底涂层的拉伸粘结强度的测定

GB∕T 7124-2008 胶粘剂 拉伸剪切强度的测定

知识点：锚固用快固胶拉伸抗剪强度测定
