一文读懂半导体大硅片

知识点：硅片

硅片概况

常见的半导体材料包括硅（Si）、锗（Ge）等元素半导体及砷化镓（GaAs）、氮化镓（GaN）等化合物半导体。相较于锗，硅的熔点为 1415℃，高于锗的熔点 937℃，较高的熔点使硅可以广泛应用于高温加工工艺中；硅的禁带宽度大于锗，更适合制作高压器件。相较于砷化镓，硅安全无毒、对环境无害，而砷元素为有毒物质；并且锗、砷化镓均没有天然的氧化物，在晶圆制造时还需要在表面沉积多层绝缘体，这会导致下游晶圆制造的生产步骤增加从而使生产成本提高。

硅基半导体材料是目前产量最大、应用最广的半导体材料，90%以上的半导体产品是用硅基材料制作的。硅在地壳中占比约 27%，是除了氧元素之外第二丰富的元素，硅元素以二氧化硅和硅酸盐的形式大量存在于沙子、岩石、矿物中，储量丰富并且易于取得。通常将 95-99%纯度的硅称为工业硅。沙子、矿石中的二氧化硅经过纯化，可制成纯度 98%以上的硅；高纯度硅经过进一步提纯变为纯度达 99.9999999%至99.999999999%（9-11 个 9）的超纯多晶硅；超纯多晶硅在石英坩埚中熔化，并掺入硼（P）、磷（B）等元素改变其导电能力，放入籽晶确定晶向，经过单晶生长，制成具有特定电性功能的单晶硅锭。熔体的温度、提拉速度和籽晶/石英坩埚的旋转速度决定了单晶硅锭的尺寸和晶体质量，而熔体中的硼（P）、磷（B）等杂质元素的浓度决定了单晶硅锭的电特性。

单晶硅锭经过切片、研磨、蚀刻、抛光、外延（如有）、键合（如有）、清洗等工艺步骤，制造成为半导体硅片。在生产环节中，半导体硅片需要尽可能地减少晶体缺陷，保持极高的平整度与表面洁净度，以保证集成电路或半导体器件的可靠性。

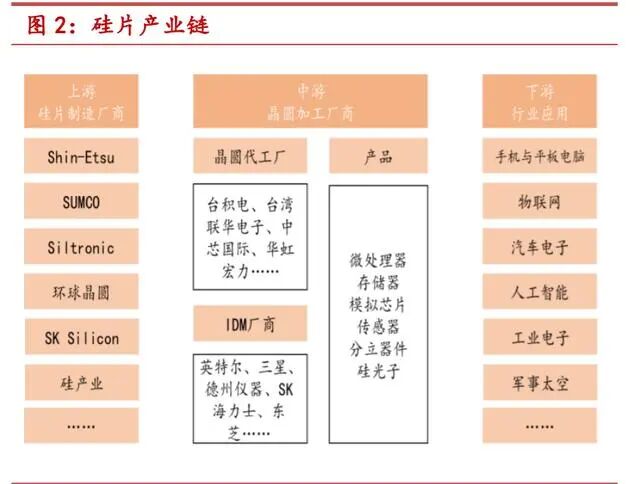

在半导体硅片上可布设晶体管及多层互联线，使之成为具有特定功能的集成电路或半导体器件产品，下游主要包括手机与平板电脑、物联网、汽车电子、人工智能、工业电子、军事太空等领域。

半导体硅片分类

根据尺寸分类，半导体硅片的尺寸（以直径计算）主要有 50mm（2 英寸）、75mm（3 英寸）、100mm（4 英寸）、150mm（6 英寸）、200mm（8 英寸）与 300mm（12英寸）等规格。

1965 年，戈登摩尔提出摩尔定律：集成电路上所集成的晶体管数量，每隔 18 个月就提升一倍，相应的集成电路性能增强一倍，成本随之下降一半。对于芯片制造企业而言，这意味着需要不断提升单片硅片可生产的芯片数量、降低单片硅片的制造成本以便与摩尔定律同步。

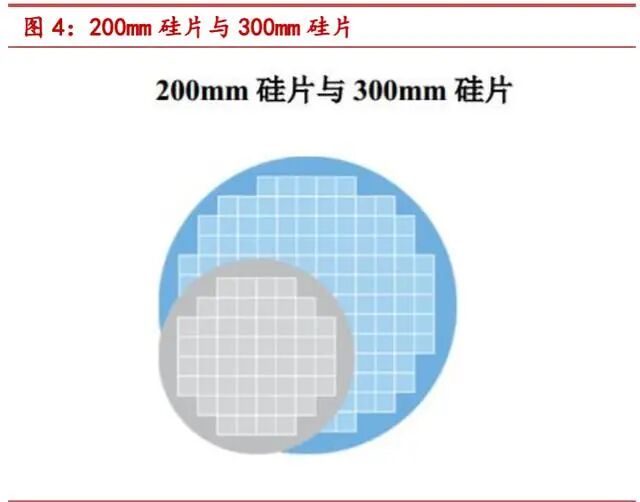

半导体硅片的直径越大，在单片硅片上可制造的芯片数量就越多，单位芯片的成本随之降低。在摩尔定律的影响下，半导体硅片正在不断向大尺寸的方向发展。硅片的尺寸越大，相对而言硅片边缘的损失会越小，有利于进一步降低芯片的成本。例如，在同样的工艺条件下，300mm 半导体硅片的可使用面积超过 200mm 硅片的两倍以上，可使用率（衡量单位晶圆可生产的芯片数量的指标）是 200mm 硅片的 2.5 倍左右。

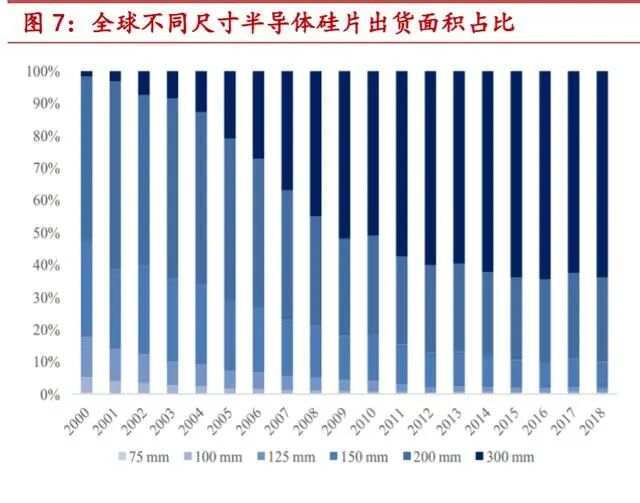

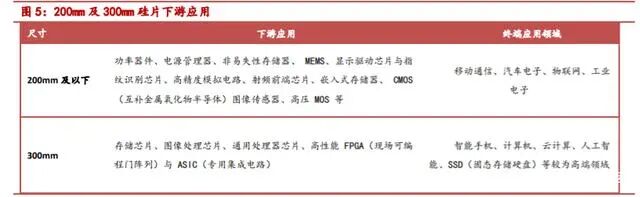

目前，全球市场主流的产品是 300mm 和 200mm 直径的半导体硅片。终端应用领域来看，300mm 主要应用在智能手机、计算机、云计算、人工智能、 SSD（固态存储硬盘）等较为高端领域，目前出货面积占比 60%以上。200mm 硅片主要应用在移动通信、汽车电子、物联网、工业电子等领域，目前出货面积 20%以上。

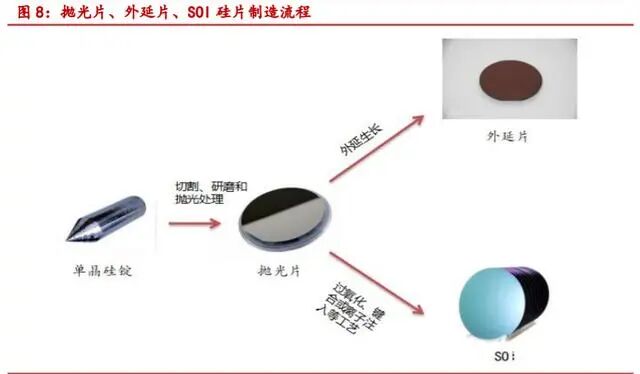

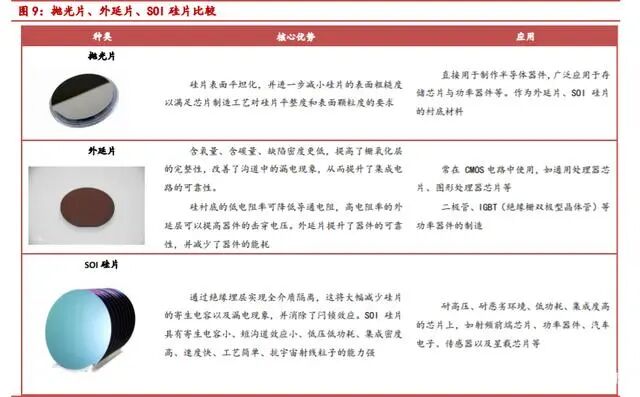

根据制造工艺分类，半导体硅片主要可以分为抛光片、外延片与以 SOI 硅片为代表的高端硅基材料。单晶硅锭经过切割、研磨和抛光处理后得到抛光片。抛光片经过外延生长形成外延片，抛光片经过氧化、键合或离子注入等工艺处理后形成 SOI 硅片。

硅片制作流程（略）

半导体硅片的生产流程包括拉晶—>滚磨—>线切割—>倒角—>研磨—>腐蚀—>热处理—>边缘抛光—>正面抛光—>清洗—>检测—>外延等步骤。其中拉晶、研磨和抛光是保证半导体硅片质量的关键。

单晶生长技术的重点在于保证拉制出的硅锭保持极高纯度水平（纯度至少为99.999999999%）的同时，有效控制晶体缺陷的密度。当前制备单晶硅技术主要分为悬浮区熔法（FZ 法）和直拉法（CZ 法）两种。

下游应用带动硅片市场不断增长

硅片终端应用逐渐多元化

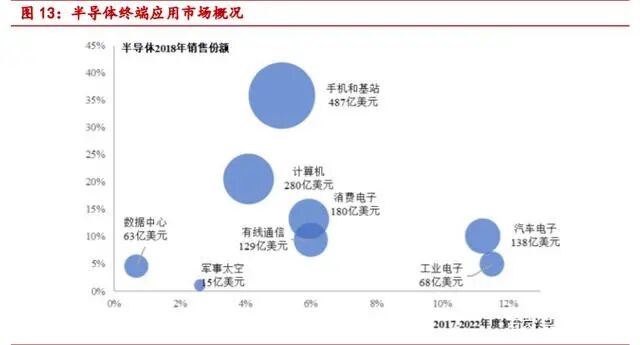

目前手机、计算机等仍是半导体行业终端最大的应用市场。2018 年全球手机和基站、计算机用芯片销售额分别为 487 亿美元、280 亿美元，在半导体终端市场的占比分别为 36%、21%。

据 Gartner 预计，2017-2022 年增速最快的半导体终端应用领域是工业电子和汽车电子，将成为未来几年全球半导体行业增长最重要的驱动力。其中，工业电子年复合增长率预计可达 12%。随着工业从规模化走向自动化、智能化，工业与信息化的深度融合、智能制造转型升级将带动工业电子需求的增长。汽车电子 2017-2022 年预计复合增长率为 11%。汽车电子的增长主要源于传统车辆电子功能的扩展、自动驾驶技术的不断成熟以及电动汽车行业的快速成长。车辆的 ABS（防抱死）系统、车载雷达、车载图像传感系统、电子车身稳定程序、电控悬挂、电动手刹、压力传感器、加速度计、陀螺仪与流量传感器等，均需要使用半导体产品，汽车智慧化的趋势极大地拉动了汽车电子产品的增长。随着电动汽车的普及与车辆电压、电池容量标准的不断提高，电源管理器与分离式功率器件的需求量也将随之上升。通常情况下，汽车电子芯片使用200mm 及以下抛光片与 SOI 硅片。汽车电子市场规模的扩大将拉动 200mm 及以下抛光片与 SOI 硅片的需求。

未来的爆发式增长将会出现在大数据、云计算、人工智能、新能源汽车、区块链等新兴终端应用。半导体硅片行业除了受宏观经济影响，亦受到具体终端市场的影响。例如 2010 年，全球宏观经济增速仅 4%，但由于 iPhone4 和 iPad 的推出，大幅拉动了半导体行业的需求，2010 年全球半导体行业收入增长达 32%。2017 年开始，大数据、云计算、人工智能、新能源汽车、区块链等新兴终端应用的出现，半导体行业进入了多种新型需求同时爆发的新一轮上行周期。半导体硅片可应用于多个潜在新兴终端市场，如汽车电子功率器件、5G 通信设备中的射频芯片等，有望爆发式增长。
