空气压差开关



知识点：空气压差开关

来源：网络，如有侵权，请联系删除

空气压差开关是一种探测元件，一般用在需要风压的机械上，比如气动压力机、燃气热水器,燃气锅炉,燃气炉,壁挂炉等使用燃气类的产品，它是利用气的压力推动微动开关来实现的。

安装在各防烟楼梯间系统加压送风的出风口上，以防过高的压力对设备和管道形成破坏的装置，在楼梯间的1/2高度处设空气压差开关。当防烟楼梯间与相邻疏散走道的压差大于预定值（压力可调)时，该空气压差开关控制泄压阀电动打开泄压，当防烟楼梯间与走道的压差降至设定值时，泄压阀将受控空气压差开关电动关闭。

空气压差开关的重要作用是利用其通断能力来控制电器产品的通断,以求保证设备在排风不畅的情况下能及时关闭燃气通道,以保证燃气不外泄,从而保护人身安全.

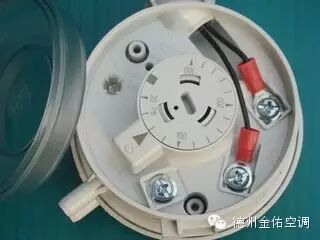

空气压差开关有两条检测口，即正压检测口和负压的检测口，其腔体也由此分为正压腔和负压腔。两腔之间用皮膜隔离，当有压力源时皮膜移动触动微动开关从而达到开/关目的，空气压差开关上设有调节控制盘，在调节时改变弹簧的压力大小使风压开关的开机点和关机点(即ON点和OFF点)发生变化。通常压差开关的取样是采用负压检测口，取样装置是安装在强排风机蜗壳的负压区。取样装置的取样口是呈斜角的管，它与风向呈一定的夹角，随着夹角的变化和风速的变化所检测到的压力值也不同。

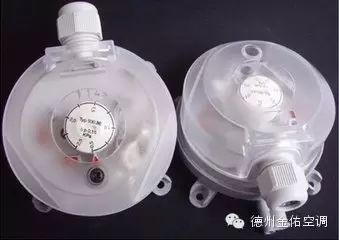

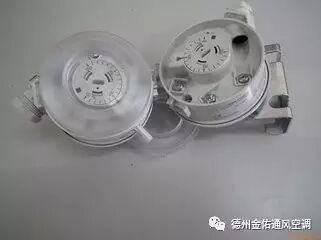

DPS系列空气压差开关可用于感知管道中非腐蚀性气体的压力差、真空、过压和气流差等参数。



常规应用包括：·风机运行状态监测 · 监测过滤网阻塞报警装置
· 通风管道中气体监测 · 控制可变气体容积系统中最大气流
· 燃烧炉中气体控制 ·热交换防冻保护和化霜指示。

· 电加热器的过热保护;
产品参数：测量范围:DPS200: 20～300Pa DPS300: 30～300Pa DPS500: 50～500Pa
DPS1000: 100～1000Pa DPS2000: 500～2000Pa DPS2500: 1000～2500 Pa
防护等级: IP54 最小启动压力: 标准: 20Pa;设定点及间隙可调
存储温度: -40～85℃ 最小启动间隙:10Pa (范围: 20~30Pa)

使用周期：> 10万 次 安装方向: 直立式(标准安装方向)
塑料管直径: Φ6.2mm 输出触点容量: <2A / 250VAC

最大承受压力: 10000Pa 可重复性: <±0.025mbar 范围: 0.2 to 3mbar

重量:100克 再线性: 范围 30~300Pa <±3Pa



安装：

位置：安装在振动最小的位置。媒介温度在-15/+60 ℃范围内。DPS系列空气压差开关 的生产校准是在室温下，最好也安装在接近室温环境下。湿度较高的系统中可能发生水汽凝结现象，安装时应注意软管连接管口向下。压力连接及接线:压力连接位置标P1?及P2Θ，不可接错。
注意：避免电击或损坏设备/移去上盖时应确保电源开关处于关闭状态。

使用前应完成电线连接并检查连接状态/不正确的连接可能导致此设备的永久性损毁。

装配说明：只要保证装配面震动最小或没有震动，压差开关可以直接固定在管道、加热器或空调机组的面板上。为保证动作的精确性，压差开关应垂直安装，这样可以使其内部的气膜自重不影响产品精度。压力连接位置标注：＋(高压),和－(低压或静压)。
