一文读懂继电器分类

发布于：2022-10-27 17:33:27 来自：电气工程/电气工程原创版块 [复制转发]

知识点：继电器分类

但是我们也不能说继电器就没有用了，下面先来对继电器进行一下分类：

其中继电器可以按照工作方式分类、体积大小分类、负载功率大小分类以及继电器封装分类。

下面我们一个个介绍，首先先来说说按照工作方式分类：

第一种也是我们常见的继电器，即为电磁继电器，利用输入电路内电流在电磁铁铁芯与衔铁间产生的吸力作用而工作的一种电气继电器

其外形图为：

内部结构如图所示：

第二个固体继电器，其特点为：利用电子元件履行其功能而无机械运动构件的，输入和输出隔离的一种继电器。

其外形图如图所示：

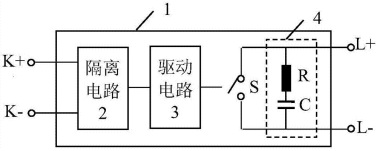

内部框图如图所示：

第三种：温度继电器，其工作特点为：当外界温度到达设定阈值后继电器工作

第四种：舌簧继电器，其工作特点为：当外界温度达到给定值时而动作的继电器。

第五种：时间继电器，当加上或除去输入信号时，输出部分需延时或限时到规定时间才闭合或断开其被控线路继电器。

其外形图如图所示：

第六种：高频继电器，用于切换高频，射频线路而具有最小损耗的继电器。

第七种，极化继电器，有极化磁场与控制电流通过控制线圈所产生的磁场综合作用而动作的继电器。继电器的动作方向取决于控制线圈中流过的的电流方向。

其他类型的继电器：如光继电器，声继电器，热继电器，仪表式继电器，霍尔效应继电器，差动继电器等。

2、按继电器的外形尺寸分类：

1）微型继电器：最长边尺寸不大于10毫米的继电器。

2）超小型微型继电器：最长边尺寸大于10毫米，但不大于25毫米的继电器。

3）小型微型继电器：最长边尺寸大于25毫米，但不大于50毫米的继电器。

注：对于密封或封闭式继电器，外形尺寸为继电器本体三个相互垂直方向的最大尺寸，不包括安装件，引出端，压筋，压边，翻边和密封焊点的尺寸。

3、按继电器的负载分为：

1）微功率继电器：当触点开路电压为直流28V时，（阻性）为0.1A、0.2A的继电器。

2）弱功率继电器：当触点开路电压为直流28V时，（阻性）为0.5A、1A的继电器。

3）中功率继电器：当触点开路电压为直流28V时，（阻性）为2A、5A的继电器。

4）大功率继电器：当触点开路电压为直流28V时，（阻性）为10A、15A、20A、25A、40A……的继电器

4、按继电器的防护特征分类：

1）密封继电器：采用焊接或其他方法，将触点和线圈等密封在罩子内，与围介质相隔离，其泄漏率较低的继电器。

2）封闭式继电器：用罩壳将触点和线圈等密封（非密封）加以防护的继电器。

3）敞开式继电器：不用防护罩来保护触电和线圈等的继电器。

以上继电器在电子制作中最常用的是电磁继电器和干簧继电器两种。

好了，本期文章就到这里，下期文章将从继电器的工作原理及期主要参数进行讲解
