双级耦合热泵技术原理

知识点：双级耦合热泵技术

来源：网络，如有侵权，请联系删除

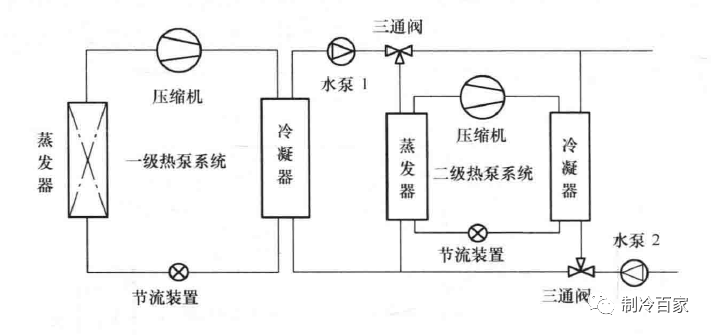

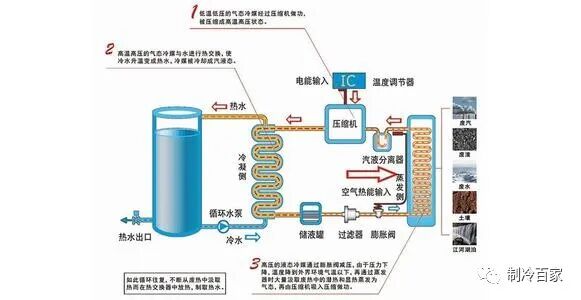

双级耦合热泵系统由空气-水热泵系统与水-水热泵系统组成，系统原理如

下图所示，空气源热泵系统和水ー水热泵系统分别为一级和二级：

在室外环境温度较高时，二级(水-水)热泵系统不工作，一级(空气ー水)热泵系统工作；制取的热水由水泵1输送到末端(风机盘管或地板供热)，在末端放热后返回到一级热泵系统的冷凝器中。

在室外环境温度较低时，一级(空气-水)热泵系統和二级(水ー水)热泵系统均工作；两个三通阀均换向，一级热泵系统制取的10~20℃低温热水由水泵1输送至二级热泵系统的蒸发器中，二级热泵系统从低温热水中吸收热量后制取高温热水，,并由水泵2输送至末端，在末端放热后返回到二级热泵系统的冷凝器中。

在低温及超低温工况下，如上图所示双级耦合热泵系统降低了每一级的压缩机

压力比，相比于普通单级压缩热泵系统，双级耦合热泵系统制热运行时具有较高的制热量和COP，以及较低的排气温度。与双机双级压缩热泵系统相比，由于增加换热环节会导致换热损失增加，且无中间补气过程，因此：双级耦

合热泵系统制热量和COP均相对较低，排气温度相对较高，但系统运行控制相对简单。
