5种应急灯开关接线图解

知识点：应急灯

一.消防应急灯开关接线

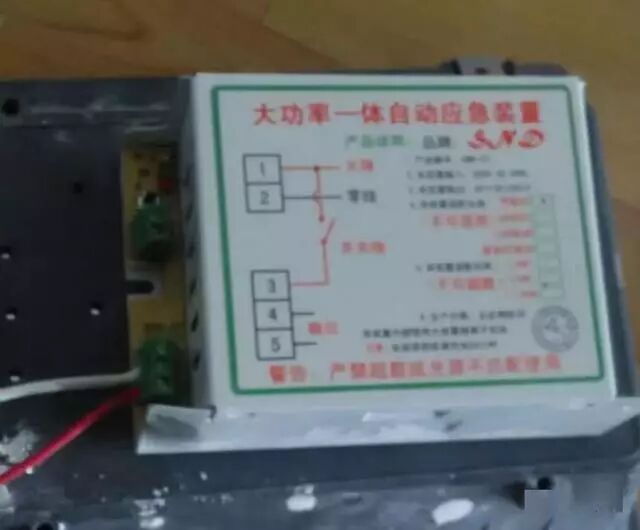

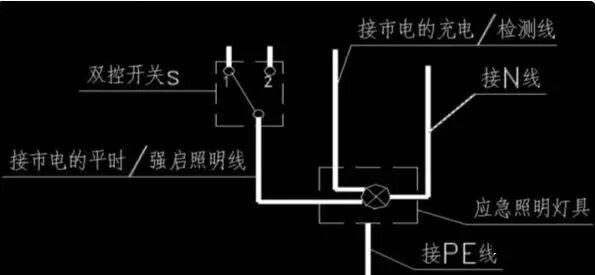

对于只含有应急光源且自带电池的应急灯具，即只含有一个光源。从应急灯具接出来的线最多的情况有4根，一根照明线，一根充电/检测线，一根N线，一根PE线，应急灯具的接线：我们先来讲只含有应急光源且自带电池的应急灯具，即只含有一个光源。从应急灯具接出来的线最多的情况有4根，一根照明线，一根充电/检测线，一根N线，一根PE线

二.应急灯单控开关接线

把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端。这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时，电路接通，则灯亮。

若两开关的刀一个打向触点1而另一个打向触点2时，电路不通，则灯灭。因此两个开关都可以控制灯。两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能照明，又能避免人走灯不灭而浪费电。

三.应急灯双控开关接线

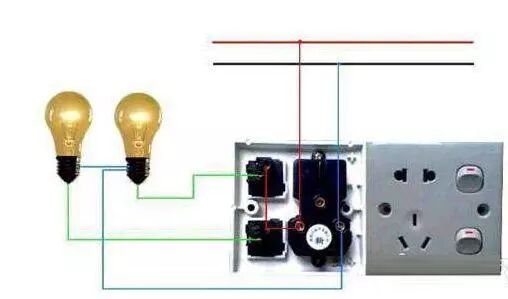

先来认识一下双联双控开关的导线颜色吧。红色代表的是火线;蓝色代表的是零线;绿色代表的是来回线。认识了导线颜色之后，让我们开始接线吧。

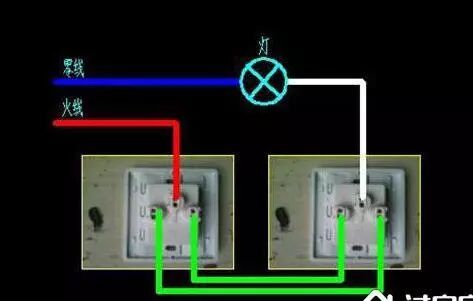

先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。

四.自带蓄电池应急灯开关接线

自带蓄电池应急照明灯具的常用控制及接线如图2与图3所示。与普通照明接线相比，在图中首先是在出线回路中增加了一根控制线及与其串联的交流接触器的主触点，并用熔断器对充电线路进行保护。

尽管应急照明的控制有多种方式，但其原理是相同的，当手动时，按下开灯按钮S1，接触器线圈KM得电，其常开触点闭合，接触器完成自锁，灯具点亮；自动时，火灾自动报警联动触头K接到来自火灾探测器的信号后闭合使得接触器线圈KM得电，其常开触点闭合，接触器完成自锁，灯具点亮。按下关灯按钮S2后，接触器线圈失电，其常开触点复原，受控灯灭。

五.常见应急灯接线法

一般情况下，是1根火线，1根零线，1根接地线，这3根线是常规灯具的接线法，另有1根火线从相应的配电箱引出至应急灯具接充电电源。这样在配电箱回路开关跳闸后，应急灯具能利用充电电池点亮，并边充边亮；也可能非消防配电箱切断跳闸后，充电电池能保持一定时间的点亮。
