CZH系列直流电磁式转换接触器

知识点：转换接触器

 概述

CZH系列直流电磁式转换接触器是本公司新开发的用于直流电动机的工况转换或反向的接触器，主要应用于石油钻机、吊车等设备中。

               产品型号及含义：

  ＣＺＨ - □／２０  1、CZ-直流接触器代号  2、H-代表用于工况转换或反向  3、□-基本规格代号，以额定工作电流的数值表示  4、/20- 2-常开主触头组数,0-常闭主触头组数

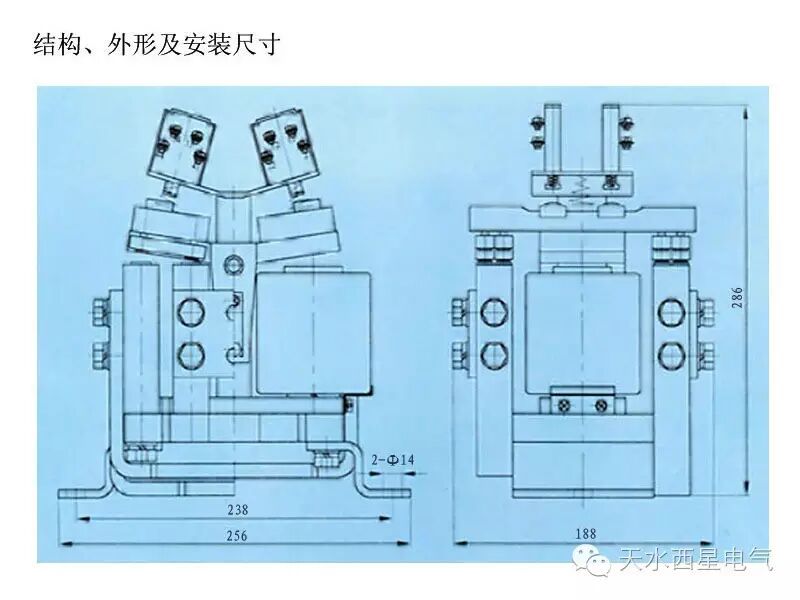

    结构特点:

   产品结构简单、紧凑、体积小。使用一台转换接触器即可实现直流电动机的反转控制和不同电路的任务转换。其工作原理如下面图1所示。当使用交叉母线时，可实现同一台直流电动机的反向控制（图1a）。当不使用交叉母线时，可实现两条不同负载线路的任务转换.



正常工作和安装条件

a.     安装地点的海拔不大于2000m；

b.     周围空气温度上限为+40,下限为-25；

c.     周围空气相对湿度不超过90%（最湿月平均温度不超过+25）；

d.     接触器的污染等级为3级；

e.     接触器可水平安装或垂直安装使用，但垂直安装使用时应保持两个线圈为左右对称分布；

f.     耐振：在垂向、横向、纵向能承受频率为10Hz、3g的冲击振动2min。

吸引线圈额定电压

吸引线圈额定电压为24、48、110、220V，也可根据用户需求进行非标设计    例如：74V、108V等。
