一文读懂工业连接器

知识点：连接器

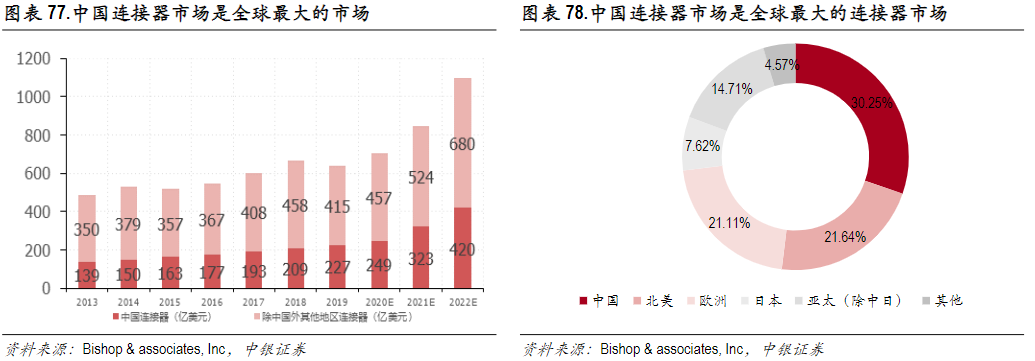

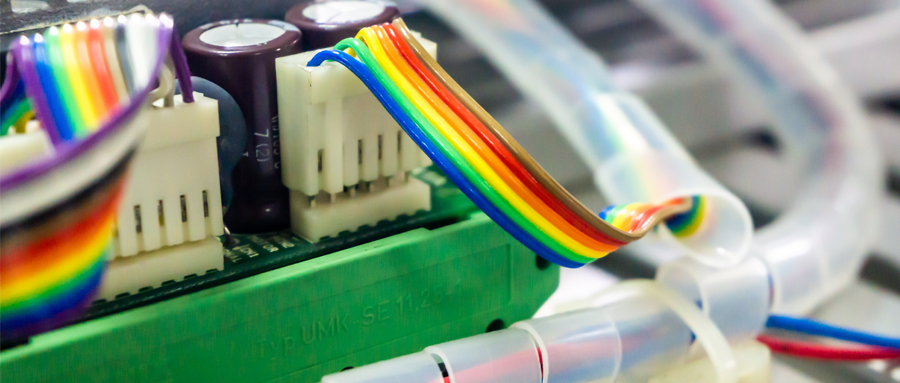

工业连接器被专门设计用以在恶劣环境下构建一个坚固的以太网连接，比普通的连接器更坚韧、更强壮、更具抵御力。其应用不仅局限于制造业更用以经受最为恶劣工业环境的考验。

工业连接器四大优点

1.易插拔，防振不脱落。

例如，在车载条件下，适应强振环境是一种刚性需求。工业连接器的设计和测试中，其插拔力经过多次频繁插拔，顺畅无阻力。此外，按扣锁紧牢固可靠，保持力大，在外部振动工作环境下稳如磐石，不会造成松动、接触不良或脱落；

2.连续工作下，温升波动小。

连续工作时的温升变化是安全范围内的关键指标。工业连接器由于机器的长时间输入DC电和输出交流电，它将长时间连续进行工作。工业连接器采用优质材料，不断改进接触体的触点涂层和工艺，可以满足大电流、高电压传导下温升变化波动小、无过热或故障等问题，使用更加安全可靠；

3.防水性能优异，潮湿环境无虞。

防水也是连接器在潮湿环境或室外环境中非常重要的调查指标，不仅关系到连接器的连接性能，也关系到使用安全。工业连接器在连接状态下可满足IP65级以上的防水要求，可满足逆变器的防水要求。如果用户在实际应用场景中的防水要求更严格、更高，可以选择IP67或IP68等更高防水等级的产品，以满足更高的客户要求；

4.耐腐蚀性突出，适应恶劣环境。

一些工业环境或室外环境存在盐雾腐蚀的潜在风险。工业连接器主要由PBT塑料制成，耐盐雾酸腐蚀性强，能有效保护连接器外壳和内部设备不受侵蚀。

工业连接器四大分类

1.电流分类：

工业用插头、插座电流一般规定为：16A、32A、63A、125A等系列；

2.电压分类：

电压规定为：110V、220V、380V等系列；

3.芯数量分类：

标准的3芯工业插头、插座使用电压是220V-250V，外壳颜色是蓝色；4芯、5芯工业插头、插座使用电压是380V-415V，外壳颜色是红色；

4.防水等级分类：

一般规定为：IP44和IP67，IP44电流最大63A，IP67电流最大125A。



工业连接器四大连接形式

1.螺纹连接方式：

一些在强振动环境下工作的大型接触器和电连接器经常使用的连接形式。这种连接形式可以在连接完成后安装保险丝，以防止松动。连接形式可靠，劣势是连接和卸载速度慢。

2.卡口连接方式：

卡口连接是一种可靠快速的连接和分离形式。卡扣连接形式的工业连接器大多具有正确的连接和锁定直观显示，可以从工业连接器连接螺母侧面的小孔中观察到。

3.插拔连接方式：

它是一种多用途的连接形式。当工业连接器的插头与插座连接分离时，它们的移动方向通常是往复的直线运动，不需要扭转和旋转，只需要很小的工作空间就可以完成连接和卸载。常见的插拔连接有两种结构：滚珠或销钉。由于没有机械省力的机构，一旦误插，机械阻力明显增大，可以及时发现问题。

4.机柜连接方式：

机柜连接式用于一些靠近框架需要盲目连接的设备上的工业连接器，可以使电气设备更轻更小，更容易维护，更可靠。这种连接形式使操作人员感觉不到连接，因此需要设计一个准确的定位装置，以避免误插电连接器被迫连接在一起，使误插成为不可能。机柜电连接器通常采用浮动或弹性接触设计结构，以确保其正确连接。

工业连接器三大发展趋势

目前，对于任何工业连接器制造商来说，关键挑战是如何在尽可能小的包装中提供最大的技术性能。为了满足这一关键挑战，未来工业级连接器将向以下三个方向发展。

第一个趋势

必须减轻工业连接器和相关连接电缆的重量，以延长相应功能模块的使用寿命；

第二个趋势

提高工业连接器的坚固性或稳定性，尤其对于航空机载和自动化仪器应用市场；

第三个趋势

发展快速插拔连接器技术，这在工业级现场应用中越来越重要，因为用户不愿意也不可能回到实验室获取合适的工具来匹配或拔除现场连接器。



案例分析

注塑机行业的应用

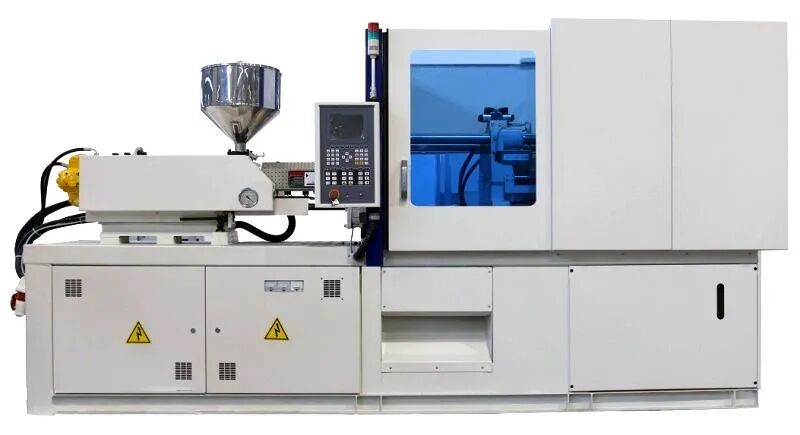

注塑机又名注射成型机或注射机。它是将热塑性塑料或热固性塑料利用塑料成型模具制成各种形状的塑料制品的主要成型设备。分为立式、卧式、全电式。注塑机能加热塑料，对熔融塑料施加高压，使其射出而充满模具型腔。因注塑机持续性高温作业，且设备线路繁杂，其所需的连接器产品也应具备耐热、抗震、接线容量大等特性。

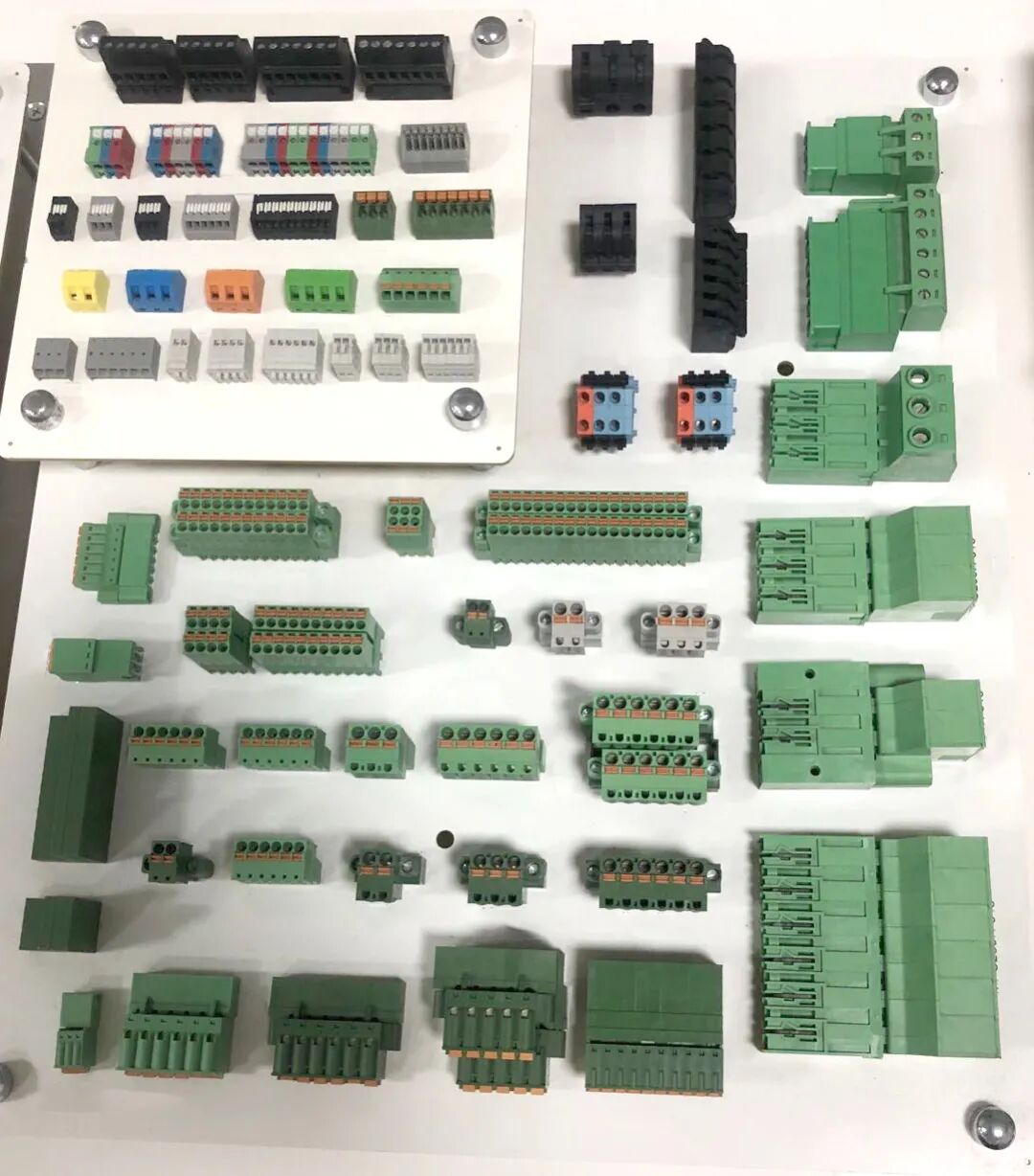

使用工业连接器一：PCB线路板接线端子

1.弹簧锁端子的设计，无需螺丝固定，耐震动、防螺丝松脱

2.绝佳耐高温材质，-40℃ to +105℃

3.产品结构设计紧密，便于在狭小空间安装，接线容量大，满足设备中复杂繁多的线路需求

4.多种间距可选，且提供2—24之间不同极数供客户选择

5.产品均通过UL、CE、VDE等认证

7.产品可配合管型端子一起使用，拉力更好



使用工业连接器类型二：管型端子

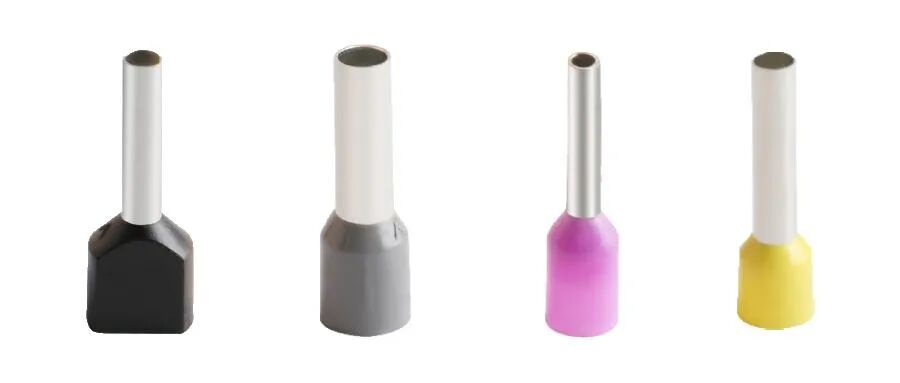

1.绝缘套扩口设计，线材易入；材料铜镀锡材质，不易氧化

2.绝佳耐高温材质，-40℃to +105℃

3.多种颜色绝缘设计，便于识别，满足设备中复杂繁多的线路需求

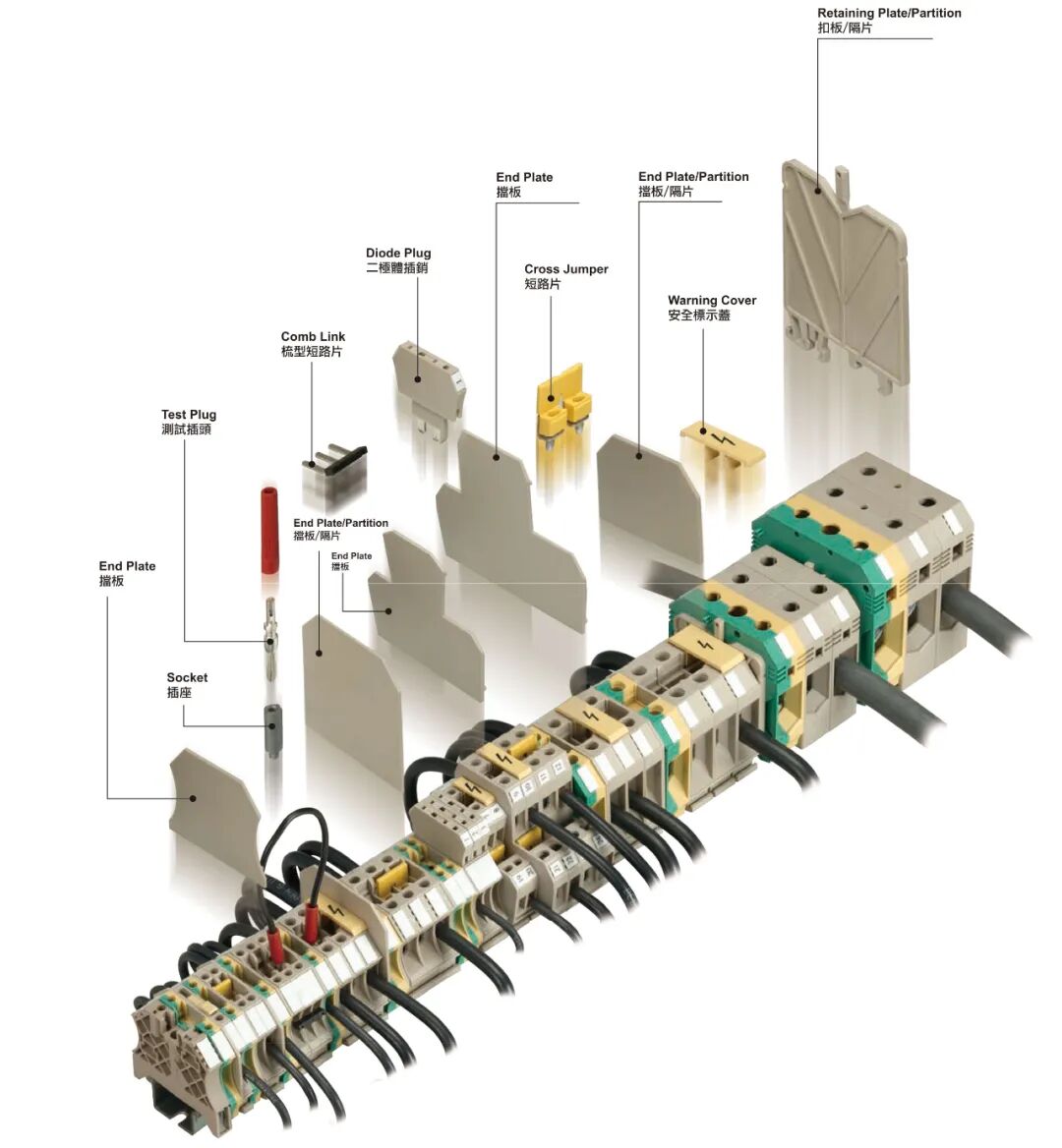

使用工业连接器三：导轨式接线端子

1.操作简便且快速的导线安装方式 ，多方位进线，多种颜色可选，便于识别，满足设备中复杂繁多的线路需求

2.优质黄铜压线部件，导电性能好

3.产品结构设计紧密，端子可做多层接线方式，便于在狭小空间安装多导线端子

4.轨道上安装且拆卸容易，容易扩充及延展性佳
