经常使用的负载开关，您到底了解多少？

知识点：负载开关

负载开关，从字面意思来说就是为控制负载通断而衍生的一种开关。这种开关一般需要通过较大的电流，而且具有快速切换响应的特性。以往的负载开关一般都是采用分立元件搭建的，主要采用MOSFET和电阻等元件进行负载通断控制，这样的好处是可以做到大电流负载的通断控制和开关快速响应等，但是采用分立元件就使得占用PCB面积比较大，难以做到产品小型化。东芝针对以上问题，并对市场深入调研之后，通过研发团队的不断努力，推出了一款基于WCSP4G紧凑型封装的集成负载开关——TCK127BG，该IC可支持硬件工程师设计集成度高、功耗低、电池续航能力更强的新一代产品。

电气特性分析

• TCK127BG负载开关支持在1V至5.5V宽电压范围内工作，具有高达1A的输出电流，十分适用于负载在1A以内，要求宽电压工作的产品；
• 超低功耗：静态电流仅仅为0.08nA（VIN＝VCT＝5.5V，IOUT＝0mA）；
• 低导通电阻：
  RON＝58mΩ（典型值），VIN＝3.3V，IOUT＝-0.5A
  RON＝106mΩ（典型值），VIN＝1.8V，IOUT＝-0.5A

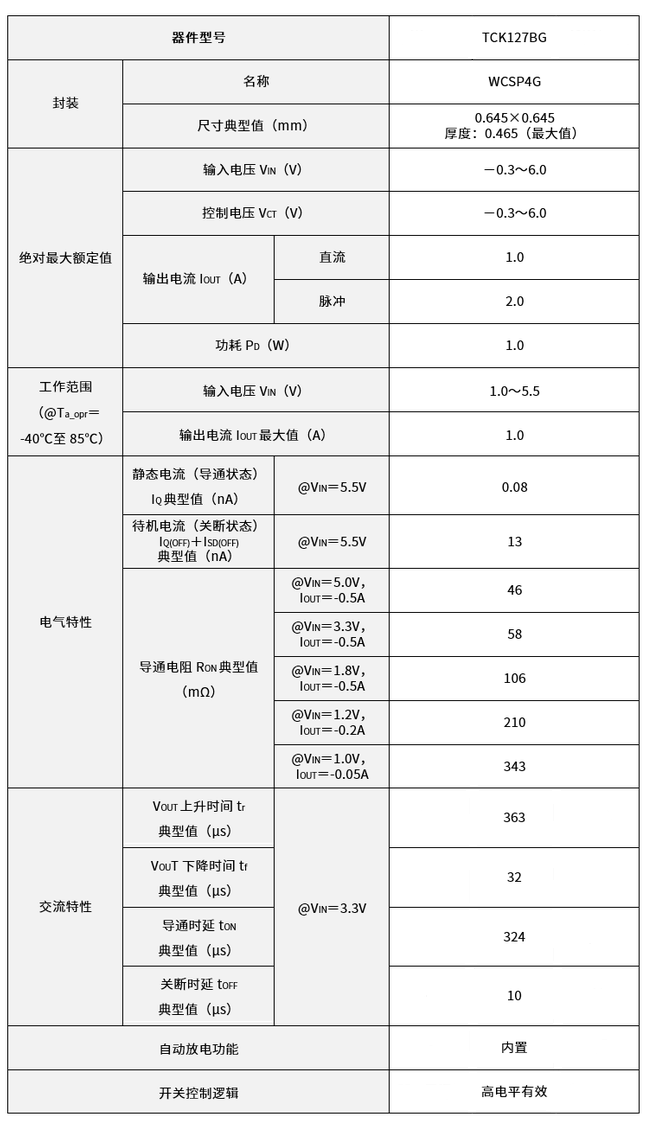

• 具体参数如下：

（除非另有说明，@Ta＝25℃）

功能特性分析

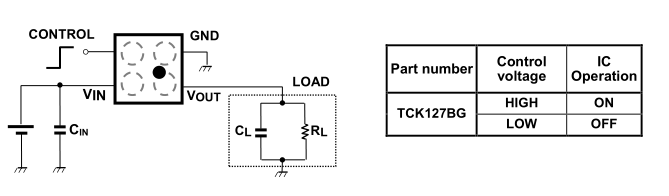

TCK127BG负载开关内置转换速率控制驱动，这可以减小浪涌电流并改善EMI性能，同时，TCK127BG负载开关还内置自动放电功能，这可以确保已断开或禁用的负载不会被浮置。

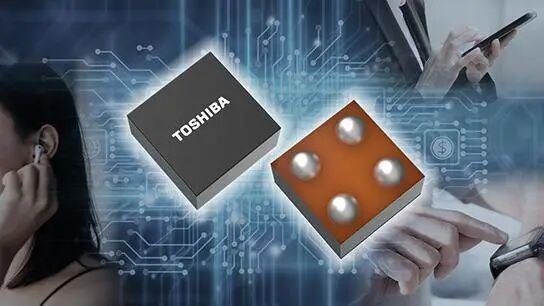

超小型封装的WCSP4G是专为TCK127BG负载开关开发的新封装，比TCK107AG小34%左右，仅有0.645mm×0.645mm，可轻松安装在小型电路板上。

应用场景

TCK127BG负载开关由于其优越的数据参数和小巧的封装，可应用在消费类设备、移动设备、物联网可穿戴设备、摄像头、传感器电源或者是通用电源等。
