隔离开关的基本知识

知识点：隔离开关

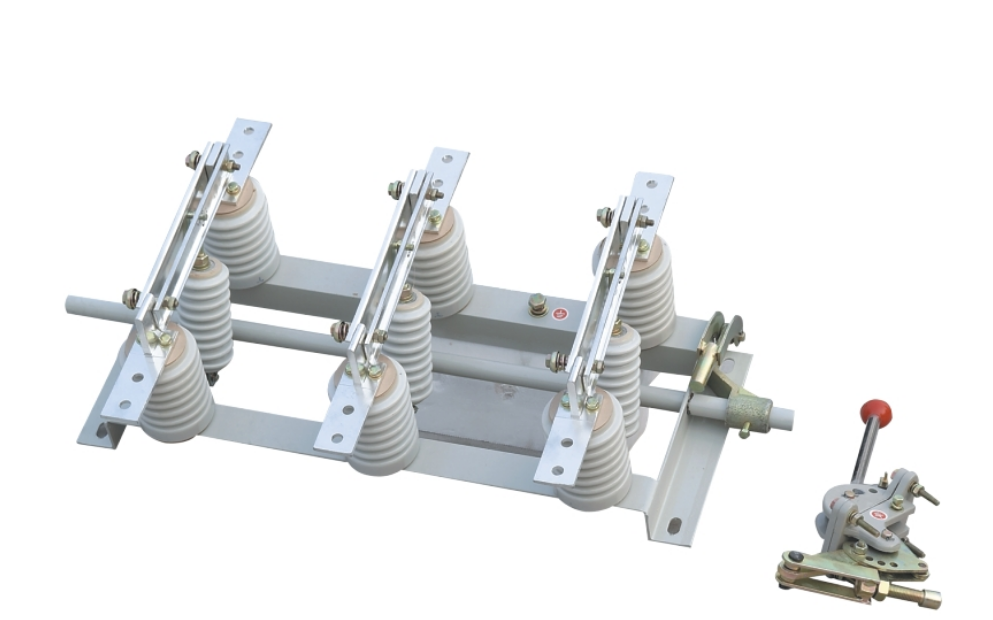

隔离开关的主要作用和组成是什么？

隔离开关的主要作用是使检修设备和带电设备隔离。隔离开关因没有专门的灭弧装置，故不能用来接通负荷电流(可接通小负荷电流)和切断短路电流。

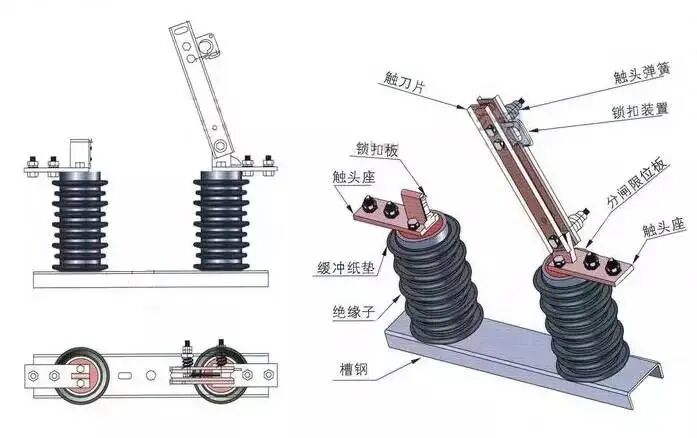

隔离开关主要由以下几部分组成:

(1)支持底座:将导电部分、绝缘子、传动机构、操动机构等连接固定为一 整体，起支持和固定的作用。

(2)导电部分:包括触头、闸刀、接线座等，其作用是传导电流。

(3)绝缘子:包括支持绝缘子、操作绝缘子，起导电部分对地绝缘作用。

(4)传动机构:其作用是接受操动机构的力矩，并通过拐臂连杆、轴齿或操作绝缘子，将运动传给触头，以完成分闸、合闸操作。

(5) 操动机构:用手动、电动、气动、液压向隔离开关的动作提供能源

引起隔离开关触头过热的原因有什么?

1 隔离开关过热故障情况

隔离开关随着使用时间变长和使用次数增多，该设备的缺陷及故障逐渐暴露，经常出现分闸过程中动触指打开困难、触指盘转动困难、分合闸异响、合闸变位等问题。经统计，刀闸在运行中主要存在以下问题 :

(1) 刀闸上下触指盘、部分触指烧伤，导致分合闸卡涩，滚动触指与触指盘接触电阻增大，易使下导电管内齿轮、齿条参与导流；

(2) 动触头座密封不严，内部积有较多尘土，动触头操作杆涂抹的二硫化钼干涸，使操作杆与动触头座之间产生较大摩擦力，操作杆运动阻力增大，使复位弹簧弹力减小，动触指张开不灵活；

(3) 分闸过程动触指打开缓慢，存在拽拉静触杆现象 。

(4) 夹点变位，分合闸过程中存在动触指擦挂静触头座现象 。

(5) 分闸微动开关变形，造成分闸过度，对支柱绝缘子的冲击力较大 。

2 解决隔离开关过热方案

2.1 动触指及动触头检修

更换了动触头内密封胶圈及动触指(新触指较原触指增加了接触面积及相对接触压力)，清除动触头及动触指操作杆上干涸的二硫化钼与尘土混合物，用细砂纸剖光动触指操作杆，对各部位涂抹导电膏后进行复装 。(注：所选导电膏最好符合国家电网标准Q/GDW 634-2011）

2 .2 导电触指盘检修更换

家家对导电轴承进行清洗除尘，打磨氧化部位，更换触指盘；新触指盘经过改良 , 采用 PBT 材料制成，坚固耐用。更换烧伤或镀银层脱落的触指，更换已锈蚀的弹簧、压片。拆卸过程中注意附件摆放整齐，防止遗失，防止损伤设备。处理结束后涂抹导电膏，按拆卸的逆序复装，做到零部件无遗漏，齿轮 、防雨罩方向。

2.3单相刀闸调试

家家当分、合闸操作力不均衡时，应在分闸状态使用钢棍插入下导电杆调节螺纹套孔中，若分闸力大于合闸力，则顺时针方向调节螺纹套，即压紧弹簧，反之亦然，直至基本平衡为止。在分闸位置调整两侧连杆，以保证分合闸位置正确，动静触头夹点位置、夹紧力大小适中，动触头与静触头的定触杆应接触良好，四个触头均应与定触杆接触。

2.4 打磨隔离开关引流接线端头

家家对隔离开关引流接线端头和隔离开关本体分流连接处进行打磨，使之平整。涂上导电膏，在隔离开关本体处上紧抱箍、铜接线端子，将软铜线弯成便于隔离开关操作的弧形。多次试分合， 灵活方便后投入使用。

隔离开关检修前需进行哪些试验项目?

隔离开关检修前需的试验项目有:

(1)隔离开关在停电前、带负荷状态下的红外测温。

(2)隔离开关主回路电阻测量。

(3)隔离开关的电气传动及手动操作。

隔离开关的检测试验项目有哪些?

隔离开关在交接、大修或运行1~3年后，应进行如下检测试验项目:

(1)有机材料绝缘支持绝缘子及传动提升杆的绝缘电阻(在20°C时用2500V绝缘电阻表测量胶合元件分层电阻): UN<24kV 时，交接时和大修后绝缘电阻值不大于1200MΩ,运行中绝缘电阻值不小于300MΩ; UN 为24~ 40.5kV时，交接时和大修后绝缘电阻值不小于3000MΩ,运行中绝缘电阻值不小于1000MΩ。

(2)用1000V 绝缘电阻表测二次回路绝缘电阻不应小于1MΩ,试验电压为1000V时的二次回路交流耐压试验可用2500V绝缘电阻表测绝缘电阻代替。

(3)电动、气动或液压操动机构线圈的最低动作电压(气动或液压应在额定压力下进行)一般 在操作电源额定电压的30%~ 80%范围内。

(4)导电回路电阻(应采用直流压降法测量，电流不小于100A)大修后不大于制造厂规定值的150%。

(5)操动机构的动作情况:电动、气动或液压操动机构在额定操作电压(气压或液压)下分闸、合闸5次，动作应正常:手动操动机构操作应灵活，无卡涩;闭锁装置应可靠。

(6)采用超声波方法对支柱绝缘子进行超声探伤(探伤部位在瓷件与法兰结合部)。

隔离开关常见的故障及异常有哪些?

隔离开关由于结构相对简单、易于制造，制造厂一般作为与断路器配套的一种附加产品生产。对产品的设计、选材、加工工艺、组装调试和质员控制等均置于次要地位，同样，运行部门在高压开关专业管理中也不重视对隔离开关的管理，缺乏统一和法定的检修规程。一般在隔离开关的运行和操作中的常见故障及异常有:

(1)由于拧紧部件松动，刀口未合严，造成接触部分(如接头或触头)过热或刀口熔焊。

(2)瓷绝缘子外伤、硬伤，支柱底座破裂，针式瓷绝缘子胶合部因质量不良和自然老化而造成瓷绝缘子掉盖。

(3)操作卡阻，拉合失灵，分合不到位，或操作过程中隔离开关停止在中间位置。

(4)传动机构或电动操作失灵，造成三相合闸不同期或隔离开关自分。

(5)电动机烧坏，接触器烧坏，远方不能操作。

(6) 辅助触点转换不到位。

(7)在污移严重时成过电压情况下，产生闪络、放电、击穿接地而引起烧伤痕迹，严重时产生短路、瓷绝缘子爆炸、断路器跳闸等。

其中最容易发生的故障是绝缘子断裂、触点和触头等导电回路过热、电动操作失灵、三相不同期、合闸不到位等异常情况，而导电回路发热、操作障碍和绝缘子断聪是隔离开关在运行中遇到的主要故障。
