水电站平水建筑物

知识点：平水建筑物

来源：网络，如有侵权，请联系删除

一、压力前池

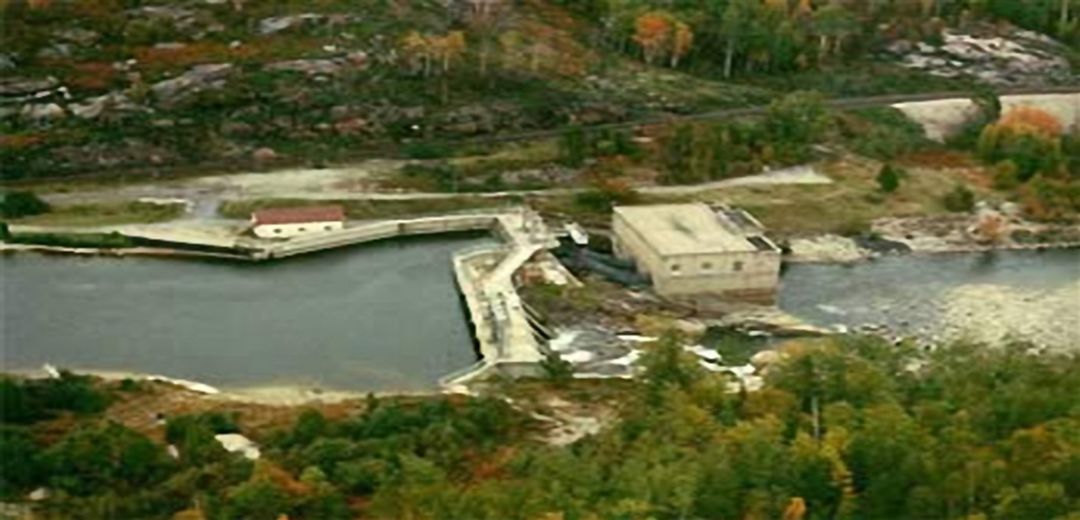

在引水渠道末端，将渠底加深，将渠道平面尺寸扩大，形成一水池以便平稳水流和布置压力管道的进水口，此水池称为压力前池。它是引水渠道和压力水管之间的连接建筑物，是无压引水式水电站上的平水建筑物。

压力前池的作用是：

1.将引水渠道中的流量均匀地分配给各压力水管，并设置闸门控制进入压力水管的流量；

2.再次拦截和清除水中的污物、泥沙和浮冰等，防止其进入压力水管；

3.当压力前池设有泄水建筑物时，可以渲泄多余水量、限制水位升高。当下游有其它用水要求时，在电站停止运行的情况下，可通过泄水建筑物向下游供水；

4.压力前池有一定容积，当机组负荷变化引起需水量变化时，起一定的调节流量和反射水锤波的作用。

所以，在无压引水式水电站的引水道末端，必须设置压力前池。

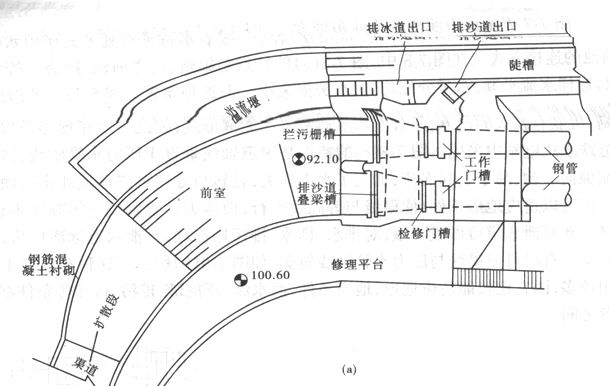

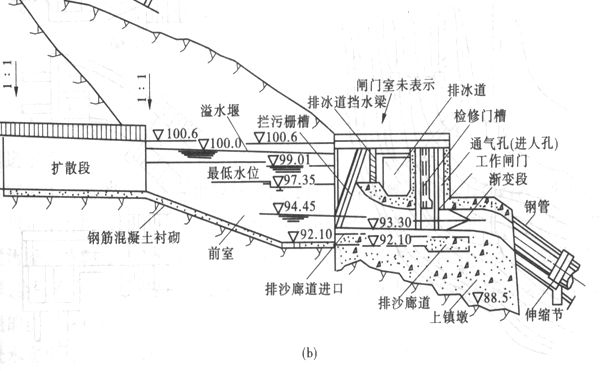

模式口水电站压力前池布置图

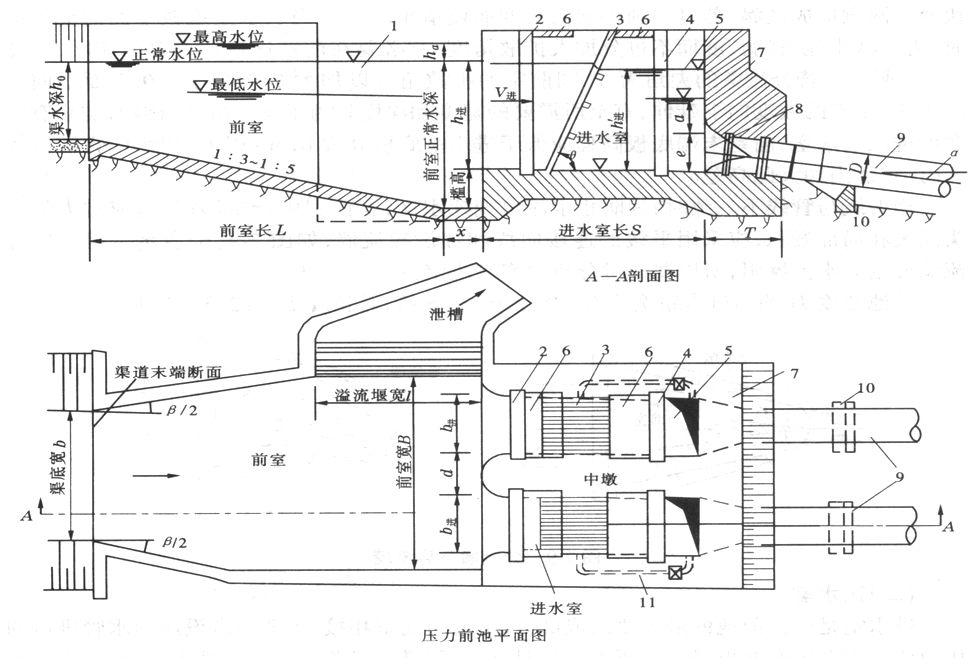

压力前池主要由下列主要建筑物组成： 前室和进水室；压力墙； 泄水建筑物；排污、排沙、排冰建筑物。

压力前池的主要设备有拦污栅、检修闸门、工作闸门、通气孔、旁通管、启闭设备和清污机等。

二、调压室

调压室是在较长的压力引水道上修建的比压力引水道断面积较大，位于有压引水道与压力管之间，并具有自由水面的平水建筑物。

调压室的功用是：

1.调压室具有自由水面，能反射由压力管道传来的水击波，从而避免或减小了引水道中的水击压力。由于缩短了封闭管道的长度，也大大降低了压力管道中水击压力。

2.调压室有一定容积，离厂房较近，机组负荷变化时能迅速补充或存蓄一定水量，有利于机组的稳定运行。

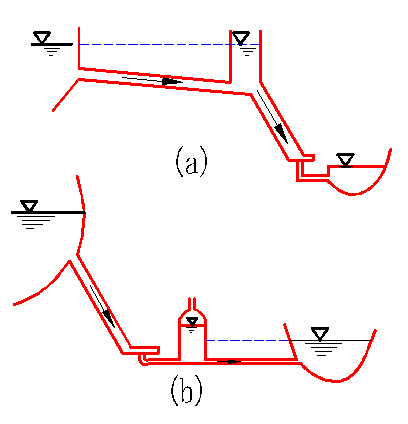

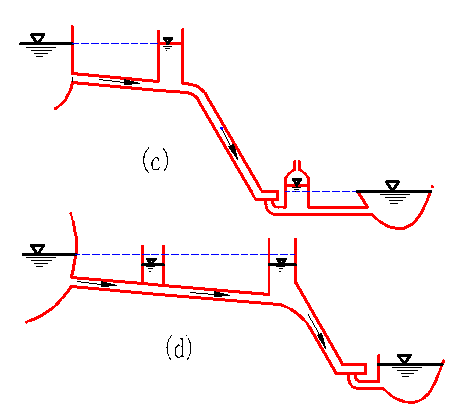

根据不同的要求及条件，调压室可以布置在厂房的上游和下游，在有些情况下在厂房的上下游都需要设置调压室而成双调压室系统。调压室在引水系统中的布置归纳起来有以下四种基本方式：

（a）上游调压室（引水调压室）：适用于厂房上游有压引水道比较长的情况。

（b）下游调压室（尾水调压室）：适用于厂房下游具较长的有压尾水隧洞。

（c）上下游双调压室：适用于厂房的上下游都有比较长的有压引水道。

（d）上游双调压室：当引水道中有施工竖井可以利用时，采用双调压室方案可能是经济的；有时因电站扩建,原有调压室容积不够而增设辅助调压室；有时因结构、地质等原因，设置辅助调压室以减小主调压室的尺寸。

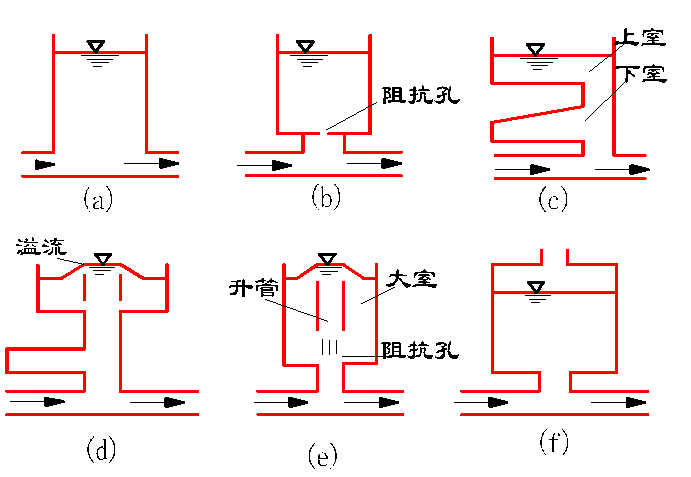

根据调压室的作用和基本要求，调压室有以下几种基本类型：

（a）简单圆筒式调压室；（ b）阻抗式调压室；

（c）双室式调压式；（d）溢流式调压式；

（e）差动式调压室；（f）气压式或半气压式调压室。

中小型水电站常用调压室的结构型式有塔式和井式两种典型形式。

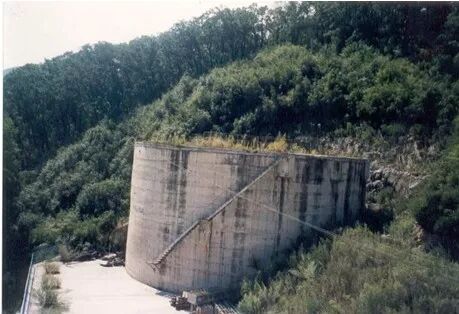

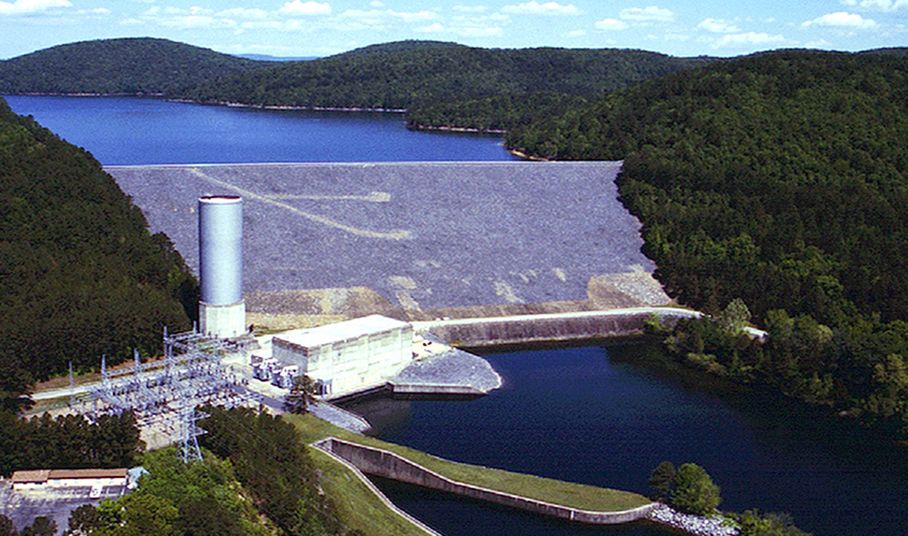

塔式结构——调压塔：布置在地面以上，其结构如同水塔。

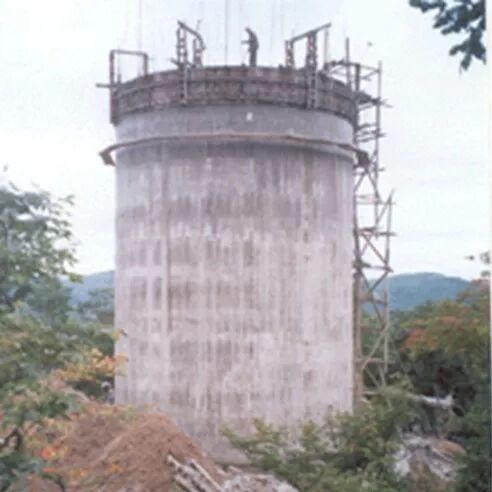

吉林抚松双河电站调压塔

井式结构的调压室是在地下开挖成圆井或隧道，加以衬砌而成，又叫调压井。

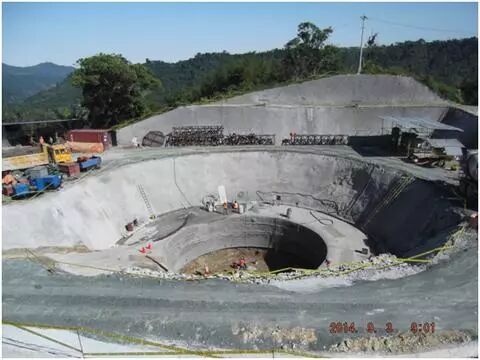

厄瓜多尔TP水电站项目二级电站调压井

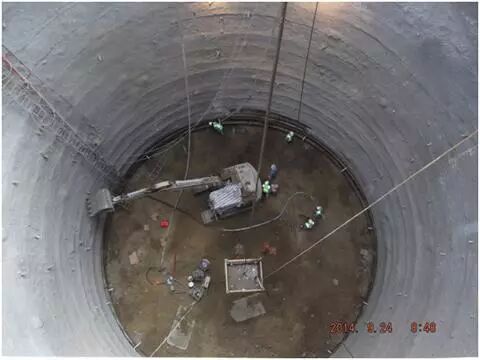

丰满电站调压井
