满堂脚手架搭设规范要求方案及各项参数规定

发布于:2022-09-30 13:46:30 来自:建筑结构/混凝土结构 [复制转发]

  满堂脚手架是一种在房屋建造方面不可缺少的脚手架类型,在建筑行业施工搭设过程中应用比较广泛,也被称为满堂彩脚手架。满堂脚手架搭设规范要求方案一般在搭设之前都要出具,这样才能使搭设有所依据,并且可以严格按照要求进行,确保搭设安全。




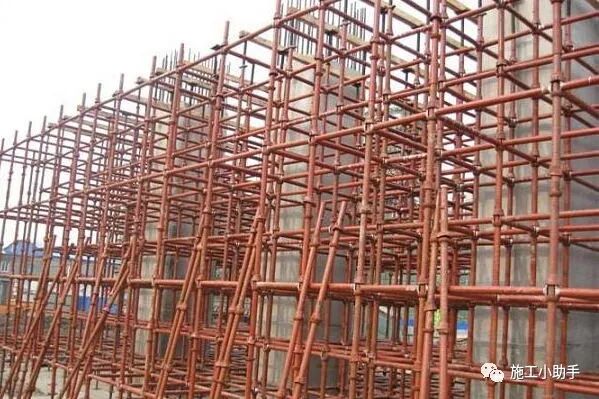

  满堂脚手架特点


  满堂支架法现浇预应力混凝土连续箱梁在桥梁工程中是一种较为常见的施工方法,最近几年,随着国内铁路、公路交通基础设施建设的高速发展,按照满堂支架施工设计的桥梁也越来越多,大大推进了满堂支架的应用进程,满堂支架施工工艺也不断进行改进。

  现代满堂支架施工技术亦朝着大吨位、大跨径方向发展,常规满堂支架钢管杆件本身承载能力有限,所以探讨如何实现在特殊大吨位箱梁、高墩、大断面现浇箱梁等工况条件下的现浇箱梁施工是桥梁建设者经常考虑的问题之一。满堂支架是在一联或多跨桥下设置支架,体系转换次数很少,或者没有,南京三桥南引桥满堂支架施工按照逐孔现浇设计,需要发生体系转换,但是逐孔现浇施工法的优点是需要的支架数量少,周转次数多,利用效益高,而且可以超前抢搭支架及支设模板,施工速度快。

  在我国的南方地区,水网发达,高速公路桥梁比重加大,如果采用常规满堂支架施工,需要进行大面积的支架软土地基处理。

  移动模架逐孔现浇施工接缝一般设置在跨径的1/4-1/6处,即接近连续梁零弯矩点附近,施工状态与成桥状态受力模式比较接近。

  满堂支架适用于高度低于20m左右的墩身上部结构以及其它施工方法不经济的情况下建造桥梁上部结构,具有周转次数多,周转时间短,使用辅助设备少,减少了人力物资的浪费,特别适用于多跨现浇梁施工,既保证了工程质量,又能加快施工进度,具有良好的经济效益。




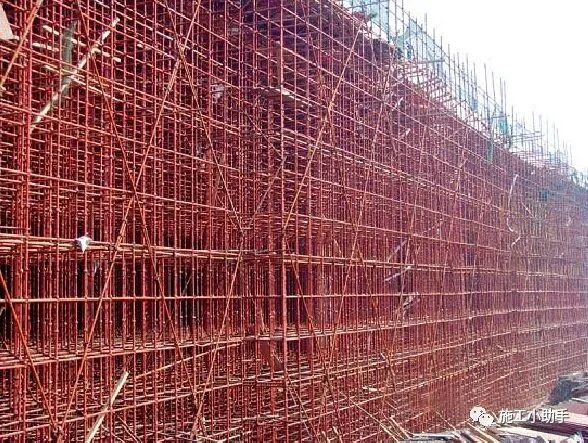

  满堂脚手架适用范围


  一般造桥机等设备由于本身体积庞大,安装比较麻烦,经过测算,如果待建桥梁长度不足800m,造桥机安装费用摊销很高,如果施工长度大于1300m,导致工程工期较长,所以移动模架施工的适用桥梁长度为800-1300m,大于1300m可以考虑采用2套移动模架,同时造桥机施工尽可能的避免中途拆装作业;

  由于移动模架设备本身比较昂贵,一次性投入相当大,往往是未得到第一孔现浇梁的计价款,在安装完毕之前先期投资巨大,导致一般项目上的资金压力相当大,目前制约其推广的主要因素是按照移动模架施工的桥梁设计还是相对较少,移动模架的周转次数相对较少,如果一套模架能够周转施工2次以上,经济效益比满堂支架相当可观;

  同时虽然移动模架施工速度相当快,但是由于一般施工单位投入数量有限,导致工作面少,所以对于工期特别紧的项目,没有满堂支架大面积采用人海战术施工突击抢工期的条件。


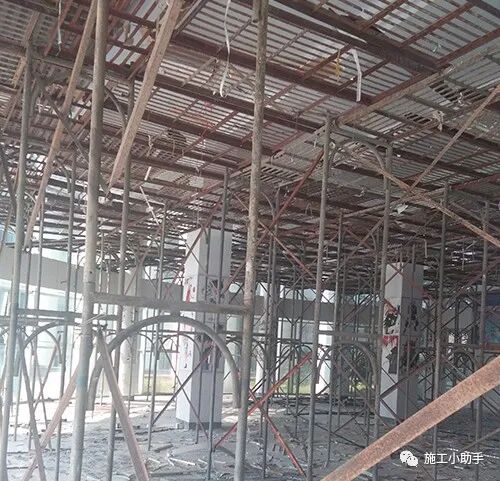

  满堂脚手架搭设规范要求方案


1、施工工艺流程

基础准备→安放垫板→安放底座→竖立管并同时安扫地杆→搭设水平杆→搭设剪刀撑→铺脚手板→搭挡脚板和栏杆。

  2、施工准备

  ⑴、满堂脚手架搭设前,工程技术负责人应按专项施工方案要求向搭设和使用人员做技术和安全作业要求的交底。

  ⑵、对钢管、杆件、构件、配件等应按规范要求进行检查、验收;严禁使用不合格的钢管及配件。

  3、脚手架受荷情况

  ⑴、立杆、大小横杆是主要受力构件,剪刀撑,斜撑是保证脚手架整体强度和稳定性的杆件,并具有加强脚手架的垂直和水平力作用的能力,扣件是脚手架组成整体的过接件和传力件。

  ⑵、施工架体,施工荷载严格控制在2000KN/m以内,即每平方米脚手架堆物不得超过200KG。




  4、弹线定位

  ⑴、对满堂脚手架的搭设场地进行清理,并做好排水措施。

  ⑵、在地面先弹出立杆位置线,垫板、底座安放位置应准确。垫板面积不宜小于0.1m2,宽度不宜小于220mm,垫板长度不宜小于2跨,厚度不宜小于40mm。

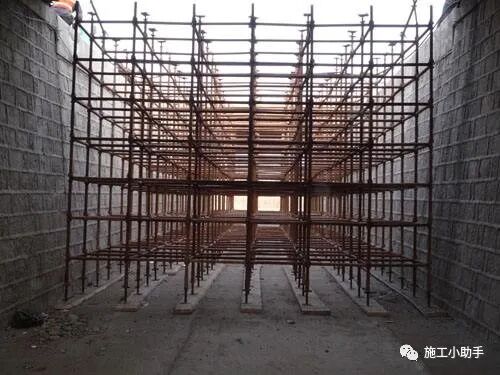

  5、脚手架搭设

  ⑴、先按定好位置依次竖起立杆,同时在离地面高300㎜处架设纵横扫地杆与立杆连接固定好。

  ⑵、然后搭设第一步纵横水平杆,随校正立杆垂直之后予以固定,在开始搭设时,应设置必要数量的抛撑,以确保架子的稳定和安全。安装应自一端向另一端延伸,不得相对进行。⑶、安装完第一道水平杆后,接着进行搭设第二道水平杆,并且要及时对水平杆水平度进行调整,使一根杆两端水平高差不超过规范要求。

  ⑷、搭设完第一道立杆的纵横水平杆后进行第二道立杆对接,对接口不能同在一个平面上,接口处必须相互错开,错开距离满足规范要求。

  ⑸、立杆对接后要马上搭设纵横水平杆,并随着校正立杆,并继续向上搭设。

  ⑹、剪刀撑应随搭升的架子一起及时设置。

  ⑺、脚手架采用扣件连接时应符合下列规定:

  ①、扣件规格应与所连钢管外经相匹配。

  ②、扣件螺栓拧紧扭力矩宜为40~65N.m,并不得小于40 N.m。

  ③、各杆件端头伸出扣件边缘长度不应小于100㎜。

  6、脚手架拆除

  ⑴、脚手架经单位工程负责人检查验证并确认不再需要时,写拆模申请,提供混凝土强度报告,经审批同意后方可拆除。

  ⑵、根据检查结果,经施工现场技术负责人批准后方可实施。

  ⑶、拆除满堂脚手架前,由项目部技术负责人进行拆除安全技术交底,并安排人员清除脚手架上的材料、工具和杂物。

  ⑷、拆除时,应设置警戒标志,并由专职人员负责警戒。




  ⑸、脚手架拆除应在统一指挥下,符合下列规定:

  ①、拆除作业必须由上到下逐层拆除,严禁上下同时作业。

  ②、分段拆除高差不应大于两步,如高差大于两步,应增设临时加固措施。

  ③、在拆除过程中,立杆的自由悬臂高度不得超过两步,当必须超过两步时,应加设临时拉结。

  ④、纵横水平杆和剪刀撑等,必须在脚手架拆卸到相关的部位时方可拆除。

  ⑤、当脚手架拆除至下部最后一根立杆的高度时,应先在适当位置搭设临时抛撑加固后,再进行拆除。

  ⑥、工人必须站在临时设置的脚手板上进行拆卸作业,并按规定使用安全防护用品。

  ⑦、拆除的脚手架部件应及时运至地面,严禁从空中抛掷。

  ⑧、运至地面的脚手架部件,应及时清理、保养。

  7、质量标准及保证措施

  ⑴、作业人员上岗前必须自觉接受工程项目部组织的技术质量培训和交底。

  ⑵、使用的钢管及配套配件等材料必须有产品合格证和质量检验报告。

  ⑶、严格按照方案进行施工,按图纸要求、工艺标准即规范要求施工,并坚持实行自检、互检和交检工作方法。

  ⑷、认真检查构配件和加固件是否齐全,连接和挂扣是否紧固可靠,支垫、底座是否符合规定。

  ⑸、满堂脚手架安装完成后,检验立杆的纵距、横距、步距垂直度及水平度是否符合要求,检查纵横向剪刀撑设置和立杆及水平杆同一截面上相邻杆件的对接或对接是否符合要求。

  ⑹、满堂脚手架安装完毕后先自检后复检并经工程部验收方可由监理验收,验收合格后才能进入下道工序。


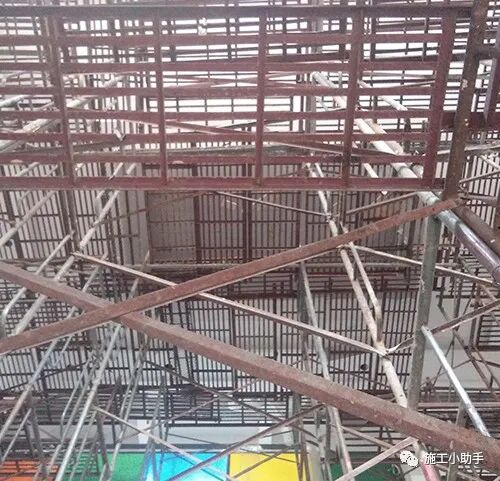

  满堂脚手架搭设规范:各项参数规定


  ⒈立杆:纵横向立杆间距≯2m,步距≯1.8m地面应整平夯实,立杆埋入地上30~50cm,不能埋地时,立杆下应垫枕木并加设扫地杆。

  ⒉横杆:纵横向水平拉杆步距≯1.8m,操作层大横杆间距≯40cm。

  ⒊剪刀撑:四角应设抱角斜撑,四边设剪刀撑,中间每隔四排立杆沿纵向设一道剪刀撑,斜撑和剪刀撑均应由下而上连续设置。

  ⒋架板铺设:架高在4m以内,架板间隙≯20cm,架高大于4m,架板必须满铺。

  5.辅助设施:上料通道四周应设1m高的防护栏杆,上下架应设斜道或扶梯,不准攀登脚手架杆上下。

  ⒍施工荷载:一般不超过100kg/m2,如需承受较大荷载应采取加固措施,或经设计。




  满堂脚手架搭设规范:上料平台搭设安全技术交底


  ⒈上料平台要独立设搭设,平台距井架间隙不得超过10cm,平台宽度以进出料方便为原则,长度应≥吊栏外侧。

  ⒉搭设材料:一般用杉木或钢管搭设、当承重量不大时(在300kg以内)和高度不高时也可用毛竹搭设(应使用新竹经挑选),搭设方法基本和脚手架相同。

  ⒊用途构造:主要做为井字架吊篮进出料通道使用,一般不堆放材料。主要杆件有:立杆、横杆、水平拉杆、剪刀撑、栏杆等。

  ⒋搭设:⑴立杆间距在1~1.5m以内,步距1.5m~1.8m视建筑物层高而定,平台以每层楼面平。

  ⑵每隔1~1.5m高设一道纵横向水平拉杆,在操作层通道处可设在1.8m高处。

  ⑶横杆:当平台铺设竹架板时,大横杆间距在40cm以内,当使用钢、木脚手板时,大横杆间距不大于60cm。

  ⑷剪刀撑:外立杆四周应自下而上连续设置,在进、出料口处可断开留出通道。

  ⑸栏杆:平台四周按规定设置1~1.2m高的防护栏杆。正面设可开启的安全门。

  ⑹缆风:当平台高度超过10m时,四面要设缆风绳,或与建筑物固定牢固,并不得固定在井架上。

  满堂脚手架的搭设要求需要非常严谨,不能出现一丝马虎,所以满堂脚手架搭设规范要求方案一定要进行严格详密的制定,这就要求制作者一定要足够了解满堂脚手架搭设规范的相关知识,希望上文的满堂脚手架搭设规范要求方案及各项参数规定能够对大家有所帮助。

内容源于网络,如有侵权,请联系删除
