在我们日常CAD绘制完成图形后，都需要绘制出三视图以便于后续查看，那么我们对于简图形的三视图可以通过CAD的辅助工具直接生成，这样对于绘制好的图形呈现会更直观和清晰，那么我们今天就以简单的长方体图形为例，详细讲解如何生成CAD三视图吧

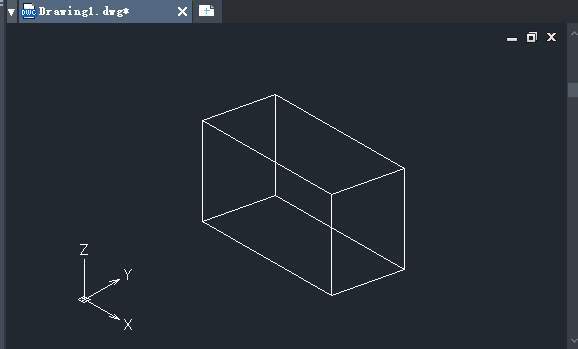

步骤1：我们先按照需要的大小尺寸绘制出一个三维长方体如下图所示

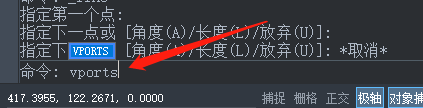

步骤2：在命令行输入“VPORTS”回车如下图所示

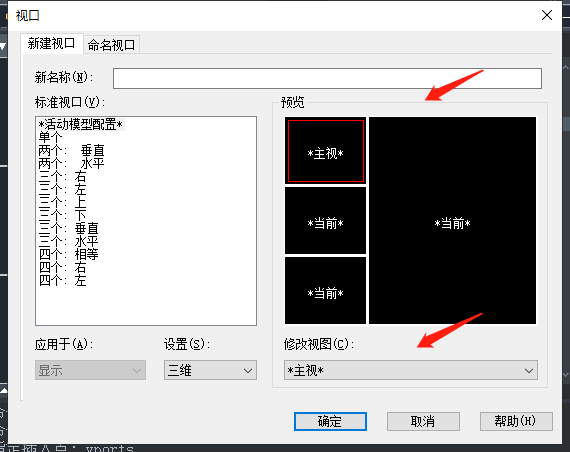

步骤3：如下图所示在“视口”面板中可以设置二维或三维视图

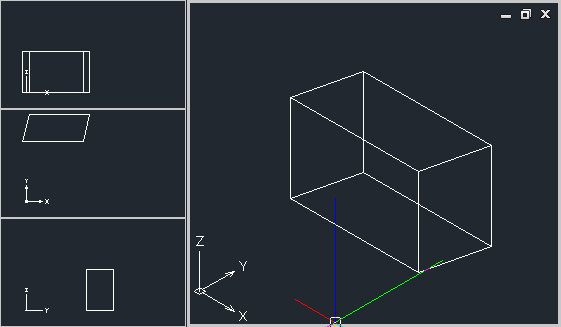

步骤5：确定后如下图所示，我们就能看到绘制好的图形三视图

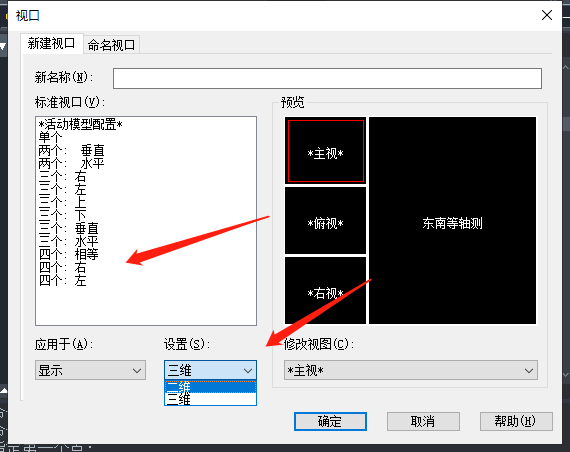

步骤6：也可以通过视口版面设置视图的排列方式和顺序如下图箭头所示

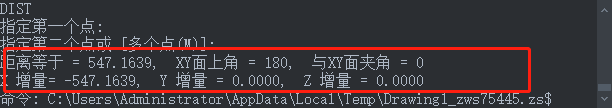

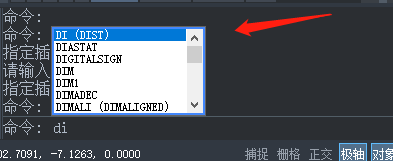

步骤7：在执行命令行中输入“DI”，如下图所示可以测量出图形的长度/角度等信息
以上就是CAD调试三视图的所有内容啦
