一、大中城市的交通现状

  1．交通阻塞，行车速度慢

  2．交通秩序混乱

  3．耗能多，污染严重

二、引起城市交通阻塞的原因

  1．道路面积少

 2．人口密集、客流量大

 3．缺乏科学的现代化管理

轨道交通组成

1、地铁；

2、轻轨；

3、磁悬浮交通；

4、单轨交通等等。

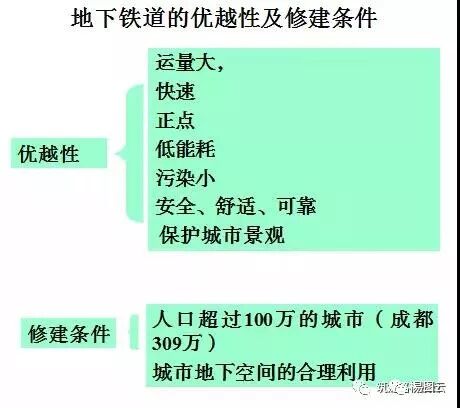

地铁是城市快轨交通的重要组成部分。

地铁与轻轨的异同点：

相同点：

地铁和轻轨都是利用轨道作为车辆导向运输方式，以钢轮和钢轨为走行系统的交通方式。地铁和轻轨交通客运量大、速度快、安全、正点、污染小、低能耗、方便舒适，世界上又称之为“绿色交通”。

不同点：

1、钢轨承受荷重区别：地铁一般60kg/m ;轻轨一般50kg/m；

2、运输量区别：地铁为特大容量公交工具，单向高峰小时可载运30000～90000人次；轻轨为大容量交通工具，其单向高峰小时载运10000～30000人次；

3、地铁线以地下线为主，在市郊结合部或郊区才考虑地面和高架线路；轻轨以地面和高架线路为主，在繁华市区不得已才采用地下线路；

4、地铁正线最小曲率半径为300～600m，最大坡度30‰；轻轨最小曲率半径为100m，最大坡度可达30‰；

5、地铁列车最高速度120m/h,运营速度30~40km/h;轻轨最大行驶速度45m/h,运营速度25～30km/h;

6 、地铁车身长达23m，车身重，编组一般为6～8节；轻轨车身短为7.5m，车身轻，爬坡快，编组一般为1～4节。

国外地铁的发展

1863年1月10日，用明挖法施工的世界上第一条地铁在伦敦建成通车，列车用蒸汽机车牵引，线路全长约6．4km。

1890年12月8日伦敦首次用盾构法施工，建成用电气机车牵引5．2km的另一条线路。从此，城市交通进入轨道交通时代。

城市轨道交通的发展经历了一个曲折的过程，大致分为以下几个阶段：

1．初步发展阶段(1863年—1924年)

2．停滞萎缩阶段(1924年—1949年)

3．再发展阶段(1949年-1969年)

4．高速发展阶段(1970年至今)

莫斯科地铁是世界上最豪华的地铁，有欧洲“地下宫殿”之称。纽约是当今世界运行线路最长的城市，其线路37条，全长432．4km，车站多达498个。巴黎地铁是世界上最方便的地铁，每天发出4960列车，在主要车站的出人口，均设电脑显示应乘的线路，换乘的地点等。巴黎地铁也是世界上层次最多的地铁，包括地面大厅共有6层(一般为2-3层)。法国里尔地铁是当今世界最先进的地铁，全部由微机控制，无人驾驶、轻便、省钱、省电，车辆行驶中噪声振动都很小，高峰时每小时通过60列车，为世界上行车间隔最短的全自动化地铁。美国旧金山地铁是当今世界地铁列车速度之冠。香港地铁是世界上唯一可以创利的地铁。新加坡地铁车站和线路清洁明亮，一尘不染，是世界上最安全、最清洁、管理最好的地铁。

21世纪的发展

1、第一代高速：1960年10月10日日本东京到大阪的东海道新干线正式通车，时速达到210km／h，它的成功运行给各国铁路指出了发展方向。法国的"TGV"高速列车，穿越英吉利海峡的“欧洲之星”德国的"ICE"城际列车，日本新干线等不少国家的特别快车，经过不断提速试验，都实现了第一代高速(时速200—350km／h)。这些快车都是车轮在钢轨上转动行驶的，称为“粘着驱动”。这种驱动有一定的极限，即无论怎样加大动力，由于受到摩擦力的限制，列车时速最高也只能达到300—350km／h。

2、第二代高速：今后5年要重点改善车辆运行空气动力学性能，降低建造成本和运行成本，进一步确认系统的可靠性、耐久性。日本计划沿东京至大阪的东海道新干线修建磁悬浮新干线。磁悬浮列车是非粘着驱动式列车的一种，它是利用常导或超导电磁铁与感应磁场之间产生相互吸引或排斥力，而使列车悬浮于轨道上，再由直线电动机作为推动力前进的先进交通工具。由于它没有车轮及相应的传动装置，进入高速运行后与地面无机械接触，因而从根本上克服了传统列车轻轨限制、机械噪音和磨损等问题。不但有启动和停车快，爬坡能力强，运行安全稳定等优点，而且具备不污染环境、节省能源等诸多性能特点。磁悬浮列车实现的500km／h时速称为第二代高速。

3、第三代高速：当列车时速超过500km／h时，空气阻力非常巨大，所以有人设想地下真空隧道内建造磁悬浮列车干线，它在真空隧道内行驶最高时速可达到20000km／h以上。美国的兰德公司设计了一条横贯美国东西，由纽约到洛杉矶的一条长3950km长的真空地下隧道，在隧道内行驶磁悬浮列车，它的造价估计需2 500亿美元。这种第三代高速列车(地下真空磁悬浮或超高速列车)将在21世纪开发实现。

中国地铁的发展

1、北京市

我国于1965年7月在北京开始修建第一条地铁线，第一期工程全长22.17km，于1971年投入运营。到2000年北京地铁已约有55km投入正式运营。

2、上海市

上海地铁1号线一期16.4km于1995年建成通车，向南延伸至莘庄站，现在通车里程约20km。于2000年底，地铁2号线14.6km和明珠轻轨线22.14km均将建成通车，上海快速轨道交通可达到57.0km。

3、天津市

未来的天津市区快速轨道交通主要为以环线——放射线形成路网的格局，由3条穿越市中心的放射线和一条环线组成。路网总长177km，其中地下铁路长106km。天津地铁1号线长约l0km，1970年动工，1980年建成通车。

4、广州市

按照1998年广州市政府批准的《广州市快速轨道交通路网规划》，全市共规划7条线，总长206．5km。其中地铁1号线是广州市地铁规划网的东西干线。地铁1号线总长18.47km，沿线共设16座车站、车辆段控制中心和2座主变电站，已于1999年建成通车。地铁2号线为广州市快速轨道交通系统中客流量最大的基本骨干线，是新线路网中的南北轴线，全长46．5km，已于1998年7月28日海珠广场站率先开工。

5、深圳市

深圳市整个客运轨道交通规划网络系由“一主、三重、五辐射”共9条线组成。整个轨道交通网总里程约254km，总站数105个，总投资为785亿人民币。深圳地铁一期工程由1号线(罗湖站至香密湖站)和4号线(皇岗站至水晶岛站)组成，全长14.825km，于1999年10月全线开工。

6、沈阳市

沈阳市城市交通体系规划概括为：“三环”、“四轨”、“五快”和“十四射”。即建立一个以快速轨道交通为中心、公共交通为主体，快速道路交通为骨干，交通系统立体化，客运管理现代化，有足够容量和应变能力的综合交通体系。全长160．7km，其中高架线长66km，地下线长95km。

7、南京市

南京市的地铁及快速轨道交通网，主要承担主城区客运交通及主城区至城市圈范围外围城镇间的快速客运走廊的客流运输。主城区地铁路网有四条线组成，2005年南京地铁1号线一期开通。

8、青岛市

青岛市地下铁路网初步规划由南北线，东西线和环线组成，总长48km。地铁1号线即将竣工通车。主城区与外围城镇的轨道交通由3条轻轨线和1条市效线组成。

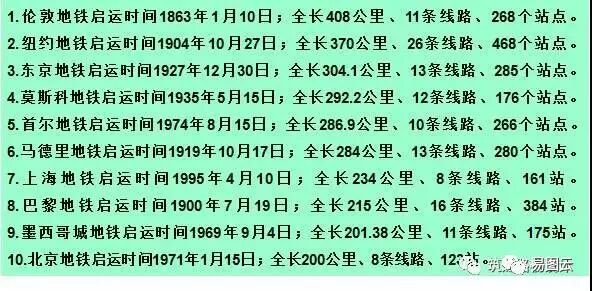

08年世界十大城市地铁概况：

（一）、地下铁道的规划

地下铁道线路网的组成：

–区间隧道（双线、单线）

–车站

附属建筑物

地铁规划设计的原则：

1、路网的规划要与城市客流预测相适应；

2、路网规划必须符合城市的总体规划；

3、规划线路要尽量沿城市主干道布置，线路要贯穿连接城市交通；

4、路网中线路布置要均匀，线路密度要适量，乘客换乘方便，换乘次数要少；

5、大城市的交通组织一定要发展以快速轨道交通为骨干，常规的公共交通为主体，辅之以其它交通方式，构成多方位多层次交通体系；

6、路网中各条规划线路上的客运负荷量要尽量均匀，要避免个别线路负荷过大或过小的现象；

7、在考虑线路走向时，应考虑沿线地面建筑的情况，要注意保护重点历史文物古迹和保护环境；

 8、尽可能利用城市旧有的铁路设施；

 9、车辆段(厂)是快速轨道交通的车辆停放和检修的基地，在规划线路时，一定要同时规划好其位置和用地的范围；

10、一个城市轨道环线的布设，要在客流预测基础上，经过分析比较，优化组合确定，不可生搬硬套，要做到因地制宜；

1、输送量预测

（1）交通圈总体交通量调查

（2）路线输送量的预测

–首先，应以沿线人口的现状为基础，并考虑以下各点来推求各站乘车人数。

? 车站圈域内人口及其乘车率；

?  从相近的交通工具转移的人数；（转移交通量）

? 由于新设路线对沿线的开发效果；（诱增交通量）

?  人口的自然增加。

–其次，计算各站相互出发、到达的人数，并按流向分别整理，计算出一天内各站间的通过人数。

2、路网规划

地铁路网：由多条地铁组成的，可以互相换乘的城市快速交通系统。

路网规划应考虑的问题：

–贯通城市中心，分散乘换地点并提高列车的运行效率；

–把周围地区和城市业务地区以最短时间联络；

–为了接收沿线路面交通量，应沿干线道设置；

–通过副中心及其它主要地点；

–力求多设乘换地点；

–在周围地区应与已成铁路线相联络；

–与城市的未来发展相适应。

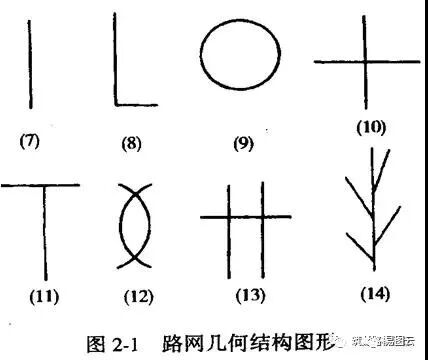

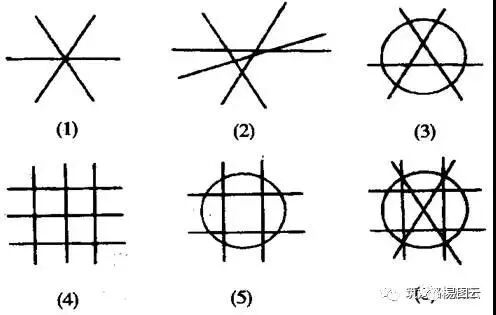

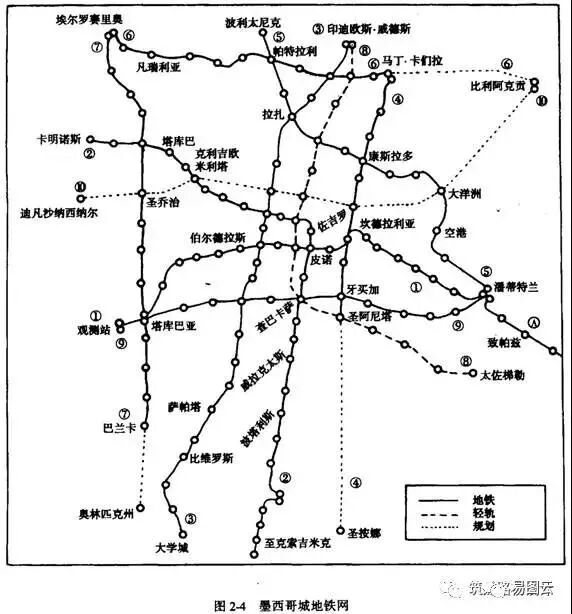

路网类型：

放射形（星形）、条带形（树状）、放射加环形、棋盘形（栅格网状结构)、棋盘加环线形、棋盘加环线加对角线形、十字形、L形、T形、混合形等等

放射状（星形）

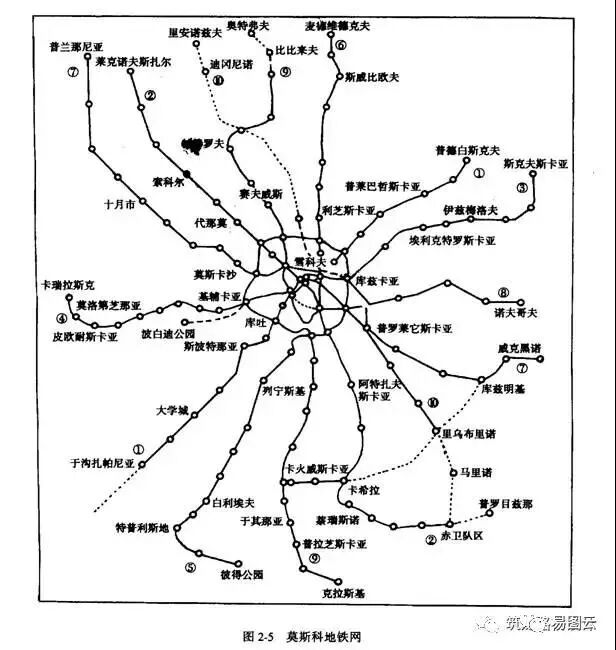

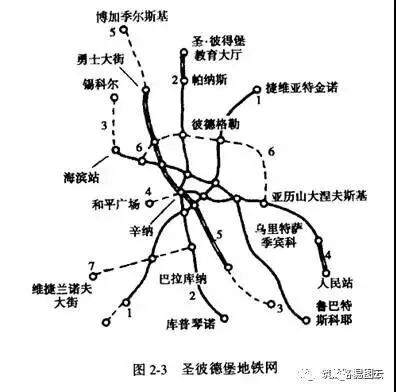

蛛网式（放射形环状结构）

棋盘式（栅格网状结构）

棋盘加环线形式

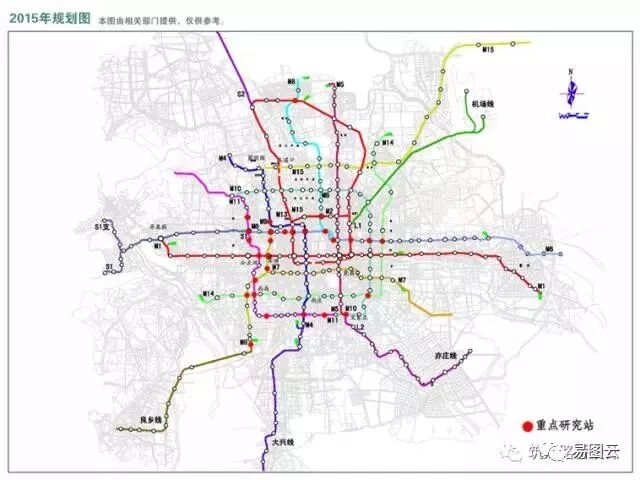

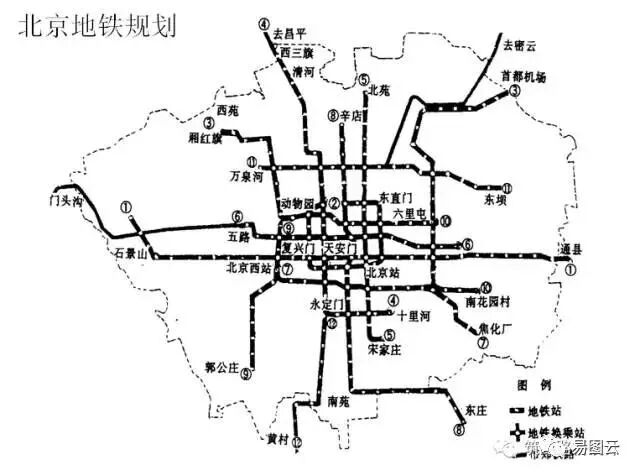

北京地铁路网规划

上海地铁路网规划

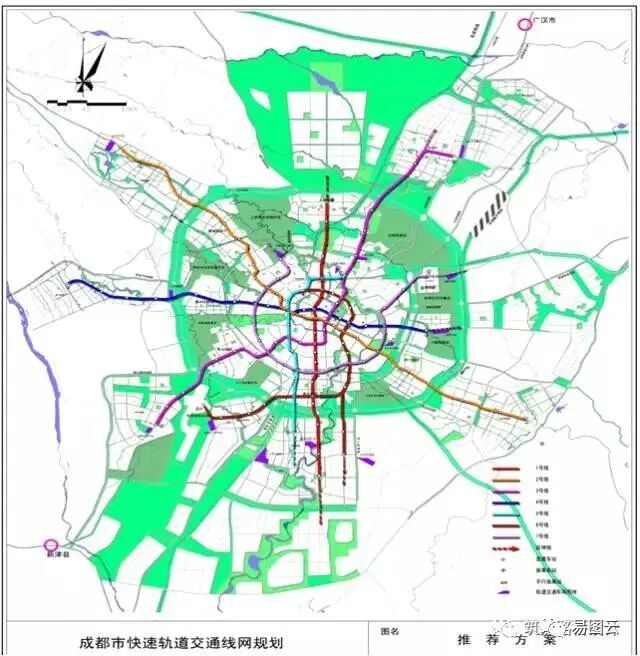

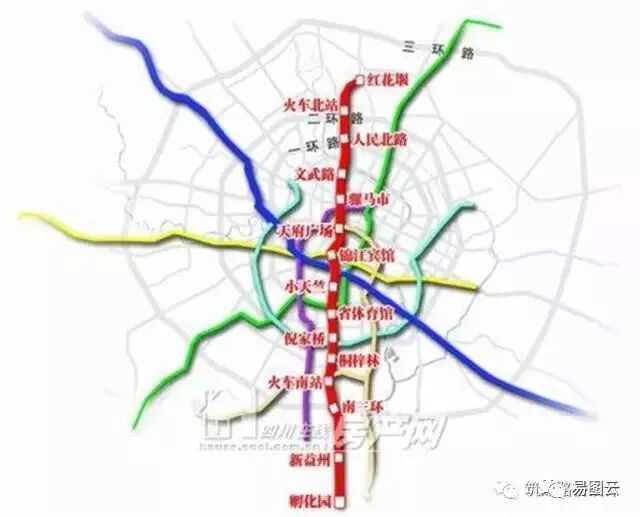

成都地铁路网规划

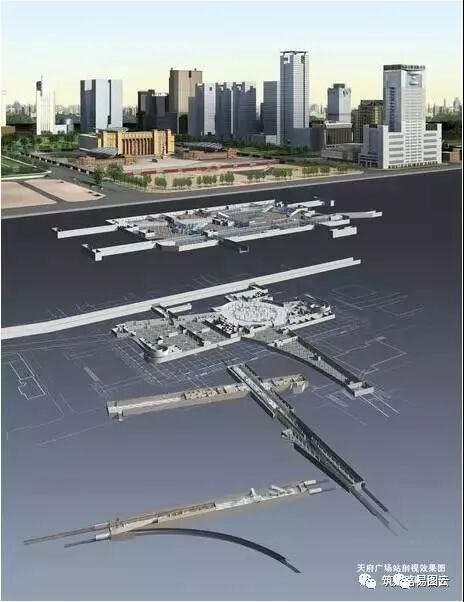

成都地铁天府广场

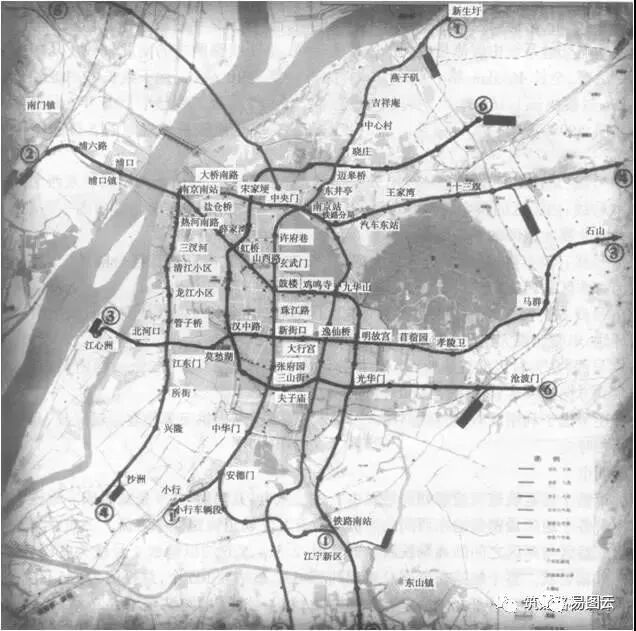

南京地铁路网规划

3、线路的平纵断面选择

（1）线路的平面位置

隧道平面位置位于对沿线建筑没有影响的中心线上，原则上应把隧道设在道路的中心；尽量缩短地铁隧道线路长度、采用大的曲线半径；要在综合考虑现有技术水平和施工能力情况下决定。

（2）线路的纵断面位置

地铁线路深浅埋大体以轨面到地面的距离20m为划分标准；要在考虑防护要求、技术条件、投资及地质情况等因素基础上确定线路的埋置深度；地铁线路覆盖层一般应在2.5m以上；纵断面坡度尽量用足最大限值，同时应确保排水要求的最缓坡度（2‰）；尽量使车站结构底部比区间高而形成进出站节能坡。

（二） 区间隧道、车站及其它各种设施

区间隧道：连接地铁车站的隧道。

作用：用于设置列车运行及安全检查的各种设施。

净空尺寸：以建筑规模、曲线半径、轨道及道床、信号机类型、电缆线路及施工方法等因素确定。

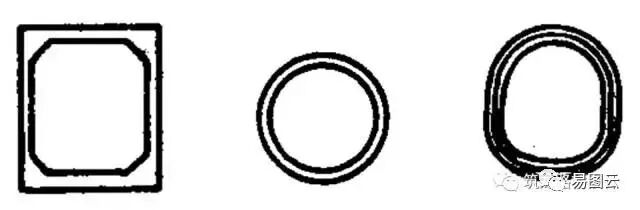

断面形式：箱形、圆形、和马蹄形3种。

明挖法多采用箱形断面；盾构法则采用圆形断面; 矿山法多采用马蹄形断面。

除区间正线之外，地铁线路还包括辅助线：折返线、存车线、渡线、联络线、车辆段出入线等。

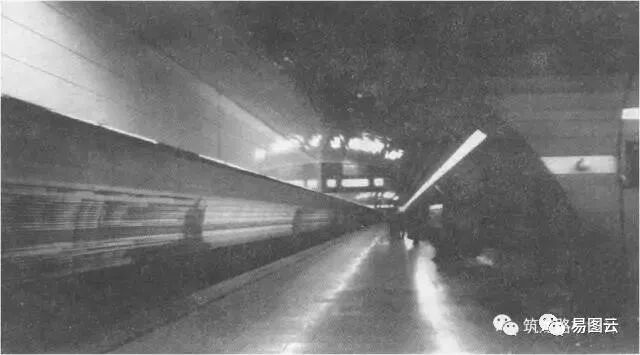

2、地铁车站

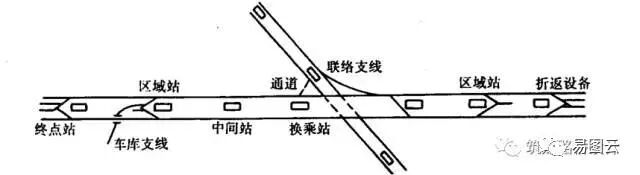

（1）车站的分类

中间站：仅供旅客上、下车用之用，是路网中最多的一种车站。

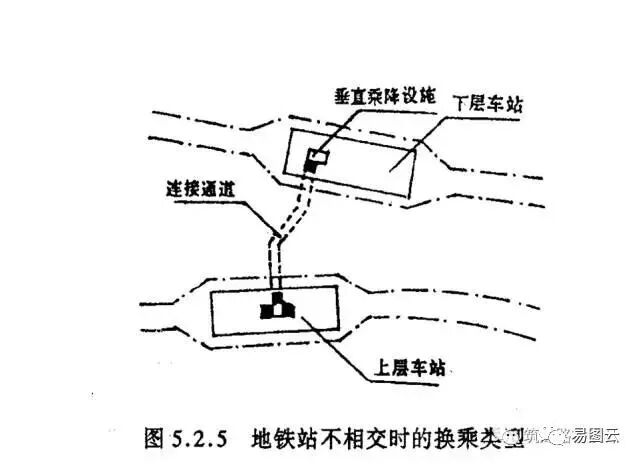

换乘站：除供旅客上、下车用之用，还供旅客从一条线路换乘到另一条线路（线路交叉点的车站）。

区域站：为将客流量差距较大的线路段划分出来而设置折返设备的车站。

起（终）点站：除供旅客上、下车用之用外，可供列车全部折返、停留检修的车站。

联络站：除供旅客上、下车用之用外，联系两种或两种以上交通工具的车站。

枢纽站：除供旅客上、下车用之用外，一条线路的中间站，另一条线路的起点站。

城市中心站：为满足城区通勤、上学、购物等活动乘客而设置的车站，一般700～1500m左右间距；

郊区站：设置在郊区供城郊人员进出城市中心的车站，一般1500～2000m左右设置；

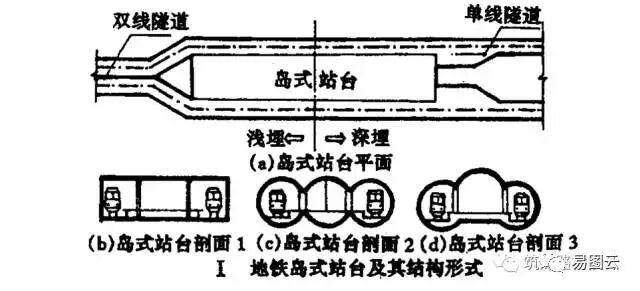

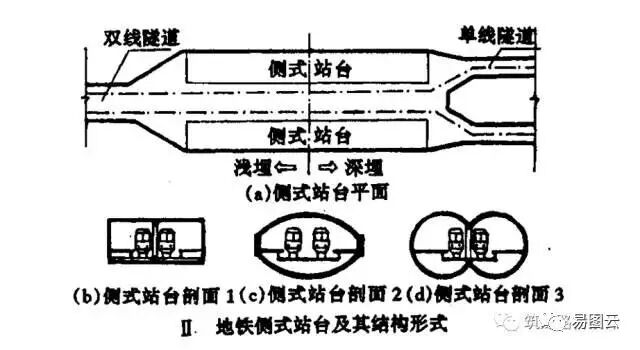

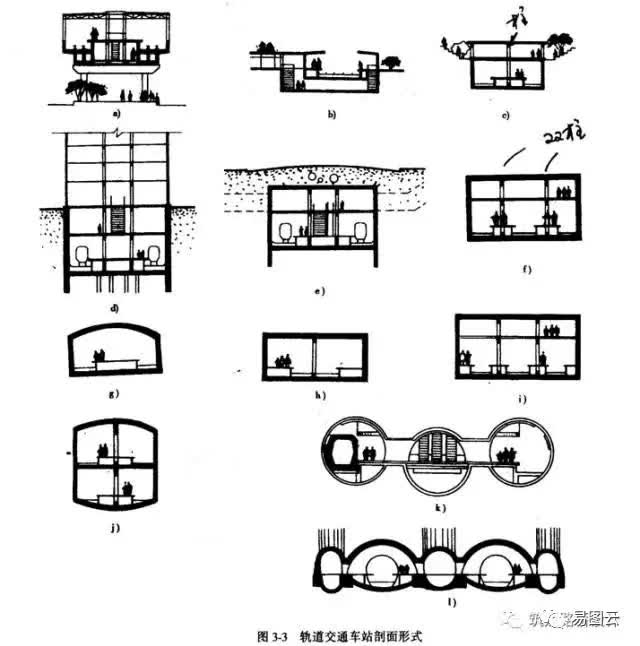

地铁车站的剖面型式

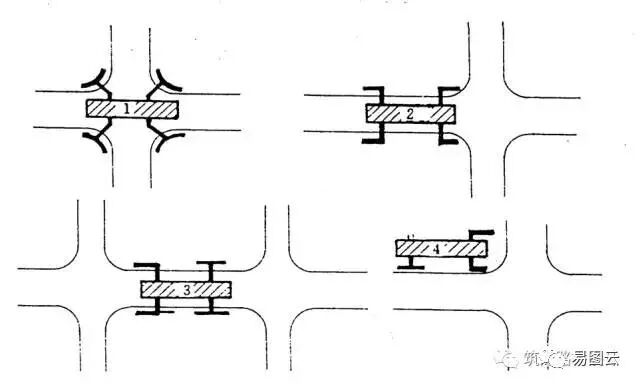

地铁车站与路口的关系

车站的平面组成：

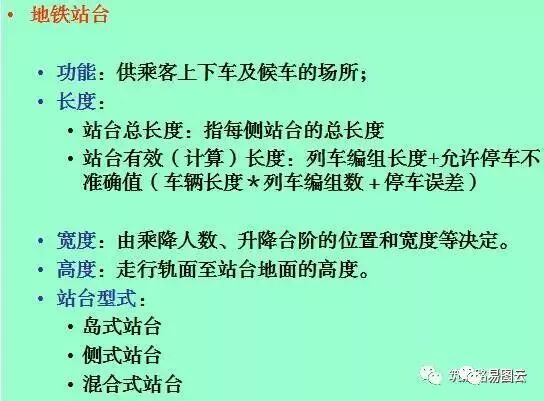

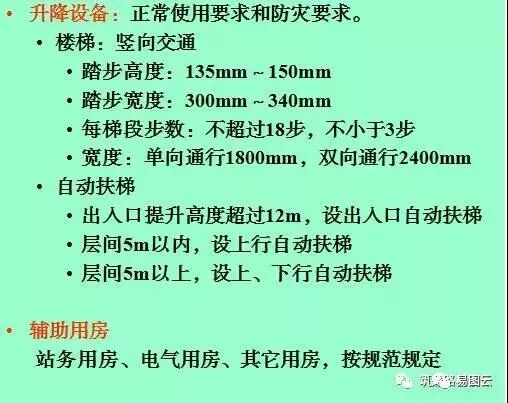

车站的平面组成 ：出入口、站厅、站台、升降设备、辅助用房

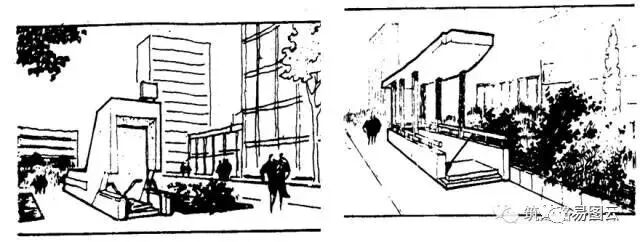

?出入口：出入口宽度平均为2.5~3.5m。

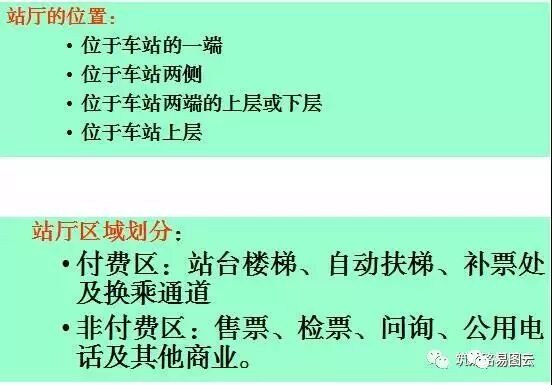

?站厅

站厅功能：通过出入口进入把乘客迅速、安全、方便地引导到站台乘车，或将下车的乘客引导至出入口出站；站厅一般分为地面站厅和中间站厅。

规模较大，利用率高，结构复杂，费用高

规模较小，利用率低，结构简单，费用较低

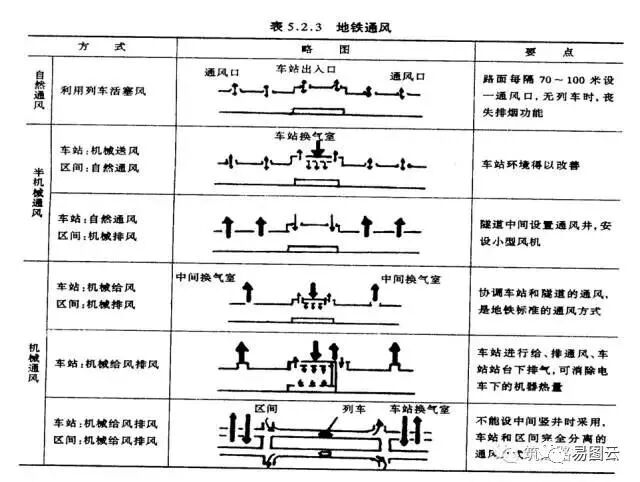

（四）防灾设施

 功能：防止灾害发生、满足灾害救援及阻止灾害扩大

1、耐火等级：一级

2、疏散时间：6分钟

3、防火间距：大于6m

4、防火分区（1500m2）、防烟分区（750m2）、安全出口

5、防火墙、防火门、疏散楼梯间

（五）地铁施工方法及选择

明挖法；盾构法；浅埋暗挖法

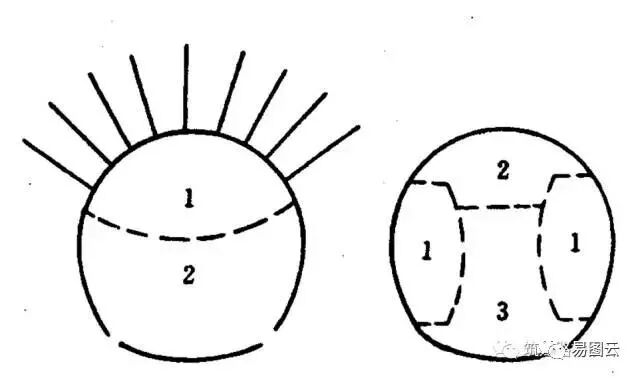

浅埋暗挖法施工示意图
