 一、CAD制图规范

1、基本要求

1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。

B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2．每张图纸须编制图名、图号、比例、时间。

3．打印图纸按需要，比例出图。

2、常用制图方式

常用比例

1:1， 1:2 ，1:3 ，1:4 ，1:5 ，1:6 ，1:10 ，1:15， 1:20 ， 1:25， 1:30， 1:40 ， 1:50， 1:60， 1:80 ，1:100 ，1:150， 1:200， 1:250 ，1:300 ，1:400， 1:500

3．细实线:0.1mm

填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。

4．细虚线:0.1-0.13mm

1) 室内平面、顶面图中未剖切到的主要轮廓线。

2)建筑构造及建筑装饰构配件不可见的轮廓线。

3)拟扩建的建筑轮廓线。

4)外开门立面图开门表示方式。

5.细点划线:0.1-0.13mm

中心线、对称线、定位轴线。

6.细折断线:0.1-0.13mm

不需画全的断开界线。

二、打印出图笔号1-10号线宽设置

1号 红色 0.1mm 6号 紫色 0.1-0.13mm

2号 黄色 0.1-0.13mm 7号 白色 0.1-0.13mm

3号 绿色 0.1-0.13mm 8.9号 灰色 0.05-0.1mm

4号 浅兰色 0.15-0.18mm 10号 红色 0.6-1mm

5号 深兰色 0.3-0.4mm

10号特粗线:

1)立面地坪线

2)索引剖切符号

3)图标上线

4)索引图标中表示索引图在本图的短线

四、剖切索引符号

1. m: ?12mm(在A0、A1、A2、图纸)

2. m: ?10mm(在A3、A4图纸)

3. 特粗线到索引线为剖视方向

4. A: 字高5mm(在A0、A1、A2、图纸)  字高4mm(在A3、A4图纸)

5. B-01:字高3mm(在A0、A1、A2、图纸) 字高2.5mm(在A3、A4图纸)

6. A为索引图号，B-01为索引图纸号，B-01为“ ”表示索引在本图。

三、平、立面索引符号

1．m: ?12mm(在A0、A1、A2图纸)

2．m: ?10mm(在A3、A4图纸)

3．A1-A4:字高4mm(在A0、A1、A2图纸)  字高3mm(在A3、A4图纸)

4．B-01--B-04:字高2.5mm(在A0、A1、A2图纸)  字高2mm(在A3、A4图纸)

5．箭头为视图方向。

四、大样图索引

大样引出框

1．m: ?12mm(在A0、A1、A2图纸)

2．m: ?12mm(在A3、A4图纸)

3．A:字高4mm(在A0、A1、A2图纸)  字高3mm(在A3、A4图纸)

4．B-01:字高2.5mm(在A0、A1、A2图纸)  字高2mm(在A3、A4图纸)

五、图标

1.图名:字高7mm(在A0、A1、A2图纸)  字高5mm(在A3、A4图纸)

2.比例及英文图名:字高4mm(在A0、A1、A2图纸)  字高3mm(在A3、A4图纸）

六、文字注释

1. 引出线为箭头或点，引出线为统一体，由标注命令引线制作。

2．文字说明:字高4mm(在A0、A1、A2图纸)  字高3mm(在A3、A4图纸)

七、标高符号

1. 数字:字高2.5mm(在A0、A1、A2图纸)  字高2mm(在A3、A4图纸)

2．符号为等腰直角三角形。

3．数字以m计单位，小数点后留三位。

4．零点标高写成±0.000，正数标高不注“ ”，负数标高应注“-”。

5．同样位置不同标高标注。

八、轴线符号

1．n: ?10mm，字高4mm (在A0、A1、A2图纸)

2．n: ?8mm，字高3.5mm (在A3、A4图纸)

九、尺寸符号

1．尺寸标注是尺寸为统一体，如需调整尺寸数字，可采用edit（ed）命令。

2．尺寸界线距标注物体2-3mm，第一道尺寸线距标注物体10-12mm,相临的尺寸线间距7-10mm。

3．半径、直径标注时箭头样式为实心闭合箭头。

4．标注字高2.5mm(在A0、A1、A2图纸)  字高2mm(在A3、A4图纸)

5．标注文字距尺寸线1-1.5mm。

十、CAD制图技巧

1、图层管理

一般制图分层

A.墙体层(WALL)

B.家具层(FURNITURE)

C.填充层

D.窗层(WINDOW)

E.布置层

F.尺寸层(DIM)

G.文字层(TEXT)

H.轴线层(DOTE)

I.轴线标注层(AXIS)

J.分格层  制图时分清各层便于调整图纸，节省时间。

2、线条分色制图时将墙体、家具、填充线、文字、分格线等线条颜色区分，便于在电脑显示时一目了然。

3、图框插入按比例插入图框

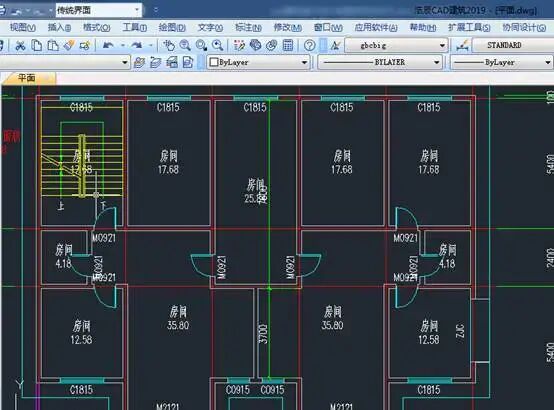

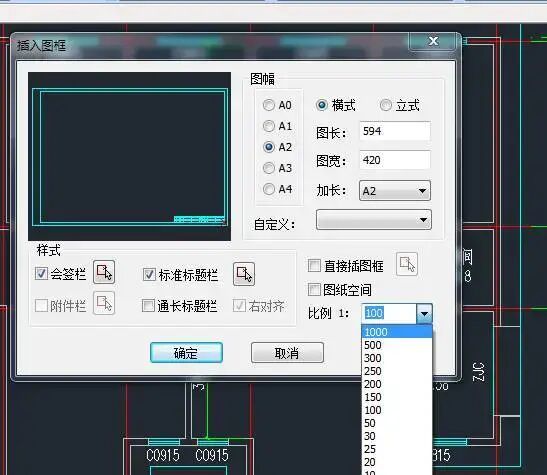

首先制作1:1图框，将图框放大，与图比较看是否配合。如不配合缩放与之配合。如要作1:30的图框，第一次图框放大40后不合适，再次缩放输入3/4，即可得到1:30的图框。

十一、其 他

1．CAD文件在从其他文件粘贴近来后，容易出现无用图层，可purge(pu),清理无用图层。

2．文字的大小是根据图纸的比例变化的，如A3图纸，比例为1:50，注释文字打印出的尺寸应该是3mm，在文字制作时，文字尺寸大小输入150。

3．一套图中可能会有不同的比例，在按比例插完第一个图框后，遇到不同比例的图，应根据比例的大小缩放。

如有一张图比例为1:50，是正确的，现在要给另一张图插图框，假设这张图要插1:40的图框那就复制1:50的图框，然后缩放输入4/5即得。文字的大小亦可采用这种办法。

4．同一个CAD界面下，如果打开多个CAD文件，可按着ctrl键点Tab键转换，浩辰CAD等可以直接在文件标签栏点文件名进行切换，最新的cad也加入了类似的功能。

5．在多重复制同一个物体时，可将这一物体作成图块，如果修改了任意一个图块参照，则其他同名图块也随之改变，如不建立图块，则每个都需要修改。

6．建立CAD文件时要有选择的将平面图、立面图、详图分为几个文件。

7．最好不要将图形都花在0层上，0层主要用来定义图块。定义图块时，先将所有图元均设置为0层（有特殊时除外），然后再定义块，这样，在插入块时，插入时是哪个层，块就是那个层了。

8．不能在DEFPOINTS层建立图元，此层默认是不打印的，在图层上的图形会打印不出来。

9．在CAD软件的使用过程中，虽然一直说是画图，但实际上大部分都是在编辑图。因为编辑图元可以大量减少绘制图元不准确的几率，并且可以在一定程度上提高效率。

10.在使用绘图命令时，一定要设置捕捉，F3切换。

11.在使用绘图和编辑命令时，大部分情况下，都要采用正交模式，F8切换。

12．图纸大小:A0—1194*840；A1—840*597；A2—597*420；A3—420*297；A4—297*210。

13.将CAD文件转化成位图文件，第一种是在CAD的菜单中，选择“输出”，再选择bmp的后缀存储，可以把CAD的屏幕显示内容变成位图文件，但文件分辨率太小。第二种方法可将CAD文件转化成为较大分辨率的位图文件。添加一个光栅图像如JPG\TGA\PNG等格式的虚拟打印机。
