如何使用CAD的多重引线

发布于:2022-09-26 15:45:26 来自:建筑设计/CAD下载及教程 [复制转发]

在CAD中,多重引线可以是一条引线,也可以是多条引线组合而成,是一个整体,且可以共用一个文字说明。多重引线由内容、基线、引线和箭头四个基本部分组成。各部分的设置都比较灵活,内容可以为多行文字,可以为块对象,也可以使内容为空;基线是可选的,用户可在多重引线样式中设置基线的长度;引线也是可选的,当使用引线时,可以将引线设置为直线或样条典线;箭头的风格和大小也可以在多重引线样式中设置。由于多重引线是一个统一的标注整体,因此修改和调整都很方便。

下面我们就一起来看看多重引线要如何使用以及多重引线要如何修改设置。

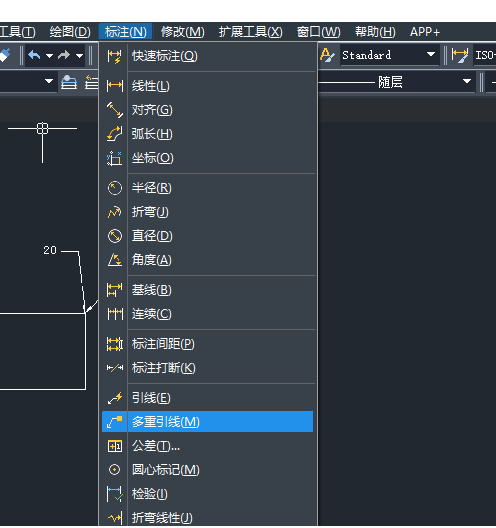

1. 我们先把图形绘制好,或是打开要标注的图形文件,在软件上方的菜单栏中点击【标注】,在里面找到并点击【多重引线】;

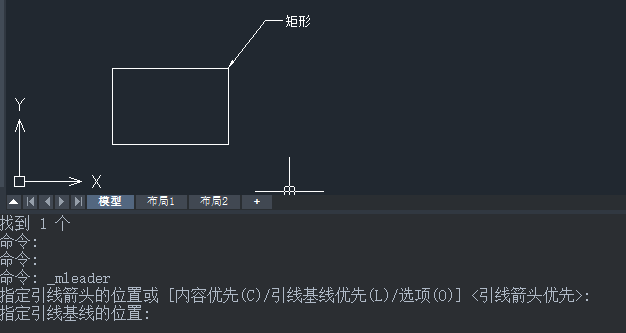

2. 接着在绘画区指定引线箭头的位置,引线基线的位置,再输入引线的内容,这样一条多重引线就绘制完成了,如下图所示:

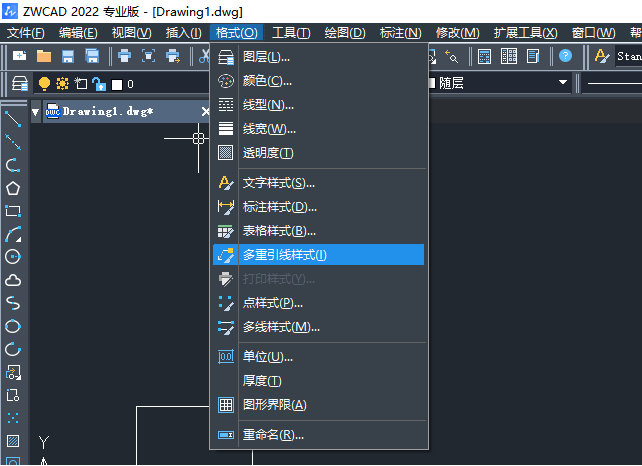

3. 如果要修改多重引线的箭头,基线等的样式,我们打开多重引线样式管理器,点击软件上方菜单栏中的【格式】,在里面找到并点击【多重引线样式】,打开多重引线样式管理器;

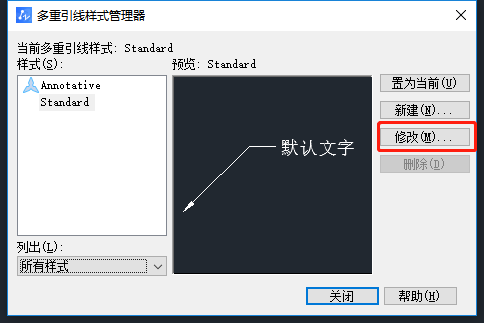

4.在弹出的对话框中,点击【修改】按钮;

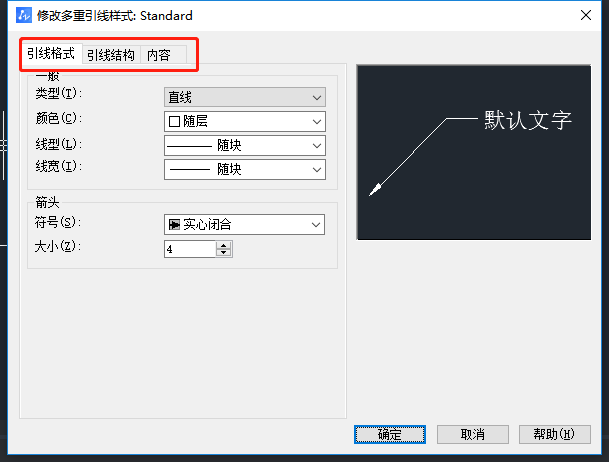

5.点击之后,就弹出了修改多重样式对话框,在引线格式这个界面,就可以对引线的线型和颜色等进行修改,以及箭头的大小,符号进行修改;还可以点进内容界面,对文字的颜色,角度等等进行修改;修改完成之后点击【确定】即可。


以上就是有关多重引线的基本操作和基本设置啦~
